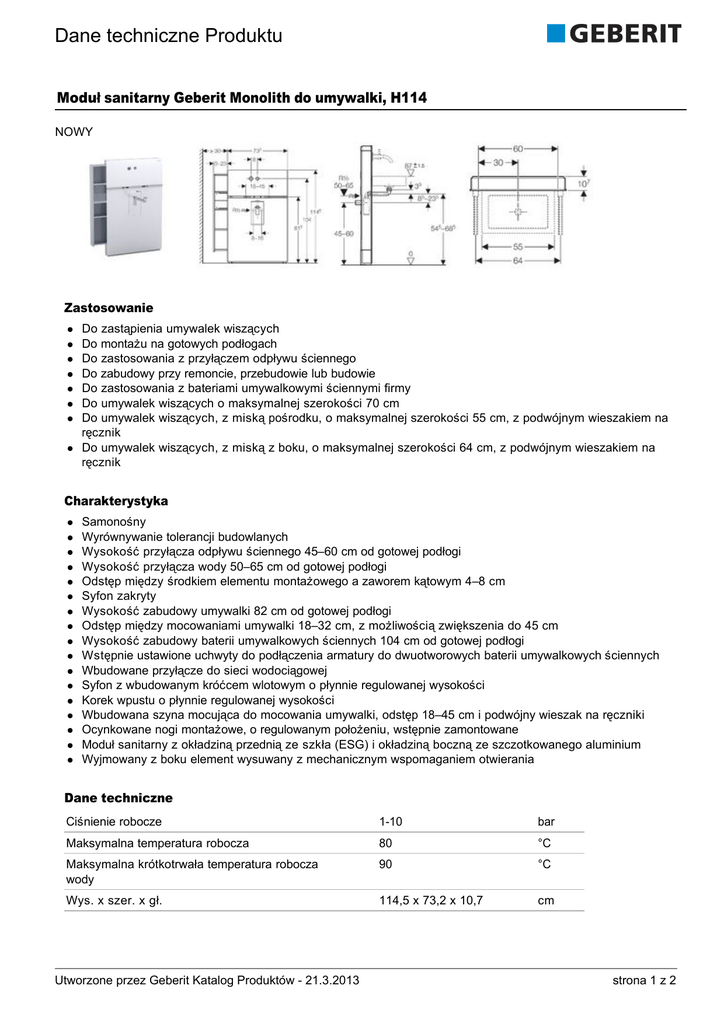

Dane techniczne Produktu

Dane techniczne Produktu
Moduł sanitarny Geberit Monolith do umywalki, H114
NOWY Zastosowanie
l
l
l
l
l
l
l
l
Do zastąpienia umywalek wiszących Do montażu na gotowych podłogach Do zastosowania z przyłączem odpływu ściennego Do zabudowy przy remoncie, przebudowie lub budowie Do zastosowania z bateriami umywalkowymi ściennymi firmy Do umywalek wiszących o maksymalnej szerokości 70 cm Do umywalek wiszących, z miską pośrodku, o maksymalnej szerokości 55 cm, z podwójnym wieszakiem na ręcznik Do umywalek wiszących, z miską z boku, o maksymalnej szerokości 64 cm, z podwójnym wieszakiem na ręcznik Charakterystyka
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Samonośny Wyrównywanie tolerancji budowlanych Wysokość przyłącza odpływu ściennego 45–60 cm od gotowej podłogi Wysokość przyłącza wody 50–65 cm od gotowej podłogi Odstęp między środkiem elementu montażowego a zaworem kątowym 4–8 cm Syfon zakryty Wysokość zabudowy umywalki 82 cm od gotowej podłogi Odstęp między mocowaniami umywalki 18–32 cm, z możliwością zwiększenia do 45 cm Wysokość zabudowy baterii umywalkowych ściennych 104 cm od gotowej podłogi Wstępnie ustawione uchwyty do podłączenia armatury do dwuotworowych baterii umywalkowych ściennych Wbudowane przyłącze do sieci wodociągowej Syfon z wbudowanym króćcem wlotowym o płynnie regulowanej wysokości Korek wpustu o płynnie regulowanej wysokości Wbudowana szyna mocująca do mocowania umywalki, odstęp 18–45 cm i podwójny wieszak na ręczniki Ocynkowane nogi montażowe, o regulowanym położeniu, wstępnie zamontowane Moduł sanitarny z okładziną przednią ze szkła (ESG) i okładziną boczną ze szczotkowanego aluminium Wyjmowany z boku element wysuwany z mechanicznym wspomaganiem otwierania Dane techniczne
Ciśnienie robocze 1­10 bar Maksymalna temperatura robocza 80 °C Maksymalna krótkotrwała temperatura robocza wody 90 °C Wys. x szer. x gł. 114,5 x 73,2 x 10,7 cm Utworzone przez Geberit Katalog Produktów ­ 21.3.2013
strona 1 z 2
Dane techniczne Produktu
Zakres dostawy
l
l
l
l
l
l
l
l
l
Element montażowy do umywalki z okładziną przednią i boczną Elementy mocujące do ścian masywnych Element wysuwany z lewej strony z szyną teleskopową Płytka montażowa mieszacza Zestaw przyłączeniowy z 2 wężykami zbrojonymi, 2 kolanami przyłączeniowymi 90° Rp 1/2 i G 3/8 oraz 2 zaworami kątowymi R 1/2 Syfon umywalkowy z króćcem odpływowym i nakrętką G 1 1/4 2 króćce odpływowe (ø 32 mm i ø 40 mm) Zestaw uszczelek Profil maskujący do szyny mocującej Artykuł
Art. Nr.
Kolor
131.044.SI.1
Szkło białe/aluminium 131.044.SJ.1
Szkło czarne/aluminium 131.044.SQ.1
Szkło umbra/aluminium Utworzone przez Geberit Katalog Produktów ­ 21.3.2013
strona 2 z 2
