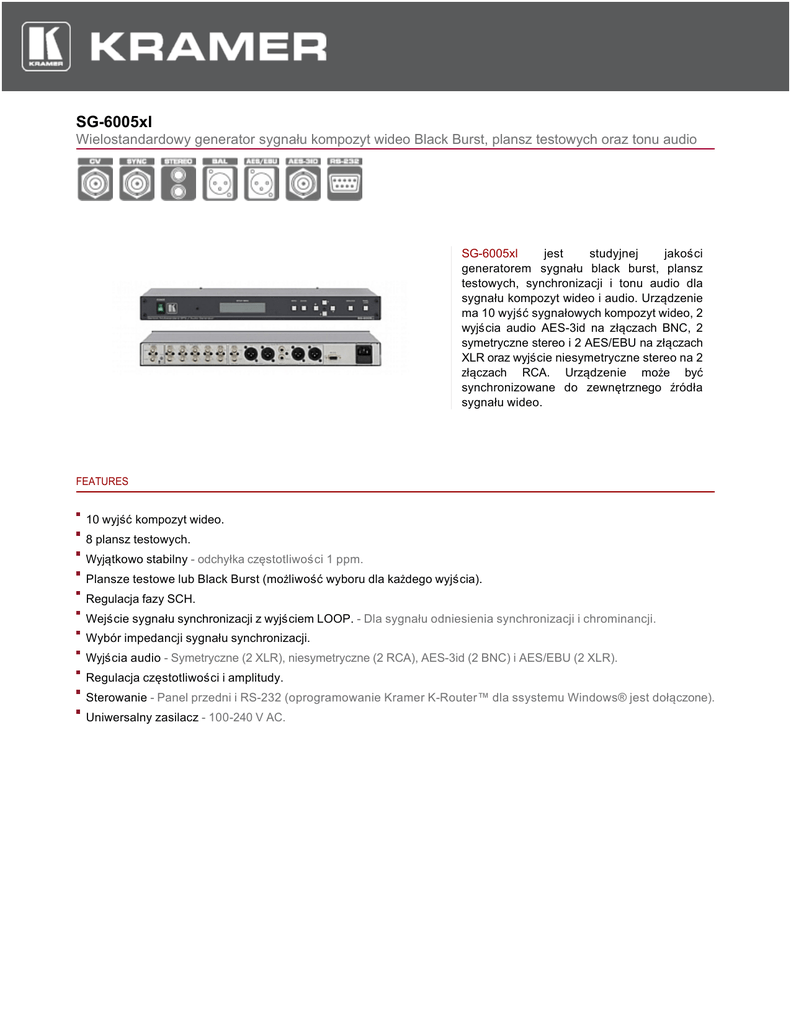

SG-6005xl
Wielostandardowy generator sygnału kompozyt wideo Black Burst, plansz testowych oraz tonu audio
SG-6005xl
jest
studyjnej
jakości
generatorem sygnału black burst, plansz
testowych, synchronizacji i tonu audio dla
sygnału kompozyt wideo i audio. Urządzenie
ma 10 wyjść sygnałowych kompozyt wideo, 2
wyjścia audio AES-3id na złączach BNC, 2
symetryczne stereo i 2 AES/EBU na złączach
XLR oraz wyjście niesymetryczne stereo na 2
złączach RCA. Urządzenie może być synchronizowane do zewnętrznego źródła
sygnału wideo.
FEATURES
10 wyjść kompozyt wideo.
8 plansz testowych.
Wyjątkowo stabilny - odchyłka częstotliwości 1 ppm.
Plansze testowe lub Black Burst (możliwość wyboru dla każdego wyjścia).
Regulacja fazy SCH.
Wejście sygnału synchronizacji z wyjściem LOOP. - Dla sygnału odniesienia synchronizacji i chrominancji.
Wybór impedancji sygnału synchronizacji.
Wyjścia audio - Symetryczne (2 XLR), niesymetryczne (2 RCA), AES-3id (2 BNC) i AES/EBU (2 XLR).
Regulacja częstotliwości i amplitudy.
Sterowanie - Panel przedni i RS-232 (oprogramowanie Kramer K-Router™ dla ssystemu Windows® jest dołączone).
Uniwersalny zasilacz - 100-240 V AC.
SG-6005xl
TECHNICAL SPECIFICATIONS
WEJŚCIE:
1 REF (synchronizacja), z wyjściem LOOP na złączach BNC, 1 Vpp/75 Ω, na złączach BNC z
przełącznikiem impedancji.
WYJŚCIA:
10 kompozyt wideo na złączach BNC, indywidualnie konfigurowalnych: black burst 0.3 Vpp/75 Ω (sync) lub 1 Vpp/75 Ω (plansza testowa); 1 symetryczne wyjście stereo audio na 2 złączach XLR,
maksymalny poziom 12 dBu; 1 niesymetryczne analogowe stereo audio na 2 złączach RCA,
maksymalny poziom 6 dBu; 2 cyfrowe audio AES/EBU na złączach XLR, maksymalny poziom 0
dBFS; 2 cyfrowe audio AES-3id na złączach BNC, maksymalny poziom 0dBFS.
STANDARDY
WIDEO:
PLANSZE
TESTOWE:
STABILNOŚĆ:
PAL, NTSC.
8 plansz do wyboru.
1 ppm.
STOSUNEK
Wideo: >73 dB (black burst); Audio: >89 dB.
SYGNAŁ/SZUM:
PRZETWARZANIE Wideo: 10 bitów, 27 MHz; Audio: 20 bitów, 48 kHz.
A/C:
REGULACJA:
Wideo: wybór - black burst lub plansza testowa; Audio: częstotliwość odcięcia: 10 Hz do 20 kHz;
zakres analogowego audio: 31 dBu; zakres cyfrowego audio: 31 dBFS; każdy kanał może zostać wyciszony; sterowanie przez panel przedni (OSD) i RS-232; przyciski do synchronizacji, blokady
panelu, impedancji wejściowej.
INDICATORS:
Multi−character display on the front panel.
ŹRÓDŁO
ZASILANIA:
WYMIARY:
100-240 V AC, 50/60 Hz, 10 VA.
MASA:
Ok. 2.5kg (5.5lbs).
INCLUDED
ACCESSORIES:
Power cord, null−modem adapter, rack "ears".
19" x 7" x 1U (szer., głęb., wys.), do montażu w szafie rack.
