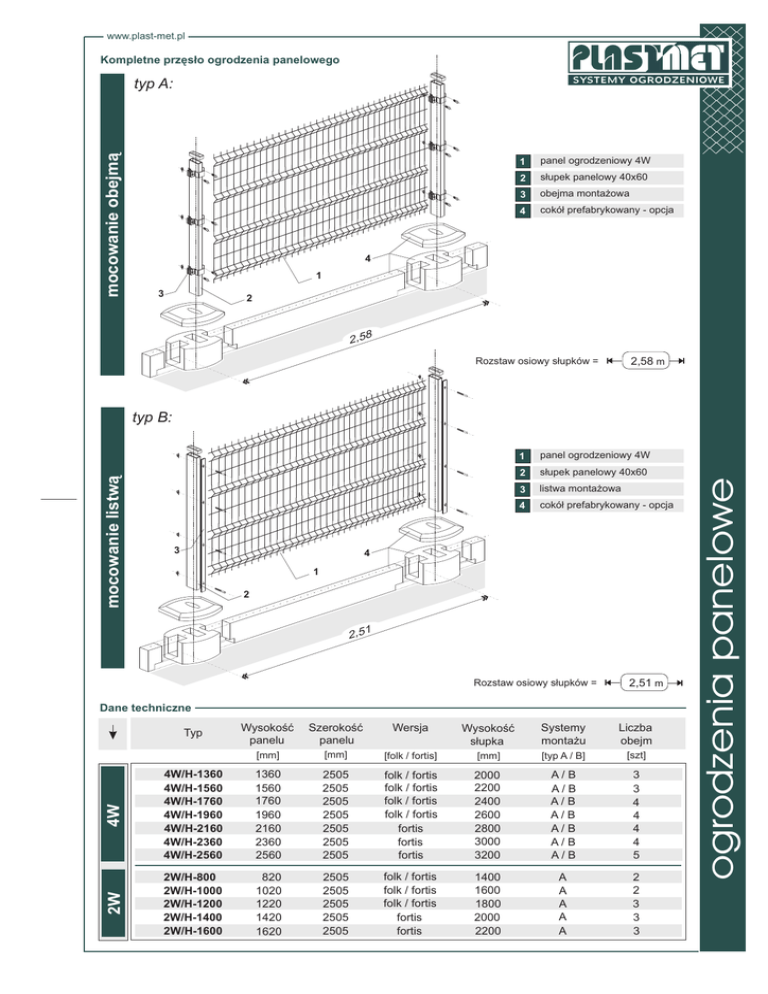

Kompletne przês³o ogrodzenia panelowego
mocowanie obejm¹
typ A:
1
panel ogrodzeniowy 4W
2
s³upek panelowy 40x60
3
obejma monta¿owa
4
cokó³ prefabrykowany - opcja
4
1
3
2
2,58
2,58 m
Rozstaw osiowy s³upków =
3
1
panel ogrodzeniowy 4W
2
s³upek panelowy 40x60
3
listwa monta¿owa
4
cokó³ prefabrykowany - opcja
4
1
2
2,51
Rozstaw osiowy s³upków =
2,51 m
WysokoϾ
panelu
SzerokoϾ
panelu
Wersja
WysokoϾ
s³upka
Systemy
monta¿u
Liczba
obejm
[mm]
[mm]
[folk / fortis]
[mm]
[typ A / B]
[szt]
4W
4W/H-1360
4W/H-1560
4W/H-1760
4W/H-1960
4W/H-2160
4W/H-2360
4W/H-2560
1360
1560
1760
1960
2160
2360
2560
2505
2505
2505
2505
2505
2505
2505
folk / fortis
folk / fortis
folk / fortis
folk / fortis
fortis
fortis
fortis
2000
2200
2400
2600
2800
3000
3200
A/B
A/B
A/B
A/B
A/B
A/B
A/B
3
3
4
4
4
4
5
2W
Dane techniczne
2W/H-800
2W/H-1000
2W/H-1200
2W/H-1400
2W/H-1600
820
1020
1220
1420
1620
2505
2505
2505
2505
2505
folk / fortis
folk / fortis
folk / fortis
fortis
fortis
1400
1600
1800
2000
2200
A
A
A
A
A
2
2
3
3
3
Typ
ogrodzenia panelowe
mocowanie listw¹
typ B:
www.plast-met.pl
Modu³y wymiarowe i parametry paneli ogrodzeniowych 2W i 4W:
4W
2W
4W - 4 wzmocnienia
4W HxL-2505
2W - 2 wzmocnienia
2W HxL-2505
H
1360
1760
1560
1960
2160
H
2560 mm
2360
820
1020
1220
1620 mm
1420
Panel wykonany zgodnie z norm¹:
4W
( PKN 06-2005r. )
2W
[mm]
75
[mm]
FORTIS
nx200
H=820 - 1620 mm
nx200 75
nx200
H = 4.0 mm
V = 4.9 mm
V = 4.9 mm
75
75
oczko: 50x200
mm
35
30
50x50 = 2500 mm
H = 4.9 mm
FOLK
Œrednica
prêtów
nx200 75
H=1360 - 2560 mm
H
System monta¿u paneli do s³upków
A
przekrój A-A:
poœrednia
PLAST-MET
7
1
3
5
2
1
5
6
4
6
3
1
s³upek 40x60x2.0 xH [mm]
2
panel ogrodzeniowy
3
obejma monta¿owa 40x60
4
œruba zamkowa M8x25 / A2
5
nakrêtka zrywalna / A2
6
dystans / PE-H
7
kapturek nawierzchniowy / PE
A
A
4
rodzaje obejm monta¿owych
mocowanie obejm¹ monta¿ow¹ 40x60
ogrodzenia panelowe
nx200
V
35
nx200 75
30
EN 10223-7: 2002
poczatkowa
naro¿na
www.plast-met.pl
System monta¿u paneli do s³upków
B
przekrój B-B:
PLAST-MET
6
mocowanie listw¹ monta¿ow¹
7
5
1
4
3
5
2
3
2
1
s³upek 40x60x2.0 xH [mm]
2
panel ogrodzeniowy
3
listwa monta¿owa 40x6
4
œruba zamkowa M8x80 / A2
5
nakrêtka zrywalna / A2
6
podk³adka
7
kapturek nawierzchniowy / PE
B
B
1
Cokó³ prefabrykowany - dane techniczne:
beton monolityczny min. B-15 ( 2-8 mm)
2
205
25
3
1
3
lokalna strefa
0.80 - 1.40m przemarzania gruntu
380
185
50
1c
1b
A= 2230 // B=2310
typ A = 2580 mm
typ B = 2510 mm
1a
Waga [kg]
Materia³
stopa noœna
22,00
beton B-15
2
p³yta coko³owa
53,00
3
pokrywa
1
beton B-15 - zbrojony
beton B-15
3,00
1a - stopa noœna (pustak)
1b - wpust na p³ytê coko³ow¹
1c - gniazdo monta¿owe s³upka
25cm
10
150
100
Hs
Dn = 20 ~
6
+/- 0.00
na stopie stalowej 100x150 mm
b
80 ~ 140 cm
w monolitycznym fundamencie
a
mm
Warianty utwierdzenia s³upków panelowych:
ogrodzenia panelowe
2
www.plast-met.pl
W wyniku procesu cynkowania ogniowego (k¹pieli w
ciek³ym cynku o temp. 440-460 C) zachodzi na
powierzchni cynkowanego elementu zjawisko dyfuzji
tzn. stal i cynk tworz¹ wspóln¹ warstwê stopow¹,
na której odk³ada siê warstwa czystego cynku.
Zabezpieczenie antykorozyjne w systemie DUPLEX
polega na na³o¿eniu na wczeœniej odpowiednio
przygotowan¹ pow³okê cynkow¹ specjalnej
pow³oki malarskiej. W systemie DUPLEX
firmy PLAST-MET pow³ok¹ t¹ jest poliestrowy lakier
proszkowy nak³adany metod¹ elektrostatyczn¹.
Przygotowanie powierzchni ocynkowanej stali
stanowi najistotniejszy element wp³ywaj¹cy na
trwa³oœæ pow³oki malarskiej. Œwiadomi tego
stosujemy obróbkê strumieniowo - œciern¹ lub
inaczej omiatanie, które umo¿liwia uzyskanie
najwy¿szego stopnia przyczepnoœci pow³oki
malarskiej, a co za tym idzie najwy¿szej ich jakoœci.
pow³oka cynkowa
gr. ~ 100 - 120 um
poliester
gr. ~ 80 um
kolorystyka standardowa:
RAL 6005 / RAL 8017 / RAL 5010 / RAL 7030 / RAL 9005 / RAL 9010
Opcje, uwagi i rozwi¹zania specjalne:
1
wysiêgnik ( odkos ):
opcja wyposa¿enia s³upka panelowego 40x60 w wysiêgnik pozwala jeszcze bardziej bardziej
iskuteczniej zwiêkszyæ zabezpieczenie ogrodzonego terenu lub obiektu, mo¿e wystêpowaæ
- w wersji pojedynczej lub podwójnej;
- ustawiony do wewn¹trz lub na zewn¹trz ogrodzenia;
- mo¿liwoœæ dowolnego wype³nienia panelem ogrodzeniowym
lub drutem kolczastym 1, 2 lub 3 rzêdach.
2
uwagi:
2.1) panele ogrodzeniowe przeznaczone do wykonania ogrodzenia terenów szkó³, przedszkoli
i przystanków autobusowych i innych zaleca siê wykonaæ wg specjalnego zlecenia
polegaj¹cego na tym, i¿ panel pozbawiany jest górnych koñcówek drutów (grzebienia),
zapobiegamy w ten sposób ewentualnej mo¿liwoœci zranienia osób mog¹cych
w sposób niedozwolony przechodziæ przez ogrodzenie.
2.2) w przypadku monta¿u paneli ogrodzeniowych na odcinkach o d³ugoœci < 2.50 m,
dokonujemy ich skrócenia w miejscu instalacji (na placu budowy). Czynnoœæ
ciêcia paneli realizujemy za pomoc¹ no¿yc (umo¿liwiaj¹cych ciêcie prêtów do
8mm). Panel skracamy modularnie co 50 mm, mo¿liwie blisko zgrzewu.
Przeciête prêty zabezpieczamy zaprawk¹ lakiernicz¹ w danym kolorze.
3
rozwi¹zania
indywidualne:
system paneli ogrodzeniowych dopuszcza mo¿liwoœæ dowolnej zabudowy w postaci:
- kojców dla psów;
- os³on œmietników;
- pi³ko³apów ( ogrodzeñ > 2,56 m , zestawianych z podwójnych paneli );
- ogrodzeñ tymczasowych placu budowy.
PLAST-MET Systemy Ogrodzeniowe / ul. Milicka 34, PL55-100 Trzebnica / tel. 0048 (071) 312 07 93
copyright by plast-met `2006
ogrodzenia panelowe
ET
T-M
AS
PL
wszystkie elementy z³¹czne tj. œruba zamkowa M8x25 / 80 , nakrêtki ( zrywalne i szeœciok¹tne)
wykonano ze stali nierdzewnej kl. A2
A2
RAL
pow³oki:
EN-ISO 1461
Elementy ogrodzenia panelowego sys. PLAS-MET:
panele, s³upki, obejmy i listwy monta¿owe s¹
zabezpieczone antykorozyjnie pow³ok¹ cynkow¹
przez proces cynkowania ogniowego,
œciœle wg norm: EN-ISO 1491 ( DIN 50976 ).
EN-ISO 12944-5
DUPLEX
CYNKOWANIE OGNIOWE
Zabezpieczenia antykorozyjne:
