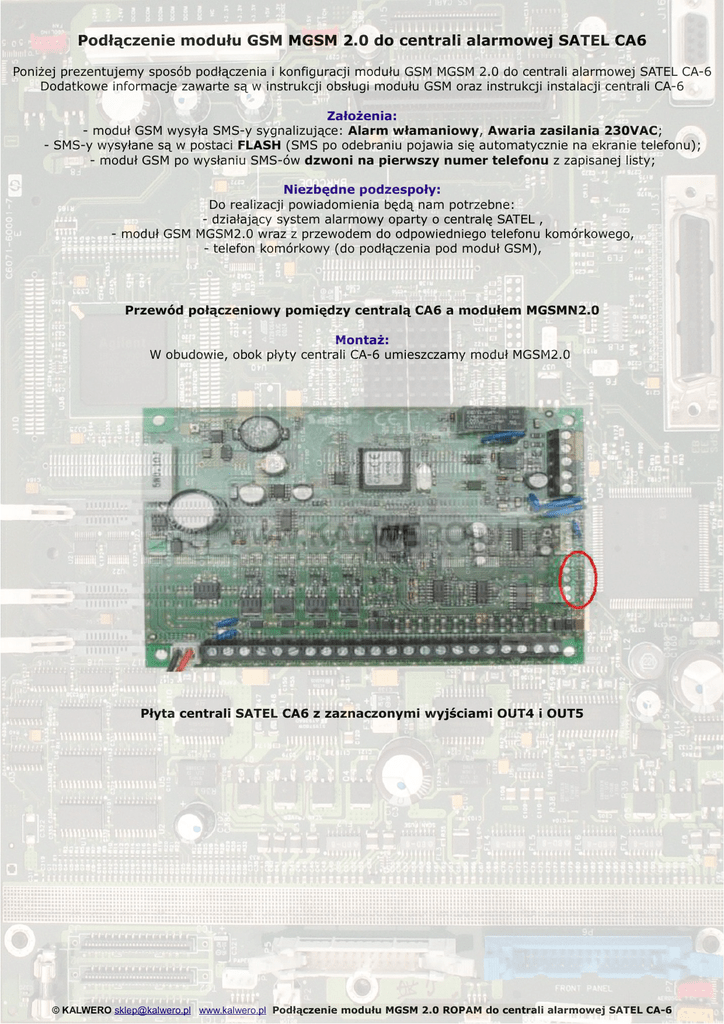

Podłączenie modułu GSM MGSM 2.0 do centrali alarmowej SATEL

Podłączenie modułu GSM MGSM 2.0 do centrali alarmowej SATEL CA6
Poniżej prezentujemy sposób podłączenia i konfiguracji modułu GSM MGSM 2.0 do centrali alarmowej SATEL CA-6
Dodatkowe informacje zawarte są w instrukcji obsługi modułu GSM oraz instrukcji instalacji centrali CA-6
Założenia:
- moduł GSM wysyła SMS-y sygnalizujące: Alarm włamaniowy, Awaria zasilania 230VAC;
- SMS-y wysyłane są w postaci FLASH (SMS po odebraniu pojawia się automatycznie na ekranie telefonu);
- moduł GSM po wysłaniu SMS-ów dzwoni na pierwszy numer telefonu z zapisanej listy;
Niezbędne podzespoły:
Do realizacji powiadomienia będą nam potrzebne:
- działający system alarmowy oparty o centralę SATEL ,
- moduł GSM MGSM2.0 wraz z przewodem do odpowiedniego telefonu komórkowego,
- telefon komórkowy (do podłączenia pod moduł GSM),
Przewód połączeniowy pomiędzy centralą CA6 a modułem MGSMN2.0
Montaż:
W obudowie, obok płyty centrali CA-6 umieszczamy moduł MGSM2.0
Płyta centrali SATEL CA6 z zaznaczonymi wyjściami OUT4 i OUT5
© KALWERO [email protected] www.kalwero.pl Podłączenie modułu MGSM 2.0 ROPAM do centrali alarmowej SATEL CA-6
Wyjścia OUT4 i OUT5 podłączamy odpowiednio do wejść I1 i I2 modułu GSM,
złącze COM w centrali do GND w module GSM.
Płyta modułu GSM MGSMN2.0 z zaznaczonymi przełącznikami sposobu pracy
Schemat ideowy podłączenia modułu MGSMN2.0 do centrali CA6
© KALWERO [email protected] www.kalwero.pl Podłączenie modułu MGSM 2.0 ROPAM do centrali alarmowej SATEL CA-6
Uruchomienie:
Zgodnie z informacjami zawartymi w instrukcji obsługi modułu GSM wpisujemy do pamięci telefonu numery, pod
które mają być wysyłane SMS-y. Zmieniamy numer PIN na 2472 (ważne!). Wprowadzamy także treść SMS-ów (max
20 znaków, bez polskich liter).
Przykład wprowadzonych SMS-ów:
TEL1 +48600000001
TEL2 +48600000002
TEL3 +48600000003
I1 Alarm włamaniowy!
I2 Awaria 230VAC
TEST Moduł OK
AWARIA Awaria zasilania
Ustawiamy przełączniki w sposób pokazany na fotografii modułu GSM (powyżej) i podłączamy telefon komórkowy.
Podłączamy zasilanie z centrali OUT3 do +12V modułu GSM (fotografia i schemat powyżej). Telefon komórkowy
pozostawiamy na zewnątrz metalowej obudowy centrali lub przynajmniej umieszczamy antenę telefonu na zewnątrz
obudowy (w środku metalowej obudowy nie byłoby zasięgu). Teraz przystępujemy do programowania wyjść centrali
CA6. W tym celu najlepiej wykorzystać kabel do programowania centrali RS232TTL oraz program DLOAD10 dołączany
do każdej płyty CA-6
Po nawiązaniu komunikacji z centralą przechodzimy do zakładki "Wyjścia" i ustawiamy następujące paramety:
Wyjście 4 1: Alarm włamaniowy; czas działania: 3sek; polaryzacja: x
Wyjście 5 1: Awaria zas.AC; czas działania: 3sek; polaryzacja: x
Konfiguracja wyjść OUT4 i OUT5 w programie DLOAD10
Po zapisaniu danych w centrali alarmowej i wyjściu z trybu serwisowego testujemy powiadomienie GSM.
W tym celu uruchamiamy alarm włamaniowy a potem wyłączamy zasilanie 230V centrali.
W obu przypadkach powinniśmy otrzymywać SMS-y o odpowiedniej treści.
Na pierwszy numer zapisany w pamięci powinien także dzwonić moduł GSM.
Możliwość zmian:
Przedstawioną konfigurację można oczywiście dowolnie zmieniać.
Można także wysyłać więcej informacji o systemie
wykorzystując do tego celu wyjścia centrali OUT1, OUT2 i wejścia modułu GSM I3 i I4.
Istnieje również możliwość załączania i wyłączania czuwania systemu alarmowego za pośrednictwem SMS-a.
Realizuje się to łącząc wyjście O1 modułu GSM w wejściem CTL centrali CA6
oraz odpowiednio konfigurując moduł i centralę.
Jednak ze względów bezpieczeństwa nie polecamy korzystania z tej opcji.
