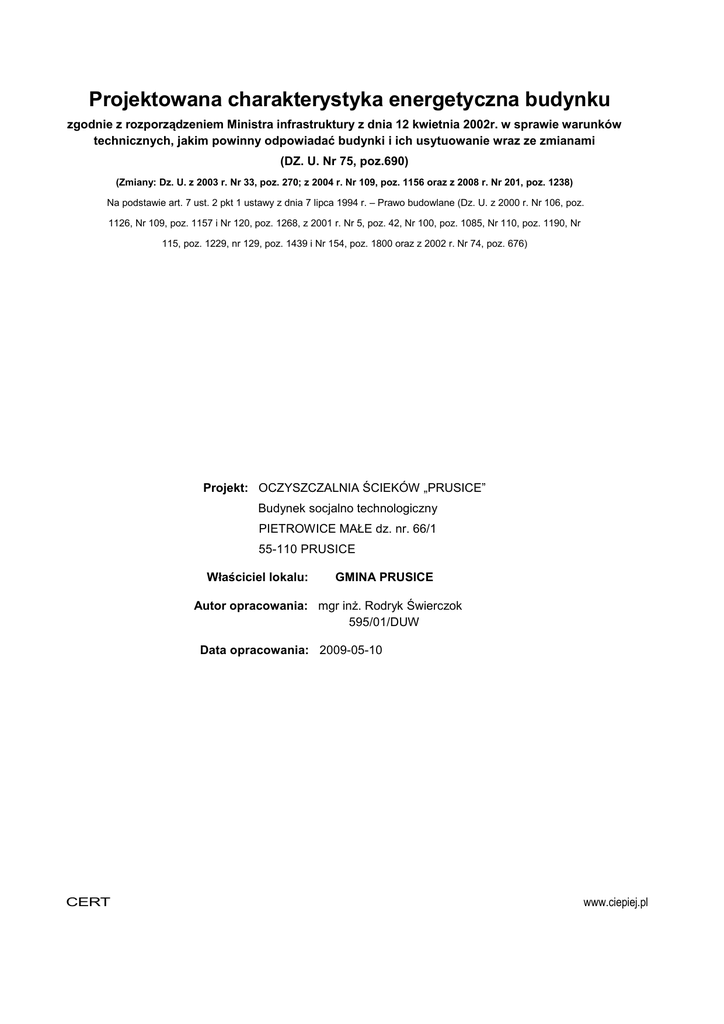

Projektowana charakterystyka energetyczna budynku
zgodnie z rozporządzeniem Ministra infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie wraz ze zmianami
(DZ. U. Nr 75, poz.690)
(Zmiany: Dz. U. z 2003 r. Nr 33, poz. 270; z 2004 r. Nr 109, poz. 1156 oraz z 2008 r. Nr 201, poz. 1238)
Na podstawie art. 7 ust. 2 pkt 1 ustawy z dnia 7 lipca 1994 r. – Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz.
1126, Nr 109, poz. 1157 i Nr 120, poz. 1268, z 2001 r. Nr 5, poz. 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr
115, poz. 1229, nr 129, poz. 1439 i Nr 154, poz. 1800 oraz z 2002 r. Nr 74, poz. 676)
Projekt: OCZYSZCZALNIA ŚCIEKÓW „PRUSICE”
Budynek socjalno technologiczny
PIETROWICE MAŁE dz. nr. 66/1
55-110 PRUSICE
Właściciel lokalu:
GMINA PRUSICE
Autor opracowania: mgr inż. Rodryk Świerczok
595/01/DUW
Data opracowania: 2009-05-10
CERT
www.ciepiej.pl
Charakterystyka energetyczna lokalu: PIETROWICE MAŁE dz. nr. 66/1, 55-110 PRUSICE
1. Geometria
1.1. Podział powierzchni
2
Powierzchnia użytkowa mieszkalna
0,00 m
2
Powierzchnia użytkowa niemieszkalna (ogrzewana)
Liczba użytkowników ogrzewanej części budynku
1.2. Przestrzeń ogrzewana wentylowana
Użytkowa
2
Powierzchnia [m ]
3
Kubatura [m ]
0,00 m
6,0
Usługowa
Ruchu
Razem
0,00
0,00
89,80
251,72
89,80
251,72
0,00
0,00
1.3. Zwartość
2
Powierzchnia przegród zewnętrznych (A)
119,11 m
Kubatura ogrzewana (Ve)
263,57 m
Wskaźnik zwartości (A/Ve)
1,10 1/m
3
2. Osłona budynku
Budynek mały na obrzeżach miasta
2.1. Przegrody nieprzezroczyste
Rodzaj przegrody
U [W/m K]
2
A [m ]
2
podłoga na gruncie
0,250
89,80
stropodach
ściana zewnętrzna
0,401
0,323
ściana wewnętrzna
RAZEM
Htr mostków
liniowych [W/K]
Htr łączne [W/K]
22,45
0,00
22,45
138,50
42,54
55,53
13,74
0,00
0,00
55,53
13,74
0,240
27,02
6,48
0,00
6,48
0,303*
297,86
189,92
0,00
189,92
Htr przegrody [W/K]
* Wartość średnioważona po powierzchni
2.2. Przegrody przezroczyste
2
L.p.
U [W/m K]
g
1
RAZEM
1,460
1,460*
2
0,75
0,75*
A[m ]
Htr otworu
[W/K]
Htr mostków
liniowych
[W/K]
Htr łączne
[W/K]
9,30
13,58
13,58
8,92
8,92
22,50
22,50
9,30
* Wartość średnioważona po powierzchni
3. Wentylacja
wentylacja grawitacyjna
3.1. Wymiana powietrza w lokalach
Typ(y) wentylacji
Wymagana wymiana
3
powietrza [m /h]
Hve [W/K]
249,83
83,27
naturalna
4. Sezon ogrzewczy
4.1. Liczba dni grzewczych w poszczególnych miesiącach
I
II
III
IV
V
VI
VII
9
28,0
31,0
30,0
31,0
0,0
0,0
VIII
IX
X
XI
XII
0,0
30,0
31,0
30,0
31,0
2/4
Charakterystyka energetyczna lokalu: PIETROWICE MAŁE dz. nr. 66/1, 55-110 PRUSICE
5. Zapotrzebowanie na ciepło na ogrzewanie i wentylację
Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd
25718,40 kWh/rok
Zyski ciepła od słońca
2041,69 kWh/rok
Zyski ciepła wewnętrzne
1958,82 kWh/rok
Zyski ciepła razem
4000,51 kWh/rok
Straty ciepła przez przenikanie
9582,43 kWh/rok
Straty ciepła na wentylację
7036,75 kWh/rok
Straty ciepła razem
16619,18 kWh/rok
5.1. Instalacja co.
Ogrzewanie elektryczne
Zapotrzebowanie energii końcowej na ogrzewanie i wentylację, QK,H
37057,19 kWh/rok
Zapotrzebowanie energii pierwotnej na ogrzewanie i wentylację, QP,H
39271,46 kWh/rok
Całkowita średnia sprawność źródeł ciepła na ogrzewanie, ηH,tot
0,78
Średni współczynnik nakładu nieodnawialnej energii pierwotnej na
ogrzewanie w
1,10
6. Zapotrzebowanie na ciepło na ciepłą wodę użytkową
Zapotrzebowanie na ciepło na ciepłą wodę użytkową QW,nd
2893,51 kWh/rok
6.1. Instalacja c.w.u.
z kotła elektrycznego
Zapotrzebowanie energii końcowej do podgrzania ciepłej wody, QK,W
2803,83 kWh/rok
Zapotrzebowanie energii pierwotnej do podgrzania ciepłej wody, QP,W
3106,51 kWh/rok
Całkowita średnia sprawność źródeł ciepła na c.w.u. ηW,tot
0,70
Średni współczynnik nakładu nieodnawialnej energii pierwotnej na
c.w.u., w
1,10
7. Urządzenia pomocnicze
Nazwa urządzenia
Wspomagany
system
Moc [W]
Czas pracy
[h/rok]
Zapotrzebo
wanie na
energię
końcową
[kWh/rok]
Nośnik energii
końcowej
Zapotrzebo
wanie na
energię
pierwotną
[kWh/rok]
pompa co.
co.
58,00
7200,00
62,74
188,22
kocioł
co.
58,00
7200,00
62,74
energia elektryczna produkcja mieszana
(w = 3,0)
energia elektryczna produkcja mieszana
(w = 3,0)
c.w.u.
18,00
248,00
6,80
20,40
-
134,00
-
132,28
energia elektryczna produkcja mieszana
(w = 3,0)
-
kocioł cwu
RAZEM
188,22
396,84
3/4
Charakterystyka energetyczna budynku: PIETROWICE MAŁE dz. nr. 66/1, 55-110 PRUSICE
8. Podział zapotrzebowania na energię
2
Moc opraw [W/m ]
25,00
Czas użytkowania [h/rok]
Zapotrzebowanie na energie
końcową [kWh/rok]
Zapotrzebowanie na
energie pierwotną[kWh/rok]
2800,00
35960,00
107880,00
9. Podział zapotrzebowania na energię
9.1. Roczne jednostkowe zapotrzebowanie na energię użytkową
2
Wartość [kWh/(m rok)]
Udział [%]
Ogrzewanie i
wentylacja
Ciepła woda
Urządzenia
pomocnicze
260,37
92,51
18,59
7,49
-
9.2. Roczne jednostkowe zapotrzebowanie na energię końcową
Ciepła woda
Ogrzewanie i
Urządzenia
pomocnicze
wentylacja
2
Wartość [kWh/(m rok)]
Udział [%]
317,49
73,26
27,06
8,73
1,89
1,63
9.3. Roczne jednostkowe zapotrzebowanie na energię pierwotną
Ciepła woda
Ogrzewanie i
Urządzenia
pomocnicze
wentylacja
2
Wartość [kWh/(m rok)]
Udział [%]
347,05
58,93
31,64
6,47
Suma
Oświetlenie
wbudowane
-
5,67
0,55
278,96
100,00
Oświetlenie
wbudowane
Suma
58,16
16,38
404,60
100,00
Oświetlenie
wbudowane
Suma
174,48
34,05
558,84
100,00
Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię pierwotną: 558,84
2
kWh/ (m rok)
2
9.4. Roczne jednostkowe zapotrzebowanie na energię końcową [kWh/(m rok)]
Nośnik energii
Ciepła woda
Ogrzewanie i
Urządzenia
Oświetlenie
pomocnicze
wentylacja
wbudowane
Energi elektryczna
(w= 1,1)
energia elektryczna produkcja mieszana (w
= 3,0)
Suma
317,49
27,06
0,00
0,00
344,55
0,00
0,00
1,89
58,16
60,05
10. Sprawdzenie wymagań prawnych
2
Wskaźnik EP dla budynku projektowanego
558,84 kWh/m rok
Wskaźnik EP dla budynku nowego wg WT 2008
448,75 kWh/m rok
Wskaźnik EP dla budynku przebudowywanego wg WT 2008
506,63 kWh/m rok
2
2
