JABEL
®

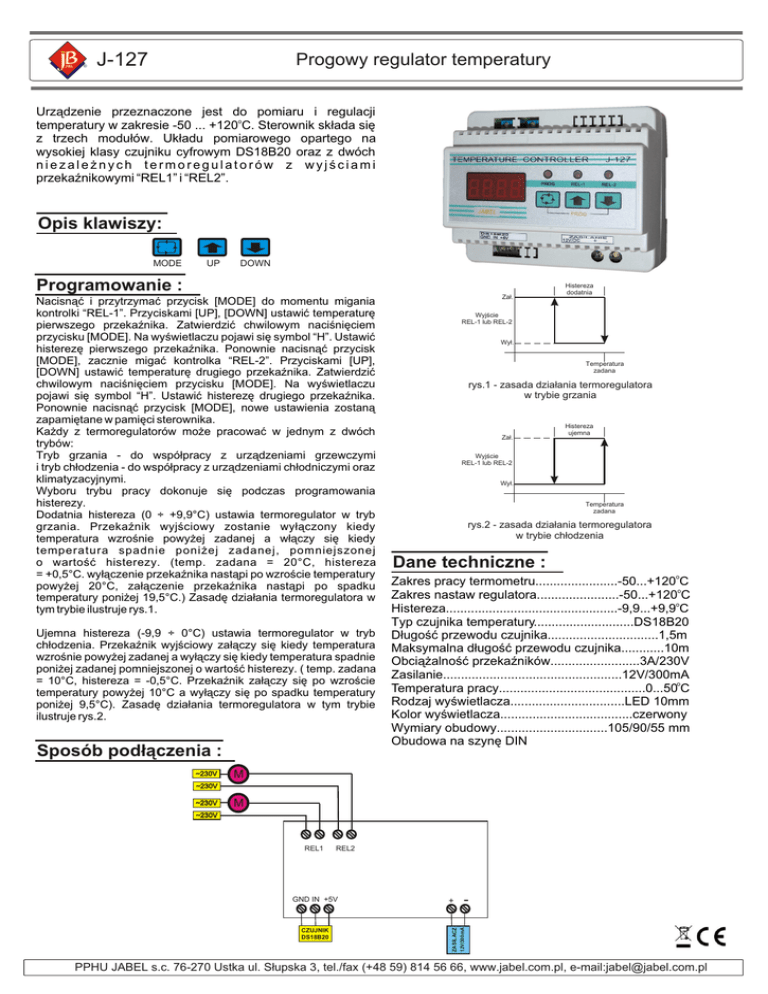

J-127
Progowy regulator temperatury
Urz¹dzenie przeznaczone jest do pomiaru i regulacji
temperatury w zakresie -50 ... +120oC. Sterownik sk³ada siê
z trzech modu³ów. Uk³adu pomiarowego opartego na
wysokiej klasy czujniku cyfrowym DS18B20 oraz z dwóch
niezale¿nych termoregulatorów z wyjœciami
przekaŸnikowymi “REL1” i “REL2”.
Opis klawiszy:
MODE
UP
DOWN
Programowanie :
Nacisn¹æ i przytrzymaæ przycisk [MODE] do momentu migania
kontrolki “REL-1”. Przyciskami [UP], [DOWN] ustawiæ temperaturê
pierwszego przekaŸnika. Zatwierdziæ chwilowym naciœniêciem
przycisku [MODE]. Na wyœwietlaczu pojawi siê symbol “H”. Ustawiæ
histerezê pierwszego przekaŸnika. Ponownie nacisn¹æ przycisk
[MODE], zacznie migaæ kontrolka “REL-2”. Przyciskami [UP],
[DOWN] ustawiæ temperaturê drugiego przekaŸnika. Zatwierdziæ
chwilowym naciœniêciem przycisku [MODE]. Na wyœwietlaczu
pojawi siê symbol “H”. Ustawiæ histerezê drugiego przekaŸnika.
Ponownie nacisn¹æ przycisk [MODE], nowe ustawienia zostan¹
zapamiêtane w pamiêci sterownika.
Ka¿dy z termoregulatorów mo¿e pracowaæ w jednym z dwóch
trybów:
Tryb grzania - do wspó³pracy z urz¹dzeniami grzewczymi
i tryb ch³odzenia - do wspó³pracy z urz¹dzeniami ch³odniczymi oraz
klimatyzacyjnymi.
Wyboru trybu pracy dokonuje siê podczas programowania
histerezy.
Dodatnia histereza (0 ÷ +9,9°C) ustawia termoregulator w tryb
grzania. PrzekaŸnik wyjœciowy zostanie wy³¹czony kiedy
temperatura wzroœnie powy¿ej zadanej a w³¹czy siê kiedy
temperatura spadnie poni¿ej zadanej, pomniejszonej
o wartoœæ histerezy. (temp. zadana = 20°C, histereza
= +0,5°C. wy³¹czenie przekaŸnika nast¹pi po wzroœcie temperatury
powy¿ej 20°C, za³¹czenie przekaŸnika nast¹pi po spadku
temperatury poni¿ej 19,5°C.) Zasadê dzia³ania termoregulatora w
tym trybie ilustruje rys.1.
Ujemna histereza (-9,9 ÷ 0°C) ustawia termoregulator w tryb
ch³odzenia. PrzekaŸnik wyjœciowy za³¹czy siê kiedy temperatura
wzroœnie powy¿ej zadanej a wy³¹czy siê kiedy temperatura spadnie
poni¿ej zadanej pomniejszonej o wartoœæ histerezy. ( temp. zadana
= 10°C, histereza = -0,5°C. PrzekaŸnik za³¹czy siê po wzroœcie
temperatury powy¿ej 10°C a wy³¹czy siê po spadku temperatury
poni¿ej 9,5°C). Zasadê dzia³ania termoregulatora w tym trybie
ilustruje rys.2.
Sposób pod³¹czenia :
~230V
Za³.
Histereza
dodatnia
Wyjœcie
REL-1 lub REL-2
Wy³.
Temperatura
zadana
rys.1 - zasada dzia³ania termoregulatora
w trybie grzania
Za³.
Histereza
ujemna
Wyjœcie
REL-1 lub REL-2
Wy³.
Temperatura
zadana
rys.2 - zasada dzia³ania termoregulatora
w trybie ch³odzenia
Dane techniczne :
Zakres pracy termometru.......................-50...+120oC
Zakres nastaw regulatora.......................-50...+120oC
Histereza................................................-9,9...+9,9oC
Typ czujnika temperatury............................DS18B20
D³ugoœæ przewodu czujnika...............................1,5m
Maksymalna d³ugoœæ przewodu czujnika............10m
Obci¹¿alnoœæ przekaŸników.........................3A/230V
Zasilanie..................................................12V/300mA
Temperatura pracy.........................................0...50oC
Rodzaj wyœwietlacza................................LED 10mm
Kolor wyœwietlacza.....................................czerwony
Wymiary obudowy...............................105/90/55 mm
Obudowa na szynê DIN
M
~230V
~230V
M
~230V
REL2
CZUJNIK
DS18B20
+
ZASILACZ
GND IN +5V
12V/300mA
REL1
PPHU JABEL s.c. 76-270 Ustka ul. S³upska 3, tel./fax (+48 59) 814 56 66, www.jabel.com.pl, e-mail:[email protected]
