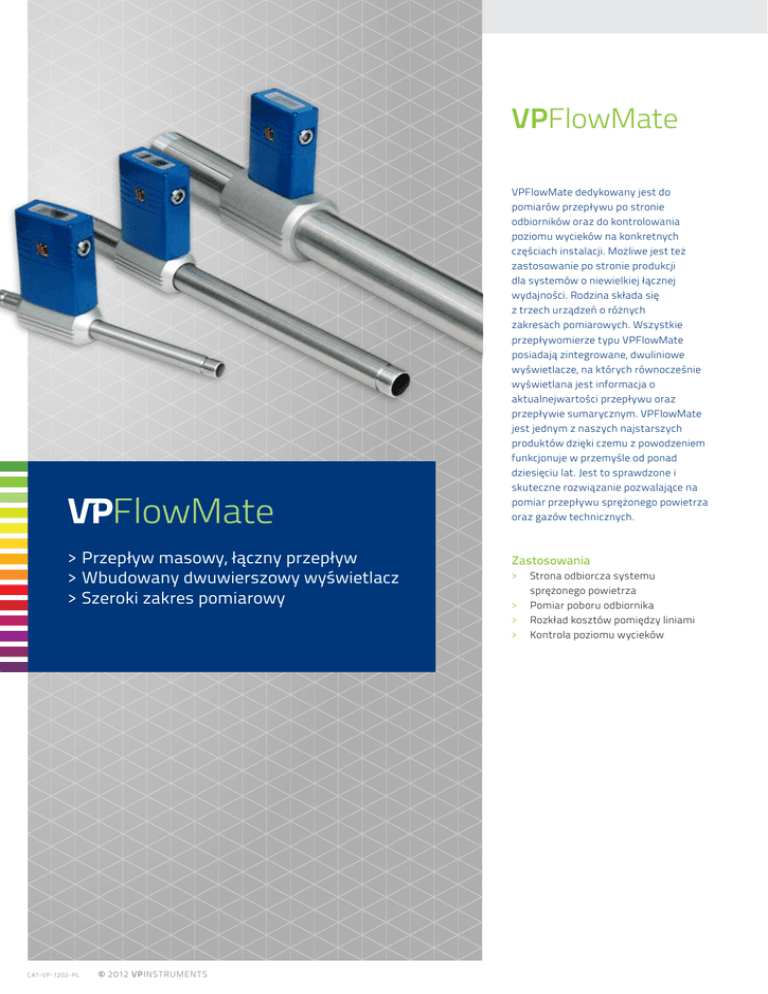

VPFlowMate
FlowMate
> Przepływ masowy, łączny przepływ
> Wbudowany dwuwierszowy wyświetlacz
> Szeroki zakres pomiarowy
CAT-VP-1202-PL
© 2012 VPINSTRUMENTS
VPFlowMate dedykowany jest do
pomiarów przepływu po stronie
odbiorników oraz do kontrolowania
poziomu wycieków na konkretnych
częściach instalacji. Możliwe jest też
zastosowanie po stronie produkcji
dla systemów o niewielkiej łącznej
wydajności. Rodzina składa się
z trzech urządzeń o różnych
zakresach pomiarowych. Wszystkie
przepływomierze typu VPFlowMate
posiadają zintegrowane, dwuliniowe
wyświetlacze, na których równocześnie
wyświetlana jest informacja o
aktualnejwartości przepływu oraz
przepływie sumarycznym. VPFlowMate
jest jednym z naszych najstarszych
produktów dzięki czemu z powodzeniem
funkcjonuje w przemyśle od ponad
dziesięciu lat. Jest to sprawdzone i
skuteczne rozwiązanie pozwalające na
pomiar przepływu sprężonego powietrza
oraz gazów technicznych.
Zastosowania
>Strona odbiorcza systemu
sprężonego powietrza
>Pomiar poboru odbiornika
>Rozkład kosztów pomiędzy liniami
>Kontrola poziomu wycieków
FLOWMATE | VPINSTRUMENTS
23
Dane techniczne
VPFlowMate
Przepływomierz
Zasada działania
Zakres pomiarowy
Dokładność
Warunki odniesienia
Mierzone media
Zakres temperatur
Zakres ciśnienia
Zakres wilgotności
termiczny przepływomierz masowy opary na mostku cieplnym Thermabridge
Patrz tabela zakresów pomiarowych przepływu
+/- < 0,5% skali dla egzemplarzy z kalibracją u odcinkiem pomiarowym
0° C, 1013,25 mbar
Uzdatnione sprężone powietrze, azot, gazy obojętne bez skroplin
Temperatura medium od 0 … +50°C
0 … 16 bar
Aż do 95% wilgotności względnej bez skroplin
Technologia
Podświetlenie
Ciekłokrystaliczny (LCD)
Żółte
Wyświetlacz
Dane konstrukcyjne i środowiskowe
Klasa bezpieczeństwaIP65 NEMA 4 unikać bezpośredniego nasłonecznienia, nie wystawiać na
deszcz
Materiał przyłącza
Aluminium, farba dwuskładnikowa
Elementy mające kontakt z wodą
Epoksyd, szkło, stal nierdzewna 316, aluminium anodyzowane
Zakres temperatury otoczenia
-10 … +50 °C | 14 … 122 °F
Odporność na korozję
Unikać aplikacji w środowisku żrącym i wysoce sprzyjającym korozji
Elektryczne
Wyjścia sygnałowe
Zasilanie
Zużycie energii
Typ przyłącza
RS232, 4…20mA (izolowane), puslowe (izolowane)
12…24 VDC +/- 10% klasa 2 (UL)
<100 mA. Pik rozruchowy może osiągać do 500 mA w zależności od aktualnej
wartości przepływu oraz temperatury otoczenia
M12 (8 pinowe)
Zezwolenia / zaświadczenia
CE
UL/ CUL
CAT-VP-1202-PL
© 2012 VPINSTRUMENTS
EN 61326-1, EN 50082-1
14 AZ, Industrial Control Equipment
FLOWMATE | VPINSTRUMENTS
Rysunki techniczne
1
2
3
4
VPF.R01K.M200
6
5.1
130
A
[ 2"NPT w/ adapter]
2"BSP straight
7.6
193
A
5
B
VPF.R060.M050
3
4
6.1
154
Break sharp edges
2
3
B
4
5
6
VPF.R200.M100
5
Material :
Debur and break sharp
edges
Finish :
Unless otherwise specified
dimensions are in
millimeters
Tolerances :
Linear : NEN-ISO 2768-1-m ENG
Other :NEN-ISO 2768-2-K
Further info acc. to :
"Toleranties VPInstruments
NEN ISO 2768"
D
1
C
2
6
A
0.5"BSP Straight
2
29.5
750
1
2” BSP Walcowy
0,5” BSP Walcowy
1” BSP Walcowy
Drawing nr. :
VPF.R01K.M200
A
Approvals
QA
Name :
PROD
6.3
160
3.5
88
C
B
[ 1"NPT w/adapter ]
1" BSP Straight
24
Drawn:
Scale : 1:10
Date :
SHEET 1 OF 1
A4
All rights are reserved. Reproduction in whole or in part is prohibited without the written consent of the copyright owner.
B
1.9
49
2.1
54
12.0
304
19.7
501
C
C
Ko dy produk tów
D
Przepływomierze
Debur and break sharp
edges
Drawing
nr. :
Zakres
przepływów
Material :
Material :
Debur and break sharp
edges
Finish :
Unless otherwise specified
dimensions are in
millimeters
Tolerances :
Linear : NEN-ISO 2768-1-m ENG
Other :NEN-ISO 2768-2-K
Further info acc. to :
"Toleranties VPInstruments
NEN ISO 2768"
Drawing nr. :
VPF.R200.M100
Approvals
QA
Name :
PROD
Size
VPF.R060.M050
Finish :
Unless otherwise specified
Scale : 1:10
Drawn:
VPF.R060.M050.D1
0.32 ...60 m3n/hr
| 0.2 … 35 SCFM1
15 mm
dimensions are in
Break sharp edges
Name :
Date :
SHEET 1 OF 1
millimeters
Tolerances :
Approvals
VPF.R200.M100.D1
0.88
…
200
m3n/hr
|
0.52
..
.117
SCFM
25
mm
2
All rights are reserved. Reproduction in whole or in part is prohibited without the written consent of the copyrig
Linear : NEN-ISO 2768-1-m ENG1
QA
PROD
Other :NEN-ISO 2768-2-K
Further info acc. to :
VPF.R01K.M200.D1
3.53 …Scale
1000
50 mm
: 1:10 m3n/hr | 2.08 … 590 CSFM
Drawn:
"Toleranties VPInstruments
p edges
NEN ISO 2768"
2
Date :
SHEET 1 OF 1
A4
All rights are reserved. Reproduction in whole or in part is prohibited without the written consent of the copyright owner.
Kompletne rozwiązanie gotowe do instalacji: VPFlowMate in-line wraz z
wyświetlaczem, 5 metrowym kablem M12 16.4ft, certyfikatem kalibracji
ISO oraz odcinkiem pomiarowym. Wyjścia sygnałowe RS232, 4…20mA oraz
pulsowe.
Akcesoria
VPA.0000.100Zasilacz z wtykiem M12, odczyt w czasie rzeczywistym z wyświetlacza
VPA.0000.102Skrzynka interfejsu JB1 do komunikacji z komputerem przez USB. W zestawie
zasilacz 12V, konwerter USB oraz przewód sygnałowy M12 5 metrów/16.4 ft
VPA.0000.005Kabel 5 metrów / 16.4 ft zakończony wtykiem M12 (8 pinowy) z jednej strony
i wolnymi żyłami z drugiej strony. Do zabudowy trwałej, do komunikacji ze
sterownikami sprężarek, systemami PLC, DCS
VPA.0006.001
Kabel USB do komunikacji z PC dla VPFlowMate
CAT-VP-1202-PL
© 2012 VPINSTRUMENTS
1 Wartości w SFM są zaokrąglone
2 Wszystkie modele dostarczane są z gwintem walcowym BSP.
