Roboty remontowe - Izolacja ścian zewnętrznych

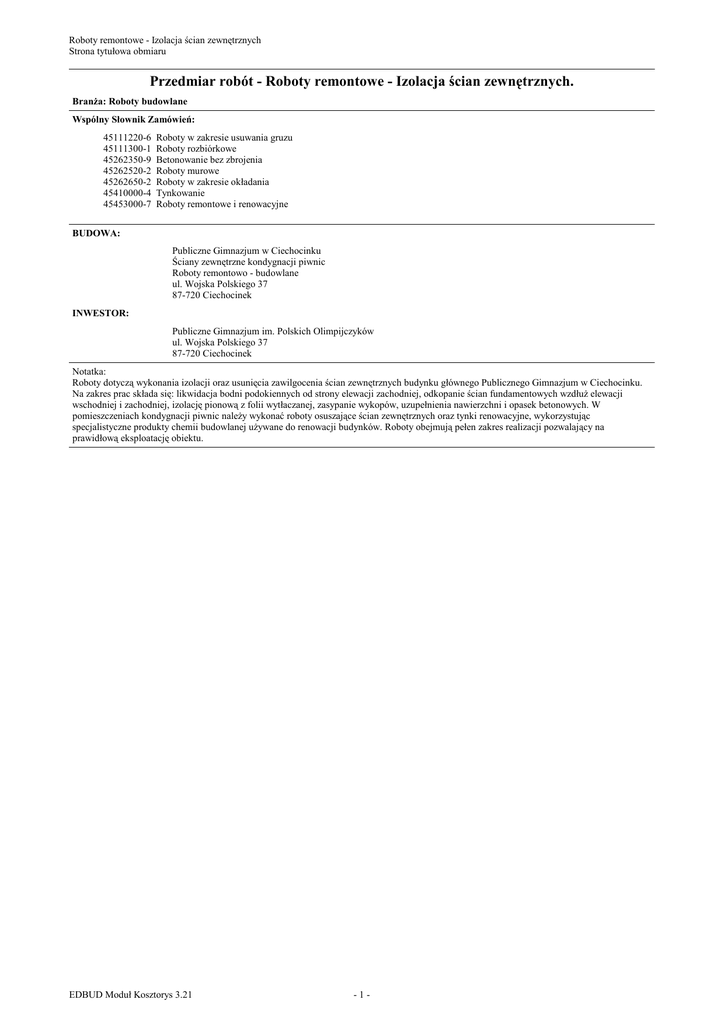

Strona tytułowa obmiaru
Przedmiar robót - Roboty remontowe - Izolacja ścian zewnętrznych.
BranŜa: Roboty budowlane
Wspólny Słownik Zamówień:
45111220-6
45111300-1
45262350-9
45262520-2
45262650-2
45410000-4
45453000-7
Roboty w zakresie usuwania gruzu
Roboty rozbiórkowe
Betonowanie bez zbrojenia
Roboty murowe
Roboty w zakresie okładania
Tynkowanie
Roboty remontowe i renowacyjne
BUDOWA:
Publiczne Gimnazjum w Ciechocinku
Ściany zewnętrzne kondygnacji piwnic
Roboty remontowo - budowlane
ul. Wojska Polskiego 37
87-720 Ciechocinek
INWESTOR:
Publiczne Gimnazjum im. Polskich Olimpijczyków
ul. Wojska Polskiego 37
87-720 Ciechocinek
Notatka:
Roboty dotyczą wykonania izolacji oraz usunięcia zawilgocenia ścian zewnętrznych budynku głównego Publicznego Gimnazjum w Ciechocinku.
Na zakres prac składa się: likwidacja bodni podokiennych od strony elewacji zachodniej, odkopanie ścian fundamentowych wzdłuŜ elewacji
wschodniej i zachodniej, izolację pionową z folii wytłaczanej, zasypanie wykopów, uzupełnienia nawierzchni i opasek betonowych. W
pomieszczeniach kondygnacji piwnic naleŜy wykonać roboty osuszające ścian zewnętrznych oraz tynki renowacyjne, wykorzystując
specjalistyczne produkty chemii budowlanej uŜywane do renowacji budynków. Roboty obejmują pełen zakres realizacji pozwalający na
prawidłową eksploatację obiektu.
EDBUD Moduł Kosztorys 3.21
-1-
Przedmiar robót - Roboty remontowe - Izolacja ścian zewnętrznych.
Spis działów przedmiaru
Element 1- Roboty remontowe - Elewacja zachodnia. - grupa 45111220-6
Pozycja 1.DemontaŜ krat zabezpieczających bodnie okienne.
Pozycja 2.DemontaŜ oraz ponowny montaŜ krat okiennych.
Pozycja 3.Rozebranie ścian,wykonanych z cegieł na zaprawie cementowo wapiennej
Pozycja 4.Rozbiórka elementów konstrukcji betonowych niezbrojonych o grubości do 15 cm
Pozycja 5.Wykopy o głębokości do 1,5 m o ścianach pionowych przy odkrywaniu odcinkami istniejących
fundamentów w gruncie kategorii I II
Pozycja 6.Skucie nierówności betonu przy głębokości skucia do 1 cm pod izolację pionową z folii.
Pozycja 7.Izolacje pionowe ścian fundamentowych z folii kubełkowej bez gruntowania powierzchni.
Pozycja 8.Uzupełnienie elementów konstrukcyjnych niezbrojonych z betonu monolitycznego,ław
fundamentowych
Pozycja 9.Ściany bodni okiennej z bloczków betonowych na zprawie cementowej
Pozycja 10.Uzupeł. tynków kat. II,zaprawą cem wap./wap.suchogasz./na ścianach płaskich.
Pozycja 11.Podkłady na podłoŜu gruntowym, z betonu zwykłego i kruszywa naturalnego.
Pozycja 12.Izolacje przeciwwilgociowe powłokowe, pionowe, z emulsji asfaltowej pierwsza warstwa.
Pozycja 13.Izolacje przeciwwilgociowe powłokowe, pionowe, z emulsji asfaltowej kaŜda następna warstwa.
Pozycja 14.Ręczne zasypywanie wykopów liniowych o ścianach pionowych, głębokość wykopu do 1,5 m i
szerokość 0,8-1,5 m grunt kategorii I, II .
Pozycja 15.Roboty ziemne wykonywane koparkami przedsiębiernymi 0,25m3 z transportem urobku
samochodami samowyładowczymi na odl.do 1km. kategoria gruntu I, II.
Pozycja 16.Nakłady uzupełn. do tab. 0201-0213 za kaŜde dalsze 0,5km odl. transportu ponad 1km samochodami
samowył. 5-10t.
Pozycja 17.Uzupełnienie wylewek betonowych pod okienkami piwnicznymi o przekroju do 0,03 m2
Pozycja 18.ObrzeŜa betonowe o wymiarach 30x8 cm na podsypce cementowo piaskowej z wypełnieniem spoin
zaprawą cementową
Pozycja 19.Uzupełnienie nawierzchni betonowej o grubości 12 cm
Pozycja 20.Wywiezienie gruzu spryzmowanego samochodami samowyładowczymi na odległość do 1 km
Pozycja 21.Wywiezienie gruzu samochodami samowyładowczymi na kazdy 1 km,bez względu na rodzaj
konstrukcji
Element 2 - Roboty remontowe - Elewacja wschodnia. - grupa 45262520-2
Pozycja 1.Remonty cząstkowe chodników z płyt betonowych o wymiarach 50x50x7 cm na podsypce cementowo
piaskowej z wypełnieniem spoin zaprawą cementową
Pozycja 2.Wykopy o głębokości do 1,5 m o ścianach pionowych przy odkrywaniu odcinkami istniejących
fundamentów w gruncie kategorii I II
Pozycja 3.Skucie nierówności betonu przy głębokości skucia do 1 cm pod izolację pionową z folii.
Pozycja 4.Izolacje pionowe ścian fundamentowych z folii kubełkowej bez gruntowania powierzchni.
Pozycja 5.Ręczne zasypywanie wykopów liniowych o ścianach pionowych, głębokość wykopu do 1,5 m i
szerokość 0,8-1,5 m grunt kategorii I, II .
Element 3 - Roboty remontowe - Elewacja północna - grupa 45453000-7
Pozycja 1.Remonty cząstkowe chodników z płyt betonowych o wymiarach 50x50x7 cm na podsypce cementowo
piaskowej z wypełnieniem spoin zaprawą cementową
Element 4 - Roboty remontowe w pomieszczeniach dydaktycznych, technicznych, socjalnych. - grupa 45111220-6
Pozycja 1.Odbicie tynków wewnętrznych z zaprawy cementowo wapiennej o powierzchni ponad 5 m2 na
ścianach,filarach,pilastrach
Pozycja 2.Odgrzybianie ścian ceglanych o powierzchni ponad 5 m2,metodą dwukrotnego smarowania,
np.preparat Renogal
Pozycja 3.Izolacje i uszczelnienia z dwuskładnikowej, elastycznej zaprawy, np. Aquafin 2K grubości 2 mm na
powierzchniach pionowych, naraŜonych na działanie wody gruntowej
Pozycja 4.Tynki o grubości 2,5 cm na podłoŜach z cegły, wykonane ręcznie na ścianach płaskich: I warstwa
grub. 1 cm- np. Thermopal GP11, II warstwa grub. 1,5 cm- np. Thermopal SR 22.
Pozycja 5.Wywiezienie gruzu spryzmowanego samochodami samowyładowczymi na odległość do 1 km
Pozycja 6.Wywiezienie gruzu samochodami samowyładowczymi na kazdy 1 km,bez względu na rodzaj
konstrukcji
L.p.
1
Opis
Jedn.
Ilość
Roboty w zakresie usuwania gruzu
Roboty rozbiórkowe
Betonowanie bez zbrojenia
Roboty murowe
Roboty w zakresie okładania
Tynkowanie
Element 1- Roboty remontowe - Elewacja zachodnia.
1.1
DemontaŜ krat zabezpieczających bodnie okienne.
szt.
105,0000
szt.
15,0000
m3
18,2000
m3
6,2400
m3
9,9200
m2
55,8000
m2
55,8000
m3
0,5280
m3
1,5400
m2
12,3200
Obmiar:
15 * 7 = 105,0000
Razem = 105,0000
1.2
DemontaŜ oraz ponowny montaŜ krat okiennych.
Obmiar:
15,0000
1.3
Rozebranie ścian,wykonanych z cegieł na zaprawie cementowo
wapiennej
Obmiar:
0,25 * ( 31,00 + 1,40 * 15 ) * 1,40 = 18,2000
Razem = 18,2000
1.4
Rozbiórka elementów konstrukcji betonowych niezbrojonych o
grubości do 15 cm
Obmiar:
0,30 * 0,40 * ( 31,00 + 1,40 * 15 ) = 6,2400
Razem = 6,2400
1.5
Wykopy o głębokości do 1,5 m o ścianach pionowych przy
odkrywaniu odcinkami istniejących fundamentów w gruncie kategorii
I II
Obmiar:
31,00 * 0,40 * 0,80 = 9,9200
Razem = 9,9200
1.6
Skucie nierówności betonu przy głębokości skucia do 1 cm pod
izolację pionową z folii.
Obmiar:
31,00 * 1,80 = 55,8000
Razem = 55,8000
1.7
Izolacje pionowe ścian fundamentowych z folii kubełkowej bez
gruntowania powierzchni.
Obmiar:
55,80 = 55,8000
1.8
Uzupełnienie elementów konstrukcyjnych niezbrojonych z betonu
monolitycznego,ław fundamentowych
Obmiar:
0,40 * 0,30 * ( 1,40 * 2 + 1,60 ) = 0,5280
Razem = 0,5280
1.9
Ściany bodni okiennej z bloczków betonowych na zprawie
cementowej
Obmiar:
1,40 * 0,25 * ( 1,40 * 2 + 1,60 ) = 1,5400
Razem = 1,5400
1.10 Uzupeł. tynków kat. II,zaprawą cem wap./wap.suchogasz./na
ścianach płaskich.
Obmiar:
1,40 * ( 1,40 * 2 + 1,60 ) * 2 = 12,3200
Razem = 12,3200
EDBUD Moduł Kosztorys 3.21
-1-
Cena jedn.
Razem
L.p.
Opis
Jedn.
1.11 Podkłady na podłoŜu gruntowym, z betonu zwykłego i kruszywa
naturalnego.
Ilość
m3
0,2415
m2
6,1600
m2
6,1600
m3
70,6800
m3
60,7600
m3
60,7600
m
31,0000
m
31,0000
m2
41,1600
m3
24,4400
m3
24,4400
Obmiar:
0,15 * 1,15 * 1,40 = 0,2415
Razem = 0,2415
1.12 Izolacje przeciwwilgociowe powłokowe, pionowe, z emulsji
asfaltowej pierwsza warstwa.
Obmiar:
6,1600
1.13 Izolacje przeciwwilgociowe powłokowe, pionowe, z emulsji
asfaltowej kaŜda następna warstwa.
Obmiar:
6,1600
1.14 Ręczne zasypywanie wykopów liniowych o ścianach pionowych,
głębokość wykopu do 1,5 m i szerokość 0,8-1,5 m grunt kategorii I, II
.
Obmiar:
31,00 * 0,40 * 0,80 = 9,9200
31,00 * 1,40 * 1,40 = 60,7600
Razem = 70,6800
1.15 Roboty ziemne wykonywane koparkami przedsiębiernymi 0,25m3 z
transportem urobku samochodami samowyładowczymi na odl.do
1km. kategoria gruntu I, II.
Obmiar:
60,7600
1.16 Nakłady uzupełn. do tab. 0201-0213 za kaŜde dalsze 0,5km odl.
transportu ponad 1km samochodami samowył. 5-10t.
Obmiar:
60,7600
1.17 Uzupełnienie wylewek betonowych pod okienkami piwnicznymi o
przekroju do 0,03 m2
Obmiar:
31,0000
1.18 ObrzeŜa betonowe o wymiarach 30x8 cm na podsypce cementowo
piaskowej z wypełnieniem spoin zaprawą cementową
Obmiar:
31,0000
1.19 Uzupełnienie nawierzchni betonowej o grubości 12 cm
Obmiar:
31,00 * 1,40 - 1,40 * 1,60 = 41,1600
Razem = 41,1600
1.20 Wywiezienie gruzu spryzmowanego samochodami
samowyładowczymi na odległość do 1 km
Obmiar:
18,20 + 6,24 = 24,4400
Razem = 24,4400
1.21 Wywiezienie gruzu samochodami samowyładowczymi na kazdy 1
km,bez względu na rodzaj konstrukcji
Obmiar:
24,4400
Rozdział razem:
Wartość VAT [22,0%]:
Całkowita wartość rozdziału:
EDBUD Moduł Kosztorys 3.21
-2-
Cena jedn.
Razem
L.p.
2
Opis
Jedn.
Ilość
Roboty murowe
Roboty w zakresie okładania
Roboty remontowe i renowacyjne
Element 2 - Roboty remontowe - Elewacja wschodnia.
2.1
Remonty cząstkowe chodników z płyt betonowych o wymiarach
50x50x7 cm na podsypce cementowo piaskowej z wypełnieniem
spoin zaprawą cementową
m2
40,0240
m3
64,0384
m2
80,0480
m2
80,0500
m3
64,0400
Obmiar:
50,03 * 0,80 = 40,0240
Razem = 40,0240
2.2
Wykopy o głębokości do 1,5 m o ścianach pionowych przy
odkrywaniu odcinkami istniejących fundamentów w gruncie kategorii
I II
Obmiar:
50,03 * 1,60 * 0,80 = 64,0384
Razem = 64,0384
2.3
Skucie nierówności betonu przy głębokości skucia do 1 cm pod
izolację pionową z folii.
Obmiar:
50,03 * 1,60 = 80,0480
Razem = 80,0480
2.4
Izolacje pionowe ścian fundamentowych z folii kubełkowej bez
gruntowania powierzchni.
Obmiar:
80,0500
2.5
Ręczne zasypywanie wykopów liniowych o ścianach pionowych,
głębokość wykopu do 1,5 m i szerokość 0,8-1,5 m grunt kategorii I, II
.
Obmiar:
64,0400
Rozdział razem:
Wartość VAT [22,0%]:
Całkowita wartość rozdziału:
EDBUD Moduł Kosztorys 3.21
-3-
Cena jedn.
Razem
L.p.
3
Opis
Jedn.
Ilość
Roboty remontowe i renowacyjne
Element 3 - Roboty remontowe - Elewacja północna
3.1
Remonty cząstkowe chodników z płyt betonowych o wymiarach
50x50x7 cm na podsypce cementowo piaskowej z wypełnieniem
spoin zaprawą cementową
m2
Obmiar:
16,00 * 1,30 = 20,8000
Razem = 20,8000
Rozdział razem:
Wartość VAT [22,0%]:
Całkowita wartość rozdziału:
EDBUD Moduł Kosztorys 3.21
-4-
20,8000
Cena jedn.
Razem
L.p.
4
Opis
Jedn.
Ilość
Roboty w zakresie usuwania gruzu
Tynkowanie
Roboty remontowe i renowacyjne
Element 4 - Roboty remontowe w pomieszczeniach
dydaktycznych, technicznych, socjalnych.
4.1
Odbicie tynków wewnętrznych z zaprawy cementowo wapiennej o
powierzchni ponad 5 m2 na ścianach,filarach,pilastrach
m2
220,2268
m2
220,2300
m2
220,2300
m2
220,2300
m3
5,5058
m3
5,5100
Obmiar:
pomieszczenia od strony elewacji zachodniej:
( 6,68 + 1,00 * 2 ) * 2,72 = 23,6096
( 6,33 + 1,00 * 2 ) * 2,74 = 22,8242
10,36 * 2,70 = 27,9720
( 6,90 + 1,00 * 2 ) * 2,76 = 24,5640
pomieszczenia od strony elewacji wschodniej:
10,80 * 2,70 = 29,1600
8,58 * 2,70 = 23,1660
8,59 * 2,70 = 23,1930
13,20 * 2,70 = 35,6400
3,74 * 2,70 = 10,0980
Razem = 220,2268
4.2
Odgrzybianie ścian ceglanych o powierzchni ponad 5 m2,metodą
dwukrotnego smarowania, np.preparat Renogal
Obmiar:
220,2300
4.3
Izolacje i uszczelnienia z dwuskładnikowej, elastycznej zaprawy, np.
Aquafin 2K grubości 2 mm na powierzchniach pionowych,
naraŜonych na działanie wody gruntowej
Obmiar:
220,2300
4.4
Tynki o grubości 2,5 cm na podłoŜach z cegły, wykonane ręcznie na
ścianach płaskich: I warstwa grub. 1 cm- np. Thermopal GP11, II
warstwa grub. 1,5 cm- np. Thermopal SR 22.
Obmiar:
220,2300
4.5
Wywiezienie gruzu spryzmowanego samochodami
samowyładowczymi na odległość do 1 km
Obmiar:
220,23 * 0,025 = 5,5058
Razem = 5,5058
4.6
Wywiezienie gruzu samochodami samowyładowczymi na kazdy 1
km,bez względu na rodzaj konstrukcji
Obmiar:
5,5100
Rozdział razem:
Wartość VAT [22,0%]:
Całkowita wartość rozdziału:
EDBUD Moduł Kosztorys 3.21
-5-
Cena jedn.
Razem
