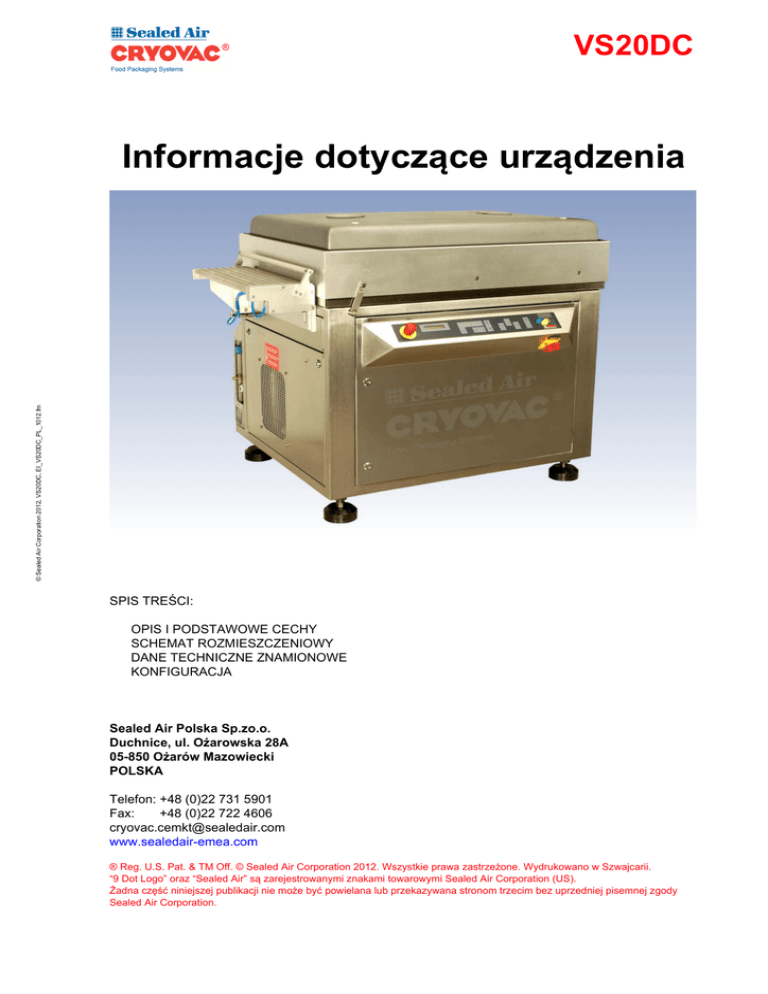

VS20DC
© Sealed Air Corporation 2012, VS20DC, EI_VS20DC_PL_1012.fm
Informacje dotyczące urządzenia
SPIS TREŚCI:
OPIS I PODSTAWOWE CECHY
SCHEMAT ROZMIESZCZENIOWY
DANE TECHNICZNE ZNAMIONOWE
KONFIGURACJA
Sealed Air Polska Sp.zo.o.
Duchnice, ul. Ożarowska 28A
05-850 Ożarów Mazowiecki
POLSKA
Telefon: +48 (0)22 731 5901
Fax:
+48 (0)22 722 4606
[email protected]
www.sealedair-emea.com
® Reg. U.S. Pat. & TM Off. © Sealed Air Corporation 2012. Wszystkie prawa zastrzeżone. Wydrukowano w Szwajcarii.
“9 Dot Logo” oraz “Sealed Air” są zarejestrowanymi znakami towarowymi Sealed Air Corporation (US).
Żadna część niniejszej publikacji nie może być powielana lub przekazywana stronom trzecim bez uprzedniej pisemnej zgody
Sealed Air Corporation.
1
Opis i podstawowe cechy
1.1
Opis
Półautomatyczna pakowarka Cryovac® VS20DC z komorą próżniową i przenośnikiem taśmowym, z przełączalną próżnią miękką i twardą jest przeznaczona do pakowania w woreczki Cryovac® małych/średnich porcji produktów wrażliwych na działanie próżni, takich jak wrażliwe sery lub mięso drobiowe z przeznaczeniem do dalszego przetwórstwa przemysłowego/sprzedaży detalicznej.
Zwiera ona wiele nowych rozwiązań stanowiących wynik aktualnych osiągnięć techniki pakowania próżniowego Cryovac® DC wykorzystującej próżnię miękką. Jedyne
zewnętrzne media robocze wymagane do eksploatacji maszyny to prąd elektryczny
i sprężone powietrze.
Maszyna jest sterowana za pośrednictwem sterownika PLC (układ sterowania z
pamięcią programowalną), który nadzoruje i inicjuje każdą fazę pracy w przebiegu
eksploatacji maszyny. Układ ten zawiera 5 programów o parametrach, które mogą
zostać dostosowane do konkretnych wymagań. Czynność programowania jest bardzo prosta i jest podejmowana na pulpicie operatora wyposażonym w przyciski
foliowe oraz wyświetlacz ciekłokrystaliczny (LCD).
Konstrukcja maszyny jest prosta i solidna. Wszystkie krytyczne części maszyny
zostały zabezpieczone przed środowiskiem o działaniu korozyjnym, często występującym w pomieszczeniach mieszczących instalacje przetwórcze i linie pakowania
produktów spożywczych. Maszyna została skonstruowana w sposób ergonomiczny,
z myślą o bezpieczeństwie i higienie, jest prosta w obsłudze, łatwa do utrzymania w
czystości i niekłopotliwa w konserwacji, ze względu na możliwość zdjęcia bocznych
osłon. Spełnia ona wszystkie istotne wymagania przepisów Unii Europejskiej dotyczących bezpieczeństwa i higieny.
2
© Sealed Air Corporation 2012, VS20DC, EI_VS20DC_PL_1012.fm
Operator kładzie produkty na wewnętrznym przenośniku taśmowym i naciska przycisk uruchomienia START - powoduje to zamknięcie komory i rozpoczęcie cyklu
próżniowego. Po zakończeniu cyklu próżniowego, produkty poddane działaniu próżni są przenoszone na przenośnik wałkowy wyprowadzający.
1.2
Podstawowe cechy
•
•
•
•
•
•
•
•
© Sealed Air Corporation 2012, VS20DC, EI_VS20DC_PL_1012.fm
•
•
Tryb obsługi ręcznej, obsługa przez 1 operatora
Wydajność maszyny do 2 cyklów roboczych/min (zależnie od produktu)
Przenośnik taśmowy napędzany, o regulowanej wysokości (2 położenia, nie
są dostępne dla VS20DC-350)
Układ Ultravac i układ regulacji próżni jako wyposażenie wytwarzania próżni
twardej
Możliwość przełączania z próżni miękkiej na próżnię twardą (łatwa do usunięcia ścianka działowa, możliwość wyboru spośród (5 nastawnych programów)
System zgrzewania Ultrasealing®
– Belka zgrzewająca pracująca w systemie monoactive, pod kontrolą mikroprocesora, nie wymagająca chłodzenia wodą, o regulowanym nacisku
zgrzewania
Nowy pulpit operatora z przyciskami foliowymi TD 200 oraz sterownik
PLC S7-200
Aktywne urządzenia zabezpieczające w połączeniu z systemem sterowania
odpornym na uszkodzenia o kategorii bezpieczeństwa 2, zapewniające bezpieczeństwo systemu zgodne z aktualnym stanem techniki
Konstrukcja uwzględniająca wymogi higieniczne; dobry dostęp dla zapewnienia łatwości i skuteczności czyszczenia
Solidna konstrukcja wysokiej jakości wykonana całkowicie z materiałów dopuszczonych do wykorzystania w praktyce przetwórstwa spożywczego
3
Schemat rozmieszczeniowy
© Sealed Air Corporation 2012, VS20DC, EI_VS20DC_PL_1012.fm
2
Rys. 2-1, Schemat rozmieszczeniowy VS20DC standard
4
© Sealed Air Corporation 2012, VS20DC, EI_VS20DC_PL_1012.fm
Rys. 2-2, Schemat rozmieszczeniowy VS20DC-350 (dostępny tylko z przenośnikami o wałkach nienapędzanych)
5
3
Dane techniczne znamionowe
3.1
Wymiary maszyny
Długość, szerokość i
wysokość
3.2
patrz schemat rozmieszczeniowy maszyny
Masa
3.3
Media robocze
3.3.1
Sprężone powietrze
Rodzaj powietrza
Ciśnienie
Średnica przewodu
doprowadzającego
Zużycie
Zużycie
czyste i suche
6 bar
15/21 mm
10 Nm³/h w konfiguracji standardowej
13 Nm³/h z opcjonalnym przenośnikiem
wyprowadzającym
giętki przewód rurowy o średnicy wewnętrznej
12,5 mm
Przyłącze
3.3.2
Zasilanie elektryczne
Napięcie
Liczba faz
Częstotliwość
Godzinowe zużycie energii
elektrycznej (średnie)
Moc zainstalowana
Zabezpieczenie prądowe
3.3.3
400 V
3 + ziemia
50/60 Hz
6,5 kWh
13 kW
40 A
Próżnia
300 m3/h Busch RA0305 (standardowo)
gwint G2” (dla wersji bez pompy)
Pompa główna
Przyłącze
6
© Sealed Air Corporation 2012, VS20DC, EI_VS20DC_PL_1012.fm
ok. 650 kg
3.4
Charakterystyki robocze
3.4.1
Wymiary produktu
Długość
Wysokość
(próżnia miękka)
Wysokość
(próżnia twarda)
Masa
© Sealed Air Corporation 2012, VS20DC, EI_VS20DC_PL_1012.fm
3.4.2
Urządzenie tnące
Koncepcja działania
do 185 mm
do 340 mm
maks. 30 kg
masa całkowita na
przenośnik
maks. 70 kg
masa całkowita na
przenośnik
920 mm
Patrz schemat rozmieszczeniowy 2 Schemat
rozmieszczeniowy, strona 4
przecinanie 100%
1 podłużna belka zgrzewająca
Dane dotyczące woreczków
Długość
Szerokość
Typ (typy) woreczków
3.4.4
VS20DC-350 wersja
maks. 500 mm
do 185 mm
Belka zgrzewająca
Długość belki podłużnej
Wysokość
3.4.3
VS20DC standard
maks. 500 mm
do 185 mm
dostosowana do produktu
dostosowana do produktu
aktualny asortyment woreczków
termokurczliwych Cryovac®
(automatyczne doprowadzanie wyłącznie w
przypadku użycia woreczków OSB™)
Dane funkcjonalne
Szybkość robocza
Poziom hałasu
Liczba operatorów
2 cyklów roboczych/min
72 dB (A) na stanowisku pracy operatora
1 operator
7
Konfiguracja
4.1
Standard
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
4.2
Wersje
•
•
•
•
4.3
Na życzenie alternatywny układ zasilania
Standardowa maszyna o ruchu z lewej strony na prawą lub z prawej strony na
lewą (tylko zmiana kierunku ruchu przenośnika taśmowego oraz przenośnika
wyprowadzającego napędzanego silnikiem)
Standardowa maszyna bez pompy głównej
VS20DC-350 dla produktów do 340mm (dostępny tylko z przenośnikami o
wałkach nienapędzanych)
Opcje
•
•
4.4
VS20DC z komorą dzieloną
Możliwość przełączania z próżni miękkiej na próżnię twardą (zdejmowana
ścianka działowa)
5 programów próżni (w obrębie wszystkich programów możliwość przełączenia z próżni miękkiej na próżnię twardą)
Sterownik Siemens PLC S7-200
Pulpit operatora z przyciskami foliowymi TD-200
Przenośnik taśmowy o napędzie pneumatycznym (nie jest dostępny dla
VS20DC-350)
1 poprzeczna belka zgrzewająca z przodu, obejmująca:
– system zgrzewający typu Ultraseal®
– Zespół końcowego obcinania folii
Układ Ultravac (dla próżni twardej)
Układ kontroli próżni
Układ regulacji próżni miękkiej
Pompa próżniowa
Zestaw części zamiennych
Zestaw instalacyjny
Techniczny podręcznik użytkowania
Deklaracja zgodności
Przenośnik wyprowadzający napędzany silnikiem (nie jest dostępny dla wersji
VS20DC-350).
Przenośnik doprowadzający (nie jest dostępny dla VS20DC-350 lub jako zestaw rozszerzający)
Zalecany skład linii produkcyjnej
•
•
BL19M2 + VS20DC + ST12
VS20DC-350 + ST08-350
