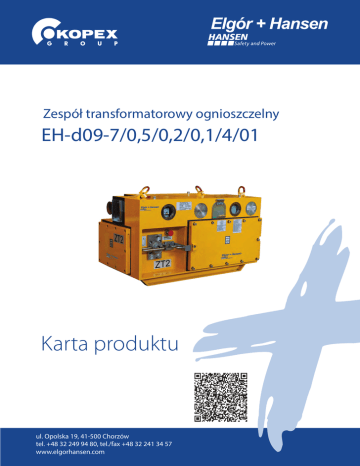

EH-d09-7/0,5/0,2/0,1/4/01

Zespół transformatorowy ognioszczelny
EH-d09-7/0,5/0,2/0,1/4/01
Karta produktu
ul. Opolska 19, 41-500 Chorzów
tel. +48 32 249 94 80, tel./fax +48 32 241 34 57
www.elgorhansen.com
CECHY CHARAKTERYSTYCZNE
Ognioszczelny zespół transformatorowy typu EH-d09-7/0,5/0,2/0,1/4/01 jest elektrycznym urządzeniem przystosowanym
do pracy w instalacjach elektrycznych o napięciu znamionowym 500V1. Zespół przeznaczony jest do zasilania oraz sterowania odbiorników jednofazowych i trójfazowych o napięciu znamionowym:
• 3x133V z jednego chronionego odpływu z możliwością zamiany kolejności faz,
• 3x231V z dwóch niezależnych chronionych odpływów,
• 42V z jednego chronionego odpływu.
Zespół jest urządzeniem w wykonaniu przeciwwybuchowym i zgodnie z polskimi przepisami Prawa Geologicznego i Górniczego może być instalowany w podziemnych wyrobiskach zakładów górniczych niemetanowych i metanowych ze stopniem zagrożenia metanowego „a”, „b”, „c” oraz klasy „A” i „B” zagrożenia wybuchem pyłu węglowego. Zastosowane zabezpieczenia elektroenergetyczne oraz przyjęty system sterowania i współpracy z blokadami technologicznymi z wykorzystaniem
obwodów iskrobezpiecznych, zapewniają bezpieczną współpracę z zasilanymi urządzeniami i/lub maszynami górniczymi.
Konstrukcja zespołu opracowana została zgodnie z wymaganiami dyrektywy 94/9/WE (ATEX). Opcjonalnie zespół transformatorowy przystosowany jest do podłączenia układu transmisji danych umożliwiający odczyt informacji technologicznych
i ich przesył na powierzchnię kopalni (np. do dyspozytora).
BUDOWA
Osłona ognioszczelna zespołu transformatorowego stanowi zwartą jednolitą konstrukcję z podziałem na przedziały:
• przedział przyłączowy dopływowy,
• p
rzedział główny, wyposażony w transformator główny, łączniki, obwody kontroli i sterowania, zabezpieczenia upływowe
oraz nadmiarowo-prądowe, zaciski przyłączowe dla wyprowadzenia przewodów oponowych i/lub kabli elektroenergetycznych zasilających odbiorniki elektryczne.
OPIS DZIAŁANIA
Zespół transformatorowy wyposażony jest w trzy niezależne chronione odpływy trójfazowe oraz jeden niezależny chroniony odpływ jednofazowy. Każdy z odpływów wyposażony jest w zabezpieczenie chroniące od skutków zwarcia. Odpływy
zasilające odbiorniki napięciem trójfazowym dodatkowo zabezpieczono od skutków przeciążenia i asymetrii obciążenia.
Przekaźniki sterownicze i kontroli ciągłości uziemienia umożliwiają kontrolę ciągłości uziemienia oraz sterowanie zdalne.
Sterowanie zdalne poszczególnych odpływów można również realizować z wykorzystaniem pulpitu sterowniczego lub
przycisku sterowniczego za pomocą zewnętrznych lub wewnętrznych separatorów z obwodami iskrobezpiecznymi (nie
stanowią standardowego wyposażenia zespołu transformatorowego). Dodatkowo zespół wyposażono w przyciski z możliwością sterowania lokalnego.
Ochrona zasilanej instalacji przed skutkami obniżenia rezystancji izolacji doziemnej realizowana jest przez zastosowanie
zabezpieczeń upływowych – centralno-blokujących. Układ sterowania łączników umożliwia niezależną pracę odbiorników
zasilanych z odpływów trójfazowych (również w układzie rewersyjnym) oraz jednofazowych. Zespół transformatorowy wyposażono w urządzenie kontrolno-sygnalizacyjne.
Zespół transformatorowy posiada możliwość przystosowania do zasilania napięciem 1000V. Zmiana ta powoduje zmianę typu urządzenia. W przypadki zaistnienia takiej
1
potrzeby należy skontaktować się z serwisem Elgór + Hansen S.A.
www.elgorhansen.com
Zespół transformatorowy ognioszczelny
EH-d09-7/0,5/0,2/0,1/4/01
DANE TECHNICZNE
Znamionowe napięcie izolacji
1000V
Znamionowe napięcie łączeniowe
500V2
Moc znamionowa
7kVA
Częstotliwość znamionowa
F104
50Hz
- 111 (133V) do 15,1A
- 121 (231V) do 8,7A
- 131 (231V) do 8,7A
Zmionowy prąd odpływów trójfazowych:
Sumaryczna wartość prądu odpływów 231V
121,131 do 8,7A
Znamionowy prąd odpływu jednofazowego 42V:
- 011(013) do 4,7A
Ilość odpływów obwodów 133V i 231V
3
Ilość odpływów obwodów 42V
1
Napięcie obwodów pomocniczych
42V
Kategoria użytkowania
AC3
Stopień ochrony
IP54
Masa
~ 400kg
SCHEMAT URZĄDZENIA
K111
T001
111
K121
121
231V
231V
F
Q001
0,5kV
K211.1
F
T009
211
133V
K211.2
K304
30.
42V
Q, K – aparatura łączeniowa,
T – transformator,
F – bezpiecznik.
Zespół transformatorowy posiada możliwość przystosowania do zasilania napięciem 1000V. Zmiana ta powoduje zmianę typu urządzenia. W przypadki zaistnienia takiej
2
potrzeby należy skontaktować się z serwisem Elgór + Hansen S.A.
ul. Opolska 19, 41-500 Chorzów
tel. +48 32 249 94 80, tel./fax +48 32 241 34 57
www.elgorhansen.com
Zespół transformatorowy ognioszczelny
EH-d09-7/0,5/0,2/0,1/4/01
RYSUNEK WYMIAROWY
1105 mm
560 mm
615 mm
1170 mm
CECHA BUDOWY PRZECIWWYBUCHOWEJ
1453
Producent: Kopex Electric Systems S.A.
Standartowo zespół wyposażony jest: na stronie dopływowej w jeden wpust przewodowo-kablowy typu EH-d04/03 oraz
na stronie odpływowej obwodów trójfazowych w złącze ognioszczelne i dwa wpusty EH-d04/02. W zależności od potrzeb
klienta zespół może być wyposażony na stronie dopływowej w dodatkowy wpust przewodowo-kablowy EH-d04/... oraz na
stronie odpływowej w inne typy wpustów przewodowo kablowych.
ZAMAWIANIE
Przy zamawianiu należy określić:
• wyposażenie opcjonalne,
• e
wentualne wytyczne co do zmiany wyposażenia zespołu transformatorowego w inne typy wpustów przewodowo-kablowych EH-d04/.
