różne (24)

NOWE
PODZESPOŁY

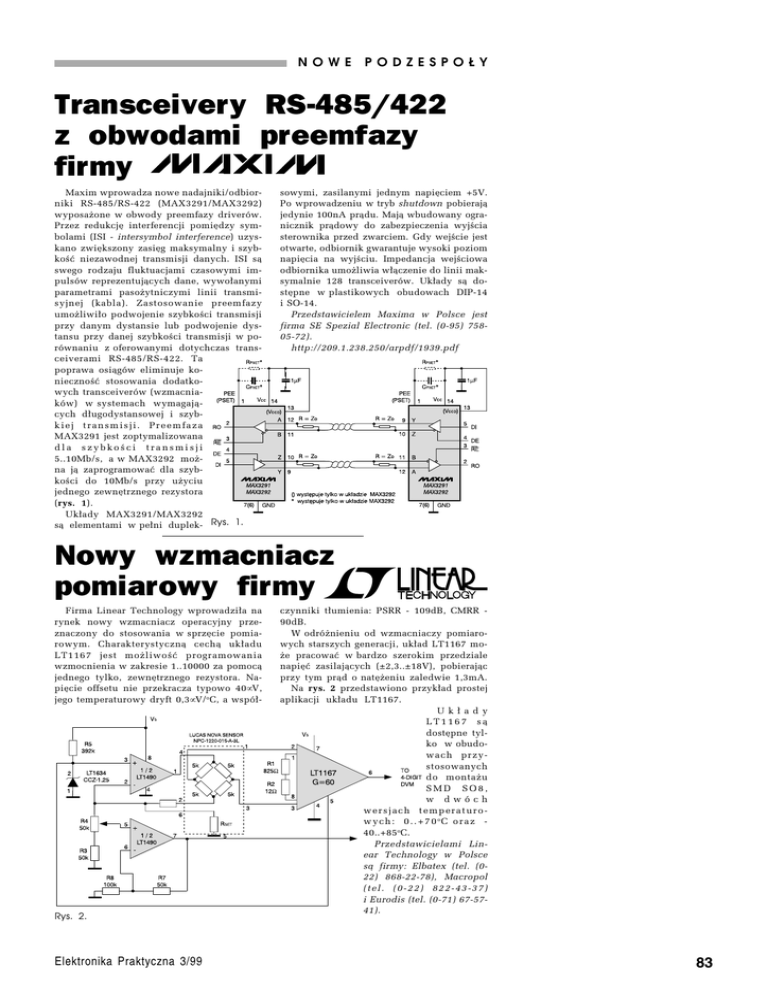

Transceivery RS−485/422
z obwodami preemfazy
firmy
Maxim wprowadza nowe nadajniki/odbiorniki RS-485/RS-422 (MAX3291/MAX3292)
wyposaøone w†obwody preemfazy driverÛw.
Przez redukcjÍ interferencji pomiÍdzy symbolami (ISI - intersymbol interference) uzyskano zwiÍkszony zasiÍg maksymalny i†szybkoúÊ niezawodnej transmisji danych. ISI s¹
swego rodzaju fluktuacjami czasowymi impulsÛw reprezentuj¹cych dane, wywo³anymi
parametrami pasoøytniczymi linii transmisyjnej (kabla). Zastosowanie preemfazy
umoøliwi³o podwojenie szybkoúci transmisji
przy danym dystansie lub podwojenie dystansu przy danej szybkoúci transmisji w†porÛwnaniu z†oferowanymi dotychczas transceiverami RS-485/RS-422. Ta
poprawa osi¹gÛw eliminuje koniecznoúÊ stosowania dodatkowych transceiverÛw (wzmacniakÛw) w†systemach wymagaj¹cych d³ugodystansowej i szybkiej transmisji. Preemfaza
MAX3291 jest zoptymalizowana
dla szybkoúci transmisji
5..10Mb/s, a†w†MAX3292 moøna j¹ zaprogramowaÊ dla szybkoúci do 10Mb/s przy uøyciu
jednego zewnÍtrznego rezystora
(rys. 1).
Uk³ady MAX3291/MAX3292
s¹ elementami w†pe³ni duplek- Rys. 1.
sowymi, zasilanymi jednym napiÍciem +5V.
Po wprowadzeniu w†tryb shutdown pobieraj¹
jedynie 100nA pr¹du. Maj¹ wbudowany ogranicznik pr¹dowy do zabezpieczenia wyjúcia
sterownika przed zwarciem. Gdy wejúcie jest
otwarte, odbiornik gwarantuje wysoki poziom
napiÍcia na wyjúciu. Impedancja wejúciowa
odbiornika umoøliwia w³¹czenie do linii maksymalnie 128 transceiverÛw. Uk³ady s¹ dostÍpne w†plastikowych obudowach DIP-14
i†SO-14.
Przedstawicielem Maxima w†Polsce jest
firma SE Spezial Electronic (tel. (0-95) 75805-72).
http://209.1.238.250/arpdf/1939.pdf
Nowy wzmacniacz
pomiarowy firmy
Firma Linear Technology wprowadzi³a na
rynek nowy wzmacniacz operacyjny przeznaczony do stosowania w†sprzÍcie pomiarowym. Charakterystyczn¹ cech¹ uk³adu
LT1167 jest moøliwoúÊ programowania
wzmocnienia w†zakresie 1..10000 za pomoc¹
jednego tylko, zewnÍtrznego rezystora. NapiÍcie offsetu nie przekracza typowo 40µV,
jego temperaturowy dryft 0,3µV/o C, a†wspÛ³-
Rys. 2.
Elektronika Praktyczna 3/99
czynniki t³umienia: PSRR - 109dB, CMRR 90dB.
W†odrÛønieniu od wzmacniaczy pomiarowych starszych generacji, uk³ad LT1167 moøe pracowaÊ w†bardzo szerokim przedziale
napiÍÊ zasilaj¹cych (±2,3..±18V), pobieraj¹c
przy tym pr¹d o†natÍøeniu zaledwie 1,3mA.
Na rys. 2 przedstawiono przyk³ad prostej
aplikacji uk³adu LT1167.
U k ³ a d y
LT1167 s¹
dostÍpne tylko w†obudowach przystosowanych
do montaøu
SMD SO8,
w†dwÛch
wersjach temperaturow y c h : 0 . . + 7 0 oC † o r a z 40..+85 oC.
Przedstawicielami Linear Technology w†Polsce
s¹ firmy: Elbatex (tel. (022) 868-22-78), Macropol
(tel. (0-22) 822-43-37)
i Eurodis (tel. (0-71) 67-5741).
83
NOWE
PODZESPOŁY
Samochodowy wzmacniacz
mocy audio 4x40W firmy
Philips Semiconductors naleøy do úwiatowej czo³Ûwki producentÛw monolitycznych
akustycznych wzmacniaczy mocy, oferuj¹c
elementy o†coraz lepszych parametrach i†coraz wiÍkszej mocy. Ostatnim opracowaniem
firmy jest poczwÛrny wzmacniacz do zastosowaÒ motoryzacyjnych, charakteryzuj¹cy siÍ
duø¹ moc¹ wyjúciow¹ i†rozlicznymi zabezpieczeniami.
TDA8571J (rys. 3) jest scalonym wzmacniaczem mocy pracuj¹cym w†klasie B, montowanym w†23-wyprowadzeniowej jednorzÍdowej, plastikowej obudowie mocy. Zawiera cztery identyczne wzmacniacze mostkowe (BTL), kaødy o†ustalonym wzmocnieniu 34dB i†mocy wyjúciowej 40W (EIAJ)
przy obci¹øeniu 4Ω.
Zastosowanie TDA8571J wymaga uøycia
bardzo niewielu elementÛw zewnÍtrznych.
Uk³ad zapewnia ma³e wyjúciowe napiÍcie
offsetu oraz dobre t³umieniem tÍtnieÒ zasilania. Jest zabezpieczony przed spadkiem
obci¹øenia, zwarciem wyjúcia do linii masy,
lub zasilania, zwarciem obci¹øenia, prze-
grzaniem, odwrotn¹ polaryzacj¹ zasilania
i†wy³adowaniami elektrostatycznymi. Jego
w³¹czanie i†wy³¹czanie nie powoduje trzaskÛw.
Uk³ad ma wyjúcie diagnostyczne uaktywniaj¹ce siÍ przy wykorzystaniu zniekszta³ceÒ
nieliniowych na wyjúciu, przy zwarciu wyjúcia lub przegrzaniu struktury uk³adu. Inna
z†koÒcÛwek s³uøy do ustawienia trybÛw pracy: aktywnego, wyciszania (mute) i†oczekiwania (standby).
Przedstawicielami Philipsa w†Polsce s¹
firmy: Eurodis (tel. (0-71) 675-741), Spoerle
(tel. (0-22) 606-04-47) i Setron (tel. (0-22)
634-47-36).
http://www-us2.semiconductors.philips.com/acrobat/datasheets/TDA8571J_1.pdf
Rys. 3.
Power Integrations zapowiada nowy
układ TinySwitch przeznaczony
do zasilaczy
Power Integrations, firma znana z†produkcji uk³adÛw TopSwitch do zasilaczy impulsowych, zapowiada produkcjÍ nastÍpnej rodziny uk³adÛw nazwanych TinySwitch. S¹
one przeznaczone do wykorzystania w†zasilaczach ma³ej mocy (do 10W). Istotn¹ ich
cech¹ jest energooszczÍdnoúÊ. Standardowy
zasilacz pobiera energiÍ nawet wtedy kiedy
nie jest obci¹øony. Przy masowym uøyciu
sprzÍtu elektronicznego pracuj¹cego w†tak
zwanym trybie oczekiwania (stand by) zuøywane s¹ ogromne iloúci energii elektrycznej. Na przyk³ad w†USA uøytkownicy wydaj¹ oko³o 3,5 miliarda dolarÛw na utrzymanie swoich urz¹dzeÒ w†trybie ìstand byî.
Zaproponowana przez Power Integrations
technologia EcoSmart zdecydowanie ogranicza zuøycie energii przez urz¹dzenia w³¹czo-
ne do kontaktu, a†nie uøywane. Zuøycie energii przez zasilacz zbudowany w†oparciu o†TinySwitch wynosi mniej niø 100mW, podczas
gdy inne zasilacze zuøywaj¹ jej oko³o dwadzieúcia razy wiÍcej.
Uk³ady rodziny TinySwitch posiadaj¹ kilka, niedostÍpnych do tej pory w†zasilaczach
o†mocy poniøej 10W, moøliwoúci.
Uproszczona zosta³a czÍúÊ kontrolna uk³adu. Zastosowanie nowych rozwi¹zaÒ pozwo-
Rys. 4.
Rys. 5.
84
li³o na eliminacjÍ transformatora sieciowego
i†uk³ad moøe byÊ zasilany bezpoúrednio
z†sieci. Zastosowanie nowej technologii pozwoli³o na zmniejszenie liczby elementÛw
zewnÍtrznych do 18 (rys. 4†i 5).
Karty katalogowe i†przyk³adowe aplikacje
s¹ dostÍpne w†serwerze ftp://ftp.macropol.com.pl
Elektronika Praktyczna 3/99
NOWE
PODZESPOŁY
Szybki mikrokontroler
z przetwornikiem A/C
i modulatorem PWM firmy
DS87C550 - nowy uk³ad Dallas Semiconductor - naleøy do najszybszych mikrokontrolerÛw z†rdzeniem 8051. Pracuje przy czÍstotliwoúci zegara DC..33MHz. Chociaø jest
do trzech razy szybszy od 8051, jest z†nim
w†pe³ni kompatybilny pod wzglÍdem rozmieszczenia wyprowadzeÒ i†listy rozkazÛw.
Dysponuje ponadto bogatym wyposaøeniem
dodatkowym (rys. 6).
WewnÍtrzny przetwornik A/C uk³adu ma
8 kana³Ûw analogowych i†10-bitow¹ rozdzielczoúÊ. Jego obs³ugÍ u³atwiaj¹ dwa rejestry
porÛwnywania, ktÛre monitoruj¹ wartoúci
wyjúciowe i†generuj¹ przerwania wtedy, gdy
wartoúci te mieszcz¹ siÍ wewn¹trz lub na
zewn¹trz przedzia³Ûw zadanych przez uøytkownika.
Modulator szerokoúci impulsÛw (PWM) ma
4†kana³y o†8-bitowej rozdzielczoúci, ktÛre
mog¹ pos³uøyÊ do sterowania silnikami lub
regulacji napiÍcia. Kana³y PWM mog¹ byÊ
po³¹czone w†pary - otrzymuje siÍ wtedy 2†kana³y o†rozdzielczoúci 16 bitÛw.
Uk³ad zawiera cztery rejestry capture i†trzy
rejestry compare sprzÍøone z†16-bitowymi
timerami/licznikami. DziÍki 16-bitowej rozdzielczoúci funkcje te zapewniaj¹ precyzyjne
pomiary i†obs³ugÍ zdarzeÒ zewnÍtrznych
w†czasie rzeczywistym.
Funkcja rozci¹gania cykli kontrolera umoøliwia sprzÍganie szybkiego procesora ze starszymi, wolniejszymi peryferiami przez spowolnienie taktowania magistrali w†trakcie
dostÍpu z†zewn¹trz.
DS87C550 dysponuje teø specjalnym trybem pracy (PMM - Power Management Mode), w†ktÛrym dziÍki podzia³owi czÍstotliwoúci zegara zmniejsza siÍ pobÛr mocy. Zawiera teø uk³ad mnoøenia czÍstotliwoúci zegara umoøliwiaj¹cy zastosowanie taÒszego
kwarcu o†mniejszej czÍstotliwoúci.
Nowy procesor Dallas Semiconductor wyposaøono teø w†funkcje zapewniaj¹ce niezawodne dzia³anie: reset po spadku napiÍcia
zasilania (power-fail reset), ostrzeganie przed
awari¹ zasilania (early-warning power-fail)
i†timer watchdog.
Inne w³aúciwoúci nowego procesora: 55
wyprowadzeÒ wejúcia/wyjúcia i†dwa w†pe³ni
dupleksowe porty szeregowe, 256B scratchpad RAM, 8KB EPROM, dodatkowy 1KB
wewnÍtrznej pamiÍci SRAM, dwa wskaüniki
danych do dekrementacji i†inkrementacji adresÛw. OprÛcz tego procesor moøe obs³uøyÊ
do szeúciu przerwaÒ zewnÍtrznych. Przy jego projektowaniu wykorzystano specjalne
techniki redukcji zak³ÛceÒ elektromagnetycznych EMI. DostÍpne wersje obudÛw: PLCC68, PQFP-80, CLCC-68 (z okienkiem).
Przedstawicielem Dallasa w†Polsce s¹ firmy: WG-Electronics (tel. (0-22) 621-77-04)
oraz Soyter (tel. (0-22) 685-30-04).
http://www.dalsemi.com/DocControl/
PDFs/87c550.pdf
Rys. 6.
Elektronika Praktyczna 3/99
85
NOWE
PODZESPOŁY
NOWE
PODZESPOŁY
Supervisory CPU
z pamięcią SPI EEPROM
firmy
Nowe uk³ady Xicora X5163/X5165 ³¹cz¹ cztery popularne
funkcje: sterowanie
resetem przy w³¹czaniu zasilania, timer watchdog, nadzÛr napiÍcia zasilania i†szeregow¹ pamiÍÊ EEPROM
(rys. 7). Taka kombinacja zmniejsza koszty,
redukuje wymagan¹ powierzchniÍ p³ytki drukowanej i†zwiÍksza niezawodnoúÊ systemu.
Po doprowadzeniu do uk³adu zasilania,
aktywizuje siÍ uk³ad power-on reset, ktÛry
utrzymuje wyjúcie !RESET/RESET w†stanie
aktywnym przez okreúlony czas. Umoøliwia
to ustabilizowanie siÍ zasilacza i†oscylatora,
zanim procesor zacznie wykonywanie kodu.
Timer watchdog dostarcza niezaleønego
mechanizmu zabezpieczaj¹cego dla mikrokontrolerÛw. Gdy mikrokontroler nie zresetuje timera w†wybranym przedziale czasu,
uk³ad aktywuje sygna³ !RESET/RESET. Uøytkownik moøe wybraÊ przedzia³ czasu
z†trzech ustalonych wartoúci.
Obwody detekcji zbyt niskiego napiÍcia
zasilania resetuj¹ system gdy napiÍcie Vcc
spadnie poniøej progu minimalnego napiÍcia. Wyjúcie jest aktywne
dopÛki Vcc nie powrÛci do w³aúciwego poziomu roboczego i†nie
ustabilizuje siÍ. DostÍpnych jest
5†standardowych wartoúci progÛw prze³¹czania. Uk³ady Xicora umoøliwiaj¹ ponadto
przeprogramowanie progu dla spe³nienia specyficznych wymagaÒ.
WewnÍtrzna pamiÍÊ EEPROM jest ³atwo
programowalna poprzez szeregowy interfejs
SPI (tryby pracy 2MHz). Fragment (1/4, 1/
2) lub ca³a matryca pamiÍci moøe byÊ zabezpieczona przed zapisem (zabezpieczenie
Block Lock).
DostÍpne s¹ wersje uk³adÛw z†resetem aktywnym w†stanie niskim i†wysokim, o†rÛønych zakresach napiÍcia zasilania: 1,8..3,6V,
2,7..5,5V i†4,5..5,5V oraz w†rÛønych obudowach: TSSOP-14 i†SOIC-8.
Przedstawicielami Xicora w†Polsce s¹ firmy: Elatec (tel. (0-12) 413-89-29) i Setron
(tel. (0-22) 634-47-36).
http://www.xicor.com/PDF_Files/
x5163.pdf
Rys. 7.
