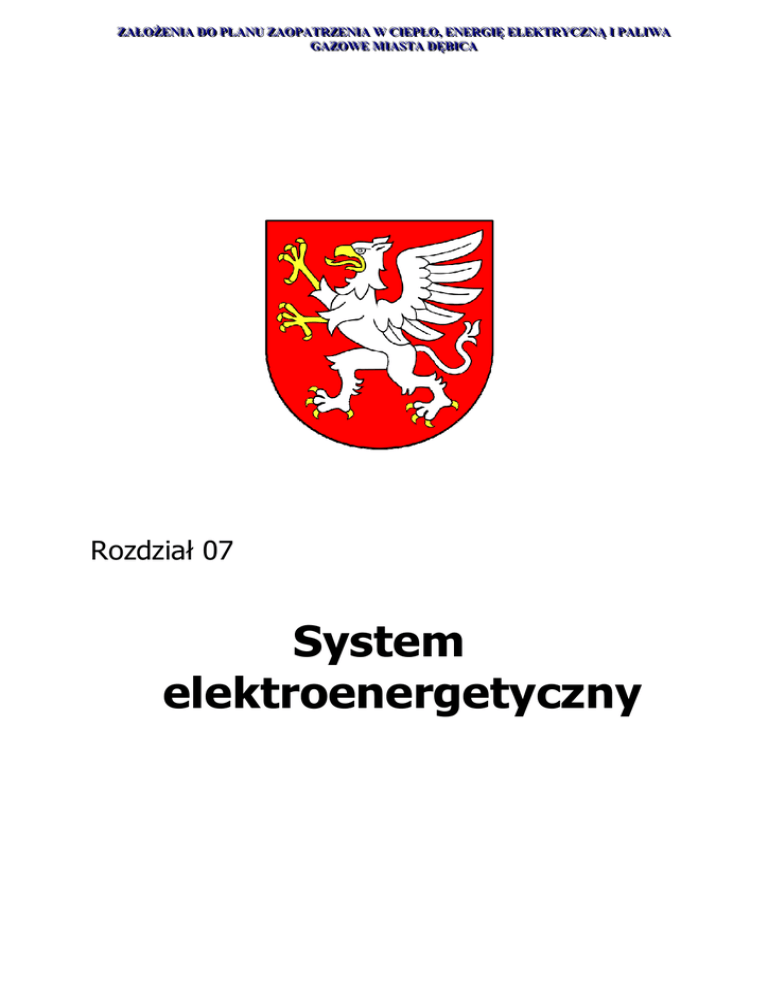

Rozdział 07
System
elektroenergetyczny
Nr projektu:
X-2796.07
Str./str.:
1/13
KOD DCC
Spis treści:
7.1
Informacje ogólne ............................................................................................... 2
7.2
System zasilania w energię elektryczną ........................................................... 2
7.2.1
SIEĆ WN NA TERENIE MIASTA, GŁÓWNE PUNKTY ZASILANIA (GPZ).............................. 2
7.2.2
SIEĆ ŚREDNIEGO I NISKIEGO NAPIĘCIA, STACJE ENERGETYCZNE SN/NN ....................... 6
7.3
Źródła wytwarzania energii elektrycznej........................................................... 7
7.4
Zapotrzebowanie na energię elektryczną ......................................................... 7
7.5
Ocena systemu elektroenergetycznego............................................................ 9
7.6
System elektroenergetyczny – przewidywane zmiany .................................. 10
Załączniki:
1. Zapotrzebowanie na energię elektryczną terenów rozwojowych
Nr projektu:
X-2796.07
Str./str.:
2/13
KOD DCC
7.1 Informacje ogólne
Miasto Dębica zaopatrywane jest w energię elektryczną przez ENION Spółka Akcyjna
ul. Łagiewnicka 60, 30-417 Kraków, Oddział w Tarnowie - Zakład Energetyczny Tarnów
z siedzibą w Tarnowie przy ul. Lwowskiej 72-96b.
Spółka posiada następujące koncesje:
•
PEE – przesyłanie i dystrybucja energii elektrycznej,
•
DEE – dystrybucja energii elektrycznej.
Taryfa dla energii elektrycznej zatwierdzona decyzją Prezesa Urzędu Regulacji
Energetyki z dnia 16 grudnia 2006 roku nr DTA-4211-46(16)/2006/2717/VIII/DK/AO i
obowiązuje od dnia 1 stycznia 2007 roku.
Eksploatacją infrastruktury elektroenergetycznej wysokiego napięcia zajmują się
Polskie Sieci Elektroenergetyczne WSCHÓD Spółka z o.o.. z siedzibą w Radomiu przy
u. Żeromskiego 75
Bezpośrednią obsługą odbiorców z terenu miasta zajmuje się Rejon Dystrybucji Dębica
z siedzibą na ul. Mościckiego1 - jednostka podległa ENION S.A..
7.2 System zasilania w energię elektryczną
7.2.1 Sieć WN na terenie miasta, Główne Punkty Zasilania (GPZ)
Przez miasto Dębica nie przebiegają linie WN należące do PSE – Wschód, natomiast
przez gminę Dębica przebiega dwutorowa linia 400 kV relacji Rzeszów – Tarnów /
Tucznawa, która jest administrowana przez PSE – Wschód Sp. z o.o..
Energia elektryczna doprowadzona jest do Dębicy poprzez dwa Główne Punkty
Zasilające (GPZ-ty):
Kędzierz
110/15/6 kV,
Latoszyn
110/30/6 kV,
Nr projektu:
X-2796.07
Str./str.:
3/13
KOD DCC
Stacje te powiązane są po stronie napięć 110 kV z ogólnokrajowym systemem
elektroenergetycznym, a po stronie napięć średnich z układem sieci przesyłoworozdzielczej na terenie miasta Dębica.
W zakresie powiązań z układami zewnętrznymi można stwierdzić, że na poziomie sieci
110 kV, GPZ Kędzierz posiada powiązania z GPZ-tami w Pustkowie i Latoszynie,
natomiast stacja Latoszyn z GPZ-tami w Tarnowie, Niegłowicach, Ropczycach i
Kędzierzu oraz GPZ TC Dębica.
GPZ-ty zlokalizowane na terenie miasta obsługują magistralami napowietrznymi
średniego napięcia tereny gmin sąsiednich:
− GPZ Latoszyn - wyprowadza moc liniami magistralnymi średniego napięcia w
kierunku Pilzna , Mielca, Szczucina i Zawady.,
− GPZ Kędzierz - wyprowadza moc liniami magistralnymi średniego napięcia w
kierunku Kozłowa, Radomyśla, Zawierzbia.
Stacja GPZ Latoszyn posiada rozdzielnie sekcyjną. Do pierwszej sekcji przyłączone są:
•
Linia 110 kV Ładna,
•
Linia 110 kV Gamrat B,
•
Lin110 kV Kędzierz,
•
Transformator 110/30/6 kV o mocy 16/16/16 MVA, zasilający system 1 rozdzielni
30 kV oraz rozdzielnię 6 kV,
•
Linia 110 kV Stomil 1,
Do sekcji drugiej przyłączono:
•
Transformator 110/30/15 kV, 25/16/16 MVA, zasilający system drugi rozdzielni
30 kV oraz rozdzielnię 15 kV,
•
Linia 110 kV Ropczyce,
•
Linia 110 kV Stomil 2,
Transformator trzeci 15/6 kV o mocy znamionowej 6,3 MVA stanowi rezerwowe
zasilanie rozdzielni 15 lub 6 kV.
Nr projektu:
Str./str.:
X-2796.07
4/13
KOD DCC
Stacja GPZ Kędzierz wykonana jest w układzie „H-3” z wyłącznikami w polach liniowych
i poprzeczce. Posiada rozdzielnie dwusekcyjną. Do pierwszej z nich przyłączono:
•
Linię 110 kV Pustków,
•
Transformator nr 1, 110/15/6 kV, 40/25/25 MVA, zasilający sekcję pierwszą
rozdzielni 15 kV i rozdzielnię 6 kV.
Do sekcji drugiej przyłączono:
•
Linię 110 k Latoszyn,
•
Transformator nr 2, 110/15 kV, 25 MVA, zasilający sekcję 2 rozdzielni 15kV.
W mieście funkcjonują trzy systemy średniego napięcia 30 kV, 15 kV, 6 kV.
Lp.
1.
2.
Nazwa
Napięcie
transformacji
GPZ Kędzierz
GPZ Latoszyn
Ilość transforma- Moc transformatotorów
rów
110/15/6 kV
trzy
1x40/25/25 MVA
110/15 kV
1x25 MVA
30/6 kV
1x6,3 MVA
110/30/6 kV
trzy
1x16 MVA
110/30/15 kV
1x25/16/16 MVA
15/6 kV
1x6,3 MVA
Sumaryczna moc transformatorów zainstalowanych w GPZ-tach obsługiwanych przez
Zakład Energetyczny Tarnów wynosi 118,6 MVA.
Z wyszczególnionych powyżej GPZ-tów energia elektryczna liniami średniego napięcia
SN dostarczana jest do stacji transformatorowych SN/nn, a stąd siecią niskiego
napięcia do odbiorców finalnych.
Nr projektu:
X-2796.07
Str./str.:
5/13
KOD DCC
Maksymalne obciążenia poszczególnych GPZ-tów w okresie szczytu zimowego
przedstawia poniższa tabela:
Lp
GPZ
1
GPZ Kędzierz
2
GPZ Latoszyn
Suma
MWe
12
25
37
Na terenie miasta Dębica istnieje jeden zakład przemysłowy – TC Debica, który posiada
własny GPZ 110/6 kV, który jest zasilany dwoma liniami napowietrznymi 110 kV
wyprowadzonymi z GPZ Latoszyn.
Wytwórnia Urządzeń Chłodniczych „PZL-Dębica” – zasilana jest poprzez rozdzielnię
sieciową 30 kV z GPZ Kędzierz oraz rezerwowo z linii 30 kV Latoszyn – Mielec.
Polifarb Becker zasilany jest napięciem 6 kV z GPZ Kędzierz, siec zakładowa została
przeizolowana na 15 kV.
Zakłady i firmy, które powstały po upadku Przedsiębiorstwa IGLOOPOL zasilane są z
rozdzielni sieciowej 15 kV powiązanej z GPZ Latoszyn.
Pozostałe zakłady przemysłowe i usługowe włączone są w system rozdzielczy miasta
poprzez własne stacje transformatorowe.
Nr projektu:
X-2796.07
Str./str.:
6/13
KOD DCC
7.2.2 Sieć średniego i niskiego napięcia, stacje energetyczne SN/nN
Dostawa energii elektrycznej dla poszczególnych odbiorców odbywa się liniami
średniego napięcia 6, 15, 30 kV. Zasilanie stacji transformatorowych SN/nn realizowane
jest poprzez dwustronne zaopatrywanie ich z różnych GPZ-tów lub niezależnych sekcji
SN tego samego GPZ-tu. Układ sieci rozdzielczej średniego napięcia na terenie
centrum miasta wykonany jest głównie jako kablowy. Na obrzeżach miasta występują
głównie napowietrzne sieci średniego napięcia i stacje transformatorowe słupowe.
W skali całego miasta sieć rozdzielcza na terenie miasta w 95 % występuje jako
napowietrzna, a w 5 % jako kablowa.
Układ rozdzielczy sieci średniego napięcia, wyprowadzony z obu GPZ-tów doprowadza
napięcie do stacji transformatorowych gdzie ulega transformacji do napięcia konsumpcyjnego.
Głównymi ciągami kablowymi na poziomie średniego napięcia są:
Kędzierz – Chłodnia
Kędzierz – Rynek
Kędzierz – Szkoła Mechaniczna
Latoszyn – Dębica 1
Latoszyn – Dębica 2
Latoszyn – Dębica 3
Latoszyn – Dębica 4
Kędzierz – Geologiczne
Kędzierz – GSZ IGLOOPOL
Kędzierz – Kotłownia 1
Kędzierz – Kotłownia 2
Kędzierz – Kozłów
Kędzierz – Lokomotywownia
Kędzierz – POM
Kędzierz – Radomyśl Wlk.
Kędzierz – Świętosława
Kędzierz – Wodociągi
Kędzierz – Zawierzbie
Kędzierz – ZJD
Latoszyn – Brzostek
Latoszyn – Kępa 3
Latoszyn – Mickiewicza
Latoszyn – PBRol
Latoszyn – Zawada
Latoszyn – ZM
Latoszyn – ZNTCH
6 kV,
6 kV,
6 kV,
6 kV,
6 kV,
6 kV,
6 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
15 kV,
Nr projektu:
X-2796.07
Str./str.:
7/13
KOD DCC
7.3 Źródła wytwarzania energii elektrycznej
Na terenie miasta Dębica nie występują źródła produkcji energii elektrycznej.
7.4 Zapotrzebowanie na energię elektryczną
Zapotrzebowanie na energię elektryczną wynika z potrzeb gospodarstw domowych,
obiektów użyteczności publicznej oraz potrzeb zakładów funkcjonujących na terenie
miasta.
Zapotrzebowanie na energię elektryczną w mieście zgodnie z tendencjami krajowymi
systematycznie rośnie.
Spowodowane jest to wzrostem wyposażenia gospodarstw domowych w elektryczne
urządzenia gospodarstwa domowego, oraz powstawaniem nowych obiektów budowlanych (budownictwo mieszkaniowe, usługi, handel).
Transformatory zainstalowane w GPZ – tach posiadają rezerwy zasilania, które mogą
być wykorzystane do podłączeń nowych odbiorców z terenu miasta Dębica oraz
zwiększenia poboru mocy przez odbiorców istniejących.
Nr projektu:
Str./str.:
X-2796.07
8/13
KOD DCC
Na terenie miasta energia elektryczna dostarczana jest do 14 895 gospodarstwa
domowych. Ilość odbiorców przemysłowych wynosi 1 654. Strukturę oraz zużycie
energii elektrycznej w mieście Dębica przedstawia poniższa tabela:
L.p.
Wyszczególnienie
Ilość [szt.]
Roczne zużycie energii
[GWh]
1
Przemysł – wysokie napięcie
1
129,6
2
Przemysł – średnie napięcie
28
47,33
3
Trakcja
2
1,93
4
Gospodarstwa rolne – średnie napięcie
2
0,2
5
Przemysł, handel, usługi – niskie napięcie
1625
24,66
6
Oświetlenie uliczne
79
2,43
7
Gospodarstwa rolne – niskie napięcie
2
0,06
8
Gospodarstwa domowe
14895
24,06
9
Lokale
920
0,8
17554
231,07
niemieszkalne
(pomocnicze,
klatki,
garaże itp.)
10
Razem miasto Dębica
Średnie roczne zużycie energii elektrycznej w 2006 roku na gospodarstwo domowe
wyniosło 1615 kWh ( dziennie 4.42 kWh)
Nr projektu:
Str./str.:
X-2796.07
9/13
KOD DCC
7.5 Ocena systemu elektroenergetycznego
1. System elektroenergetyczny zaspokaja potrzeby wszystkich dotychczasowych
odbiorców energii elektrycznej. Aktualnie na terenie gminy nie ma obszarów wymagających wzmocnienia pewności zasilania.
2. Gmina Dębica zasilana jest z dwóch GPZ-tów. Sieć kablowa SN i nN pracuje w
układzie normalnym jako sieć zamknięta – pętla , natomiast linie napowietrzne SN i
nN pracują w układzie normalnym jako promieniowe. Linie napowietrzne oraz linie
kablowe SN służą też do zasilania sąsiednich gmin. W przypadku pracy w układzie
awaryjnym istnieje możliwość zasilania z innych ciągów.
3. Występujące układy pętlowe oraz powiązania między stacjami zasilającymi zarówno
po stronie wysokiego jak i średniego napięcia wpływają korzystnie na pewność
zasilania odbiorców.
4. Sieć i stacje transformatorowe na terenie gminy są systematycznie modernizowane
w ramach możliwości finansowych przedsiębiorstwa, ogólny stan sieci i stacji
transformatorowych jest dobry
5. W
przypadku
zwiększonego
zapotrzebowania
istnieje
możliwość
wymiany
transformatorów w stacjach transformatorowych na jednostki o większej mocy lub
budowy nowych stacji transformatorowych.
Nr projektu:
X-2796.07
Str./str.:
10/13
KOD DCC
7.6 System elektroenergetyczny – przewidywane zmiany
Nie przewiduje się budowy obiektów kubaturowych w mieście Dębica. Budowa nowych
urządzeń infrastruktury elektroenergetycznej związana jest z wydawaniem nowych
warunków przyłączenia oraz modernizacją istniejącej infrastruktury.
Potrzeby w zakresie zasilania będą określone po wystąpieniu nowych odbiorców o
warunki przyłączenia i na tej podstawie ENION S.A. Oddział w Tarnowie będzie
planował rozwój sieci.
Stacje GPZ
Planuje się modernizację urządzeń WN i SN w GPZ Latoszyn w latach 2008-2010.
Linie wysokiego napięcia
Nie przewiduje się obecnie inwestycji w zakresie budowy lub modernizacji sieci
wysokiego napięcia. Jednakże w przypadku realizacji zwiększenia mocy odbiorców
grupy A konieczna będzie modernizacja linii 110 kV.
Linie SN i nN
W zakresie modernizacji przewiduje się:
•
przeizolowanie linii i urządzeń o napięciu 30 kV na napięcie 15 kV,
•
przeizolowanie linii i urządzeń o napięciu 6 kV na napięcie 15 kV,
Nr projektu:
Str./str.:
X-2796.07
11/13
KOD DCC
Prognoza zużycia energii elektrycznej
Tereny rozwojowe
Przyrost zapotrzebowania na moc i energię elektryczną na terenie Miasta Dębica
wynikał będzie zarówno z rozwoju budownictwa mieszkaniowego jak również rozwoju
działalności usługowej i przemysłowej.
Zapotrzebowanie
na
energię
elektryczną
terenów
rozwojowych
oraz
sposób
zabezpieczenia ich potrzeb przedstawiono w załączniku nr 1 i 2 oraz na mapie
załączonej
do
opracowania.
Obliczenia
wykonano
przy
założeniu
100%
zagospodarowania terenów rozwojowych miasta.
Zasilanie terenów rozwojowych przewiduje się poprzez rozbudowę sieci średniego
i niskiego napięcia oraz budowę nowych stacji transformatorowych.
Realizację zasilania terenów rozwojowych przewiduje się w miarę ich zagospodarowywania.
Tereny istniejącego budownictwa
Wzrost zapotrzebowania na energię elektryczną wynikać będzie nie tylko z
zagospodarowania terenów rozwojowych ale również ze wzrostu zapotrzebowania
istniejących odbiorców w tytułu zwiększonego wykorzystania sprzętu gospodarstwa
domowego
oraz
zwiększenia
zużycia
energii
elektrycznej na
cele
grzewcze
(przewidywany wzrost o około 2% rocznie).
Prognozę zapotrzebowania na energię elektryczną wykonano w trzech wariantach przy
ogólnych założeniach jak w rozdziale 04.
Wzrost zapotrzebowania na energię elektryczną przedstawiono w poniższych tabelach:
Nr projektu:
Str./str.:
X-2796.07
12/13
KOD DCC
2020
2015
2014
2013
2010
2012
2009
2011
2008
Wariant stabilny
Moc przyłączeniowa
1 617
1 359
1 227
1 596
1 376
1 198
1 612
1 365
7 320
Moc przył. narast.
1 617
2 976
4 202
5 798
7 174
8 373
9 985
11 350
18 670
Moc szczytowa
453
380
343
447
385
336
451
382
2 050
Moc szczytowa narast.
453
833
1 177
1 624
2 009
2 344
2 796
3 178
5 228
Przyrost mocy elektrycznej kW
2020
2015
2014
2013
2010
2012
2009
2011
2008
Wariant minimalny
Moc przyłączeniowa
1 294
1 087
981
1 277
1 101
959
1 290
1 092
5 856
Moc przył. narast.
1 294
2 381
3 362
4 639
5 739
6 698
7 988
9 080
14 936
Moc szczytowa
362
304
275
357
308
268
361
306
1 640
Moc szczytowa narast.
362
667
941
1 299
1 607
1 875
2 237
2 542
4 182
Przyrost mocy elektrycznej kW
Nr projektu:
Str./str.:
X-2796.07
13/13
KOD DCC
2020
2015
2014
2013
2010
2012
2009
2011
2008
Wariant maksymalny
Moc przyłączeniowa
2 264
1 902
1 717
2 234
1 926
1 678
2 257
1 911
10 248
Moc przył. narast.
2 264
4 166
5 883
8 118
10 044
11 722
13 979
15 890
26 138
Przyrost mocy elektrycznej kW
Moc szczytowa
634
533
481
626
539
470
632
535
2 869
Moc szczytowa narast.
634
1 167
1 647
2 273
2 812
3 282
3 914
4 449
7 319
Ankietyzacja dużych zakładów działających na terenie miasta nie wykazała wzrostu
zapotrzebowania na energię elektryczną w perspektywie najbliższych kilku lat oraz roku
2015.
Zakłady
przewidują
utrzymanie
zapotrzebowania
na
energię
dotychczasowym poziomie lub obniżenie zapotrzebowania mocy.
elektryczną
na
Nr projektu:
Str./str.:
X-2796.07
KOD DCC
1/3
Załącznik nr 1
Tereny konieczne do zasilania z systemu elektroenergetycznego
Wskaźniki zapotrzebowania na
energię elektryczną
budownictwo mieszkaniowe
14,5
8
2000
usługi i przemysł
80
100
3000
[ kWe / budynek jednorodz. ]
[ kWe / mieszkanie ]
[czas wykorzystania mocy szczytowej h]
[ kWe / ha ] dla terenów o powierzchni >1ha
[ kWe / ha ] dla terenów o powierzchni <1ha
[czas wykorzystania mocy szczytowej h]
współczynniki jednoczesności
0,4
dla budynków jednorodzinnych do 20
0,28
dla budynków jednorodzinnych powyżej 20
Możliwości (max) dla nowej zabudowy
Oznaczenie,
jednostka
strukturalna
Funkcja obszaru
Wielkość
obszaru
brutto
[ha]
Wielkość
obszaru
netto
[ha]
Zapotrzebowanie
Ilość
budynków/m
ieszkań
Moc przyłączeniowa
Moc szczytowa
Roczne zużycie en.
elektrycznej
[-]
kW
kW
MWh
Tereny zabudowy jednorodzinnej
MJ1
Zabudowa jednorodzina
12,5
5,0
42
604
169
338
MJ2
Zabudowa jednorodzina
3,0
1,2
10
145
41
81
MJ3
Zabudowa jednorodzina
4,2
3,4
28
406
114
227
MJ4
Zabudowa jednorodzina
4,2
4,2
35
508
142
284
MJ5
Zabudowa jednorodzina
12,8
12,8
107
1547
433
866
MJ6
Zabudowa jednorodzina
4,5
4,5
38
544
152
305
MJ7
Zabudowa jednorodzina
6,7
6,7
56
810
227
453
MJ8
Zabudowa jednorodzina
4,7
4,7
39
568
159
318
MJ9
Zabudowa jednorodzina
22,0
17,6
147
2127
595
1191
MJ10
Zabudowa jednorodzina
12,8
10,2
85
1237
346
693
MJ11
Zabudowa jednorodzina
8,0
4,8
40
580
162
325
MJ12
Zabudowa jednorodzina
8,5
5,1
43
616
173
345
MJ13
Zabudowa jednorodzina
28,7
11,5
96
1387
388
777
MJ14
Zabudowa jednorodzina
34,8
20,9
174
2523
706
1413
MJ15
Zabudowa jednorodzina
38,0
22,8
190
2755
771
1543
MJ16
Zabudowa jednorodzina
32,0
12,8
107
1547
433
866
MJ17
Zabudowa jednorodzina
10,8
8,6
72
1044
292
585
MJ18
Zabudowa jednorodzina
14,9
11,9
99
1440
403
807
MJ19
Zabudowa jednorodzina
6,0
6,0
50
725
203
406
MJ20
Zabudowa jednorodzina
7,0
5,6
47
677
189
379
Uwagi
Nr projektu:
Str./str.:
X-2796.07
KOD DCC
2/3
Załącznik nr 1
Tereny konieczne do zasilania z systemu elektroenergetycznego
Wskaźniki zapotrzebowania na
energię elektryczną
budownictwo mieszkaniowe
14,5
8
2000
usługi i przemysł
80
100
3000
[ kWe / budynek jednorodz. ]
[ kWe / mieszkanie ]
[czas wykorzystania mocy szczytowej h]
[ kWe / ha ] dla terenów o powierzchni >1ha
[ kWe / ha ] dla terenów o powierzchni <1ha
[czas wykorzystania mocy szczytowej h]
współczynniki jednoczesności
dla budynków jednorodzinnych do 20
0,4
dla budynków jednorodzinnych powyżej 20
0,28
Możliwości (max) dla nowej zabudowy
Oznaczenie,
jednostka
strukturalna
Funkcja obszaru
Wielkość
obszaru
brutto
[ha]
Wielkość
obszaru
netto
[ha]
Zapotrzebowanie
Ilość
budynków/m
ieszkań
Moc przyłączeniowa
Moc szczytowa
Roczne zużycie en.
elektrycznej
[-]
kW
kW
MWh
Tereny zabudowy jednorodzinnej
MJ21
Zabudowa jednorodzina
24,1
24,1
201
2912
815
1631
MJ22
Zabudowa jednorodzina
3,5
1,1
9
127
36
71
MJ23
Zabudowa jednorodzina
48,0
43,2
360
5220
1462
4385
MJ24
Zabudowa jednorodzina
24,0
9,6
80
1160
325
650
MJ25
Zabudowa jednorodzina
8,3
5,8
48
702
197
393
MJ26
Zabudowa jednorodzina
7,3
7,3
61
882
247
494
MJ27
Zabudowa jednorodzina
15,7
9,4
79
1138
319
637
MJ28
Zabudowa jednorodzina
7,4
4,4
37
537
150
300
MW1
Zabudowa wielorodzinna
16,0
14,4
160
1280
358
717
RM1
Zabudowa zagrodowa
24,0
19,2
96
1392
390
1169
RM2
Zabudowa zagrodowa
10,0
10,0
50
725
203
609
RM3
Zabudowa zagrodowa
20,6
20,6
103
1494
418
1255
RM4
Zabudowa zagrodowa
17,3
15,6
78
1129
316
948
RM5
Zabudowa zagrodowa
5,5
5,5
28
399
112
335
RM6
Zabudowa zagrodowa
15,4
10,8
54
782
219
657
RM7
Zabudowa zagrodowa
6,9
3,5
17
250
70
210
RM8
Zabudowa zagrodowa
83,0
58,1
291
4212
1179
3538
Uwagi
Nr projektu:
Str./str.:
X-2796.07
KOD DCC
3/3
Załącznik nr 1
Tereny konieczne do zasilania z systemu elektroenergetycznego
Wskaźniki zapotrzebowania na
energię elektryczną
budownictwo mieszkaniowe
14,5
8
2000
usługi i przemysł
80
100
3000
[ kWe / budynek jednorodz. ]
[ kWe / mieszkanie ]
[czas wykorzystania mocy szczytowej h]
[ kWe / ha ] dla terenów o powierzchni >1ha
[ kWe / ha ] dla terenów o powierzchni <1ha
[czas wykorzystania mocy szczytowej h]
współczynniki jednoczesności
dla budynków jednorodzinnych do 20
0,4
dla budynków jednorodzinnych powyżej 20
0,28
Możliwości (max) dla nowej zabudowy
Oznaczenie,
jednostka
strukturalna
Funkcja obszaru
Wielkość
obszaru
brutto
[ha]
Wielkość
obszaru
netto
[ha]
Zapotrzebowanie
Ilość
budynków/m
ieszkań
Moc przyłączeniowa
Moc szczytowa
Roczne zużycie en.
elektrycznej
[-]
kW
kW
MWh
Tereny zabudowy jednorodzinnej
Tereny usługowo produkcyjne
PU1
Zabudowa usługowa
19,0
19,0
1520
4560
PU2
Zabudowa usługowa
13,0
13,0
1040
3120
PU3
Zabudowa usługowa
12,0
12,0
960
2880
PU4
Zabudowa usługowa
9,8
1,0
78
235
PU5
Zabudowa usługowa
4,5
1,8
144
432
PU6
Zabudowa usługowa
10,3
4,1
330
989
PU7
Zabudowa usługowa
6,5
4,6
364
1092
Uwagi
