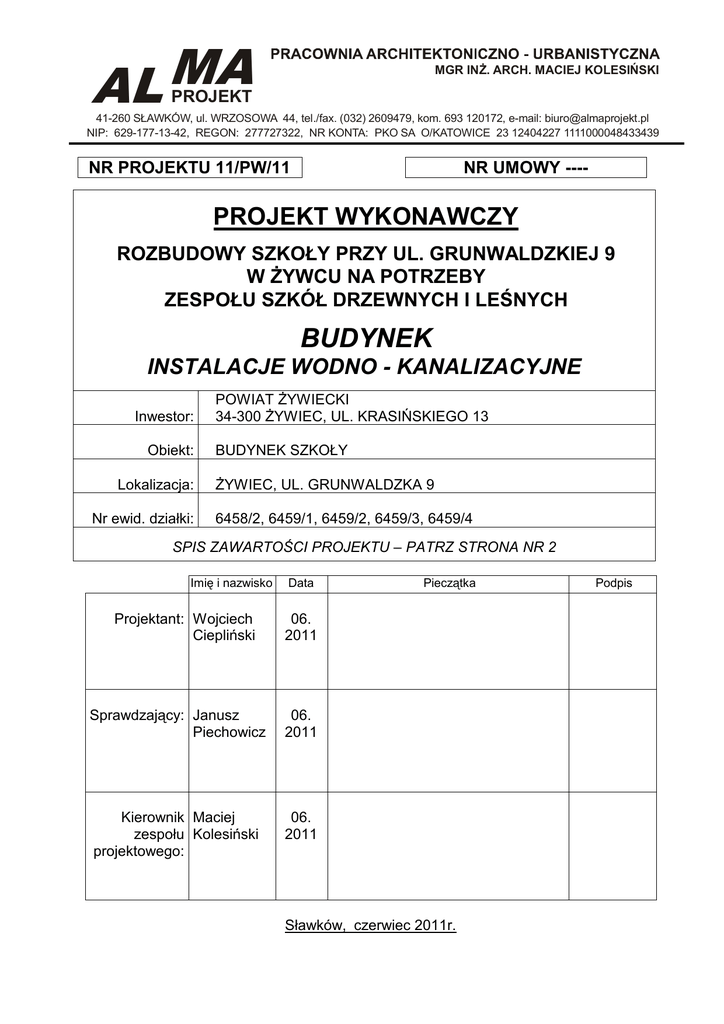

MA
AL
MGR INś. ARCH. MACIEJ KOLESIŃSKI
PROJEKT
41-260 SŁAWKÓW, ul. WRZOSOWA 44, tel./fax. (032) 2609479, kom. 693 120172, e-mail: [email protected]
NIP: 629-177-13-42, REGON: 277727322, NR KONTA: PKO SA O/KATOWICE 23 12404227 1111000048433439
NR PROJEKTU 11/PW/11
NR UMOWY ----
PROJEKT WYKONAWCZY
ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9
W śYWCU NA POTRZEBY
ZESPOŁU SZKÓŁ DRZEWNYCH I LEŚNYCH
BUDYNEK
INSTALACJE WODNO - KANALIZACYJNE
Inwestor:
Obiekt:
Lokalizacja:
Nr ewid. działki:
POWIAT śYWIECKI
34-300 śYWIEC, UL. KRASIŃSKIEGO 13
BUDYNEK SZKOŁY
śYWIEC, UL. GRUNWALDZKA 9
6458/2, 6459/1, 6459/2, 6459/3, 6459/4
SPIS ZAWARTOŚCI PROJEKTU – PATRZ STRONA NR 2
Imię i nazwisko
Projektant: Wojciech
Ciepliński
Data
Pieczątka
06.
2011
Sprawdzający: Janusz
Piechowicz
06.
2011
Kierownik Maciej
zespołu Kolesiński
projektowego:
06.
2011
Sławków, czerwiec 2011r.
Podpis
PROJEKT WYKONAWCZY
ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 W śYWCU NA POTRZEBY
BUDYNEK - INSTALACJE WODNO - KANALIZACYJNE
II. SPIS ZAWARTOŚCI
I.
STRONA TYTUŁOWA
II.
SPIS ZAWARTOŚCI
III.
KARTA USTALEŃ FORMALNO - PRAWNYCH
IV.
OŚWIADCZENIE PROJEKTANTÓW
V.
SPIS ZAŁĄCZNIKÓW
VI.
SPIS RYSUNKÓW
VII.
SPIS TREŚCI
VIII.
OPIS TECHNICZNY
IX.
ZAŁĄCZNIKI WG SPISU
X.
RYSUNKI WG SPISU
MA
AL
PROJEKT
PRACOWNIA ARCHITEKTONICZNO - URBANISTYCZNA
2
PROJEKT WYKONAWCZY
III.
KARTA USTALEŃ FORMALNO – PRAWNYCH
1.
Rozwiązania zawarte w niniejszym projekcie stanowią wyłączną własność MACIEJA
KOLESIŃSKIEGO
właściciela
PRACOWNI
ARCHITEKTONICZNO
–
URBANISTYCZNEJ „ALMAPROJEKT” i mogą być stosowane wyłącznie do celu
określonego umową zawartą pomiędzy właścicielem Pracowni „ALMAPROJEKT”
i Zamawiającym. Powielanie lub/i udostępnianie rozwiązań osobom trzecim lub/i
wykorzystanie projektu do innych celów moŜe nastąpić tylko na podstawie pisemnego
zezwolenia Właściciela PRACOWNI ARCHITEKTONICZNO – URBANISTYCZNEJ
„ALMAPROJEKT”, z zastrzeŜeniem wszystkich skutków prawnych.
2.
Projekt opracowano stosownie do obowiązujących uzgodnień i warunków jego
realizacji aktualnych w dniu oddania projektu Zamawiającemu. Realizacja projektu
po upływie 18 miesięcy od daty przekazania Zamawiającemu wymagać będzie
aktualizacji przyjętych w projekcie uzgodnień i dostosowania rozwiązań projektowych
do wymagań aktualnych przepisów oraz do aktualnych warunków wykonawstwa i
dostaw.
3.
Dokumentacja jest wykonana zgodnie z umową i jest kompletna z punktu widzenia
celu, któremu słuŜy.
MA
AL
PROJEKT
3
PROJEKT WYKONAWCZY
IV. OŚWIADCZENIE PROJEKTANTÓW
Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane
(t.j. Dz.U. Nr 156 z 2006r., poz. 1118 z pozn. zm.)
OŚWIADCZAM, Ŝe
PROJEKT WYKONAWCZY
ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 W
śYWCU NA POTRZEBY
BUDYNEK
INSTALACJE WODNO - KANALIZACYJNE
ZOSTAŁ WYKONANY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI RAZ
ZASADAMI WIEDZY TECHNICZNEJ
Imię i nazwisko
Projektant: Wojciech
Ciepliński
Data
06.
2011
Kierownik Maciej
zespołu Kolesiński
projektowego:
06.
2011
PROJEKT
Podpis
06.
2011
Sprawdzający: Janusz
Piechowicz
MA
AL
Pieczątka
4
PROJEKT WYKONAWCZY
V. SPIS ZAŁĄCZNIKÓW
1
2
3
4
5
6
7
ZAŁĄCZNIK NR 1
Decyzja o nadaniu uprawnień budowlanych mgr inŜ.
Wojciechowi Cieplińskiemu
- 1 strona A4
ZAŁĄCZNIK NR 2
Zaświadczenie o wpisie mgr inŜ. Wojciecha Cieplińskiego na
listę członków Śląskiej Okręgowej Izby InŜynierów Budownictwa
- 1 strona A4
ZAŁĄCZNIK NR 3
Decyzja o nadaniu uprawnień budowlanych mgr inŜ. Januszowi
Piechowiczowi
- 1 strona A4
ZAŁĄCZNIK NR 4
Zaświadczenie o wpisie mgr inŜ. Janusza Piechowicza na listę
członków Śląskiej Okręgowej Izby InŜynierów Budownictwa
- 1 strona A4
ZAŁĄCZNIK NR 5
Karta katalogowa zasobnika c.w.u.
- 2 strony A4
ZAŁĄCZNIK NR 6
Karta katalogowa grzałki elektrycznej do zasobnika c.w.u.
-2 strony A4
ZAŁĄCZNIK NR 7
Karta doboru pompy cyrkualcyjnej
- 1 strona A4
MA
AL
PROJEKT
5
PROJEKT WYKONAWCZY
VI. SPIS RYSUNKÓW
LP
1
TYTUŁ RYSUNKU
SKALA
NUMER
1:200
PW –IWK-1
RZUT PARTERU
1:100
PW –IWK-2
RZUT 1 PIĘTRA
1:100
PW –IWK-3
RZUT 2 PIĘTRA
1:100
PW –IWK-4
RZUT DACHU
1:100
PW –IWK-5
PROFIL ZEWNĘTRZNEJ INSTALACJI
1:100
PW –IWK-6
KANALIZACJI DESZCZOWEJ
/1:250
PLAN ZAGOSPODAROWANIA TERENU –
ZEWNĘTRZNA INSTALACJA KANALIZAJCI
DESZCZOWEJ
2
3
4
5
6
7
SCHEMAT INSTALACJI WODY
-
PW –IWK-7
8
SCHEMAT INSTALACJI KANALIZACJI
-
PW –IWK-8
SANITARNEJ
MA
AL
PROJEKT
6
PROJEKT WYKONAWCZY
VII. SPIS TREŚCI
1.
1.1
1.2
1.3
1.4
2.
2.1
2.2
3.
3.1
3.2
3.3
3.4
3.5
3.6
4.
INFORMACJE OGÓLNE. ............................................................................................8
PRZEDMIOT I ZAKRES OPRACOWANIA....................................................................................................8
PODSTAWA OPRACOWANIA. ......................................................................................................................8
LOKALIZACJA. .................................................................................................................................................9
PODKŁADY GEODEZYJNE............................................................................................................................9
INFORMACJE O TERENIE..........................................................................................9
DANE DOTYCZĄCE OCHRONY TERENU. .................................................................................................9
DANE DOTYCZĄCE WPŁYWU EKSPLOATACJI GÓRNICZEJ. .............................................................9
PRZYJĘTE ROZWIĄZANIA PROJEKTOWE – INSTALACJA WODY ........................9
DOPROWADZENIE WODY .............................................................................................................................9
INSTALACJA WODY ZIMNEJ UśYTKOWEJ ............................................................................................10
INSTALACJA WODY CIEPŁEJ UśYTKOWEJ ORAZ CYRKULACJI....................................................11
KOMPENSACJA WYDŁUśEŃ CIEPLNYCH..............................................................................................12
ZAPOTRZEBOWANIE WODY DLA OBIEKTU ..........................................................................................12
INSTALACJA HYDRANTOWA P.POś. .......................................................................................................13
PRZYJĘTE ROZWIĄZANIA PROJEKTOWE - INSTALACJA KANALIZACJI
SANITARNEJ ....................................................................................................................14
5.
INSTALACJA ZEWNĘTRZNA KANALIZACJI DESZCZOWEJ .................................16
6.
PRÓBY SZCZELNOŚCI ............................................................................................17
7.
UKŁADANIE PRZEWODÓW KANALIZACYJNYCH .................................................18
8.
PRÓBY SZCZELNOŚCI KANALIZACJI ZEWNĘTRZNEJ ........................................20
9.
WYTYCZNE BHP I P.POś. ........................................................................................20
10. ZAŁOśENIA BRANśOWE .........................................................................................21
11. ZESTAWIENIE MATERIAŁÓW..................................................................................22
MA
AL
PROJEKT
7
PROJEKT WYKONAWCZY
VIII. OPIS TECHNICZNY
1. INFORMACJE OGÓLNE.
1.1 PRZEDMIOT I ZAKRES OPRACOWANIA.
Przedmiotem opracowania jest projekt wykonawczy ROZBUDOWY SZKOŁY PRZY
UL. GRUNWALDZKIEJ 9 W śYWCU NA POTRZEBY ZESPOŁU SZKÓŁ DRZEWNYCH
I LEŚNYCH.
Zakres projektu wykonawczego obejmuje BUDYNEK - INSTALACJE WODNO KANALIZACYJNE.
1.2 PODSTAWA OPRACOWANIA.
•
Umowa z dnia 16.05.2011r. zawarta pomiędzy Inwestorem - Powiatem śywieckim,
reprezentowanym przez Zarząd Powiatu śywieckiego a Projektantem – mgr inŜ.
arch. Maciejem Kolesińskim, właścicielem P.A.-U. ALMAPROJEKT;
•
Ustalenia obowiązującego miejscowego planu zagospodarowania terenu;
•
Aktualna mapa do celów projektowych w skali 1:500;
•
Projekt
budowlany
zamienny
ROZBUDOWY
SZKOŁY
PRZY
UL.
GRUNWALDZKIEJ 9 W śYWCU NA POTRZEBY ZESPOŁU SZKÓŁ DRZEWNYCH
I LEŚNYCH, wykonany przez P.A.-U. ALMAPROJEKT w czerwcu 2011r.
•
Opinia geotechniczna pod rozbudowę szkoły (...), wykonana w maju 2008r.
•
Uzgodnienia z Inwestorem i UŜytkownikiem obiektu;
•
Wizja lokalna oraz pomiary;
•
Normy i przepisy budowlane.
MA
AL
PROJEKT
8
PROJEKT WYKONAWCZY
1.3 LOKALIZACJA.
Inwestycja zlokalizowana jest przy ul. Grunwaldzkiej 9 w śywcu, na działkach nr ew.
6458/2, 6459/1, 6459/2, 6459/3, 6459/4.
1.4 PODKŁADY GEODEZYJNE
Aktualna mapa do celów projektowych w skali 1:500 sporządzona przez uprawnionego
geodetę, potwierdzona przez Starostwo Powiatowe w śywcu – Powiatowy Ośrodek
Dokumentacji Geodezyjnej i Kartograficznej.
2. INFORMACJE O TERENIE.
2.1 DANE DOTYCZĄCE OCHRONY TERENU.
Inwestycja zlokalizowana jest poza granicami terenów objętych formami ochrony na mocy
przepisów odrębnych.
Teren nie jest objęty ochroną na mocy obowiązującego planu miejscowego.
2.2 DANE DOTYCZĄCE WPŁYWU EKSPLOATACJI GÓRNICZEJ.
Obszar opracowania nie podlega wpływom eksploatacji górniczej.
3. PRZYJĘTE ROZWIĄZANIA PROJEKTOWE – INSTALACJA WODY
3.1 DOPROWADZENIE WODY
Obiekt zasilany zostanie:
•
w wodę zimną - z istniejącego przyłącza wodociągowego.
•
w wodę ciepłą i cyrkulację z istniejącej wymiennikowi, z p[projektowanego
zasobnika c.w.u. o poj. 1000l.
Pomiar zuŜycia wody na cele socjalne oraz przeciwpoŜarowe odbywać się będzie za
pomocą projektowanego zestawu wodomierzowego.
MA
AL
PROJEKT
9
PROJEKT WYKONAWCZY
3.2 INSTALACJA WODY ZIMNEJ UśYTKOWEJ
Instalację zaprojektowano z rur MLC produkcji Uponor łączonych przy pomocy kształtek
zaciskowych. Instalacja zimnej wody uŜytkowej zasilająca armaturę czerpalną zasilana
będzie z projektowanego przyłącza wody zimnej (wg odrębnego opracowania). Za
wejściem do budynku zamontować zestaw wodomierzowy. Za zestawem wodomierzowym
nastąpi rozdział na instalacje zimnej wody uŜytkowej oraz wody na cele przeciwpoŜarowe.
Za miejscem rozdziału instalacji na cele socjalne i p.poŜ. na instalacji wody zimnej na cele
bytowe naleŜy zainstalować zawór pierwszeństwa. W warunkach normalnych zawór ten
jest otwarty i pracuje jako regulator ciśnienia w instalacji wodociągowej na cele socjalne,
natomiast w przypadku poŜaru zawór ten odcina dopływ wody do instalacji wodociągowej
na cele socjalne. Zawór pierwszeństwa nie wymaga dostarczenia energii elektrycznej.
Projektowane przewody rozprowadzające poziome naleŜy prowadzić pod stropem parteru
natomiast na 1 i 2 piętrze w bruzdach ściennych i zaizolować otuliną izolacyjną z pianki
polietylenowej typu THERMAFLEX FRZ o gr. 6 mm.
Instalację doprowadzającą wodę do zlewów laboratoryjnych prowadzić w posadzce.
Maksymalne odległości pomiędzy podporami przesuwnymi dla przewodu z rur
wielowarstwowych:
Średnica przewodu [mm]
Maksymalna odległość
Ø 16
120 cm
Ø 20
130 cm
Ø 25
150 cm
Ø 32
160 cm
Ø 40
170 cm
Podejścia do armatury czerpalnej prowadzić w bruzdach ściennych, zaizolować otuliną
izolacyjną z pianki polietylenowej typu THERMAFLEX FRZ o gr. 6 mm.
Połączenia z armaturą wykonać za pomocą systemowych kształtek zaciskowych.
MA
AL
PROJEKT
10
PROJEKT WYKONAWCZY
Na rozgałęzieniach przewodów zamontować zawory odcinające kulowe gwintowane.
Zapewni to sprawne usuwanie ewentualnych awarii, bez konieczności odcinania wody dla
całej instalacji.
Do laboratoriów na 2 piętrze naleŜy doprowadzić wodę zimną oraz ciepłą. Na etapie
wykonawczym, po ustaleniu technologii laboratorium woda będzie rozprowadzona do
poszczególnych urządzeń .
3.3 INSTALACJA WODY CIEPŁEJ UśYTKOWEJ ORAZ CYRKULACJI
Ciepła woda dla potrzeb budynku przygotowywana będzie w istniejącej wymiennikowi z
projektowanego zasobnika c.w.u. o poj. 1000l typu FISH S1. W lecie woda podgrzewana
będzie poprzez zamontowaną w zasobniku grzałkę o mocy 9kW.
Instalację wody ciepłej i cyrkulacji naleŜy wykonać z rur MLC produkcji Uponor, łączonych
przy pomocy kształtek zaciskowych. Rozprowadzenie wody ciepłej i cyrkulacji na parterze
będzie pod stropem, natomiast na wyŜszych kondygnacjach instalację wody ciepłej i
cyrkulacji, podejścia do armatury czerpalnej prowadzić w bruzdach ściennych.
Projektowane przewody c.w.u. i cyrkulacji zaizolować otuliną izolacyjną z pianki
polietylenowej typu THERMAFLEX FRZ o grubości:
Średnica
przewodu
Grubość izolacji
[mm]
[mm]
Ø 16-25
20
Ø 32-40
30
Połączenia z armaturą wykonać za pomocą systemowych kształtek zaciskowych.
Na rozgałęzieniach przewodów cyrkulacyjnych naleŜy zabudować zawory cyrkulacyjne
MTCV typu B o średnicy zgodnej ze średnica przewodu.
MA
AL
PROJEKT
11
PROJEKT WYKONAWCZY
3.4 KOMPENSACJA WYDŁUśEŃ CIEPLNYCH
W instalacjach c.w.u. oraz cyrkulacji wykonywanych z rur wielowarstwowych wydłuŜenia
występujące na skutek wpływu zmieniających się temperatur są porównywalne do
tradycyjnych instalacji z rur stalowych.
Dla rur, które są wmurowane w ścianie pod tynkiem, zakłada się , Ŝe przyrost długości
przejmowany jest przez izolację.
W przypadku swobodnego układania rur MLC z obejmami na suficie nie ma potrzeby
stosowania punktów stałych.
3.5 ZAPOTRZEBOWANIE WODY DLA OBIEKTU
Obliczenia hydrauliczne instalacji wodociągowej zostały wykonane w oparciu o program
UPONOR-san T wersja 4.9.
Przepływ obliczeniowy instalacji wodociągowej:
•
Zimna woda
3
q = 1,85 l/s = 6,66 m /h
Obliczeniowy przepływ wody zimnej dla instalacji hydrantowej wewnętrznej
3
Wydajność hydrantów Ø 25 wynosi - qp = 1,0 dm /s.
Przepływ obliczeniowy instalacji hydrantowej – naleŜy zapewnić wypływ wody z dwóch
jednocześnie działających hydrantów:
qobl = 2,0 dm3/s = 7,2 m3/h
Dobór wodomierza dla instalacji
Przepływ obliczeniowy instalacji wodociągowej:
qobl = 1,85 l/s = 6,66 m3/h
Przepływ obliczeniowy instalacji hydrantowej:
qobl = 2,0 dm3/s = 7,2 m3/h
MA
AL
PROJEKT
12
PROJEKT WYKONAWCZY
Przyjęto wodomierz skrzydełkowy jednostrumieniowy JS 6 PoWoGaz DN32 strumień
objętości wodomierza:
Qnom.wod = 6 m3/h
qmax. wod = 12 m3/h
Średnica wodomierza DN = 32 mm
Średnica nominalna przewodu, na który wodomierz będzie zabudowany: DN = 50 mm
DN = 32 mm ≤ D = 50 mm – warunek spełniony
Przyjęty wodomierz jest dobrany prawidłowo i moŜe słuŜyć do pomiaru zuŜycia wody w
instalacji.
Zestaw wodomierzowy naleŜy wykonać w składzie:
•
zawór kulowy gwintowany DN50
•
złączka redukcyjna DN50/32
•
wodomierz JS6 DN32
•
złączka redukcyjna DN50/32
•
•
filtr siatkowy gwintowany DN 50
•
zawór zwrotny antyskaŜeniowy typu EA, DN50
•
3.6 INSTALACJA HYDRANTOWA P.POś.
Na przewodach zasilających hydranty p. poŜ. (oprócz zaworu hydrantowego) nie
instalować zaworów odcinających. W miejscu rozdziału instalacji na cele socjalne i p.poŜ.
na instalacji na cele p.poŜ. naleŜy zainstalować zawór zwrotny antyskaŜeniowy typu BA.
NaleŜy zapewnić odpływ wody z zaworu bezpieczeństwa poprzez podłączenie do
najbliŜszego pionu kanalizacji sanitarnej.
Przewody naleŜy doprowadzić do hydrantów wewnętrznych DN25. Przewiduje się montaŜ
hydrantów wnękowych/natynkowych na parterze w liczbie 3 sztuki, na 1 pietrze – 3sztuki,
na 2 piętrze – 2 sztuki..
Piony hydrantowe na najwyŜszej kondygnacji będą podłączone do dolnopłuka w celu
zabezpieczenia przed zagniwaniem wody w instalacji hydrantowej.
MA
AL
PROJEKT
13
PROJEKT WYKONAWCZY
Instalacja hydrantowa prowadzona będzie pod stropem kondygnacji przewodami z rur
stalowych ocynkowanych.
Zawór hydrantowy instalować w szafce hydrantowej naściennej atestowanej, na wysokości
1,35m od poziomu posadzki.
Przewody instalacji hydrantowej wykonać z rur stalowych ocynkowanych ze szwem
gwintowanych, wg wg. PN-74/H-74200. Rurociągi łączyć za pomocą typowych łączników
gwintowanych. Przewody instalacji hydrantowej zaizolować termicznie otuliną z pianki
polietylenowej typu THERMAFLEX FRZ. Grubość izolacji wynosi 9 mm.
Maksymalne odległości pomiędzy podporami przesuwnymi dla przewodu stalowego:
Średnica
przewodu
[mm]
DN25
Maksymalna
odległość
DN40÷50
250 cm
200 cm
Minimalne ciśnienie na hydrancie wynosić 0,2 MPa.
Wydajność hydrantów Ø 25 wynosi - qp = 1,0 dm3/s.
Zapotrzebowanie wody na cele wew. instalacji p.poŜ. = 2,0 dm3/s przy dwóch
jednocześnie działających hydrantach wewnętrznych DN25.
4. PRZYJĘTE ROZWIĄZANIA PROJEKTOWE - INSTALACJA KANALIZACJI
SANITARNEJ
Ścieki sanitarne odprowadzane będą z budynku istniejącym przyłączem Ø160PVC do
studni zlokalizowanej na sieci zewnętrznej.
Instalację wewnętrzną kanalizacji sanitarnej projektuje się z rur PVC-U/HT produkcji
Wavin-Buk w zakresach średnic 50 ÷ 200 mm.
Piony po zmontowaniu będą omurowane lub osłonięte konstrukcją z uŜyciem płyt gipsowokartonowych
odpornych
na
wilgoć.
Zakończenia
pionów kanalizacyjnych naleŜy
wyposaŜyć w rury wywiewne Ø110 mm wyprowadzone nad dach budynku.
Podejścia odpływowe z urządzeń sanitarnych do pionu prowadzić naleŜy ze spadkiem
min. i = 2,5 %.
MA
AL
PROJEKT
14
PROJEKT WYKONAWCZY
Wszystkie przybory i urządzenia sanitarne naleŜy wyposaŜyć w indywidualne zamknięcia
wodne-syfony.
Przed przejściem pionu spustowego w przewód odpływowy zastosować rewizję
o średnicy zgodnej ze średnicą pionu.
Przewody naleŜy zamocować do konstrukcji budynku za pomocą uchwytów.
Obejma uchwytu powinna mocować rurę pod kielichem. Pomiędzy obejmą a przewodem
naleŜy stosować podkładkę elastyczną.
Maksymalny rozstaw uchwytów dla przewodów poziomych i pionowych:
Średnica
Max. odległość pomiędzy mocowaniami
przewodu
[mm]
Przewody poziome
Przewody pionowe
Ø 50
60 cm
-
Ø 75
80 cm
200 cm
Ø 110
110 cm
200 cm
Ø 160
150 cm
200 cm
Poziome przewody odpływowe z pionu kanalizacyjnego układane będą pod posadzką, na
podsypce piaskowej grubości 20 cm i obsypce gr. 20 cm.
Przejścia przewodów przez przegrody budowlane oraz pod ławami fundamentowymi
wykonać w tulejach ochronnych uszczelnionych materiałem plastycznym nie działającym
agresywnie na materiał rury.
Ilość ścieków bytowo-gospodarczych dla całego obiektu
Obliczona według normy PN-92/B-01707
qs = K
∑
AWs
K – 0,7 [dm3/s]
AW s = równowaŜnik
Ilość/szt.
AWs
Σ qn
Umywalka
21
0,5
10,5
Zlewozmywak
14
0,5
7,0
Miska ustępowa
19
2,5
47,5
Wyszczególnienie
MA
AL
PROJEKT
15
PROJEKT WYKONAWCZY
Wpust podłogowy
2
1,0
2,0
natrysk
2
1,0
2,0
pralka
1
1,0
1,0
Σ
70
qs = 0,7 x 70 = 5,86 dm3/s
5. INSTALACJA ZEWNĘTRZNA KANALIZACJI DESZCZOWEJ
Ścieki deszczowe z przedmiotowego obiektu odprowadzane będą poprzez projektowaną
instalację zewnętrzną kanalizacji deszczowej do istniejącej sieci kanalizacyjnej o średnicy
∅400mm. Włączenie wykonać poprzez wpiecie do istniejącej studzienki kanalizacyjnej.
Projektowana kanalizacja deszczowa odprowadzać będzie wody napływowe z dachu
części projektowanej budynku oraz z wpustów ulicznych.
Ilość wód opadowych obliczono wg. Wzoru:
Q = q x Ψ x Φ x F [l/s]
F – powierzchnia zlewni,
ψ – współczynnik spływu powierzchniowego
q – natęŜenie deszczu miarodajnego, q = 199 l/s*ha
Ilość wód opadowych zestawiono w tabeli:
obiekt
powierzchnia współczynnik przepływ
[m2]
spływu Ψ
[l/s]
Dach
Powierzchnie
utwardzone
338
1,0
438
0,8
Σ=
6,73
6,97
13,70 l/s
Sieć kanalizacji deszczowej wykonać z rur kanalizacyjnych PVC-U Klasy S SDR34 o
ściankach litych o średnicy Ø160 mm i Ø200 mm łączonych na kielich z uszczelką
produkcji WAVIN-Buk. Odcinek kanalizacji odprowadzający wody z odnowienia rampy
wykonać z rur Ø200 mm PP SN16 Awadukt prod. REHAU.
MA
AL
PROJEKT
16
PROJEKT WYKONAWCZY
Na włączeniach odpływów z rur spustowych z dachu i wpustów ulicznych oraz zmianach
tras kanału zabudować studnie z kręgów betonowych Ø1000 łączonych na uszczelkę.
Studnie zwieńczyć z włazem Ŝeliwnym Ø600 typu cięŜkiego z pierścieniem odciąŜającym.
Wokół studni naleŜy wykonać obróbkę z kostki betonowej w kształcie trapezu, ułoŜonej
dookoła włazu studni.
NaleŜy zwrócić szczególną uwagę na staranne wykończenie uszczelnienia przy
połączeniach rur kanalizacyjnych ze studzienkami.
Trasę przewodów oznakować brązową taśmą lokalizacyjną z PVC z wkładką metaliczną
ułoŜoną 30 cm nad wierzchem rury.
Wpusty W1 i W2 naleŜy zabudować jako typowe betonowe wpusty z osadnikiem, z
koszem do łąpania liści. Wpusty wyposaŜyć w zabezpieczenia przeciwko kradzieŜy.
Wpusty zwieńczyć kratą Ŝeliwną klasy D400 z pierścieniem odciąŜającym.
Rury spustowe – wg opracowania architektonicznego.
6. PRÓBY SZCZELNOŚCI
Wykonaną instalację wody zimnej, c.w.u. oraz cyrkulacji naleŜy poddać próbom
szczelności zgodnie z wymaganiami zawartymi w „Warunkach technicznych wykonania i
odbioru rurociągów z tworzyw sztucznych”.
Zgodnie z wytycznymi próbę szczelności naleŜy przeprowadzać przed zakryciem instalacji
w całości. Przed próbą naleŜy napełnić instalację wodą oraz dokładnie odpowietrzyć.
Badanie szczelności przewodów i armatury przeprowadzić za pomocą próby wodnej przy
ciśnieniu:
ppróby = 2 x probocze
lecz nie mniejszym niŜ 0,9 MPa. Ciśnienie to naleŜy dwukrotnie podnosić w okresie 30
minut po pierwotniej wartości. Po dalszych 30 minutach spadek ciśnienia nie moŜe
przekraczać 0,06 MPa. W czasie następnych 120 minut spadek ciśnienia nie moŜe
przekroczyć 0,02 MPa. W przypadku wystąpienia przecieków podczas przeprowadzanie
próby szczelności naleŜy je usunąć i ponowione przeprowadzić całą próbę od początku.
Dla instalacji wody ciepłej próbę szczelności naleŜy wykonać dwukrotnie przy napełnieniu
zimną wodą oraz wodą o temperaturze 55oC. Po pozytywnym zakończeniu prób
MA
AL
PROJEKT
17
PROJEKT WYKONAWCZY
szczelności przewody naleŜy poddać płukaniu wodą wodociągową. Wodę z instalacji po
zakończeniu prób naleŜy poddać badaniom fizykochemicznym i bakteriologicznym.
JeŜeli badania wykaŜą potrzebę dezynfekcji naleŜy przeprowadzić ją roztworem wapna
chlorowanego lub roztworem podchlorynu sodu w czasie 24 godzin.
Po zakończeniu dezynfekcji naleŜy przewody ponownie przepłukać wodą.
Podejścia
i
piony
kanalizacyjne
naleŜy
obserwować
podczas
przepływu
wody
odprowadzanej z dowolnie wybranych przyborów sanitarnych. Poziomy odprowadzające
ścieki naleŜy napełnić całkowicie wodą powyŜej kolana łączącego pion z poziomem a
następnie poddać obserwacji. W przypadku występowania nieszczelności instalację
poprawić a następnie ponownie poddać próbie szczelności.
Poziomy kanalizacji sanitarnej poddać próbie szczelności na ciśnienie próbne wynoszące
50 kPa. Poziomy kanalizacji deszczowej poddać próbie na ciśnienie
150 kPa.
Wyniki prób szczelności odcinków, jak i całego przewodu powinny być ujęte w protokółach
podpisanych przez przedstawicieli wykonawcy, nadzoru inwestorskiego i uŜytkownika.
7. UKŁADANIE PRZEWODÓW KANALIZACYJNYCH
Rury PVC kielichowe z uszczelnieniem pierścieniami gumowymi są połączeniami
rozłącznymi, umoŜliwiającymi wzajemne przesuwanie się części przewodu i kompensację
wydłuŜeń.
Najodpowiedniejszą temperaturą do układania rur z PVC jest temperatura 10-15o C.
Rury naleŜy układać w wykopie otwartym wykonanym ręcznie o szerokości min. 0,9 m
o ściankach pionowych, szalowanych dobrze rozpartych. Dno wykopu naleŜy wyplantować
dokładnie do spadków podanych w projekcie.
Na wytrzymałość układanych rur zasadniczy wpływ ma zarówno rodzaj obsypki ochronnej
rury, zasypki wykopu jak teŜ stopień ich zagęszczenia. Warstwę ochronną kanalizacji
wykonuje się z piasku sypkiego drobno-średnio lub gruboziarnistego bez grud i kamieni.
Warstwa ta musi być starannie ubita po obu stronach przewodu.
MA
AL
PROJEKT
18
PROJEKT WYKONAWCZY
Kanalizację
naleŜy układać na podsypce piaskowej o gr. warstwy 30 cm i obsypce
piaskowej o gr. warstwy 30 cm. Średnice i spadki zostały określone w części rysunkowej.
Przewody muszą być zabezpieczone warstwą przykrycia min. 1,20 m.
Zabudowa studzienek kanalizacyjnych– zgodnie z instrukcjami producenta
Zabudowa wpustów ulicznych– zgodnie z instrukcjami producenta
Urządzenia posadowione na gruntach nośnych nie wymagają przygotowania specjalnego
fundamentu – dno wykopu przygotowuje się wykonując podbudowę z betonu B-10 o
grubości 10 cm lub z dobrze zagęszczonej warstwy Ŝwiru o grubości ok. 20 cm.
Podbudowa musi spełniać warunki statyczne, powinna być wypoziomowana oraz większa
od podstawy zbiornika o 20 cm. Między zbiornikiem a fundamentem powinna znajdować
się 5 cm warstwa pisaku. W przypadku występowania gruntów nienośnych sposób
posadowienia wymaga odrębnego opracowania.
Na odpowiednio przygotowanym podłoŜu, naleŜy ustawić korpus urządzenia, podłączyć
rury, zamontować niezbędne kręgi nadbudowy, a następnie zasypać wykop starannie
zagęszczając. Obsypanie rur i zagęszczanie gruntu naleŜy wykonywać ostroŜnie nie
dopuszczając do uszkodzenia połączeń rur.
NaleŜy zwrócić uwagę na staranne zagęszczenie obsypki między rurą a ścianką wykopu.
Zabezpieczenie antykorozyjne
Zabezpieczenia konstrukcji Ŝelbetowej obejmują:
- zabezpieczenie zasadnicze, strukturalne, poprzez zastosowanie betonu klasy B20 z
dodatkiem uszczelniającym
- powierzchnie ścian pionowych powinny mieć fakturę gładką, jakiekolwiek ubytki naleŜy
dokładnie pouzupełniać i zatrzeć na gładko
- izolacja wewnętrzna i zewnętrzna powierzchni stykających się z gruntem naleŜy
zabezpieczyć 3x lepikiem na zimno; warstwa gruntująca - 1x; warstwa nawierzchniowa
– 2x
MA
AL
PROJEKT
19
PROJEKT WYKONAWCZY
8. PRÓBY SZCZELNOŚCI KANALIZACJI ZEWNĘTRZNEJ
W celu sprawdzenia szczelności kanału przeprowadza się próbę szczelności na
eksfiltrację. Próbę przeprowadza się odcinkami po ok. 50 m pomiędzy studzienkami
rewizyjnymi. Wszystkie otwory badanego odcinka kanału muszą być na czas próby
zakorkowane i zabezpieczone podparciem na ciśnienie wody.
Napełnianie kanału przeprowadza się powoli za studzienki od dołu kanału. Po napełnieniu
wodą i osiągnięciu w studzience górnej poziomu zwierciadła wody na wysokości 0,5 m
ponad górną krawędź otworu wlotowego, naleŜy przerwać dopływ wody i tak całkowicie
napełniony odcinek kanału pozostawić przez 1 godzinę w celu odpowietrzenia.
Czas trwania próby powinien wynosić 30 min.
Na złączach kielichowych nie powinny ukazywać się krople wody. Kanał uwaŜa się za
szczelny, kiedy dopełniana ilość wody w rurociągu w czasie trwania próby nie wynosi
więcej niŜ 0,02 dm3/m2 zwilŜonej powierzchni wewnętrznej rury. W wypadku nieszczelnego
złącza kielichowego rury połączenie naleŜy wymienić, a próbę powtórzyć.
9. WYTYCZNE BHP I P.POś.
Wykonana instalacja nie stwarza zagroŜenia poŜarowego. Podczas wykonawstwa
stosować się do przepisów zawartych w wymaganiach technicznych COBRTI INSTAL
zeszyt 7 „Warunki techniczne wykonania i odbioru instalacji wodociągowych”, zeszyt
12 „Warunki techniczne wykonania i odbioru instalacji kanalizacyjnych”, zeszyt 9
„Warunki
Techniczne
wykonania
i
odbioru
sieci
kanalizacyjnych”
oraz
do
Rozporządzenia Ministra Infrastruktury z dnia 6.02.2003 r. w sprawie BHP przy
wykonywaniu robót budowlanych, Dz. U. nr 47, poz. 401 z dn. 19.03.2003 r.
MA
AL
PROJEKT
20
PROJEKT WYKONAWCZY
10. ZAŁOśENIA BRANśOWE
BranŜa budowlana
Wykonać:
− bruzdy w ścianach i mocowanie przewodów wodnych,
− przebicia w ścianach pod rury wodne i kanalizacyjne,
BranŜa elektryczna
Doprowadzić energię elektryczną do
− pompy cyrkulacyjnej ALPHA Pro 25-40 B 180 prod. Grundfoss – 25W; 230V - 1 szt.
− Grzałki elektryczne zasobnika c.w.u. – 9kW; 400V – 1 szt.
MA
AL
PROJEKT
21
PROJEKT WYKONAWCZY
11. ZESTAWIENIE MATERIAŁÓW
Wszystkie materiał powinny mieć aktualne dopuszczenia PZH oraz dopuszczenia do stosowania w
budownictwie.
UWAGA
Wskazane w opracowaniu typy, symbole urządzeń i elementów oraz nazwy ich
producentów zostały określone w celu sprecyzowania parametrów i warunków technicznouŜytkowych. Dopuszcza się zastosowanie materiałów innych producentów takiej samej lub
wyŜszej jakości i o tych samych parametrach. Wszelkie zmiany naleŜy przeprowadzać
zgodnie z zasadami określonymi w ST do projektu.
L.p.
Pozycja
Jedn.
Ilość
Producent/uwagi
Instalacja zimne wody, c.w.u. i cyrkulacji
Rury wielowarstwowe typu MLC wraz z
izolacją
16x2,0
20x2,25
25x2,5
32x3,0
40x4,0
1
2
m
m
m
m
m
300
60
60
115
25
Zawór odcinający ćwierćobrotowy DN15 (do
podłączenia umywalki, zlewozmywaka, WC)
DN15
UPONOR (lub
odpowiednik)
Perfexim (lub
odpowiednik)
szt.
90
DN15
szt
2
DN25
szt
2
DN50
szt
5
szt.
21
Zwór kulowy odcinający gwintowany, PN10,
tmax=100°C
3
4
Bateria umywalkowa stojąca mieszająca,
przyłącza DN15
MA
AL
PROJEKT
Perfexim (lub
odpowiednik)
np. typ CliviaPlus
dystr. BimsPlus
(lub odpowiednik)
22
PROJEKT WYKONAWCZY
np. typ CliviaPlus
dystr. BimsPlus
(lub odpowiednik)
np. typ CliviaPlus
dystr. BimsPlus
(lub odpowiednik)
np. typ CliviaPlus
dystr. BimsPlus
(lub odpowiednik)
5
Bateria zlewozmywakowa stojąca
mieszająca , przyłącza DN15
szt.
13
6
Bateria zlewozmywakowa ścienna
mieszająca, przyłącza DN15
szt.
1
7
Bateria natryskowa mieszająca z węŜem i
słuchawką natrysku
kpl.
2
DN15
m
80
DN32
m
50
DN50
m
70
szt.
3
szt.
5
11 Zawór spłukujący dolnopłuka
szt.
19
12 Zawór antyskaŜeniowy typu EA, DN50
szt.
1
Danfoss
13 Zawór antyskaŜeniowy typu BA, DN50
szt.
1
Danfoss
14 Zawór pierwszeństwa VV100 DN32
szt.
1
Honeywell
kpl.
1
SUNEX
szt.
1
Grundfos
kpl.
1
Reflex
szt.
1
SYR
19 Filtr siatkowy gwintowany DN50
szt.
1
20 Wodomierz JS6 DN32
szt.
1
21 Złączka redukcyjna DN50/DN32
szt.
2
Ogniochronna masa uszczelniająca CP
22 601S (zabezpieczenie p.poŜ. instalacji
hydrantowej)
szt.
wg
techn.
robót
Rury stalowe ocynkowane ze szwem
gwintowane średnie wg. PN-74/H-74200
wraz z izolacją
8
Hydrant wnękowy DN25 z węŜem
półsztywnym dł. 30m
Hydrant naścienny DN25 z węŜem
10
półsztywnym dł. 30m
9
Zasobnik c.w.u. FISH S1 o pojemności 1000
l z grzałką o mocy 9 kW
Pompa cyrkulacyjna ALPHA Pro 25-40 B
16
180
Naczynie wzbiorcze Refix DT5 80 z
17
armaturą przepływową „flowjet”
Zawór bezpieczeństwa SYR 2115 ¾”
18
15
MA
AL
PROJEKT
BOXMET (lub
odpowiednik)
BOXMET (lub
odpowiednik)
Perfexim (lub
odpowiednik)
PoWoGaz (lub
odpowiednik)
Hilti
23
PROJEKT WYKONAWCZY
L.p.
Pozycja
Jedn.
Ilość
Producent
Instalacja kanalizacji wewnętrznej sanitarnej
1
Umywalka wisząca z syfonem
umywalkowym
szt.
21
2
Zlew gospodarczy prostokątny z
syfonem
szt.
1
3
Zlewozmywak dwukomorowy,
z syfonem
szt.
3
np. typ CliviaPlus
dystr. BimsPlus
(lub
odpowiednik)
wg technologii
laboratorium
np. typ CliviaPlus
dystr. BimsPlus
(lub
odpowiednik)
4
Zlew laboratoryjny
szt.
10
5
Zestaw kompaktowy WC
kpl.
19
6
Wpust podłogowy pionowy
DN50, z wyjmowanym syfonem,
z nasadą z tworzywa
sztucznego, z ramą ze stali
nierdzewnej
kpl.
4
Kassel (lub
odpowiednik)
7
Rewizja do montaŜu na trójnik
szt.
1
HL (lub
odpowiednik)
50, PVC HT
m
40
75, PVC HT
m
70
110, PVC HT
m
130
160, PVC-U
m
105
9
Kolano przyłączne WC 110, z
rozetą, PVC HT
szt.
19
WAVIN (lub
odpowiednik)
10
Rura wywiewna, z dołącznikiem
110, daszkiem ochronnym i
kominkiem
szt.
8
WAVIN (lub
odpowiednik)
11
Czyszczak 75, PVC HT
szt.
3
12
Czyszczak 110, PVC HT
szt.
9
13
Zawór napowietrzający Φ75
szt.
1
Rura kanalizacyjna o
średnicach:
8
MA
AL
PROJEKT
WAVIN (lub
odpowiednik)
WAVIN (lub
odpowiednik)
WAVIN (lub
odpowiednik)
HL (lub
odpowiednik)
24
PROJEKT WYKONAWCZY
L.p.
Pozycja
Jedn.
Ilość
Producent
30
WAVIN (lub
odpowiednik)
Kanalizacja deszczowa
Rura kanalizacyjna z wydłuŜonym
kielichem wraz ze złączkami o
średnicach:
1 Ø160, PVC U klasa S SDR 34
Ø200, PVC U klasa S SDR 34
m
m
110
2
Taśma lokalizacyjna w kolorze brązowym
m
140
3
Studzienka rewizyjna Ø1000 betonowa z
włazem Ŝeliwnym typu cięŜkiego
szt.
5
szt.
1
WAVIN (lub
odpowiednik)
kpl.
2
KZO (wpust)/SIB
Łowicz (osadnik) lub odpowiednik
4
5
Studzienka rewizyjna Tegra 600 z włazem
Ŝeliwnym typu cięŜkiego
Wpust uliczny betonowy z kratą Ŝeliwną
typu cięŜkiego, z zabezpieczeniem
przeciwko kradzieŜy (zamknięcie
zawiasowe lub nimbusowe), z koszem do
łapania liści
MA
AL
PROJEKT
25
PROJEKT WYKONAWCZY
IX. ZAŁĄCZNIKI WG SPISU
MA
AL
PROJEKT
26
PROJEKT WYKONAWCZY
X. RYSUNKI WG SPISU
MA
AL
PROJEKT
27

budynek - Zywiecczyzna.pl

Transkrypt

Podobne dokumenty

Propozycje tematów prac inżynierskich w roku akad. 2016/2017

Instalacje Grzewcze i Sanitarne Miroslaw Zawada

Remont sanitariatów w budynku Ratusza w Tarnowskich Górach

ARCHITEKTURA 10.2011 PROJEKT KONCEPCYJNY

14_PW_11_+¬ywiec szko+éa opis_instalacja gazowa

Agencja Pracy Tymczasowej i Doradztwa Personalnego

Wykorzystanie 1% podatku przekazanego przez FSMM

Mapety zaproszenie urodzinowe 6 szt + koperty

Opis projektu - Mapa Dotacji
