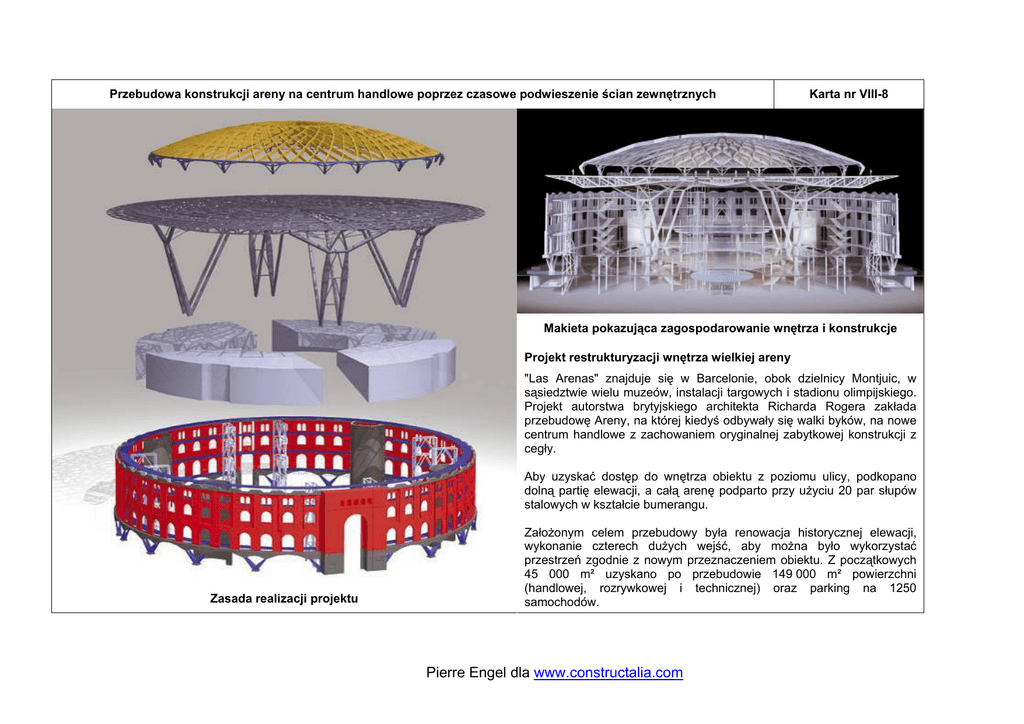

Przebudowa konstrukcji areny na centrum handlowe poprzez czasowe podwieszenie ścian zewnętrznych
Karta nr VIII-8
Makieta pokazująca zagospodarowanie wnętrza i konstrukcje
Projekt restrukturyzacji wnętrza wielkiej areny
"Las Arenas" znajduje się w Barcelonie, obok dzielnicy Montjuic, w
sąsiedztwie wielu muzeów, instalacji targowych i stadionu olimpijskiego.
Projekt autorstwa brytyjskiego architekta Richarda Rogera zakłada
przebudowę Areny, na której kiedyś odbywały się walki byków, na nowe
centrum handlowe z zachowaniem oryginalnej zabytkowej konstrukcji z
cegły.
Aby uzyskać dostęp do wnętrza obiektu z poziomu ulicy, podkopano
dolną partię elewacji, a całą arenę podparto przy użyciu 20 par słupów
stalowych w kształcie bumerangu.
Zasada realizacji projektu
Założonym celem przebudowy była renowacja historycznej elewacji,
wykonanie czterech dużych wejść, aby można było wykorzystać
przestrzeń zgodnie z nowym przeznaczeniem obiektu. Z początkowych
45 000 m² uzyskano po przebudowie 149 000 m² powierzchni
(handlowej, rozrywkowej i technicznej) oraz parking na 1250
samochodów.
Pierre Engel dla www.constructalia.com
Przebudowa konstrukcji areny na centrum handlowe poprzez czasowe podwieszenie ścian zewnętrznych
Karta nr VIII-8a
Uniesienie wieńca o średnicy 100 metrów wykonanego z cegły
Zmiana przeniesienia obciążeń w istniejącym obiekcie przy całkowitym jego podparciu jest w realizacji przedsięwzięciem bardzo delikatnym podczas etapów
budowy. Połączenie aren, początkowo osadzonych na kamieniach, z usytuowanym poniżej poziomem drogi, wymagało podkopania się pod istniejącą
konstrukcję i tym samym przerwania łańcucha bezpośredniego przeniesienia obciążeń do istniejących fundamentów. Dla jego odtworzenia - przy
uwzględnieniu nowych obostrzeń konstrukcyjnych - wykonano dodatkowy poziom arkad, budując zewnętrzny pierścień ze sprężonego betonu, osadzony na
stalowych słupach, stanowiących obręcz dla istniejącej konstrukcji murowanej. Operację rozpoczęto od wykonania obudowy podtrzymującej górne
kondygnacje areny przy pomocy stalowych podpór. Potem wybudowano pierścień zewnętrzny i przystąpiono do stopniowego podkopywania i podpierania
dolnej części elewacji, aby przejść następnie do rekonstrukcji fundamentów i montażu nowych słupów w formie bumerangów.
Pierre Engel dla www.constructalia.com
Przebudowa konstrukcji areny na centrum handlowe poprzez czasowe podwieszenie ścian zewnętrznych
Schemat procesu przebudowy Areny w Barcelonie w czterech etapach
Pierre Engel dla www.constructalia.com
Karta nr VIII-8b
Przebudowa konstrukcji areny na centrum handlowe poprzez czasowe podwieszenie ścian zewnętrznych
Widoki na poszczególne etapy istnienia Areny w Barcelonie w czterech przełomach budowlanych
Pierre Engel dla www.constructalia.com
Karta nr VIII-8c
Przebudowa konstrukcji areny na centrum handlowe poprzez czasowe podwieszenie ścian zewnętrznych
Przygotowanie konstrukcji podpierającej
Widok po instalacji stalowych bumerangów
Pierre Engel dla www.constructalia.com
Karta nr VIII-8d
Przebudowa konstrukcji areny na centrum handlowe poprzez czasowe podwieszenie ścian zewnętrznych
Widok na tymczasowe słupy podpierające, zewnętrzną obręcz i projekt profili bumerang.
