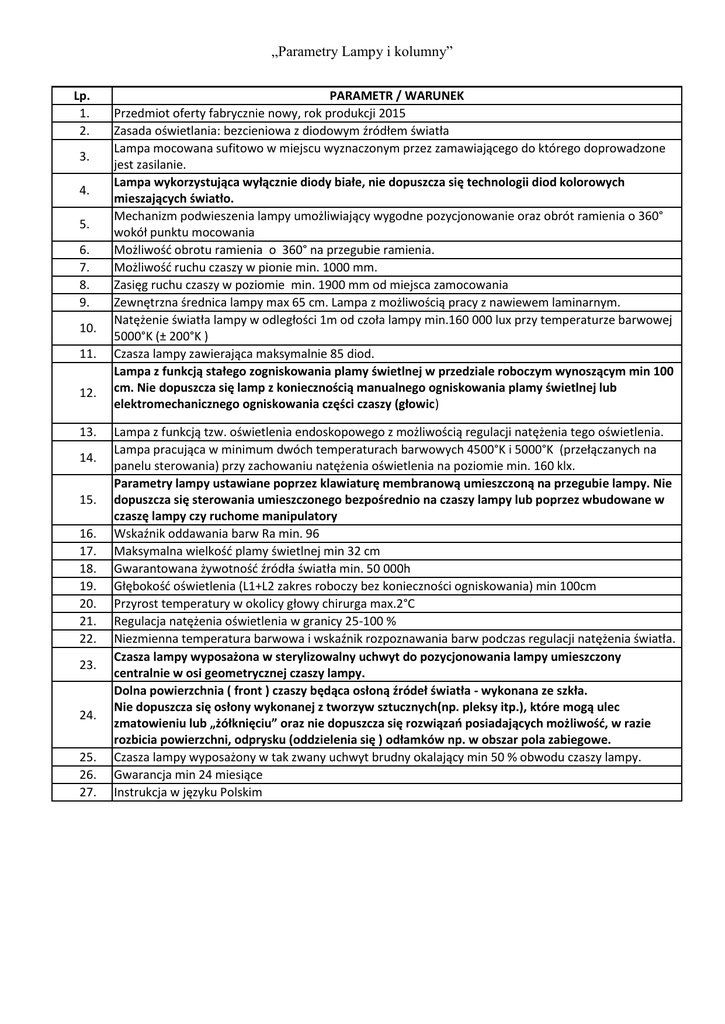

„Parametry Lampy i kolumny”

„Parametry Lampy i kolumny”
Lp.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
PARAMETR / WARUNEK
Przedmiot oferty fabrycznie nowy, rok produkcji 2015
Zasada oświetlania: bezcieniowa z diodowym źródłem światła
Lampa mocowana sufitowo w miejscu wyznaczonym przez zamawiającego do którego doprowadzone
jest zasilanie.
Lampa wykorzystująca wyłącznie diody białe, nie dopuszcza się technologii diod kolorowych
mieszających światło.
Mechanizm podwieszenia lampy umożliwiający wygodne pozycjonowanie oraz obrót ramienia o 360°
wokół punktu mocowania
Możliwość obrotu ramienia o 360° na przegubie ramienia.
Możliwość ruchu czaszy w pionie min. 1000 mm.
Zasięg ruchu czaszy w poziomie min. 1900 mm od miejsca zamocowania
Zewnętrzna średnica lampy max 65 cm. Lampa z możliwością pracy z nawiewem laminarnym.
Natężenie światła lampy w odległości 1m od czoła lampy min.160 000 lux przy temperaturze barwowej
5000°K (± 200°K )
Czasza lampy zawierająca maksymalnie 85 diod.
Lampa z funkcją stałego zogniskowania plamy świetlnej w przedziale roboczym wynoszącym min 100
cm. Nie dopuszcza się lamp z koniecznością manualnego ogniskowania plamy świetlnej lub
elektromechanicznego ogniskowania części czaszy (głowic)
Lampa z funkcją tzw. oświetlenia endoskopowego z możliwością regulacji natężenia tego oświetlenia.
Lampa pracująca w minimum dwóch temperaturach barwowych 4500°K i 5000°K (przełączanych na
panelu sterowania) przy zachowaniu natężenia oświetlenia na poziomie min. 160 klx.
Parametry lampy ustawiane poprzez klawiaturę membranową umieszczoną na przegubie lampy. Nie
dopuszcza się sterowania umieszczonego bezpośrednio na czaszy lampy lub poprzez wbudowane w
czaszę lampy czy ruchome manipulatory
Wskaźnik oddawania barw Ra min. 96
Maksymalna wielkość plamy świetlnej min 32 cm
Gwarantowana żywotność źródła światła min. 50 000h
Głębokość oświetlenia (L1+L2 zakres roboczy bez konieczności ogniskowania) min 100cm
Przyrost temperatury w okolicy głowy chirurga max.2°C
Regulacja natężenia oświetlenia w granicy 25-100 %
Niezmienna temperatura barwowa i wskaźnik rozpoznawania barw podczas regulacji natężenia światła.
Czasza lampy wyposażona w sterylizowalny uchwyt do pozycjonowania lampy umieszczony
centralnie w osi geometrycznej czaszy lampy.
Dolna powierzchnia ( front ) czaszy będąca osłoną źródeł światła - wykonana ze szkła.
Nie dopuszcza się osłony wykonanej z tworzyw sztucznych(np. pleksy itp.), które mogą ulec
zmatowieniu lub „żółknięciu” oraz nie dopuszcza się rozwiązań posiadających możliwość, w razie
rozbicia powierzchni, odprysku (oddzielenia się ) odłamków np. w obszar pola zabiegowe.
Czasza lampy wyposażony w tak zwany uchwyt brudny okalający min 50 % obwodu czaszy lampy.
Gwarancja min 24 miesiące
Instrukcja w języku Polskim
„Parametry Lampy i kolumny”
Kolumna
Nazwa i typ: Kolumna Chirurgiczna typ ISA 9003
Rok produkcji: 2015
Lp.
PARAMETRY I WARUNKI GRANICZNE
1.0 Parametry ogólne.
1.1 Kolumna chirurgiczna/ głowica, wykonana z profili aluminiowych z oddzielnymi kanałami dla
instalacji gazów medycznych i instalacji elektrycznej, malowana na wybrany przez Zamawiającego
kolor wg palety RAL
1.2
Kolumna chirurgiczna stała (nie obrotowa, bez ramion)
1.3
Układ głowicy: pionowy.
Wymiary (dł. x szer. x wys.) 310x270 x1000 mm
Górna krawędź głowicy na wysokości 2000 mm
Lub poziomy
Wymiary (dł. x szer. x wys.) 500x210 x200 mm
Górna krawędź głowicy na wysokości 180 cm
1.4
Wyposażenie elektryczne głowicy:
•
6 x gniazdo elektryczne 230V 50Hz
•
4 x gniazdo ekwipotencjalne wg DIN 4280
1.5 Wyposażenie głowicy w gniazda gazów medycznych, standard AGA, w tym:
•
1 x tlen
•
2 x próżnia
•
2 x sprężone powietrze
•
1 x dwutlenek węgla
•
1 sprężone powietrze Air motor z wtykiem
wraz z instalacją gazów medycznych wew. kolumny
2.0 Zawiesie sufitowe
2.1
2.2
3.0
Pionowy, prostopadłościenny słup nośny z kanałami instalacyjnymi oraz z zestawem płyt montażowych
zawiesia sufitowego , umożliwiających podłączenie kolumny chirurgicznej do sieci instalacji elektrycznej i
gazów medycznych
Przystosowane do montażu kolumny chirurgicznej/ głowicy oraz wyposażenia dodatkowego
Ciężar kolumny: 50kg (+/- 5 kg)
„Parametry Lampy i kolumny”
4.1
Gwarancja min. 24 miesiące
4.2
Deklaracja zgodności lub inne dokumentu potwierdzające, ze oferowane urządzenie medyczne jest
dopuszczone do obrotu i używania zgodnie z ustawą o wyrobach medycznych z dnia 20.04.2004 r.
(Dz. U. nr 93, poz. 896 z późn. zm.);
4.3
Instrukcji obsługi w języku polskim przy dostawie
4.4
Fabrycznie nowy, nieużywany do prezentacji, nie powystawowy, rok produkcji 2015
4.5
Szkolenie w zakresie obsługi sprzętu przeprowadzone w dniu dostawy i montażu sprzętu.
