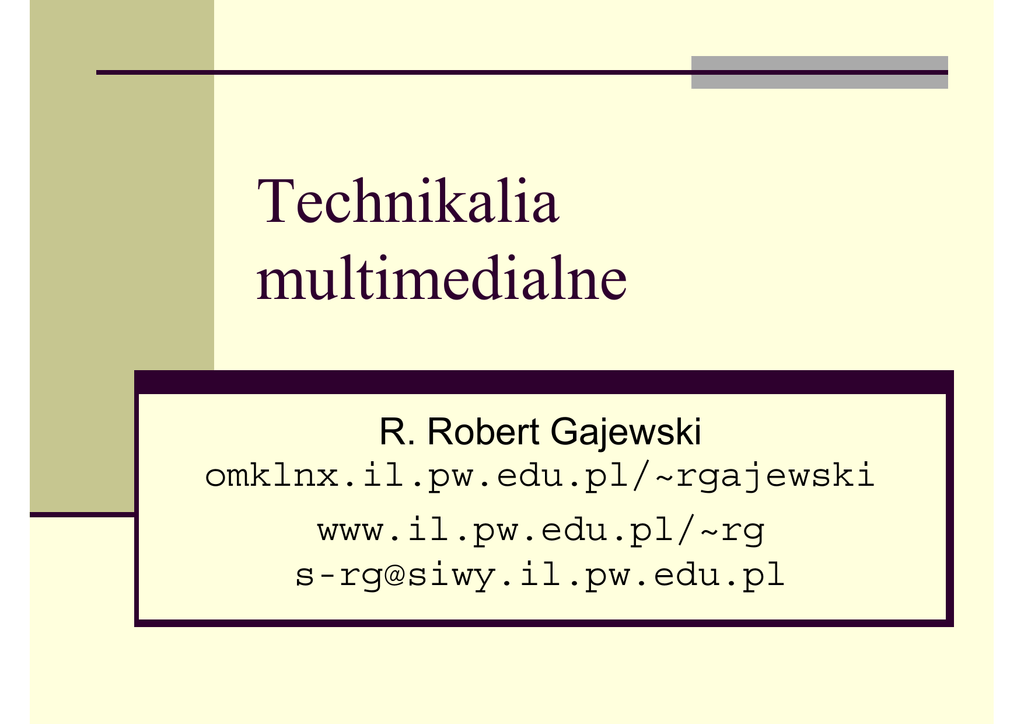

11 11 ©2004 R. Robert `RoG@j` Gajewski

Technikalia
multimedialne
R. Robert Gajewski
omklnx.il.pw.edu.pl/~rgajewski
www.il.pw.edu.pl/~rg
[email protected]
Historyczne alternatywy
! Folie i rzutnik
! Slajdy
!
duży nakład pracy, przy przygotowywaniu
! Monitor o dużej przekątnej ekranu
!
Duża waga i małe audytoria
! Panel ciekłokrystaliczny LCD i rzutnik
!
2
11
Wysoka jasność rzutnika – 4000 lumenów
©2004 R. Robert ‘RoG@j’ Gajewski
Projektory multimedialne
! Projektor podłączony jest do źródła sygnału
wizyjnego (komputer, magnetowid,
odtwarzacz DVD).
! Wady i zalety
3
11
!
Przenośność !
!
Duże rozmiary obrazu !
!
Niższa jakość (rozdzielczość) "
©2004 R. Robert ‘RoG@j’ Gajewski
Projektory LCD
! LCD – Liquid Cristal Display - wyświetlacz
ciekłokrystaliczny, czyli...
! TFT Display – Thin Film Transistor Display –
wyświetlacz ciekłokrystaliczny z
wykorzystaniem tranzystorów
cienkowarstwowych z aktywną matrycą –
powszechnie wykorzystywany w komputerach
przenośnych.
4
11
©2004 R. Robert ‘RoG@j’ Gajewski
TFT
! TFT - cienka folia z maleńkimi tranzystorami
umieszczona między dwoma przezroczystymi
warstwami.
! Pod wpływem napięcia przyłożonego do
tranzystora zaczyna on świecić z dużą
jasnością i kontrastem.
! Piksel logiczny składa się z trzech pikseli
fizycznych – RGB.
5
11
©2004 R. Robert ‘RoG@j’ Gajewski
Pojedyncza matryca TFT
• Matryca odpowiedzialna jest za
stworzenie kompletnego obrazu.
• Tworzone obrazy są stosunkowo ciemne
A – lampa
B – kondensor
C – matryca TTF
D – obiektyw
6
11
©2004 R. Robert ‘RoG@j’ Gajewski
Trzy matryce polisilikonowe
! Każda z matryc odpowiada za jeden z
kolorów podstawowych RGB.
! Istnieją trzy niezależne wyświetlacze, po
jednym dla każdego koloru.
! Światło rozszczepiane jest na trzy wiązki,
które osobno przechodzą przez odpowiednie
wyświetlacze.
! Następnie wiązki są łączone...
7
11
©2004 R. Robert ‘RoG@j’ Gajewski
Trzy matryce polisilikonowe
8
11
A – lampa
B – zwierciadło półprzepuszczalne
C – zwierciadło odbijające
D, E, F – panele ciekłokrystaliczne
G – obiektyw
©2004 R. Robert ‘RoG@j’ Gajewski
Technologia DLP
! DLP – Digital Light Processing – technologia
opracowana przez Texas Instruments.
! W projektorze specjalny układ przetwarza
sygnał wizyjny z komputera lub magnetowidu
na sygnał cyfrowy.
! Układ ten to DMD – Digital Micromirror
Device.
9
11
©2004 R. Robert ‘RoG@j’ Gajewski
Układ DMD (1)
! Składa się z kilkuset tysięcy mikroskopijnych
lusterek
! Lusterka w zależności od nachylenia mogą w
różnym stopniu odbijać światło.
! Światło z żarówki metalowo-halidowej lub
UHP przechodzi najpierw przez specjalny
obrotowy filtr RGB, gdzie zabarwia się na
jeden z podstawowych kolorów.
10
11
©2004 R. Robert ‘RoG@j’ Gajewski
Układ DMD (2)
! W tym czasie lusterka ustawiają się tak, że
tworzą matrycę dla tego koloru.
! Po odbiciu się światło dociera do obiektywu
a następnie na ekran.
! Ułamek sekundy później filtr przestawia się
na kolejny kolor podstawowy.
! Mieszanie „warstw” następuje tak szybko, że
oko nie rozpoznaje oszustwa warstw
monochromatycznych.
11
11
©2004 R. Robert ‘RoG@j’ Gajewski
Pojedynczy układ DMD
12
11
©2004 R. Robert ‘RoG@j’ Gajewski
Projektory DLP
! Technika DLP pozwala uzyskać bardzo jasny
i kontrastowy obraz, lepszy niż z projektorów
LCD.
! Niektóre projektory wykorzystują trzy układy
DMD odpowiedzialne za trzy kolory
podstawowe RGB.
13
11
©2004 R. Robert ‘RoG@j’ Gajewski
Trzy układy DMD
14
11
©2004 R. Robert ‘RoG@j’ Gajewski
Projektory CRT
! Wyświetlają one obraz przy użyciu
stanowiących rodzaj kineskopu lamp
projekcyjnych CRT (Cathode Ray Tube).
! Każda z lamp niezależnie wyświetla obraz w
jednym z trzech kolorów podstawowych.
! Obraz jest jasny i kontrastowy i teoretycznie
o dowolnej rozdzielczości, ale urządzenie do
projekcji waży kilkadziesiąt kilogramów.
15
11
©2004 R. Robert ‘RoG@j’ Gajewski
Parametry projektorów (1)
! Rozdzielczość
VGA (640#480)
! SVGA (800#600)
! XGA (1024#768)
! SXGA (1280#1024)
! UXGA (1600#1200)
!
16
11
©2004 R. Robert ‘RoG@j’ Gajewski
Parametry projektorów (2)
! Rozszerzanie lub kompresja
! Siła światła – ANSI lumeny
! Rodzaj lampy
! Halogenowe (niska jasność, krótka
żywotność, żółte światło)
! Metalowo-halidowe (2000 godzin i silne
chłodzenie)
! UHP (żywotność 8000 godzin, słabsze
chłodzenie)
17
11
©2004 R. Robert ‘RoG@j’ Gajewski
Monitory plazmowe
! Panele PDP (Plasma Display Panel).
Między dwoma płytami znajduje się gaz
! Dolna płyta pokryta jest elektrodami i
luminoforem jak w kineskopach
! Prąd powoduje przejście gazu w stan plazmy.
! Emitowane jest promieniowanie ultrafioletowe,
które pobudza luminofor do świecenia.
! Przekątna 40”-60”
!
18
11
©2004 R. Robert ‘RoG@j’ Gajewski
Świecące ściany
! Połączenie 4, 9 lub 16 monitorów o
przekątnej 28”-40”.
! Wyświetlacze z diod LCD
Modularna budowa pozwalająca regulować
rozdzielczość i wielkość.
! Ułatwienie wymiany uszkodzonych modułów.
! Wysoka cena.
!
19
11
©2004 R. Robert ‘RoG@j’ Gajewski
Microsoft Power Point
! Część pakietu MS Office.
! Niewielkie możliwości edycyjne ograniczone
do warstwy slajdu.
! Plus to spora liczba szablonów i dobry
kreator.
! Możliwość prezentacji w sieci lokalnej i
eksport do formatu HTML (Internet)
! Dołączanie narracji dźwiękowej.
20
11
©2004 R. Robert ‘RoG@j’ Gajewski
Corel Presentations
! Część pakietu Corel Perfect Office.
! Zintegrowany edytor grafiki bitmapowej i
wektorowej oraz symulacja 3-D.
! Brak możliwości synchronizacji animacji z
dźwiękiem.
! Słaba opcja cofania operacji.
! Kompresja prezentacji do pliku *.exe.
21
11
©2004 R. Robert ‘RoG@j’ Gajewski
Lotus Freelance Graphics
! Część pakietu Lotus Smart Suite.
! Zintegrowane narzędzia pracy grupowej.
! Duży zestaw funkcji animacyjnych.
! Brak możliwości anulowania pojedynczych
zmian.
! Brak funkcji nagrywania narracji oraz
jednolitej ścieżki dźwiękowej.
22
11
©2004 R. Robert ‘RoG@j’ Gajewski
Sun StarOffice Impress
! Część darmowego pakietu StarOffice.
! Zintegrowane narzędzia do obróbki grafiki
wektorowej.
! Eksport do formatu HTML.
! Odtwarzanie jedynie w środowisku StarOffice.
23
11
©2004 R. Robert ‘RoG@j’ Gajewski
Harvard Graphics
! Skromne możliwości edytorskie.
! Duży zbiór clipartów.
! Dobra funkcja cofania.
! Zintegrowany edytor grafiki wektorowej.
! Niewielkie możliwości operowania na mapach
bitowych.
! Niewygodne odtwarzanie dźwięków.
24
11
