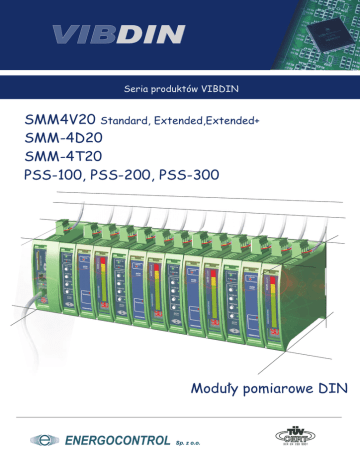

VIBDIN
Seria produktów VIBDIN
SMM4V20 Standard, Extended,Extended+
SMM-4D20
SMM-4T20
PSS-100, PSS-200, PSS-300
Moduly pomiarowe DIN
Sp. z o.o.
VIBDIN
Seria produktów VIBDIN
VibDIN SMM-4V20 Standard to jednokanalowy modul pomiarowy wspólpracujacy z czujnikami drgan
standardu ICP®. Opcjonalnie mozliwa jest obsluga innych czujników zgodnie z zyczeniem uzytkownika: czujniki
cisnienia, sily, itp.
Modul VibDIN Standard dla sygnalów drganiowych umozliwia pelna konfiguracje parametrów przetwarzania
zgodnie z potrzebami uzytkownika.
Mozliwy jest wybór pomiaru przyspieszenia lub predkosci drgan. Dla kazdej z wielkosci mierzonych
konfigurowalna jest wyliczana estymata: RMS, PEAK. Dodatkowo modul wyposazony jest w wzmacniacz sygnalu
(x1, x10) oraz filtr górno i dolnoprzepustowy dla wykonywania pomiarów zgodnie z okreslonymi normami
diagnostycznymi: 3Hz do 1kHz oraz 10Hz do 1kHz. Obliczona estymata sygnalu zamieniana jest na sygnal
wyjsciowy w standardzie 4..20mA. Dzieki temu modul moze byc wlaczony bezposrednio do nadrzednego systemu
sterowania.
Zmiany parametrów (wzmocnienie, filtry, wielkosc mierzona, estymata sygnalu) dokonywane sa za posrednictwem
klawiszy na panelu modulu. Obok klawiszy umieszczone sa diody sygnalizujace wybrana konfiguracje.
Modul VibDIN Standard zostal wyposazony w procedury autodiagnostyki. Urzadzenie wykrywa uszkodzenia toru
pomiarowego (zwarcie lub rozwarcie), oraz sprawdza poprawnosc dzialania petli pradowej 4..20mA.
VibDIN Extended
posiada wszystkie cechy VibDIN Standard z
komunikacja cyfrowa z modulami VibDIN Server oraz
niesynchronicznym próbkowaniem sygnalu wejsciowego
VibDIN Server PSS-100 to modul
zasilajacy moduly pomiarowe.
Dodatkawa opcja jest zlacze interfejsu
szeregowego pozwalajace na dostep i zdalna
konfiguracje kazdego modulu pomiarowego w
systemie.
Zasilacz/serwer PSS-200 posiada
dodatkowo wbudowany interfejs sieci
ethernet obslugujacy protokól TCP/IP.
PSS-300 umozliwia zdalna konfiguracje
podlaczonych do niego modulów pomiarowych
w polaczeniu z dostepem do sieci Internet.
Daje to mozliwosc pelnej obslugi systemu z
dowolnego punktu podlaczonego do sieci
internet z wykorzystaniem dowolnej
przegladarki www.
Modul posiada wbudowany serwer www,ftp.
Kolejna dodatkowa opcja serwera danych
jest karta pamieci FLASH dla akwizycji
danych z modulów pomiarowych.
Do kazdego rodzaju modulu zasilania PSS
moze byc dolaczonych do 16 modulów
pomiarowych.
VibDIN Extended+
posiada wszystkie cechy VibDIN
Extended z synchronicznym próbkowaniem sygnalu wejsciowego
VibDIN Display SMM- 4D20, wyswietlacz
LED i bargraf pelni funkcje wskaznika
aktualnie mierzonego poziomu sygnalu.
Posiada mozliwosc ustawienia i sygnalizacji
progu ostrzegawczego i alarmowego
(zmiana koloru na zolty i czerwony).
Dwa wyjscia przekaznikowe z wyzej
wymienionymi progami, pozwalaja na
wykorzystanie w ustawieniach,
zewnetrznej sygnalizacji lub zabezpieczen.
Modul SMM-4D20 wspólpracuje tylko z
jednym modulem pomiarowym SMM
Modul SMM-4T20, pomiaru temperatury
(lub innych sygnalow wolnozmiennych)
obsluguje w wersji standardowej sygnal
napieciowy ze zintegrowanych czujników
ICP ®, posiadajacych wyjscie
temperaturowe. Moze byc dostosowany do
pomiarów sygnalów w zakresie 0-10V,
4.20mA.
Modul wspolpracuje równiez z modulem
wyswietlania SMM-4D20.
Zarówno moduly pomiarowe, zasilacz jak i modul wyswietlacza przeznaczone sa do montazu na szynie DIN (35mm). Prosty system polaczen
pozwala w latwy i elastyczny sposób tworzyc wielokanalowe systemy pomiarowe, o strukturze ustalonej i konfigurowalnej przez uzytkownika
(dowolna ilosc kanalów w miejscu pomiaru).
