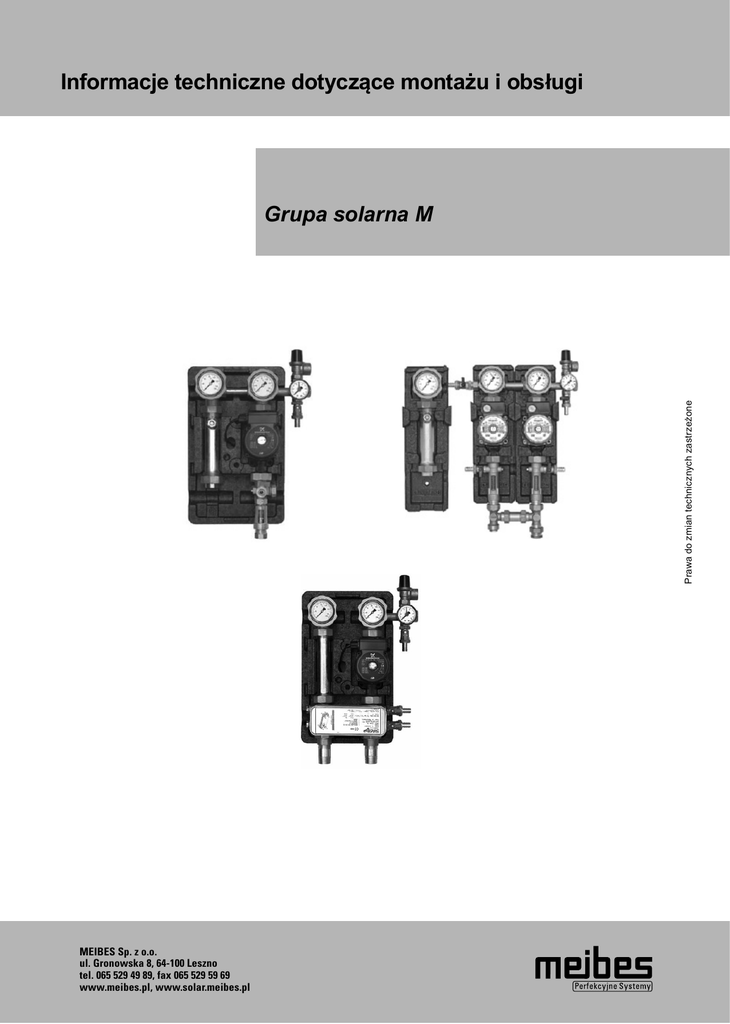

Grupa pompowa Solar M

Informacje techniczne dotyczące montażu i obsługi
Prawa do zmian technicznych zastrzeżone
Grupa solarna M
MEIBES Sp. z o.o.
ul. Gronowska 8, 64-100 Leszno
tel. 065 529 49 89, fax 065 529 59 69
www.meibes.pl, www.solar.meibes.pl
Treść
Rozdziaá
Tytuá
Strona
1.
1.1
1.2
1.3
1.4
1.5
2.
3.
3.1
3.2
3.3
3.4
3.5
3.6
3.7
4.
4.1
4.2
4.3
4.4
5.
6.
Uwagi bezpieczeĔstwa
Przepisy/Dyrektywy
UĪytkowanie zgodne z przeznaczeniem
PrzejĊcie do eksploatacji
Wykonywanie prac przy urządzeniu
OdpowiedzialnoĞü
Dane techniczne
MontaĪ
MontaĪ Ğcienny
Armatura odcinająca
Wymiana termometrów
Zawór bezpieczeĔstwa wzgl. grupa bezpieczeĔstwa
Zawory zwrotne
Podáączenie naczynia przeponowego (przez uĪytkownika)
Medium grzewcze
Próba ciĞnieniowa, napeánianie i páukanie instalacji
Páukanie i napeánianie
Próba ciĞnieniowa
Odpowietrzanie
OpróĪnianie
Warianty wykonania
Sterowanie grup solarnych
3
3
3
3
3
3
4
7
7
7
8
8
9
9
9
10
10
10
10
10
11
12
- Przed rozpoczĊciem uĪytkowania przeczytaü instrukcjĊ montaĪu
- NiebezpieczeĔstwo przeciĊcia
- NiebezpieczeĔstwo zmiaĪdĪenia
- NiebezpieczeĔstwo związane z wysoką temperaturą
- NiebezpieczeĔstwo związane z napiĊciem elektrycznym
- NiebezpieczeĔstwo upadku podczas montaĪu
2
1. Uwagi bezpieczeństwa
Przed rozpoczĊciem montaĪu proszĊ dokáadnie
przeczytaü niniejszą instrukcjĊ.
MontaĪ i przejĊcie do eksploatacji kompletnej stacji
mogą zostaü przeprowadzone wyáącznie przez
autoryzowaną specjalistyczną firmĊ. Przed
rozpoczĊciem pracy proszĊ siĊ zaznajomiü ze
wszystkimi czĊĞciami oraz sposobem ich uĪytkowania.
ProszĊ dokáadnie przestrzegaü niniejszych uwag
bezpieczeĔstwa, aby wykluczyü wystąpienie
niebezpieczeĔstw i szkód na zdrowiu i Īyciu ludzkim
oraz szkód na mieniu.
1.1 Przepisy/Dyrektywy
ProszĊ przestrzegaü obowiązujących przepisów
zapobiegania wypadkom, przepisów odnoszących siĊ do
ochrony Ğrodowiska i ustawowych zasad montaĪu,
instalacji i obsáugi. Ponadto naleĪy przestrzegaü
odnoĞnych dyrektyw DIN, EN, DVGE, VDI oraz VDE
(wáącznie z ochroną odgromową) oraz wszelkich
obowiązujących w danym kraju norm, ustaw i dyrektyw.
Podáączenie elektryczne:
Prace przy podáączeniu elektrycznym mogą byü
wykonywane wyáącznie przez fachowych elektryków.
NaleĪy przestrzegaü dyrektyw VDE oraz zaleceĔ
dostawcy energii.
Wyciąg:
Termiczne instalacje solarne i ich czĊĞci:
DIN EN 12975
Kolektory sáoneczne
DIN EN 12976
Urządzenia wstĊpnie przygotowane
DIN EN 12977
Urządzenia dostosowane do
specjalnych potrzeb klienta
Podáączenie elektryczne:
VDE 0100: Instalacja sprzĊtu elektrycznego,
ustanawianie uziemienia, rozkáad
przewodów ochronnych i przewodów
wyrównania potencjaáów.
VDE 0701: Naprawy, zmiany i kontrola urządzeĔ
elektrycznych.
VDE 0185: Informacje ogólne o budowie instalacji
odgromowych.
VDE 0190: Wyrównanie potencjaáów w instalacjach
elektrycznych.
Dodatkowe dyrektywy i uwagi:
VDI 6002, Strona 1: Ogólne podstawy, technika
systemowa i zastosowanie w budownictwie
mieszkaniowym.
VDI 6002, Strona 2: Zastosowanie w domach
studenckich, domach seniora, szpitalach,
páywalniach halowych i na polach
kempingowych.
1.2 UĪytkowanie zgodne z
przeznaczeniem
Opisane stacje mogą pracowaü wyáącznie z odpowiednim i
dopuszczonym páynem solarnym. NaleĪy zwróciü uwagĊ na
wystarczającą zawartoĞü czynnika grzewczego.
Zastosowanie innego medium jest niedozwolone.
Temperatura medium >
60ºC
(niebezpieczeĔstwo oparzenia)
CiĞnienie zadane wzgl. napeániania > CiĞnienie zadziaáania
armatury bezpieczeĔstwa
Wszelkie armatury odcinające mogą byü zamykane
wyáącznie przez autoryzowanych fachowców podczas
serwisu oraz przy zakrytych kolektorach, gdyĪ w
przeciwnym razie armatura bezpieczeĔstwa przestanie
funkcjonowaü prawidáowo.
(por. z podpunktem 3.2)
Uwaga:
ProszĊ nie dokonywaü Īadnych zmian w sprzĊcie
elektrycznym, w konstrukcji ani w podzespoáach
hydraulicznych! WpáynĊáoby to w niekorzystny sposób na
bezpieczne funkcjonowanie urządzenia.
1.3 PrzejĊcie do eksploatacji
Przed przejĊciem do eksploatacji naleĪy sprawdziü szczelnoĞü
urządzenia, prawidáowe podáączenie hydrauliczne oraz
dokáadne i poprawne podáączenie elektryczne. Ponadto naleĪy
równieĪ przeprowadziü dokáadne, wzgl. zaleĪne od potrzeby
páukanie urządzenia wedáug normy DIN 4753. PrzejĊcie do
eksploatacji moĪe zostaü przeprowadzone wyáącznie przez
przeszkolonych specjalistów i naleĪy je pisemnie
udokumentowaü. Ponadto naleĪy odnotowaü wartoĞci
nastawcze.
DokumentacjĊ techniczną przechowywaü przy urządzeniu.
1.4 Wykonywanie prac przy urządzeniu
Odáączyü urządzenie od prądu i sprawdziü, czy napiĊcie jest
odáączone (np. poprzez oddzielne zabezpieczenie lub wáącznik
gáówny).
Zabezpieczyü urządzenie przed ponownym wáączeniem.
Zakryü kolektory, aby urządzenie ulegáo ocháodzeniu.
UWAGA! NiebezpieczeĔstwo oparzenia:
Temperatura medium > 60ºC
1.5 OdpowiedzialnoĞü
Zachowujemy wszelkie prawa autorskie do niniejszej
dokumentacji.
Stosowanie dokumentacji w sposób naruszający prawo, w
szczególnoĞci powielanie i przekazywanie jej osobom trzecim
jest zabronione. Niniejszą instrukcjĊ montaĪu i obsáugi naleĪy
przekazaü klientowi. Zakáad wykonawczy wzgl. autoryzowany
zakáad (np. instalator) powinien w sposób wyraĨny wyjaĞniü
klientowi sposób funkcjonowania i obsáugi urządzenia.
3
2.1. Dane techniczne – grupa solarna M ¾” i W-Z
Urządzenie jest przeznaczone do zastosowania w
termicznych instalacjach solarnych do ok. 12m²
powierzchni kolektora. (W zaleĪnoĞci od typu i
przewaĪających/istniejących parametrów).
Stacja solarna jest dostarczana w stanie wstĊpnie
zmontowanym w dwustrumieniowej wersji
wykonania. Naczynia przeponowe i wyposaĪenie
nie są objĊte zakresem dostawy i muszą zostaü
zainstalowane wedáug wymogów technicznych
instalacji.
1
2
3
4
5
6
7
8
9
Pompa obiegowa
Kulowe zawory odcinające 3/4"GW x nakrĊtka
1 1/2"GW ze zintegrowanym zaworem
zwrotnym (z moĪliwoĞcią rĊcznej nastawy)
Termometr
Zawór bezpieczeĔstwa zintegrowany z grupą
bezpieczeĔstwa
Maáy rozdzielacz z podáączeniem 3/4" GZ do
naczynia przeponowego (VDI 6002, Strona 1),
z zaworem do napeániania i opróĪniania
instalacji solarnej
Rotametr 1-13 l/min
Konsola Ğcienna z izolacją
Zawór do napeániania i opróĪniania instalacji
solarnej z koĔcówką do montaĪu przewodu
giĊtkiego (wtórny)
Separator powietrza z rĊcznym
odpowietrznikiem
Grupa solarna W-Z do podáączenia kolektorów
sáonecznych montowanych na dwóch polach np.
wschód – zachód. Grupa pracuje z regulatorem
solarnym Maximal, wyposaĪona w rotametr 1-13l,
z separatorem oraz z dwoma solarnymi pompami
Wilo ST 25/6-3
4
Podáączenia
:
Maks. temp. pracy
Maks. ciĞnienie pracy
Powierzchnia kolektora
Zawór zwrotny
:
:
:
:
Skala termometru
Skala manometru
Zawór bezpieczeĔstwa
Wymiary áącznie
:
:
:
:
Medium
:
obieg solarny (pierwotny)
: 3/4"GW
obieg zasobnika (wtórny)
: 3/4’’ GW
naczynie przeponowe
: 3/4"GZ
+110ºC, krótkotrwale +130ºC (przestrzegaü maks. temp. pracy pompy!)
6 bar (przestrzegaü ciĞnienia zaáączania zaworu bezpieczeĔstwa!)
do ok. 12 m²
wykonanie dwustrumieniowe: 2 x 500 mmWs
20 … 150ºC
0 … 10 bar
ciĞnienie zaáączania 6 bar
wysokoĞü
szerokoĞü
gáĊbokoĞü z izolacją
odlegáoĞü osi
obieg solarny (pierwotny)
obieg zasobnika (wtórny)
: 500 mm
: 315 mm
: 246 mm
: 125 mm
: odpowiedni, dozwolony páyn solarny
: woda
2.2. Dane techniczne – system solarny rozdzielający
Urządzenie jest przeznaczone do zastosowania w
termicznych instalacjach solarnych do ok. 12m²
powierzchni kolektora. (W zaleĪnoĞci od typu i
przewaĪających/istniejących parametrów).
Stacja solarna jest dostarczana w stanie wstĊpnie
zmontowanym w dwustrumieniowej wersji
wykonania. Naczynia przeponowe i wyposaĪenie
nie są objĊte zakresem dostawy i muszą zostaü
zainstalowane wedáug wymogów technicznych
instalacji.
1
Zawór bezpieczeĔstwa zintegrowany z grupą
bezpieczeĔstwa
2 Podáączenie 3/4"GZ do naczynia
przeponowego
3 Manometr
4 Zawór do napeániania i opróĪniania instalacji
solarnej z koĔcówką do montaĪu przewodu
giĊtkiego
5 Pompa obiegowa
6 Zawór do napeániania i opróĪniania instalacji
solarnej z koĔcówką do montaĪu przewodu
giĊtkiego (pierwotny)
7 Zawór do napeániania i opróĪniania instalacji
solarnej z koĔcówką do montaĪu przewodu
giĊtkiego (wtórny)
8 Termometr
9 Kulowe zawory odcinające 3/4"GW x nakrĊtka
1 1/2"GW ze zintegrowanym zaworem
zwrotnym (z moĪliwoĞcią rĊcznej nastawy)
10 Izolacja blokowa
11 Kompaktowy wymiennik ciepáa
(wedáug wyboru z 16, 20 i 26 páytami)
Podáączenia
:
Maks. temp. pracy
Maks. ciĞnienie pracy
Powierzchnia kolektora
Zawór zwrotny
:
:
:
:
Skala termometru
Skala manometru
Zawór bezpieczeĔstwa
Wymiary áącznie
:
:
:
:
Medium
:
obieg solarny (pierwotny)
: 3/4"GW
obieg zasobnika (wtórny)
: wedáug wyboru 1”GW wzgl. 1”GZ
naczynie przeponowe
: 3/4"GZ
+110ºC, krótkotrwale +130ºC (przestrzegaü maks. temp. pracy pompy!)
6 bar (przestrzegaü ciĞnienia zaáączania zaworu bezpieczeĔstwa!)
do ok. 12 m²
wykonanie dwustrumieniowe: 2 x 500 mmWs
20 … 150ºC
0 … 10 bar
ciĞnienie zaáączania 6 bar
wysokoĞü
szerokoĞü
gáĊbokoĞü z izolacją
odlegáoĞü osi
obieg solarny (pierwotny)
obieg zasobnika (wtórny)
: 500 mm
: 315 mm
: 246 mm
: 125 mm
: odpowiedni, dozwolony páyn solarny
: woda
5
2.2. Dane techniczne
Diagram przepáywu straty ciĞnienia
System solarny rozdzielający Strona pierwotna *
wymiennik 16 páyt
Strata ciĞnienia (bar)
wymiennik 20 páyt
wymiennik 26 páyt
Przepáyw w l/h
*Opory przepáywu z solanką (glikol 40%)
Strata ciĞnienia (bar)
Diagram przepáywu straty ciĞnienia
System solarny rozdzielający Strona wtórna (noĞnik ciepáa)
wymiennik 16 páyt
wymiennik 20 páyt
wymiennik 26 páyt
Przepáyw w l/h
6
3. Montaż
Znaczenie pozycji uchwytu zaworu kulowego
zostaáo przedstawione na poniĪszych obrazkach:
3.1 MontaĪ Ğcienny
MontaĪ powinien zostaü przeprowadzony na noĞnej,
suchej Ğcianie. NaleĪy ustaliü odpowiedni odstĊp od
kolektorów, aby wykluczyü przegrzanie stacji i naczynia
przeponowego (zastosowaü specjalny zbiornik
bezpieczeĔstwa). Unikaü zagroĪeĔ spowodowanych
graniczącymi podzespoáami konstrukcyjnymi, przewodami
elektrycznymi, rurami gazowymi, wodnymi lub
ciepáowniczymi. Zapewniü wolny dostĊp do stacji, armatury
bezpieczeĔstwa i przewodów podáączeniowych.
1.
2.
3.
4.
5.
Wybraü miejsce montaĪu
Zaznaczyü pozycje wierconych otworów za pomocą
izolacji.
Wywierciü otwory i zainstalowaü koáki
Za pomocą Ğrub przykrĊciü izolacjĊ do Ğciany
Ustanowiü podáączenie z rurociągiem w stanie
odáączonym od napiĊcia
Otwarte
(zawór zwrotny aktywny)
ProszĊ przestrzegaü
kierunku przepáywu
oznaczonego strzaáką!
Powrót
(strumieĔ
pompowy)
Zasilanie
(tylko przy 2strum.)
ZamkniĊte
(zawór zwrotny aktywny)
Powrót
(strumieĔ
pompowy)
Zasilanie
(tylko przy 2strum.)
ZamkniĊte
Powrót
(strumieĔ
pompowy)
Zasilanie
(tylko przy 2strum.)
Punkty montaĪowe
wzgl. mocowania
Tylko przeszkolony, fachowy personel moĪe
manipulowaü zaworami kulowymi!
W pozycji 3 (zamkniĊte) w celu zapewnienia
funkcji bezpieczeĔstwa zaworu
bezpieczeĔstwa, szczyt wrzeciona musi byü
skierowany w stronĊ grupy bezpieczeĔstwa.
3.2 Armatura odcinająca
Uwaga:
Armatura odcinająca musi byü zawsze otwarta i
zabezpieczona przed niezamierzonym zamkniĊciem.
Tylko przeszkolony fachowy personel moĪe manipulowaü
armaturą!
Podczas pracy urządzenia zawory kulowe muszą byü
caákowicie otwarte.
Armatura odcinająca jest wyposaĪona w
Stan pracy z aktywnymi zaworami zwrotnymi
(por. rys.):
ƒ Zawór kulowy: powrót solarny (zimno,
strumieĔ pompowy), strzaáka w górĊ
(pozycja 1)
ƒ Zawór kulowy: zasilanie solarne (gorąco)
w dóá.
zintegrowany zawór zwrotny z moĪliwoĞcią rĊcznej
nastawy.
Kierunek przepáywu wzglĊdnie pozycja jest ustalona
strzaáką wrzeciona (rys.). Strzaáka wskazuje kierunek
przepáywu (rys.). W przypadku nieprzestrzegania
kierunku przepáywu zawór zwrotny moĪe pracowaü
przeciwnie do przewidzianego kierunku przepáywu,
tym samym go blokując.
7
3. Montaż
3.3 Wymiana termometrów
Termometry nie są zainstalowane na staáe i moĪna
je wyjmowaü. NaleĪy mieü na uwadze, aby wyjĊty
termometr wymieniü na równorzĊdny termometr.
ProszĊ przestrzegaü oznakowania kolorystycznego.
(czerwone = Z (zasilanie);
niebieskie = P (powrót))
3.4 Zawór bezpieczeĔstwa wzgl.
grupa bezpieczeĔstwa
Stacja jest wyposaĪona w zawór bezpieczeĔstwa.
CiĞnienie robocze moĪna skontrolowaü na
manometrze.
Zawory bezpieczeĔstwa
: 3/4" x 1”
CiĞnienie zaáączania, pierwotne : 6 bar
Zainstalowaü zaáączoną w dostawie grupĊ
bezpieczeĔstwa na staáe w przewidzianej w tym
celu pozycji stacji solarnej.
Zawór
bezpieczeĔstwa
Manometr
8
3. Montaż
3.5 Zawory zwrotne
Zawory zwrotne zapobiegają w stacji, gdy instalacja jest
wyáączona, niekontrolowanej cyrkulacji czynnika grzewczego i tym
samym przeciwdziaáają wycháodzeniu zasobnika. Znajdują siĊ na
zasilaniu i powrocie. RĊczne otwieranie odbywa siĊ poprzez
przekrĊcanie pokrĊtáa (zaworu kulowego) od oporu o ok. 45º w
prawo. Przestrzegaü przede wszystkim podczas opróĪniania
instalacji.
CiĞnienie otwierania: kaĪdorazowo ok. 500 mm sáup wody.
3.6 Przyáączenie naczynia
przeponowego (przez uĪytkownika)
Naczynia przeponowe przejmują zmiany objĊtoĞci na
skutek podgrzewu lub ocháodzenia páynu i utrzymują
jego zapas w celu wyrównania niewielkich
wspóáczynników nieszczelnoĞci.
Stosowaü wyáącznie nadające siĊ do tego celu i
odpowiednio zaprojektowane naczynia przeponowe
(por. DIN 4807).
W zaleĪnoĞci od panujących temperatur, w razie
potrzeby stosowaü specjalne zbiorniki
zabezpieczające (cháodnica naczynia
przeponowego).
MoĪliwoĞü przyáączenia
naczynia przeponowego
0º
45º
90º
- zawór kulowy otwarty, zawór zwrotny
aktywny
- zawór kulowy otwarty, zawór zwrotny
nieaktywny
- zawór kulowy zamkniĊty
3.7 Medium grzewcze
Stosowaü wyáącznie nadający siĊ do tego celu i
dozwolony páyn solarny z czynnikiem grzewczym
przeznaczonym do zastosowania w instalacjach
solarnych! ProszĊ zanotowaü dane odnoĞnie
producenta i typu, gdyĪ w pewnych okolicznoĞciach
nie moĪna mieszaü páynów róĪnych producentów.
9
4. Próba ciśnieniowa, napełnianie i płukanie instalacji
NastĊpujące prace mogą byü wykonywane wyáącznie
przez przeszkolony i fachowy personel.
Podczas dokáadnego i fachowego przeprowadzania próby
ciĞnieniowej, napeániania i páukania instalacji naleĪy
zwróciü uwagĊ na to, aby wszystkie armatury odcinające
byáy otwarte. Kolektory muszą byü ocháodzone i przykryte
w celu zapobieĪenia zranieniom, wzgl. szkodom! W dniach
o wysokim stopniu promieniowania sáonecznego
napeánianie powinno odbywaü siĊ w godzinach rannych
lub wieczornych. Nie podejmowaü Īadnych dziaáaĔ w celu
uwolnienia ciĞnienia za pomocą armatury odcinającej.
4.2 Próba ciĞnieniowa
Sprawdziü szczelnoĞü podáączeĔ, elementów konstrukcji
i poáączeĔ. W razie nieszczelnoĞci opróĪniü instalacjĊ,
dokonaü poprawy i powtórzyü próbĊ ciĞnieniową.
4.3 Odpowietrzenie
4.1 Páukanie i napeánianie
Przeprowadziü odpowiednie do potrzeb páukanie instalacji.
Przed przejĊciem do eksploatacji naleĪy usunąü z
instalacji wszystkie cząsteczki zanieczyszczeĔ i powietrza.
JeĞli do páukania uĪywa siĊ wody, w przypadku zagroĪenia
zamarzniĊciem w miejscu posadowienia, instalacjĊ naleĪy
caákowicie opróĪniü i natychmiast napeániü nadającym siĊ i
dozwolonym páynem solarnym z medium grzewczym.
Uwaga (rys. 3.2):
ƒ Zasilanie (od kolektora): otwarte z nieaktywnym
zaworem zwrotnym
ƒ Powrót (od kolektora) : otwarty z aktywnym
zaworem zwrotnym
Nieprawidáowe odpowietrzenie prowadzi do spadku
ciĞnienia i moĪe spowodowaü zakáócenia instalacji
solarnej. Temperatura wydostającego siĊ powietrza i
medium grzewczego moĪe przekraczaü 60ºC, co niesie
ze sobą niebezpieczeĔstwo oparzenia.
Odpowietrznik znajduje siĊ w najwyĪszym punkcie
urządzenia.
Po dokáadnymi i fachowym odpowietrzeniu naleĪy
kaĪdorazowo przywróciü ciĞnienie robocze instalacji!
4.4 OpróĪnianie
Podczas opróĪniania instalacji naleĪy zwróciü uwagĊ na
to, aby uchwyty zaworów kulowych byáy ustawione na
45º ( podpunkt 3.2), zanim instalacja zostanie
opróĪniona w najniĪszym punkcie.
W tej pozycji zawory zwrotne bĊdą otwarte.
ProszĊ zwróciü uwagĊ na caákowite opróĪnienie
systemu przewodów rurowych.
Medium powinno zostaü zebrane w odpowiednim
zbiorniku i jeĞli okaĪe siĊ to konieczne, usuniĊte do
utylizacji w sposób bezpieczny dla Ğrodowiska.
Uwaga: Instalacja zasadniczo bĊdzie siĊ znajdowaáa
pod ciĞnieniem! NiebezpieczeĔstwo oparzenia!
NaleĪy mieü na uwadze, aby odciĊcia wzgl. uchwyt zaworu
kulowego byá otwarty podczas napeániania. Powrót (do
kolektora) musi mieü aktywny zawór zwrotny (RV), a
zasilanie (od kolektora) nieaktywny zawór zwrotny (RV).
Ustawiü uchwyt zaworu kulowego na zasilaniu na 45º (por.
podpunkt 3.2). W tej pozycji zawór zwrotny bĊdzie otwarty.
Kolektory naleĪy zakryü, aby zapobiec zranieniom,
wzglĊdnie szkodom!
Na zakoĔczenie otworzyü odciĊcia (podpunkt 3.2)!
10
5. Warianty wykonania
Informacja o cenach znajduje siĊ w aktualnym cenniku.
Grupa solarna M ¾” z rotametrem o zakresie 1-13 l/min
Wykonanie:
Nr kat.
bez pompy
z pompą Grundfos Solar 25-65
z pompą Grundfos Solar 25-85 – PWM Signal
z pompą Wilo Star-ST 25/6
z pompą Wilo Stratos-Para 25/1-7
z pompą Wilo Stratos-Para 25/1-7 - PWM Signal
z pompą Laing E6 auto-25
45704.0 EA
45704.1
45704.185
45704.1 WI
45704.131 WI
45704.132 WI
45704.1325 L
A
A
A
A
z separatorem – w celu bezustannego oddzielania powietrza
bez pompy
z pompą Grundfos Solar 25-65
z pompą Grundfos Solar 25-85 – PWM Signal
z pompą Wilo Star-ST 25/6
z pompą Wilo Stratos-Para 25/1-7
z pompą Wilo Stratos-Para 25/1-7 - PWM Signal
z pompą Laing E6 auto-25
A
A
A
A
45704.5 EA
45704.5
45704.585
45704.5 WI
45704.531 WI
45704.532 WI
45704.535 L
Grupa wschód – zachód
Z pompą Wilo ST 25/6-3
45721.1
System solarny rozdzielający
Wykonanie:
Nr kat.
z 16 páytami
bez pompy
z pompą Grundfos Solar 25-65
z pompą Grundfos Solar 25-85 – PWM Signal
z pompą Wilo Star-ST 25/6
z pompą Wilo Stratos-Para 25/1-7
z pompą Wilo Stratos-Para 25/1-7 - PWM Signal
z pompą Laing E6 auto-25
A
A
A
A
45741.16 EA
45741.16 GF
45741.16 GF 85
45741.16 WI
45741.16 WI 31
45741.16 WI 32
45741.16 L 35
z 20 páytami
bez pompy
z pompą Grundfos Solar 25-65
z pompą Grundfos Solar 25-85 – PWM Signal
z pompą Wilo Star-ST 25/6
z pompą Wilo Stratos-Para 25/1-7
z pompą Wilo Stratos-Para 25/1-7 - PWM Signal
z pompą Laing E6 auto-25
A
A
A
A
45741.20 EA
45741.20 GF
45741.20 GF 85
45741.20 WI
45741.20 WI 31
45741.20 WI 32
45741.20 L 35
z 26 páytami
bez pompy
z pompą Grundfos Solar 25-65
z pompą Grundfos Solar 25-85 – PWM Signal
z pompą Wilo Star-ST 25/6
z pompą Wilo Stratos-Para 25/1-7
z pompą Wilo Stratos-Para 25/1-7 - PWM Signal
z pompą Laing E6 auto-25
A
A
A
A
45741.26 EA
45741.26 GF
45741.26 GF 85
45741.26 WI
45741.26 WI 31
45741.26 WI 32
45741.26L 35
NaleĪy przestrzegaü instrukcji instalacyjnych i montaĪowych
producenta pompy.
11
6. Sterowanie grup solarnych
Zalecane regulatory
Regulator solarny
Nazwa:
Nr kat.
BASIC:
Cyfrowy regulator róĪnicowy temperatury dla termicznych instalacji solarnych (1 pole kolektora, 1 zasobnik): duĪy, wielofunkcyjny
wyĞwietlacz LCD z piktogramami, centralna obsáuga poprzez przyciski, 3 wejĞcia dla czujnika PT 1000, 1 elektroniczne wyjĞcie
230 VAC, regulacja liczby obrotów, nadzór báĊdów, moĪliwoĞü rĊcznej obsáugi, funkcja ochrony kolektora, funkcja cháodzenia
powrotnego;
wáącznie z 2 uniwersalnymi czujnikami temperatury PT 1000, czujnik = 6 mm, dáugoĞü = 45 mm, dáugoĞü przewodu 2,5 m.
45111.5
ENERGY:
Jak regulator solarny BASIC, jednak z funkcją kolektora rurowego i wtórnego podgrzewu oraz z moĪliwoĞcią pomiaru wydajnoĞci
w poáączeniu z dopasowanym czujnikiem przepáywu (opcja).
45111.7
MAXIMAL
Uniwersalny regulator dla instalacji solarnych do 2 pól kolektorów i 2 zasobników;
4 wyjĞcia przekaĨnikowe (przekaĨniki elektroniczne); przekaĨniki niskiego napiĊcia do podgrzewu wtórnego; 8 wejĞü pomiarowych
dla temperatury, miernika objĊtoĞci strumienia i czujnika solarnego; áatwa obsáuga;
DuĪy, przejrzysty wyĞwietlacz z podĞwietlanym táem.
Funkcje: regulator róĪnicowy temperatury; regulacja liczby obrotów pomp;
przekaĨnik niskiego napiĊcia dla funkcji podgrzewu wtórnego; funkcja bezpieczeĔstwa zasobnika i kolektora; wsparcie
ogrzewania; równolegáe áadowanie zasobnika; pierwszeĔstwo zasobnika z áadowaniem wahadáowym; funkcja niskiego przepáywu
dla zasobnika warstwowego; magistrala eBus do wizualizacji i logowania danych.
Dalsze funkcje: Sterowanie zewnĊtrznym wymiennikiem ciepáa; sterowanie zewnĊtrznym bypassem; dowolne
przyporządkowywanie czujników z 1 lub 2 czujnikami zasobnika;
Drugi czujnik kolektora skierowany na wschód/poáudnie; funkcja termostatująca i porównywania temperatur; informacja o
wydajnoĞci systemu solarnego; nadzór kolektora; funkcja ochrony przez zamarzaniem; funkcja zabezpieczenia przed bakteriami
legionelli; ochrona przed zablokowaniem pompy.
45111.9
Czujnik przepáywu dla regulatora solarnego ENERGY / MAXIMAL (opcja)
DáugoĞü montaĪowa 110 mm, gwint przyáącza 3/4" AG, maks. temperatura robocza +90ºC.
przepáyw znamionowy Qn 1,5, kolejnoĞü impulsów 1 impuls/litr, wáącznie z 1 czujnikiem temperatury PT 1000
45111.72
Szczegóáowe instrukcje w osobnych danych technicznych.
12
Notatki
13
Notatki
14
Notatki
15
11/2009
MEIBES Sp. z o.o.
ul. Gronowska 8, 64-100 Leszno
tel. 065 529 49 89, fax 065 529 59 69
www.meibes.pl, www.solar.meibes.pl
