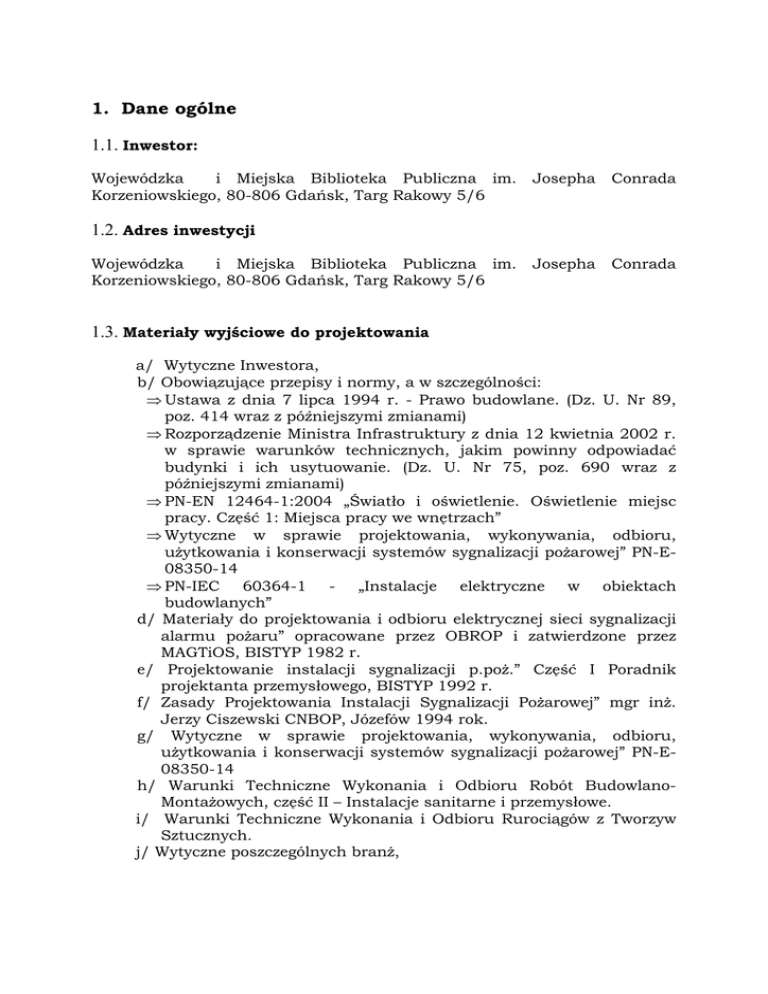

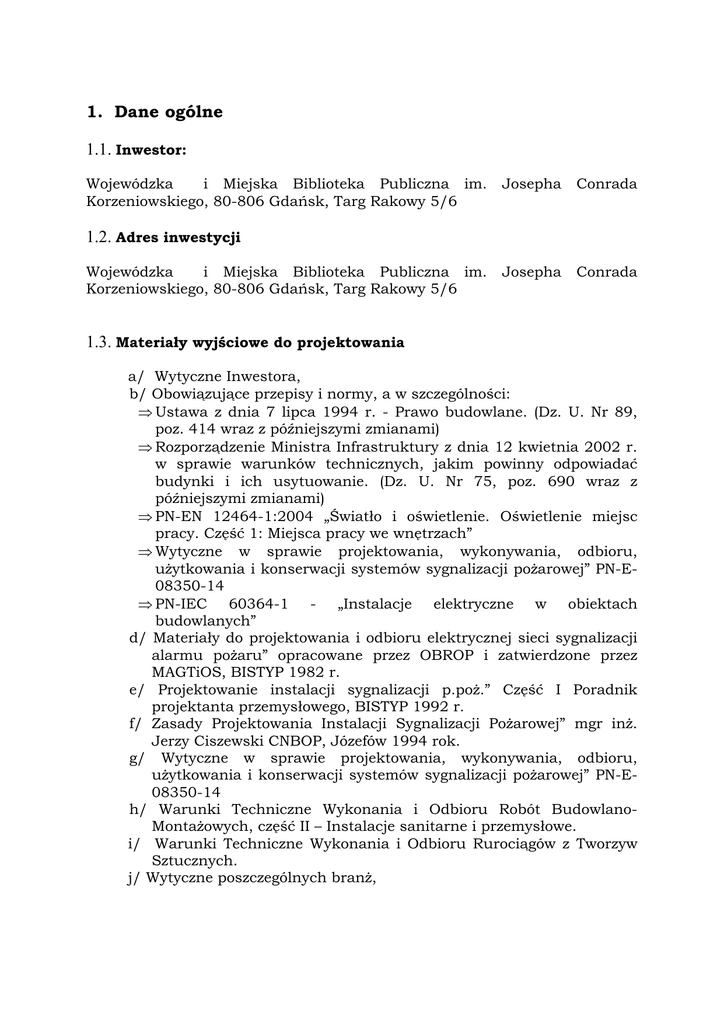

1. Dane ogólne
1.1. Inwestor:
Wojewódzka
i Miejska Biblioteka Publiczna im.
Korzeniowskiego, 80-806 Gdańsk, Targ Rakowy 5/6
Josepha
Conrada
Josepha
Conrada
1.2. Adres inwestycji
Wojewódzka
i Miejska Biblioteka Publiczna im.
Korzeniowskiego, 80-806 Gdańsk, Targ Rakowy 5/6
1.3. Materiały wyjściowe do projektowania
a/ Wytyczne Inwestora,
b/ Obowiązujące przepisy i normy, a w szczególności:
⇒ Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane. (Dz. U. Nr 89,
poz. 414 wraz z późniejszymi zmianami)
⇒ Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r.
w sprawie warunków technicznych, jakim powinny odpowiadać
budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690 wraz z
późniejszymi zmianami)
⇒ PN-EN 12464-1:2004 „Światło i oświetlenie. Oświetlenie miejsc
pracy. Część 1: Miejsca pracy we wnętrzach”
⇒ Wytyczne w sprawie projektowania, wykonywania, odbioru,
użytkowania i konserwacji systemów sygnalizacji pożarowej” PN-E08350-14
⇒ PN-IEC 60364-1 - „Instalacje elektryczne w obiektach
budowlanych”
d/ Materiały do projektowania i odbioru elektrycznej sieci sygnalizacji
alarmu pożaru” opracowane przez OBROP i zatwierdzone przez
MAGTiOS, BISTYP 1982 r.
e/ Projektowanie instalacji sygnalizacji p.poż.” Część I Poradnik
projektanta przemysłowego, BISTYP 1992 r.
f/ Zasady Projektowania Instalacji Sygnalizacji Pożarowej” mgr inż.
Jerzy Ciszewski CNBOP, Józefów 1994 rok.
g/ Wytyczne w sprawie projektowania, wykonywania, odbioru,
użytkowania i konserwacji systemów sygnalizacji pożarowej” PN-E08350-14
h/ Warunki Techniczne Wykonania i Odbioru Robót BudowlanoMontażowych, część II – Instalacje sanitarne i przemysłowe.
i/ Warunki Techniczne Wykonania i Odbioru Rurociągów z Tworzyw
Sztucznych.
j/ Wytyczne poszczególnych branż,
1.4. Przedmiot i zakres opracowania
Projekt niniejszy obejmuje modernizację parteru budynku WiMBP w zakresie
instalacji elektrycznej i instalacji SAP:
a) wewnętrznej instalacji elektrycznej
9 instalacja elektryczna niskiego napięcia 230V/400V ogólnego
przeznaczenia
9 instalacja elektryczna niskiego napięcia 230V/400V dedykowana
zasilająca obwody komputerowe
9 instalacja elektryczna oświetlenia ogólnego, ewakuacyjnego
9 instalacja okablowania strukturalnego
b) instalacja alarmowa przeciwpożarowa
2. Linie zasilające (WLZ-ty) oraz rozdzielnie elektryczne
2.1 Zasilanie budynku w energię elektryczną.
Obecnie budynek zasilany jest ze stacji transformatorowej T –1099 w
układzie sieciowym TN; 3-faz. 230V/400V kablem YAKY 4 x 95 mm2 do
złącza kablowego ZK3 na ścianie budynku od strony podwórza.
Ze złącza ZK3ułożone jest linia zasilająca Ly 5x70 mm2 w rurze osłonowej
Arot KR 110 do rozdzielni głównej RG w pomieszczeniu P-05 w piwnicy.
2.2 Zasilanie rozdzielnicy RW
Zasilanie rozdzielnicy wentylacyjne wykonać za pomocą linii kablowej 5x
LY 1x16 układanej na poziomie piwnicy i wyprowadzonej poprzez strop w
pomieszczeniu rozdzielnicy wentylacyjnej na parterze.
2.4 Rozdzielnia główna i rozdzielnie piętrowe.
Rozdzielnia główna RG znajduje się w pomieszczeniu P 05. Wykonanie w
systemie „Profi Line” firmy MOELLER, na którą składa się złącze
pomiarowe RG-ZP z rozłącznikiem bezpiecznikowym typu LTS-160/00/3-F
i układ pomiarowy pobranej energii oraz rozdzielnia główna RG z której
zasilane są rozdzielnie piętrowe.
Z rozdzielni głównej RG zasilane są rozdzielnie piętrowe TP-... zasilające
instalacje ogólnego przeznaczenia oraz główna rozdzielnia komputerowa
GTK i piętrowe rozdzielnie komputerowe TK-... .
2.5 Modernizacja zasilania.
Istniejące 4 wlz'ty 5x Ly 1x16 do TP-4b, TP-3b, TP-2b, TP-1b; wlz5x Ly
1x25 do TW oraz wlz 5x Ly 1x35 do GTK należy ułożyć nad sufitem
podwieszonym, wprowadzić do szachtu a następnie mufować z nowymi
odcinkami wyprowadzonymi z RG, do TP-0b ułożyć nowy wlz 5x Ly 1x16
Z uwagi na wyburzenia ścianek działowych mocowanie istniejących
korytek kablowych wykonanych za pomocą uchwytów do ścian działowych
należy zmienić na uchwyty mocowane do sufitów.
2.6 Ochrona od przepięć.
W rozdzielni głównej RG znajdują się iskiernikowe ochronniki przepięciowe
klasy B oraz warystorowe klasy C (budynek zasilany jest ze stacji
transformatorowej linią kablową).
W rozdzielni głównej komputerowej GTK znajdują się ochronniki
przepięciowe warystorowe klasy C.
3. Modernizacja instalacji elektrycznej 230/400V ogólnego
przeznaczenia
Modernizację instalacji elektrycznej do gniazd wtykowych 230V ogólnego
przeznaczenia wykonać przewodem YDY 3x2,5 mm2/750V. Obwody gniazd
wtykowych 230V ogólnego przeznaczenia zasilać z rozdzielni piętrowych
parteru istniejącej TP-0a i nowej TP-0b (rozbudowa ze względu na
instalację aparatury sterującej ogrzewanie wejścia).
W pomieszczeniach biurowych stosować gniazda podwójne z uziemieniem
o obciążalności prądowej 16A z osprzętem podtynkowym. Przewody
układać na korytarzach w ciągach kablowych na korytkach, a w
pomieszczeniach biurowych pod tynkiem. Korytka kablowe na korytarzach
projektowane są w dwóch poziomach; górny ciąg korytek przeznaczony jest
dla przewodów instalacji AC 230/400V, a dolny ciąg korytek przeznaczony
jest dla okablowania strukturalnego. Nie dopuszcza się układania
przewodów instalacji 230/400V na korytkach przeznaczonych dla
sieci logicznych.
W pomieszczeniach sanitarnych stosować osprzęt natynkowy szczelny.
4. Modernizacja instalacji elektrycznej oświetlenia ogólnego,
ewakuacyjnego
Projektowaną instalacje elektryczną oświetleniową wykonać: wypusty
oświetleniowe przewodem YDY 3(4) x1,5 mm2/750V). Obwody
oświetleniowe zasilać z rozdzielni piętrowych TP-0a oraz TP-0b, dodatkowo
oprawy oświetlenia awaryjnego, ewakuacyjnego zasilane są z wkładów
akumulatorowych 2h.
Na korytarzach przewody układać w ciągach kablowych na korytkach, a
wypusty na oprawy i do wyłączników pod tynkiem oraz w strefie nad
sufitem podwieszanym. Nie dopuszcza się układania przewodów
instalacji 230/400V na korytkach przeznaczonych dla sieci
logicznych.
Oprawy oświetleniowe awaryjne z wkładem awaryjnym 2h oznaczone są
na rysunkach symbolem AW, a symbolem EW oznaczono oprawy
ewakuacyjne z piktogramem ”WYJŚCIE EWAKUACYJNE”.
5. Instalacja elektryczna dedykowana gniazd 230V zasilająca
obwody komputerowe
Z rozdzielni piętrowych TK-0a oraz TK-0b wyprowadzić wypusty
przewodem YDY 3x2,5 mm2/750V na gniazda 230V zasilające obwody
komputerowe. Przewody układać na korytarzach w ciągach na korytkach
kablowych, a w wewnątrz pomieszczeń natynkowo w listwach
instalacyjnych dzielonych wraz z okablowaniem strukturalnym. Korytka
kablowe na korytarzach projektowane są w dwóch poziomach; górny ciąg
korytek przeznaczony jest dla przewodów instalacji AC 230/400V, a dolny
ciąg korytek przeznaczony jest dla okablowania strukturalnego. Każdy
wypust zakończony jest zestawem dwóch gniazd 230V z uziemieniem
natynkowych DATA i jednego gniazda podwójnego 2xRJ45 cat.5e
6. Modernizacja sieć komputerowej i telefonicznej
Projekt modernizacji instalacji okablowania strukturalnego obejmuje
modernizację istniejącej sieci logicznej i telefonicznej.
6.1. Sieć okablowania strukturalnego
Zaprojektowana
instalacja
okablowania
strukturalnego
spełnia
następujące założenia:
-instalacja zapewniać będzie poprawną transmisję full duplex danych w
paśmie do 100 MHz w standardach sieciowych Ethernet, Token Ring, ATM
i innych (100Base-TX)
-okablowanie strukturalne zaprojektowano zgodnie ze standardami
określonymi przez normy ANSI/EIA/TIA568A (kategoria 5e), EN50173 oraz
ISO/IEC 11801.
Sieć logiczna wewnętrzna należy wykonać skrętką miedzianą nie
ekranowaną typu UTP kat 5e
Projekt przewiduje wykonanie przyłączy zakończonych podwójnym
gniazdem RJ-45 (w zestawie dwa gniazda 230V z uziemieniem n/t DATA z
kluczem i jedno gniazdo podwójne 2xRJ45 cat.5e). Wszystkie
modernizowane obwody muszą zostać doprowadzone do głównego punktu
dystrybucyjnego GPD zlokalizowanej w pomieszczeniu serwerowni na 2
piętrze nr 217.
Uwaga: Okablowanie strukturalne powinno pochodzić od jednego
producenta i posiadać jego certyfikat na 20 lat.
6.2 Instalacja telefoniczna
Instalacje telefoniczną zaprojektowano skrętką miedzianą nie ekranowaną
typu UTP cat 5e zakończoną gniazdami ze złączem typu RJ45, układaną
we wspólnych trasach z siecią komputerową.
Instalacja telefoniczna umożliwiać będzie dowolną konfiguracje
przyłączania aparatów telefonicznych poprzez sieć okablowania
strukturalnego.
Obwody instalacji telefonicznej doprowadzone są do głównego punktu
dystrybucyjnego GPD), zlokalizowanej w pomieszczeniu serwerowni na 2
piętrze nr 217. Do szafy krosowniczej doprowadzony będzie również kabel
telefoniczny 50 parowy z pomieszczenia nr 003, gdzie znajduje się obecnie
centralka telefoniczna i przyłącze telekomunikacyjne. Istniejące przyłącze
telekomunikacyjne z pomieszczenia nr 003 przeniesione będzie do
pomieszczenia socjalnego na parterze (na drugą stronę ściany).
Zastosowane urządzenia i kable powinny posiadać wymagane homologacje
i certyfikaty dopuszczające wyroby do stosowania na terenie
Rzeczypospolitej Polskiej.
7.
Modernizacja instalacji SAP
7.1. Część ogólna
8.1.1. Przedmiot opracowania
Przedmiotem opracowania jest wykonanie modernizacji istniejącej instalacji
sygnalizacji alarmowej pożaru w pomieszczeniach Biblioteki zlokalizowanej w
Gdańsku – Targ Rakowy 5/16.
8.1.2. Podstawa opracowania dokumentacji
¾ normy, instrukcje montażu i oprogramowania urządzeń,
¾ wytyczne projektowania i odbioru instalacji sygnalizacji pożaru
opracowane
przez
Centrum
Naukowo
Badawcze
Ochrony
Przeciwpożarowej w Józefowie k/Otwocka,
¾ wytyczne technologiczne.
8.1.3. Zakres rzeczowy robót
Zakres rzeczowy robót obejmuje:
¾ montaż urządzeń wg zestawienia,
¾ ułożenie oprzewodowania systemu sygnalizacji pożaru.
8.1.4. Projekty związane
Do projektów związanych należy zaliczyć:
¾ projekt architektury,
¾ projekt instalacji elektrycznej
¾ projekt instalacji SAP całego budynku – przed modernizacją parteru
8.2. Opis techniczny
8.2.1. Opis istniejącej instalacji
Automatyczny system sygnalizacji alarmu pożaru obejmuje wszystkie
pomieszczenia Biblioteki zgodnie z wymogami odnośnych przepisów p.poż.
W skład systemu wchodzą:
¾ centrala FC330A,
¾ optyczne czujki dymu,
¾ czujki termiczne,
¾ czujki optyczno – termiczne,
¾ sygnalizatory akustyczne,
¾ oraz elementy wymienione w zestawieniu urządzeń.
8.2.2. Opis wybranego systemu
Dla Biblioteki przewidziano system adresowalny wykrywania i sygnalizacji
pożaru SynoLOOP firmy Siemens.
System ten umożliwia precyzyjną lokalizację miejsca pożaru lub uszkodzenia
oraz jest wyjątkowo odporny na przypadkowe alarmy. Zainstalowana
centrala SynoLOG FC330A, jest nowoczesną mikroprocesorową centralą
przystosowaną do podłączenia systemu transmisji alarmów do Straży
Pożarnej.
Konsola centrali pozwala na programowanie, testowanie i w razie
konieczności wyłączanie wybranych stref wykrywania.
Cechą charakterystyczną systemu są inteligentne analogowe czujki
SynoDEC, z których każda wyposażona jest w izolator zwarć. Również ręczne
ostrzegacze pożaru posiadają tego typu izolatory. Miejsce pożaru wyświetlane
jest na wyświetlaczu centrali z jednoczesną sygnalizacją akustyczną.
Centrala ma możliwość rozbudowy o kolejne linie dozorowe oraz
zamontowania wyniesionego pola obsługi (repetytor).
Centrala FC330A zapewnia dużą łatwość obsługi oraz dokładną informację o
stanie systemu. Wszystkie komunikaty podawane są tekstowo w języku
polskim.
¾ Alarmowanie
Centrala FC330A posiada dwustopniowy system alarmowania. Alarm
pierwszego stopnia może być wywołany tylko przez automatyczną czujkę
pożarową i jest sygnalizowany na konsoli jako alarm pożarowy. Od momentu
jego wystąpienia centrala zaczyna odliczanie zaprogramowanego czasu t1
(czas ten może być programowany w zależności od warunków w obiekcie). W
tym czasie obsługa powinna potwierdzić przyjęcie alarmu pożarowego. W
przypadku nie potwierdzenia alarmu I stopnia po czasie t1 centrala
przechodzi w stan alarmu II stopnia. W przypadku potwierdzenia alarmu I
stopnia w czasie t1 centrala zaczyna odliczanie czasu t2 (wartość ta również
jest programowana). W tym czasie obsługa powinna dotrzeć do miejsca
pożaru i stwierdzić osobiście przyczynę alarmu. Przed upływem czasu t2
możliwe jest skasowanie stanu alarmowego na centrali. Jeśli to nie nastąpi,
centrala przejdzie w stan alarmu II stopnia. Alarm II stopnia może być
wywołany w sposób opisany jw. lub bezpośrednio przez naciśnięcie przycisku
ALARM znajdującym się na płycie czołowej centrali. Skasowanie alarmu II
stopnia nie jest możliwe bez ustania jego przyczyny.
¾ Zasilanie podstawowe
Centralka zasilana jest z tablicy NN napięciem 230V, 50Hz. Zmiana napięcia
o +10% i – 15% nie ma wpływu na poprawną pracę centrali.
¾ Zasilanie rezerwowe
Na wypadek zaniku napięcia sieci, rezerwowym zasilaniem centrali jest
bateria akumulatorów o napięciu znamionowym 24V i pojemności 17Ah.
Przełączenie z zasilania podstawowego na rezerwowe następuje samoczynnie,
bez powodowania przerwy w zasilaniu.
¾ Lokalizacja centrali
Z uwagi na modernizację parteru centralę należy
przenieść do
pomieszczenia socjalnego na parterze budynku.
¾ Rozmieszczenie detektorów
Projektowane rozmieszczenie istniejących i projektowanych detektorów
przedstawiono na schemacie i planie instalacji SAP. Linie dozorowe
adresowalne oznaczone LDA zaprojektowano w układzie pętlowym. Wszystkie
elementy liniowe instalowane na pętli wyposażone są w izolatory zwarć,
pojedyncze uszkodzenie, zwarcie linii nie eliminuje żadnego elementu
adresowalnego. Na jednej linii dozorowej LDA można zainstalować 128
elementów adresowalnych.
Przyciski
adresowalne
Razem
elementów
adresowych
Liniowy moduł
wejściowy
EB320-2A
Czujki
adresowalne
Linie dozorowe
Ilość elementów zainstalowanych w linii dozorowej
LDA-1
53
-
3
56
LDA-2
106
-
3
109
LDA-3
63
4
3
70
Współczynnik obciążenia linii dozorowej
Czujki
OP320A
Wskaźnik
zadziałania
DJ1191
Czujka
HI320A
Przycisk
ROP MT320A
Liniowy moduł
wejściowy
EB320-2A
nr
Razem
wsp. obc.
Współczynniki obciążenia
Czujki
OH320A
Lp Linia
.
dozoro
wa
wsp.
obc.
wsp.
obc.
wsp.
obc.
wsp.
wsp.
wsp.
obc.
obc.
obc.
1.
LDA-1
5
82
-
1
3
-
56
2.
LDA-2
4
102
-
-
3
-
109
2.
LDA-3
2
61
-
-
3
4
70
Współczynnik obciążenia linii dozorowych jest mniejszy od dopuszczalnego
wynoszącego 128.
Rezystancja linii dozorowej
Linie adresowe „LDA” wykonane zostaną kabelkami YnTKSY 1x2x1.
Dopuszczalna rezystancja pętli = 150Ω. Kabelkami YnTKSY można wykonać
pętlę długości 2000m, co w projekcie nie zostało przekroczone.
Sposób podłączenia elementów w linii pętlowej wg DTR - P021J.
¾ Programowanie warunków alarmowania
Alarmowanie dwustopniowe zwykłe zaprojektowano dla stref, do których
zostały przydzielone czujki. Zadziałanie czujki wywołuje alarm I - go stopnia
sygnalizowany akustycznie i optycznie na centralce z przeznaczeniem dla
personelu w celu stwierdzenia czy alarm nie jest fałszywy. W przypadku nie
zlikwidowania alarmu w zaprogramowanyn czasie centralka przechodzi w
stan alarmu II - go stopnia z uruchomieniem sygnalizatora akustycznego.
8.2.3. Opis instalacji
Do wykonania linii dozorowych zastosowano przewody typu YnTKSY 1x2x1,
a linii sygnalizatorów przewody typu HDGs 2x1 zgodnie z wymogami
odnośnych przepisów. Sposób prowadzenia przewodów na poszczególnych
odcinkach podano na schematach instalacji SAP będących częścią niniejszej
dokumentacji.
Linie dozorowe powinny być odseparowane od innych przewodów (w tym linii
sygnalizacji dźwiękowej innych systemów) na odległość nie mniejszą niż 30
cm.
8.2.4. Programowanie systemu
Programowanie systemu wykonać za pomocą oprogramowania serwisowego
SWE330A.
8.2.5. Wykonawstwo i odbiór instalacji SAP
a. Wykonawstwo
Przy
wykonawstwie
należy
przestrzegać
przepisów
obowiązujących ze szczególnym zwróceniem uwagi na:
powszechnie
¾ urządzenia SAP należy instalować w sposób utrudniający ich
przypadkowe odłączenie,
¾ pomiędzy detektorami nie może występować łączenie przewodów, jeżeli
tak konieczność nastąpi przewody winny być łączone poprzez
skręcanie i lutowanie,
¾ łączenie i rozgałęzienia przewodów należy wykonywać na listwach
zaciskowych.
b. Przed uruchomieniem instalacji SAP należy wykonać badania
polegające na:
¾ sprawdzenie materiałów w zakresie zgodności z obowiązującymi
zaleceniami (poprzez oględziny),
¾ umocowanie urządzeń i sprzętu,
¾ właściwej numeracji i oznaczenia linii dozorowych,
¾ poprawności podłączenia biegunów zasilania detektorów pożaru,
¾ poprawności
podłączenia
centralki
i
innych
urządzeń
współpracujących,
¾ pomiar rezystancji linii dozorowych oraz pomiar skuteczności
zerowania centralki.
Uruchomienie systemu należy wykonać zgodnie z dokumentacją
techniczno - ruchową producenta
c. Odbiór robót instalacji SAP.
Przed uruchomieniem instalacji SAP do eksploatacji Wykonawca robót jest
zobowiązany
dostarczyć
Inwestorowi
dokumentację
powykonawczą
zawierającą
zaktualizowany
Projekt
Techniczny
z
naniesionymi
ewentualnymi zmianami powstałymi podczas wykonywania robót.
d. Odbiór instalacji SAP dokonuje Komisja w składzie:
¾ użytkownik obiektu,
¾ kierownik robót,
¾ Inspektor Nadzoru,
¾ konserwator instalacji SAP.
e. Szkolenie
Osoby, które przewidziane są do obsługi kontroli lub nadzoru
automatycznych urządzeń sygnalizacji pożaru, należy przeszkolić w zakresie
obsługi systemu. Fakt przeszkolenia powinien być potwierdzony
własnoręcznym podpisem przez osoby przeszkolone.
f. Konserwacja
W celu zapewnienia prawidłowej pracy, system automatycznych urządzeń
sygnalizacji winien mieć zapewnioną fachową obsługę, posiadającą
autoryzację producenta.
Obsługa winna być wykonana w następujących czasookresach:
g. Obsługa codzienna:
¾ sprawdzenie prawidłowości wskazań centralki,
¾ zapisywanie w książce eksploatacji każdego zauważonego uszkodzenia
i jak najszybsze poinformowanie firmy serwisowej o takim zdarzeniu.
h. Obsługa kwartalna:
¾ sprawdzenie wszystkich wpisów do książki eksploatacji i podjęcie
niezbędnych działań, aby doprowadzić do prawidłowej pracy instalacji,
¾ sprawdzenie poprawności działania układów i elementów liniowych za
pomocą układu badaniowego i testera czujek, czyszczenie czujek
wskazujących stan zabrudzenia oraz sprawdzenie stanu baterii
akumulatorów,
8.3. Uwagi eksploatacyjne
W pomieszczeniu centralki należy umieścić:
¾ instrukcję obsługi zainstalowanej centralki,
¾ wskazówki postępowania na wypadek alarmu pożarowego (obsługa
centralki),
¾ plan i zakres konserwacji całego systemu SAP,
¾ książkę kontroli okresowej centralki SAP, w której należy wpisywać:
1. Kwartalne kontrole instalacji i urządzeń.
2. Rodzaje napraw i zmian w instalacji.
3. Wszystkie alarmy pożarowe z podaniem daty i godziny ich
wywołania.
8.4. Normy i dokumenty związane:
¾ „Materiały do projektowania i odbioru elektrycznej sieci sygnalizacji
alarmu pożaru” opracowane przez OBROP i zatwierdzone przez
MAGTiOS, BISTYP 1982 r.
¾ „Projektowanie instalacji sygnalizacji p.poż.” Część I Poradnik
projektanta przemysłowego, BISTYP 1992 r.
¾ „Zasady Projektowania Instalacji Sygnalizacji Pożarowej” mgr inż. Jerzy
Ciszewski CNBOP, Józefów 1994 rok.
¾ „Wytyczne w sprawie projektowania, wykonywania, odbioru,
użytkowania i konserwacji systemów sygnalizacji pożarowej” PN-E08350-14
8.5. Bilans energetyczny
Lp.
Urządzenie
Typ
Pobór (mA)
1.
Centralka
FC330A
128
1
128
2.
Panel
FRP330A
0,18
1
0,18
3.
Czujka
OP320A
0,11
245
26,95
4.
Czujka
OH320A
0,11
11
1,21
5.
Czujka
HI320A
0,11
1
0,11
6.
Przycisk
MT320A
0,11
9
0,99
Razem
Ilość
(szt.)
Razem (mA)
157,44
Obliczenie pojemności akumulatorów
Q = 1,0 x (Id x t1 + Ia x t2)
Q - pojemność akumulatora w [Ah]
Id - prąd dozorowania w [A] - 0,16A
Ia - prąd alarmowania [A] - 1,14A
t1 - czas rezerwy baterii akumulatorów w przypadku braku zasilania
podstawowego centralki z sieci elektroenergetycznej = 72h
t2 - czas alarmów 30min = 0,5h
Q = 1,0 x (0,16A x 72h + 1,14A x 0,5h) = 12,09h
Dla zapewnienia 72 godz. pracy systemu wystarczy zamontowana w
centralce baterię złożona z dwóch akumulatorów 12V, 17Ah.
8.6. Zestawienie projektowanych urządzeń
L.p.
Urządzenie
Jedn.
Ilość
1.
Gniazdo czujki SO 320
dystr.: Siemens, Warszawa
szt.
27
2.
Adapter SOA 322
dystr.: Siemens, Warszawa
szt.
27
3.
Optyczna czujka dymu OP 320A
dystr.: Siemens, Warszawa
szt.
25
4.
Optyczno - termiczna czujka OH 320A
dystr.: Siemens, Warszawa
szt.
2
5.
Wskaźnik zadziałania DJ 1191
dystr.: Siemens, Warszawa
szt.
26
6.
Puszka instalacyjna PIP-1A
dystr.: W2, Bydgoszcz
szt.
10
7.
Puszka instalacyjna PIP-2A
dystr.: W2, Bydgoszcz
szt.
28
8.
Panel wyniesiony FRP 330A
dystr.: Siemens, Warszawa
szt.
1
9.
Moduł rozszerzenia K3M030
dystr.: Siemens, Warszawa
szt.
1
UWAGA
1. Wszystkie urządzenia SAP powinny posiadać aktualne Świadectwa
Dopuszczenia Wyrobów Do Użytkowania w Ochronie Przeciwpożarowej
(certyfikaty) wydane przez Centrum Naukowo - Badawcze Ochrony
Przeciwpożarowej w Józefowie k/Otwocka.
2. System SAP posiadać musi możliwość podłączenia do monitoringu z
Jednostką Państwowej Straży Pożarnej.
3. W przypadku zmiany kwalifikacji pomieszczeń (zmiana ich przeznaczenia)
należy ponownie dokonać analizy zastosowania ochrony czujkami
pożarowymi.
Informacja
o bezpieczeństwie i ochronie zdrowia (BIOZ)
1. Część tytułowa:
Nazwa i adres obiektu budowlanego:
Wojewódzka
i Miejska Biblioteka Publiczna im. Josepha
Conrada Korzeniowskiego, 80-806 Gdańsk, Targ Rakowy 5/6
Nazwa inwestora oraz jego adres:
Wojewódzka
i Miejska Biblioteka Publiczna im. Josepha
Conrada Korzeniowskiego, 80-806 Gdańsk, Targ Rakowy 5/6
Imię i nazwisko projektanta sporządzającego informację:
Zbigniew Tomczyk 80-763 Gdańsk ul. Kamienna Grobla 11/32.
2. Część opisowa:
2.1
Zakres robót oraz kolejność realizacji modernizacji parteru budynku
WiMBP
w branży elektrycznej:
c) wewnętrznej instalacji elektrycznej
9 instalacja elektryczna niskiego napięcia 230V/400V ogólnego
przeznaczenia
9 instalacja elektryczna niskiego napięcia 230V/400V dedykowana
zasilająca obwody komputerowe
9 instalacja elektryczna oświetlenia ogólnego, ewakuacyjnego
9 instalacja okablowania strukturalnego
d) instalacja alarmowa przeciwpożarowa
2.2
Wykaz istniejących obiektów budowlanych: budynek biblioteki – kubatura
15000 m3 , garaż – kubatura 90 m3,
2.3 Wskazania, dotyczące przewidywanych zagrożeń występujących lub
mogących
wystąpić
podczas
realizacji
procesu
technologicznego
realizowanego systemu pracy oraz miejsce i czas ich wystąpienia w
przestrzeni produkcyjnej (roboty wykonywane będą w budynku czynnej
biblioteki:
Urządzenia i budowle
technologicznoDrogi i przejścia
organizacyjne
Ogrodzenie
wraz z
wejściami
Element
placu
Ważniejsze wymagania z punktu widzenia bhp
(zaplecza)
budowy
9 Ogrodzenie miejsca robót powinno być:
szczelne i kompletne, wykonane w sposób
trwały, mieć wysokość nie mniejszą niż 1,5m
9 Wejścia powinny rozdzielać ruch pracowników
związanych w wykonywanymi robotami od
osób postronnych (osób pracujących w
bibliotece jak i osób korzystających z
biblioteki)
9 Komunikacja na budowie powinna się
odbywać
po
wyznaczonych
drogach
i
przejściach;
9 Należy rozdzielać ruch pojazdów i maszyn od
ruchu pieszego;
9 Szerokość ciągów pieszych przy drogach
jednokierunkowych nie może być mniejsza niż
1,20 m
9 Drogi i przejścia powinny być prawidłowo
oświetlone;
9 Drogi i przejścia powinny być zabezpieczone w
miejscach możliwego spadania materiałów lub
narzędzi daszkami ochronnymi z pokryciem
ich deskami grubości min. 25 mm
9 Urządzić i oznakować drogi pożarowe i
ewakuacyjne, których nie wolno zastawiać ani
wykorzystywać jako składowiska;
9 Pochylenie dróg dla transportu ręcznego nie
powinno być większe niż 10%
9 Pochylenie zjazdów nie powinno być większe
niż 15%
9 Zapewnić warunki bhp przewidziane dla
urządzeń produkcyjnych (zgodnie z ich
instrukcjami);
9 Zapewnić obsługę urządzeń przez osoby
uprawnione i przeszkolone pod względem bhp;
9 Oznakować
miejsca
pracy
urządzeń
technologiczno-produkcyjnych po względem
ostrzegania przed niebezpieczeństwem;
9 Kontrolować stan urządzeń technologicznoprodukcyjnych.
Funkcje w
zabezpieczeniu
bezpieczeństwa na
budowie
9 Uniemożliwienie
dostępu
osobom
nieuprawnionym;
9 Zapewnienie
kontroli wejścia na
teren
prowadzonych
robót.
9 Zapewnienie
bezpieczeństwa
ruchu;
9 Zapewnienie
udzielenia pomocy
przez
służby
ratownicze
(straż
pożarna,
pogotowie, itd.)
9 Zapewnienie
bezpiecznych
warunków
przemieszczania
ładunków
(transport
poziomy}.
9 Zapewnienie
bezpiecznych
warunków bhp na
stanowiskach
pracy;
9 Ograniczenie
dostępu
do
stanowisk pracy i
urządzeń
produkcyjnych dla
osób
nieuprawnionych.
Składowiska i magazyny
Zaplecze
administracyjne
9 Składowanie materiałów i sprzętu powinno 9 Wydzielenie miejsc
być lokalizowane tak aby nie kolidowało z
składowania
drogami komunikacyjnymi i miejscem pracy;
ładunków;
9 Składowanie materiałów i sprzętu nie może 9 Zapewnienie
przekraczać dopuszczalnych wysokości stosu
właściwych
składowanych
materiałów
jak
i
warunków
dopuszczalnych
obciążeń
na
1
m2
przechowywania
powierzchni.
materiałów
budowlanych
9 Ograniczenie
dostępu
do
materiałów
niebezpiecznych;
9 Izolowanie
prac
przeładunkowych
od
innych
procesów pracy i
komunikacji.
9 Zapewnić odpowiednią powierzchnię biur 9 Izolowanie
pracy
(ok.6 mm2
na jednego pracownika
administracyjnej
administracyjnego);
od innych prac
9 Zapewnić właściwe oświetlenie stanowisk
związanych
z
pracy i warunki bhp dla pracowników
realizacją
robót
administracji
(ogrzewanie,
warunki
budowlanych;
9 Zapewnienie
higieniczno-sanitarne).
higienicznosanitarnych
warunków pracy.
Sieci i instalacje elektryczne
Oświetlenie miejsca prowadzonych robót
9 Należy szkolić załogę w dziedzinie dotyczącej 9 Uniemożliwienie
zagrożenia prądem elektrycznym;
dostępu
osobom
9 Należy
stosować
transformatory
nieuprawnionym i
bezpieczeństwa, szczególnie tam gdzie praca
nie przeszkolonym;
odbywa
się
w
warunkach
wyjątkowo 9 Zapewnienie
utrudnionych
niezakłóconej
9 Połączenia
przewodów
elektrycznych
z
eksploatacji
urządzeniami mechanicznymi powinny być
silników, urządzeń
wykonane
w
sposób
zapewniający
i
przewodów
bezpieczeństwo
osób
obsługujących
te
elektrycznych.
urządzenia
oraz
zabezpieczone
przed 9 Zapewnienie
uszkodzeniami mechanicznymi;
identyfikacji
ułożenia
9 Kontrola
okresowa
stanu
urządzeń
miejsca
przewodów
elektrycznych pod względem bezpieczeństwa
elektroenergetyczn
powinna
odbywać
się
w
terminach
ych
określonych w obowiązujących przepisach.
9 Ochrona
przed
porażeniem
prądem
elektrycznym
9 Obniżenie napięcia
do
wartości
uznanych
za
bezpieczne
9 Oświetlenie powinno być trwałe;
9 Ostrzeganie przed
9 Oświetlenia stanowisk pracy przy drogach,
wysokimi
konstrukcjami
i
dojściach i dojazdu powinno wynosić od 25 do
50 lx, a przy pracach montażowych od 50 do
wykopami;
9 Zapewnienie
100 lx
9 Należy zapewnić odpowiednie rozmieszczenia
widoczności
przy
lamp na budowie i jakość oświetlenia.
pracy
9 Umożliwienie
odczytywania
wszystkich znaków
oraz
tablic
ostrzegawczych
i
informacyjnych.
9 Zapewnienie
bezpiecznego
ruchu poziomego
9 Kontrola i dozór
nad całością placu;
zabezpieczenie
przed wejściem na
teren zastrzeżony
osób postronnych.
Urządzenia
sygnalizacyjne i
ostrzegawcze
Urządzenia bhp i przeciw pożarowe
9 Stanowiska pracy, na których realizowane są 9 Zapewnienie
roboty szczególnie niebezpieczne powinny być
bezpieczeństwa dla
oznakowane i plakatowane pod względem
osób postronnych;
bhp.
9 Uprzedzanie
o
9 Oznaczyć granice obszarów stref ochronnych
zagrożeniu
(np.
magazynowanie
materiałów
wszystkich osób
niebezpiecznych,
stref
pracy
sprzętu 9 Zwracanie
uwagi
zmechanizowanego
na
strefy
niebezpieczne
9 Zapewnić dostęp pracownikom do aktualnych 9 Udzielanie
instrukcji bhp obowiązujących na budowie;
pierwszej pomocy
9 Zorganizować
pracownikom
sprawnie
poszkodowanym w
funkcjonujący system pierwszej pomocy
wypadkach
9 Punkty
pierwszej
pomocy
i
miejsca 9 Zapewnienie
usytuowania
apteczki
powinny
być
możliwości
odpowiednio oznakowane i łatwo dostępne
przeprowadzenia
sprawnej
9 Wyznaczyć i oznakować drogi pożarowe i
akcji
ewakuacji
ratowniczej
przez
wyspecjalizowane
służby;
9 Zapewnienie
bezpieczeństwa
czynnego;
9 Oddziaływanie na
wyobraźnie
pracowników
w
zakresie zagrożeń
pod względem bhp
i zachowania się w
sytuacjach
awaryjnych.
Zaplecze socjalno-bytowe
9 Pomieszczenia higieniczno sanitarne powinny 9 Utrzymanie higieny
być ogrzewane, oświetlone i wentylowane
osób
osobistej
zgodnie z przepisami techniczno-budowlanymi
zatrudnionych
i Polskimi Normami
9 Zapewnienie
9 Minimalna wysokość pomieszczeń socjalnych
warunków
do
wynosi 2,2 m;
odpoczynku
i
9 Pracodawca zatrudniający do 10 pracowników
osuszenia odzieży
powinien zapewnić im co najmniej ustępy,
roboczej, ogrzania
umywalki,
a
także
warunki
do
się,
zjedzenia
posiłku;
przechowywania odzieży własnej;
9 Pomieszczenia higieniczno sanitarne powinny 9 Oddzielenie czasu i
być urządzone oddzielnie dla kobiet i dla
miejsca pracy od
mężczyzn.
odpoczynku
i
czynności
higieniczno
sanitarne
wykonywanych
przez
osoby
zatrudnione
na
budowie
Na kierowniku budowy (robót) przed rozpoczęciem prac spoczywa
obowiązek sporządzenia planu bezpieczeństwa i ochrony zdrowia „BIOZ”,
uwzględniającego charakter obiektu budowlanego i warunki prowadzenia
robót. Szczegółowy zakres i formę planu bezpieczeństwa i ochrony zdrowia
zawarto w Rozporządzeniu Ministra Infrastruktury z dnia 23.06.2003 r w
sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu
bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126).
