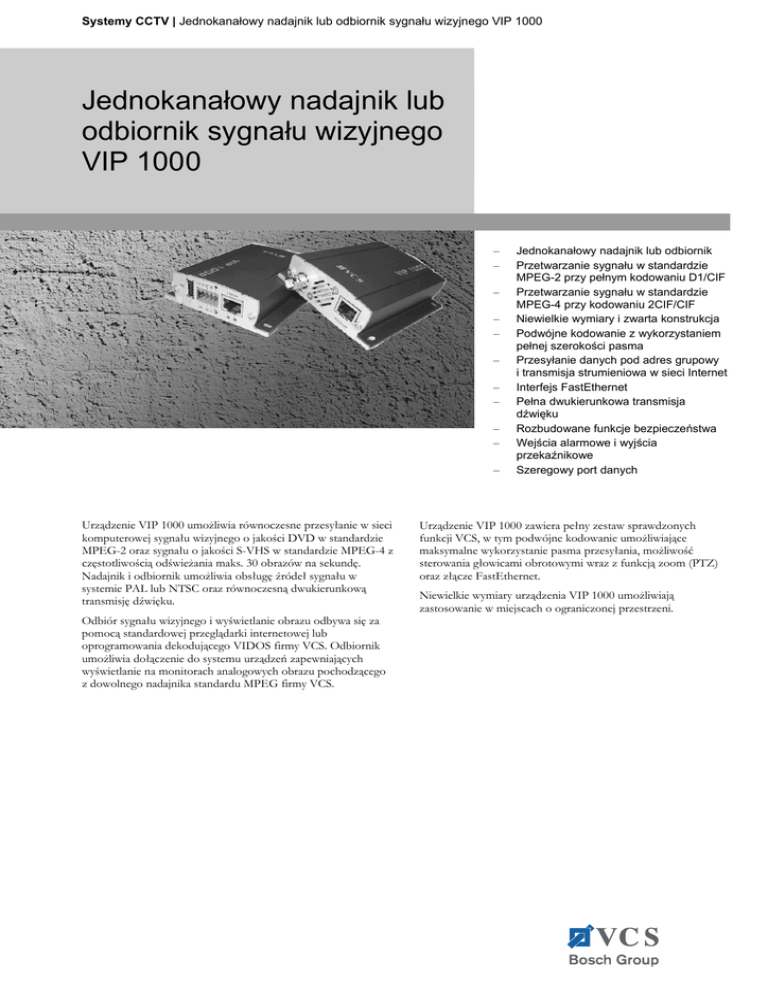

Systemy CCTV | Jednokanałowy nadajnik lub odbiornik sygnału wizyjnego VIP 1000
Jednokanałowy nadajnik lub
odbiornik sygnału wizyjnego
VIP 1000
–
–
–
–
–
–
–
–
–
–
–
Urządzenie VIP 1000 umożliwia równoczesne przesyłanie w sieci
komputerowej sygnału wizyjnego o jakości DVD w standardzie
MPEG-2 oraz sygnału o jakości S-VHS w standardzie MPEG-4 z
częstotliwością odświeżania maks. 30 obrazów na sekundę.
Nadajnik i odbiornik umożliwia obsługę źródeł sygnału w
systemie PAL lub NTSC oraz równoczesną dwukierunkową
transmisję dźwięku.
Odbiór sygnału wizyjnego i wyświetlanie obrazu odbywa się za
pomocą standardowej przeglądarki internetowej lub
oprogramowania dekodującego VIDOS firmy VCS. Odbiornik
umożliwia dołączenie do systemu urządzeń zapewniających
wyświetlanie na monitorach analogowych obrazu pochodzącego
z dowolnego nadajnika standardu MPEG firmy VCS.
Jednokanałowy nadajnik lub odbiornik
Przetwarzanie sygnału w standardzie
MPEG-2 przy pełnym kodowaniu D1/CIF
Przetwarzanie sygnału w standardzie
MPEG-4 przy kodowaniu 2CIF/CIF
Niewielkie wymiary i zwarta konstrukcja
Podwójne kodowanie z wykorzystaniem
pełnej szerokości pasma
Przesyłanie danych pod adres grupowy
i transmisja strumieniowa w sieci Internet
Interfejs FastEthernet
Pełna dwukierunkowa transmisja
dźwięku
Rozbudowane funkcje bezpieczeństwa
Wejścia alarmowe i wyjścia
przekaźnikowe
Szeregowy port danych
Urządzenie VIP 1000 zawiera pełny zestaw sprawdzonych
funkcji VCS, w tym podwójne kodowanie umożliwiające
maksymalne wykorzystanie pasma przesyłania, możliwość
sterowania głowicami obrotowymi wraz z funkcją zoom (PTZ)
oraz złącze FastEthernet.
Niewielkie wymiary urządzenia VIP 1000 umożliwiają
zastosowanie w miejscach o ograniczonej przestrzeni.
2 | Jednokanałowy nadajnik lub odbiornik sygnału wizyjnego VIP 1000
Zawartość zestawu
Ilość
1
1
1
1
1
Uwagi dotyczące instalacji i konfiguracji
Element
Nadajnik lub odbiornik VIP 1000 z uniwersalnym
zasilaczem sieciowym
Kabel zeromodemowy RS-232
Zestaw do montażu ściennego
Instrukcja szybkiej instalacji
Płyta CD-ROM z instrukcją obsługi
1
2
Nadajnik VIP 1000S
Odbiornik VIP 1000E
3
4
Przeglądarka
Monitor analogowy
3 | Jednokanałowy nadajnik lub odbiornik sygnału wizyjnego VIP 1000
26
85
98
A
95
110 A
107
B
B
Wymiary
A
B
01
COM1: RS-232/422/485
07
02
Wejście wizyjne
08
03
04
05
COM1: RS-232/422/485
Wyjście wizyjne
Port USB (do zastosowań
09
10
11
w przyszłości)
06
• We / wy foniczne
• Wejście alarmowe
• Wyjście
przekaźnikowe
• Zasilanie
A
B
Nadajnik
Odbiornik
Złącze Base-T 10/100
FastEthernet
Reset: przywracanie
ustawień fabrycznych
Wskaźnik LED zasilania
Wskaźnik LED połączenia
Wskaźnik LED ruchu w sieci
Nadajnik
Odbiornik
Zestaw do montażu w szafie typu Rack
4 | Jednokanałowy nadajnik lub odbiornik sygnału wizyjnego VIP 1000
Dane techniczne
Jednokanałowy nadajnik lub odbiornik VIP 1000
Parametry elektryczne
Standardy sygnału
ISO/IEC 13818-2 (MPEG-2) MP@ML;
wizyjnego
ISO/IEC 14496 (MPEG-4); M-JPEG
Przepływność danych
MPEG-2: 1 Mb/s - 8 Mb/s
wizyjnych
MPEG-4: 9,6 kb/s - 4 Mb/s
stała i zmienna
Rozdzielczość obrazu
MPEG-2:
720 x 576/480 (w trybie pełnym D1: 50 lub
60 obrazów/s**)
352 x 288 (CIF: 25 lub 30 obrazów/s**)
MPEG-4:
704 x 288 (2CIF: 14 obrazów/s**)
352 x 288 (CIF: 25 lub 30 obrazów/s**)
176 x 144 (QCIF: 25 lub 30 obrazów/s**)
Struktura GOP
I, IP, IPB, IPBB
Całkowite opóźnienie
MPEG-2: 198 lub 180 ms (PAL lub NTSC)
sygnału (IP)
MPEG-4: 100 ms
Liczba obrazów na
1 - 50 lub 60 obrazów/s (PAL lub NTSC);
kodowanie w oparciu o obraz / ramkę
sekundę
sygnału
Standardy sygnału
MPEG-1: ISO/IEC 11172-3;
fonicznego
MPEG-2: warstwa I/II; 300 Hz - 10 kHz
MPEG-4: G.711; 300 Hz – 3,4 kHz
Przepływność danych
MPEG-2: 256 kb/s
fonicznych
MPEG-4: 80 kb/s
Częstotliwość próbkowania MPEG-2: 48 kHz
dźwięku
MPEG-4: 8 kHz
Standardy kompresji
MPEG-2: ISO/IEC 13818-1
Rodzaje transmisji
podstawowa (tylko sygnał wizyjny), strumień
strumieniowej
programowy
Protokoły sieciowe
RTP, Telnet, UDP, TCP, IP, HTTP, IGMP,
ICMP, ARP, SNMP
Aktualizacja
pamięć Flash ROM, programowana zdalnie
oprogramowania
Konfiguracja
za pomocą przeglądarki internetowej,
wbudowany serwer sieciowy
Złącza
Wejście wizyjne (nadajnik) 1 x analogowe, całkowity sygnał wizyjny:
NTSC lub PAL; złącze BNC z przełączanym
dopasowaniem 75 Ω, 0,7-1,2 Vpp
Wyjście wizyjne (odbiornik) 1 x analogowe, całkowity sygnał wizyjny:
NTSC lub PAL; złącze BNC z dopasowaniem
75 Ω, 1 Vpp
Wejście foniczne
1 x wejście monofoniczne zaciskowe,
3 Vpp, 50 kΩ
Wyjście foniczne
1 x wyjście monofoniczne zaciskowe,
2,5 Vpp, 60 mW, min. 8 Ω
Wejście alarmowe
2 x złącze zaciskowe (nieizolowane, do
współpracy ze stykami zwiernymi), maks.
rezystancja załączenia 10 Ω
Wyjście przekaźnikowe
1 x złącze zaciskowe, 30 Vpp, 1 A
Port szeregowy
1 x RS-232/422/485, RJ45 (nadajnik) lub
9-stykowy D-Sub (odbiornik)
Port USB
1 x złącze zewnętrzne standardu 2.0*
Złącze Ethernet
Base-T 10/100, z automatycznym
wykrywaniem, komunikacja jedno- lub
dwukierunkowa, RJ45
Parametry środowiskowe
Napięcie wejściowe
12 - 24 VDC, złącze zaciskowe
Pobór mocy
ok. 10 VA
Masa
ok. 0,3 kg
Temperatura pracy
0 ÷ +50°C
Wilgotność
20 - 80%, bez kondensacji
Zgodność
CE: IEC 60950; UL 1950; J 60950;
AS/NZS 3548; EN55103-1, -2; EN55130-4;
EN55022; EN55024; EN61000-3-2;
EN61000-3-3; FCC 47 CFR Dział 1
Część 15
*Do zastosowań w przyszłości
**W zależności od zawartości obrazu
Informacje do zamówień
VIP 1000S 2975 nadajnik MPEG-2/4
8622 780 42691
VIP 1000E 2976 odbiornik MPEG-2/4
8622 780 42701
Akcesoria sprzętowe
VIP 10 zestaw do montażu w szafie typu Rack (maks. 8622 780 42681
4 urządzenia o wys. 1 U)
PS 1110/21 zasilacz sieciowy do urządzeń VIP
8622 780 43091
