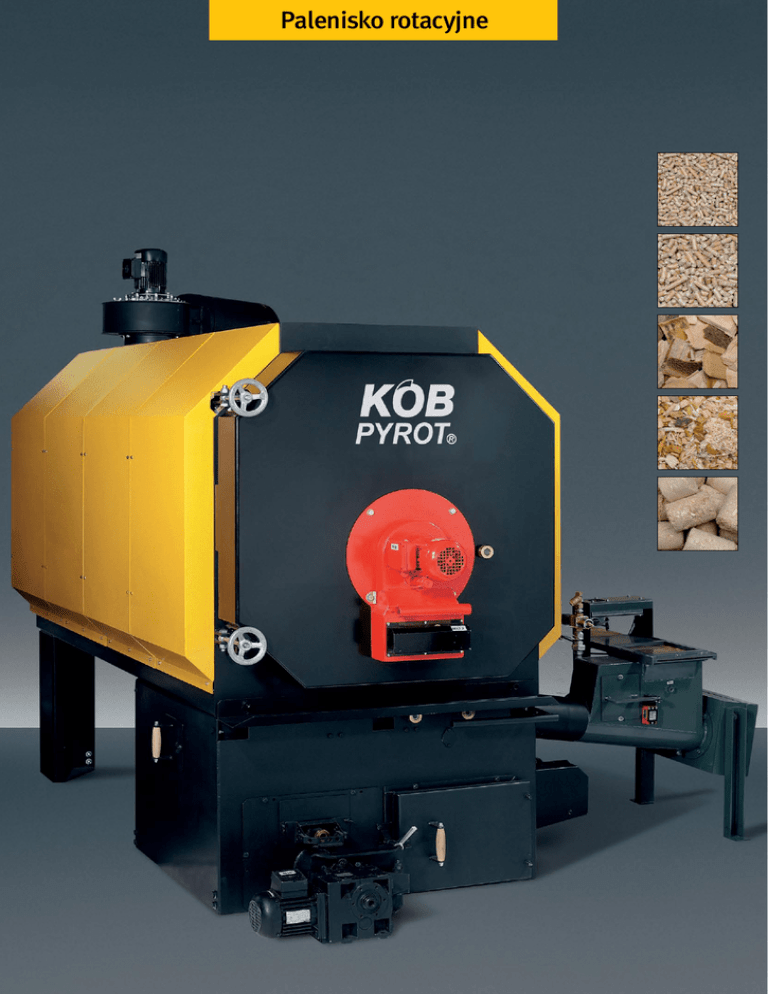

Palenisko rotacyjne

Palenisko rotacyjne
Rozwiązanie wyznaczające
trendy przyszłości
Palenis­ko
rotacyjne do większych budynków
i sieci ciepłowniczych
Kocioł PYROT został
zaprojektowany w celu
wykorzystania suchych
odpadów poprodukcyj­
nych zakładów przerobu
drewna. W połączeniu
z peletami PYROT znajdu­
je optymalne zastosowanie również w zagęszczonym budownictwie
mieszkaniowym.
Ten typ instalacji nie
tylko wyznacza trendy
przyszłości, lecz również
oferuje najwyższą opłacalność w przypadku stosowania go we większych
budynkach i w sieciach
ciepłowniczych.
Duże budynki
Hotele
Przebudowa osiedli
Komunalna sieć ciepłownicza
Palenisko rotacyjne PYROT jest perfekcyjnym palenis­
kiem przeznaczonym do spalania drewna we wszystkich
zakresach mocy i do wykorzystywania bardzo szerokiego spektrum materiałów. Po zastosowaniu suszarki
wstępnego osuszania PYROT nadaje się opty­malnie nie
tylko do spalania suchego paliwa drzewnego, lecz przede wszystkim także do spalania wilgotnych zrębków.
Zakład przerobu drewna
Paliwa drzewne
Pelety 6 mm ze znakiem jakości. Najbardziej zwarta forma energii z drewna (na m3 3- do 6-krotnie
więcej energii niż w zrębkach leśnych). Proszę
zwracać uwagę na zgodną z normą firmową jakość
(np. ÖNORM M 7135).
Najlepsze doświadczenia
Pelety z odpadów przemysłowych. Korzystniejsze
cenowo pelety o większej średnicy i większym
udziale kory (zawartość popiołu maks. 1,0%)
do dużych­ instalacji.
Koszty całkowite wytwarzania ciepła przez te instalacje (zakup, zużycie paliwa, konserwacja) w ogromnym stopniu zostały zoptymalizowane. Największym
zainteresowaniem cieszą się one w gronie idealnych
klientów na te urządzenia, którymi - obok zakładów
przerobu drewna – są przede wszystkim przedsiębiorstwa ciepłownicze, gminy i inwestorzy budowlani. We
współpracy z tą grupą klientów firma KÖB może korzystać ze swojego bogatego doświadczenia i wskazywać
na liczne instalacje referencyjne.
Zrębki leśne. Drewno naturalne z lasu, rozdrobnione maszynowo. Przed rozdrobnieniem składowane
przez lato. Wielkość: G50; zawartość wody: do W35;
zawartość popiołu: w zależności od ilości kory 0,5
do 1,0%. Przy zastosowaniu opatentowanej suszarki wstępnego osuszania możliwe są też zrębki
Odpady drzewne. W celu ich dopuszczenia jako
materiał opałowy należy sprawdzić przepisy lokalne! Niezależnie od tego wartości graniczne chloru,
siarki i sodu muszą być zgodne z wydanymi przez
KÖB „Wymaganiami minimalnymi dotyczącymi
drzewnych materiałów opałowych”.
Brykiety z odpadów drzewnych. W przypadku
wysokiej zawartości drobnych frakcji materiał
opałowy powinien być sprasowany (brykiety).
Wielkość i trwałość brykietów należy dostosować
do sposobu załadunku.
Liczba z powodzeniem eksploatowanych instalacji
znacznie przekroczyła już 800 sztuk (stan z 2005
roku), co sprawia, że KÖB posiada dzisiaj znakomitą
wiedzę w tym zakresie.
Ciepło z drewna
Efektywne energetycznie
Palenisko rotacyjne PYROT 80-540 kW
Patent KÖB EP 0 905 442 B1
1przenośnik ślimakowy
wsuwany z warstwą
zaporową
2ruszt poruszany całą
powierzchnią
3regulowane powietrze
pierwotne
4regulowany gaz
recyrkulacyjny
Palenisko rotacyjne
Nowy wymiar techniki spalania
Ciągłe zgazowanie odbywa się bez dostępu powietrza. Unoszące się gazy palne za pomocą dmuchawy
rotacyjnej mieszane są z rozdrobnionym i poddanym impulsowi obrotowemu powietrzem wtórnym.
Gwarantuje­ to perfekcyjne wymieszanie z gazami
palnymi. W efekcie powstaje nowy wymiar techniki
spalania paliw drzewnych, który jakościowo jest
porównywalny ze spalaniem przez palnik gazowy.
5dmuchawa zapłonowa
8rotacyjna komora spalania
6odprowadzenie popiołu
9wymiennik ciepła kotła
7powietrze wtórne
regulowane dmuchawą
rotacyjną
10zabezpieczający
wymiennik ciepła
Najwyższa sprawność
Dzięki perfekcyjnemu spalaniu emisja CO i NOx jest
po raz pierwszy niższa niż w przypadku nowoczesnego systemu opalania olejem. W przeciwieństwie do oleju i gazu drewno jest neutralne
w zakresie emisji CO2 i jest paliwem odnawialnym. W połączeniu z modulującą regulacją mocy uzyskuje się sprawność kotła
wyraźnie powyżej 90%.
11pneumatyczne
czyszczenie rur
12dmuchawa spalin
Optymalizacja kosztów
i bezpieczeństwo
Technika regulacji
Technika regulacji kotła:
Dokładna i modulująca
regulacja układu doprowadzenia powietrza do
spalania, gazu recyrkulacyjnego i paliwa
pozwala na uzyskanie
znakomitych wyników
spalania. Służą temu
następujące parametry
regulacyjne: temperatura
zasilania kotła, temperatura powrotu kotła,
temperatura spalin i tlen
pozostały w spalinach
(sonda lambda).
Włączenie dodatkowych
generatorów i odbiorników ciepła
Dodatkowe generatory
i odbiorniki ciepła włączane są przy pomocy
pomysłowego systemu.
Dostarczane fabrycznie moduły regulacji
– z zasobnikiem peł-
niącym rolę sprzęgła
hydraulicznego (oddzielenie i wytłumienie)
- w optymalny sposób
uwzględniają inercję
kotła. Zapewnia to
bezproblemową eksploatację w przypadku kompleksowych instalacji
grzewczych.
dodatkowo olej/gaz
energia słoneczna
zbiornik jako sprzęgło hydr.
odbiorniki ciepła
Zdalna konserwacja
dla operatora
Praca instalacji grzewczej
może być monitorowana
ze zdalnego komputerowego stanowiska
pracy. Jest to rozwiązanie idealne do nadzoru
instalacji grzewczej przez
operatorów publicznych
lub przedsiębiorstwa ciepłownicze. KÖB dostarcza w tym celu kompletny
sprzęt i oprogramowanie.
Suszarka do wstępnego osuszania zrębków leśnych
Równomierne suszenie
zapewnia ruch zwymiarowanego z zapasem przenośnika ślimakowego.
Temperatura powietrza
Wartość opałowa kWh/kg
Zasada:
Nowo opracowana
suszarka do wstępnego
osuszania przyłączana
jest do kotła PYROT
jako zmienny system
osuszania. Mokre zrębki leśne osuszane są
wstępnie w specjalnym
przenośniku ślimakowym
pomiędzy poprzecznym
przenośnikiem ślimakowym i przenośnikiem ślimakowym wsuwanym do
kotła. Poprzez wymiennik
ciepła powietrza jest
wstępnie podgrzewane do temperatury ok.
80°C i w przenośniku
ślimakowym wdmuchiwane od dołu w zrębki.
do ok. 50%
większa wartość
opałowa
zawartość wody %
odlotowego reguluje
moc suszarki wstępnego osuszania: jeżeli do
suszarki wstępnego osuszania dostanie się suchy
materiał, moc cieplna
jest odpowiednio redukowana.
Zalety:
•wyraźnie wyższa
sprawność instalacji
•najlepsze funkcjonowanie instalacji kotłowej przy częściowym
obciążeniu (wyższy
efekt suszenia przy
mniejszej mocy kotła)
•najlepsza możliwość
regulacji z dopasowaniem do różnych paliw
•najniższe emisje zanieczyszczeń spalin
Moduł przyłączenia palnika
Każdy kocioł PYROT jest
wyposażony w urządzenie do zainstalowania
palnika olejowego/gazowego. Wprowadzenie
palnika do rotacyjnej
komory spalania od tyłu
umożliwia perfekcyjną
pracę palnika z płomieniem odwróconym.
Kilkoma ruchami ręki,
przy pomocy modułu
przyłączeniowego,
można palnik wsuwać
lub wysuwać z komory
spalania.
•opłacalne – inwestycja
amortyzuje się w bardzo krótkim czasie
Ciepło z drewna
Pełna automatyka
i minimum prac konserwacyjnych
Znak jakości
Produkt i jego produkcja są w całości sprawdzone i
nadzorowane przez nadzór techniczny TÜV, co zostało
potwierdzone wydaniem następujących certyfikatów:
W oparciu o normę EN-303
- B budowa i wykonanie
- C ogrzewnictwo
- E elektrotechnika
- SR szybka odłączalność
- SP bezpieczeństwo eksploatacji
Protokół badań EMPA
Zezwolenie VKF
VHe – próba
typu
Dane technicze
Moc
Wymiary kotła w mm
Typ kotła
kW
Wys.
Dł.
Gł.
Masa
pustego kotła kg
Pyrot 100
90
1765
2192
1050
1958
Pyrot 150
135
1765
2442
1050
2198
3024
Pyrot 220
200
2024
2466
1330
Pyrot 300
270
2024
2822
1330
3433
Pyrot 400
360
2262
2806
1570
4438
Pyrot 540
480
2332
3034
1570
5108
Automatyczne
odpopielanie
Pneumatyczne
czyszczenie rur
Czyste spalanie pozostawia jako popiół tylko
znajdujące się w drewnie
minerały. Przy pomocy
regulowanego urządzenia do recyrkulacji gazu
osiąga się spalanie bez
żużla przy niewielkim
nadmiarze powietrza. Poruszany całą
powierzchnią ruszt prowadzi popiół z komory
spalania do popielnika.
Układ wybierania popiołu odprowadza wyżarzony popiół do dużych
pojemników.
Kompletny rurowy
wymiennik ciepła czyszczony jest podczas bieżącej pracy okresowymi
impulsami sprężonego
powietrza. Odspojenie
popiołu od rur wymiennika ciepła osiąga się
bardzo krótkim impulsem
ciśnienia. Dzięki systemowi oczyszczania rur
moc znamionowa kotła
utrzymuje się na stałym
poziomie przez dłuższy
okres grzewczy.
Odpylacz spalin
PYROT spala paliwo
wydzielając niewielką
ilość pyłu, w przypadku
paliw o wysokiej zawartości drobnych frakcji zaleca się jednak stosowanie
odpylacza spalin.
W ten sposób nie przekracza się obowiązujących wartości granicznych dla emisji pyłów,
również w przypadku
spalania najcięższych
paliw.
Możliwość dopasowania
Centrala grzewcza
pod klucz
Masywny załadunek
Kompletna centrala
grzewcza jako fabryczne
gotowe rozwiązanie w
kontenerze, ze służącym
za magazyn peletów
silosem wieżowym,
pozwala na zredukowanie do minimum kosztów
budowlanych. Mobilna
centrala grzewcza daje
możliwość bardzo interesującego finansowania
w formie leasingu. KÖB
dostarcza w tym celu
urządzenia gotowe pod
klucz.
KÖB dostarcza wszystkie
komponenty do wprowadzania, składowania i
wybierania paliwa i wie,
co należy w tym celu
zaproponować: dopracowaną technikę, która
wytrzyma trudne warunki
i będzie bezawaryjnie
funkcjonować. Dlatego
poszczególne komponenty posiadają
Wsuwany przenośnik
ślimakowy:
masywny i odporny na
wysoką temperaturę
•duże, masywne przenośniki ślimakowe
•są napędzane silnikami z przekładnią
zębatą czołową dla
wysokich momentów
obrotowych
•zoptymalizowane
i zwymiarowane
z zapasem przejścia
transportowe
•sprawdzone urządzenia do skutecznej
ochrony przeciwpożarowej
Dozownik celkowy:
w całości wykonany ze
stali, o sprawdzonej
ognioodporności
Przed projektowaniem umowa
Z ponad 800 zrealizowanych dotychczas
instalacji (stan z 2005
roku ) prawie żadna nie
jest podobna do drugiej.
Każda instalacja ma
swoje własne, specjalne
wymagania projektowe,
przede wszystkim, jeżeli
chodzi o składowanie i
dostawę paliwa.
KÖB może sięgać
do bardzo bogatych
doświadczeń i dzięki znakomitemu know how jest
w stanie zawsze znaleźć
optymalne rozwiązanie
Wdmuchiwanie
do wewnętrznych
pomieszczeń
Istniejące piwnice lub
dawne magazyny na
olej można bez większej
przebudowy optymalnie
wykorzystać jako magazyny na pelety. Pelety
można wdmuchiwać
na większe odległości.
Specjalne przenośniki
ślimakowe do peletów
transportują je w sposób niezawodny i przy
niewielkim nakładzie
energii.
Napełnianie od góry
małych bunkrów
Napełnianie od góry
dużych bunkrów
Korzystne kosztowo
rozwiązanie dla kwadratowych lub lekko
prostokątnych bunkrów
z wygarnianiem paliwa
przy pomocy przegubowych ramion. Dzięki
umieszczonemu na górze
przenośnikowi ślimakowemu istnieje możliwość
bocznego napełniania
bunkra.
Wybieranie paliwa z
bunkra odbywa się przy
pomocy hydraulicznych
wygarniaczy skokowych
i następnie przenośników ślimakowych.
Dzięki umieszczonemu
na początku poziomemu
przenośnikowi załadowczemu istnieje możliwość
bocznego napełniania
bunkra. W ten sposób
można racjonalnie załadowywać duże ilości
paliwa.
Pobieranie z silosów
w zakładach przerobu drewna
Wybieranie z silosu
odbywa się przy pomocy
wahadłowego przenośnika ślimakowego do leja
umieszczonego w dnie
silosu. Jest to rozwiązanie całkowicie bezpieczne dzięki automatycznemu biegowi nawrotnemu.
W przypadku występowania nadciśnienia w silosie
niezbędny jest dozownik
celkowy z certyfikatem
przeciwpożarowym.
Na żądanie firma oferuje
specjalne rozwiązania do
wytwarzania podciśnienia w silosie.
Ciepło z drewna
Zorientowanie na klienta
Partnerstwo
Wraz z zakupem instalacji grzewczej firmy KÖB
klient zyskuje produkt
techniczny najwyższej
jakości oraz solidnego,
trwałego partnera.
Podstawą sukcesu KÖB
jest jak największe zadowolenie klientów firmy.
Doradztwo
KÖB przywiązuje największe znaczenie do
profesjonalnego i kompleksowego doradztwa
w interesie użytkownika.
Planowanie
Właściwy instalator
otrzymuje wszelkie
wsparcie, zwłaszcza w
przypadku kwestii, które
w specjalnych sytuacjach
mogą prowadzić do optymalizacji instalacji.
Ciepło z drewna
Projektowanie
Dostawa
W przypadkach, kiedy
trzeba sobie poradzić
z trudnymi warunkami
instalacji, instalator
może w każdej chwili
liczyć na radę i pomoc
doświadczonych techników firmy KÖB. Wymiana
danych może być realizowana bezproblemowo
przy wykorzystaniu komputera PC (Auto-CAD).
Transport i dostawa odby­
wają się zawsze w uzgodnieniu z klientem.
Montaż
i uruchomienie
Montaż i uruchomienie
wykonywane są przez
instalatora na miejscu
u klienta. Na życzenie
podamy Państwu nazwisko doświadczonego
instalatora w Państwa
pobliżu. Przekazanie
instalacji użytkownikowi
odbywa się albo przez
technika KÖB albo przez
przeszkolonych instalatorów. Dopiero w chwili,
kiedy użytkownik będzie
w stanie bez problemów
obsługiwać instalację,
uznaje się, że instalacja
„została przekazana”.
Bezpieczeństwo
eksploatacji
Dzięki dopracowanej
technice i wytrzymałej
konstrukcji (między
innymi blacha kotła o
grubości 8,0 mm) nawet
w trudniejszych warunkach stosowania zapewniona jest niezawodna,
nieprzerwana praca
urządzenia i maksymalne
bezpieczeństwo eksploatacji.
Serwis
W przypadku normalnej eksploatacji prace
konserwacyjne nie są
wymagane. Na wszelki
wypadek niezawodny
punkt obsługi serwisowej
jest w pobliżu Państwa
miejsca zamieszkania lub
siedziby firmy.
Ciepło z drewna
Kompetencja
Siedziba firmy KÖB znajduje się w miejscowości Wolfurt, położonej w dolinie Renu
w Vorarlbergu – regionie, w którym drewno
zawsze było ważnym materiałem opałowym.
Tutaj przysłowiowa alemańska oszczędność
i od dawna zakorzenione dążenie do wysokiej jakości zawsze znajdowały dobry grunt
dla starannie przemyślanych produktów.
PYROMAT ECO
550 mm
PYROMAT ECO
1.080 mm
PYROMAT DYN
PYROT
PYRTEC
Innowacje
Program
Referencje
Firma KÖB posiada własny dział badawczo-rozwojowy i wniosła znaczący wkład
w ogromny postęp techniki spalania. Za
wybitne osiągnięcia w dziedzinie nowoczesnej techniki spalania przedsiębiorstwo
zostało wielokrotnie wyróżnione za swoje
innowacyjne rozwiązania służące ochronie
środowiska naturalnego.
PYROMAT ECO, od 35 do 170 kW, ogrzewanie
akumulacyjne drewnem kawałkowym, załadunek ręczny.
PYROMAT DYN, od 30 do 90 kW, doskonałe
połączenie do automatycznego spalania
zrębków i peletów oraz drewna kawałkowego,
załadunek ręczny.
PYROT, od 80 do 540 kW, palenisko rotacyjne,
automatyczne, do spalania peletów, zrębków
i wiórów.
PYRTEC, od 530 do 1250 kW, palenisko rusztowe, automatyczne, do spalania peletów,
zrębków i wiórów.
KÖB może dzisiaj wskazać w całej Europie
na kilka tysięcy instalacji eksploatowanych
przez zadowolonych klientów. Firma KÖB
posiada specjalne kompetencje w zakresie
większych instalacji grzewczych i budowy
instalacji. Najlepsze doświadczenia zdobyła
w obszarze instalacji w dużych budynkach
oraz spalających zrębki leśne i pelety sieci
ciepłowniczych bliskiego i dalekiego zasięgu.
W szczególności firma może powoływać się
na liczne referencje w zakresie współpracy
z przedsiębiorstwami ciepłowniczymi.
Viessmann Sp. z o.o.
ul. Karkonoska 65
53-015 Wrocław
Tel. 071/ 360 71 00
Fax 071/ 360 71 01
Infolinia: 0801 0801 24
www.viessmann.pl
www.kotlyprzemyslowe.pl
e-mail: [email protected]
Telefony kontaktowe Przedstawicieli Handlowych:
Ogólnopolski Menadżer Produktu: 0782/ 756 777
Polska Południowo–Zachodnia: 0782/ 756 717
Polska Północno–Zachodnia:
0782/ 756 727
Polska Południowo–Wschodnia: 0782/ 756 737
Polska Północno–Wschodnia:
0782/ 756 747
Polska Centralno–Zachodnia:
0782/ 756 757
Twój Fachowy Doradca:
