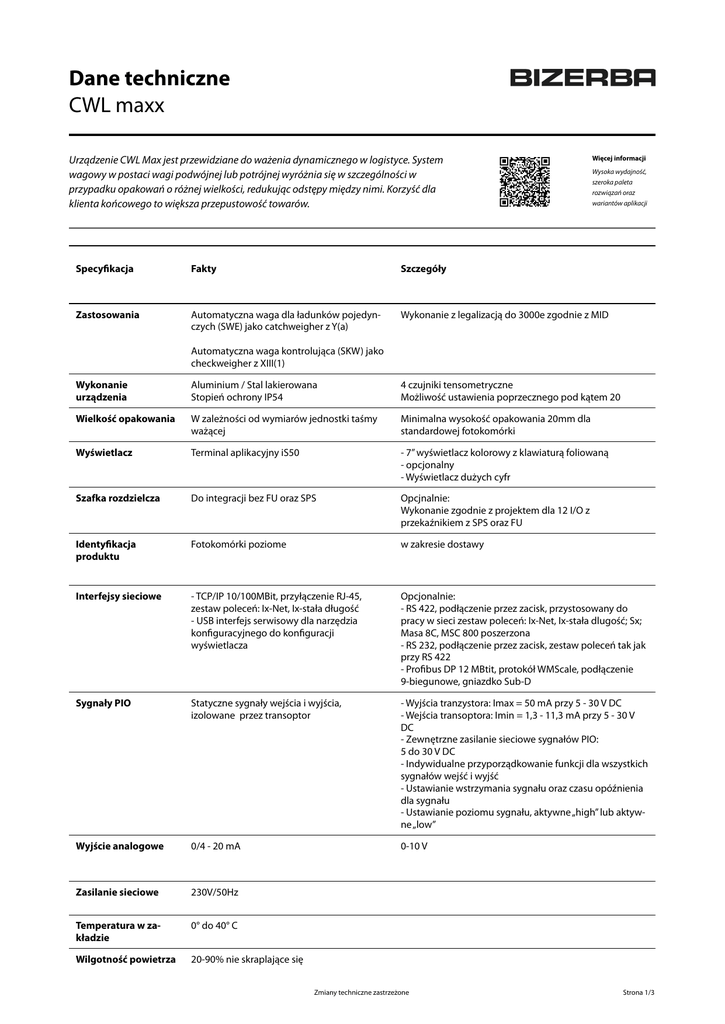

Dane techniczne CWL maxx

Dane techniczne
CWL maxx
Urządzenie CWL Max jest przewidziane do ważenia dynamicznego w logistyce. System
wagowy w postaci wagi podwójnej lub potrójnej wyróżnia się w szczególności w
przypadku opakowań o różnej wielkości, redukując odstępy między nimi. Korzyść dla
klienta końcowego to większa przepustowość towarów.
Więcej informacji
Wysoka wydajność,
szeroka paleta
rozwiązań oraz
wariantów aplikacji
Specyfikacja
Fakty
Szczegóły
Zastosowania
Automatyczna waga dla ładunków pojedynczych (SWE) jako catchweigher z Y(a)
Wykonanie z legalizacją do 3000e zgodnie z MID
Automatyczna waga kontrolująca (SKW) jako
checkweigher z XIII(1)
Wykonanie
urządzenia
Aluminium / Stal lakierowana
Stopień ochrony IP54
4 czujniki tensometryczne
Możliwość ustawienia poprzecznego pod kątem 20
Wielkość opakowania
W zależności od wymiarów jednostki taśmy
ważącej
Minimalna wysokość opakowania 20mm dla
standardowej fotokomórki
Wyświetlacz
Terminal aplikacyjny iS50
- 7” wyświetlacz kolorowy z klawiaturą foliowaną
- opcjonalny
- Wyświetlacz dużych cyfr
Szafka rozdzielcza
Do integracji bez FU oraz SPS
Opcjnalnie:
Wykonanie zgodnie z projektem dla 12 I/O z
przekaźnikiem z SPS oraz FU
Identyfikacja
produktu
Fotokomórki poziome
w zakresie dostawy
Interfejsy sieciowe
- TCP/IP 10/100MBit, przyłączenie RJ-45,
zestaw poleceń: Ix-Net, Ix-stała długość
- USB interfejs serwisowy dla narzędzia
konfiguracyjnego do konfiguracji
wyświetlacza
Opcjonalnie:
- RS 422, podłączenie przez zacisk, przystosowany do
pracy w sieci zestaw poleceń: Ix-Net, Ix-stała dlugość; Sx;
Masa 8C, MSC 800 poszerzona
- RS 232, podłączenie przez zacisk, zestaw poleceń tak jak
przy RS 422
- Profibus DP 12 MBtit, protokół WMScale, podłączenie
9-biegunowe, gniazdko Sub-D
Sygnały PIO
Statyczne sygnały wejścia i wyjścia,
izolowane przez transoptor
- Wyjścia tranzystora: Imax = 50 mA przy 5 - 30 V DC
- Wejścia transoptora: Imin = 1,3 - 11,3 mA przy 5 - 30 V
DC
- Zewnętrzne zasilanie sieciowe sygnałów PIO:
5 do 30 V DC
- Indywidualne przyporządkowanie funkcji dla wszystkich
sygnałów wejść i wyjść
- Ustawianie wstrzymania sygnału oraz czasu opóźnienia
dla sygnału
- Ustawianie poziomu sygnału, aktywne „high” lub aktywne „low”
Wyjście analogowe
0/4 - 20 mA
0-10 V
Zasilanie sieciowe
230V/50Hz
Temperatura w zakładzie
0° do 40° C
Wilgotność powietrza
20-90% nie skraplające się
Zmiany techniczne zastrzeżone
Strona 1/3
Zakres ważenia
30 kg / 10 g
32 kg / 10 g
60 kg / 20 g
Osłona zabezpieczająca
dookoła
opcjonalnie bez osłony
Opcje
Fakty
Szczegóły
Waga potrójna
CWL Max z trzema systemami wagowymi
Pod każdą taśmą znajduje się waga, trzecia waga znajduje się pod obiema taśmami dla opakowań o maksymalnej
długości
Wymiary taśmy
różne wymiary kombinacji z wymiarami
taśmy
Możliwe wymiary specjalne na żądanie klienta
Wysokość transportu
600 - 725 mm
675 - 825 mm
775 - 925 mm
Prędkość taśmy
0,2 - 0,8 m/s
> 0,8 - 2,0 m/s
2,0 - 2,7 m/s
Kierunek pracy
Prawo - Lewo, lub Lewo - Prawo
Ciche taśmy
Do 2,7 m/s <= 68 dB(A) przy wymiarze taśmy
1200 x 1800 mm
W przypadku wersji zatwierdzonej metrologicznie tylko
przy Y(a)
Fotokomórki - wspornik uniwersalny
dla fotokomórek oraz reflektorów
Fotokomórki oraz reflektory nie właczają się w zakres
dostawy
Pakiet częsci zamiennych
Pakiet częsci zamiennych 1
Pakiet składa się z silnika, taśmy oraz pasów zębatych
Tylko przy złożeniu zamówienia na nowe urządzenie!
Pakiet składa się z taśmy oraz pasów zębatych
Tylko przy złożeniu zamówienia na nowe urządzenie!
Przemiennik częstotliwości
w szafce rozdzielczej, 2 sztuki
Dla wszystkich prędkości przewidziano kalibrację wagi
Pakiet częsci zamienncyh 2
Dl akażdej taśmy potrzebny jest jeden przemiennik,
którty dostarczy Bizerba lub klient zorganizuje go samodzielnie.
Zmiany techniczne zastrzeżone
Strona 2/3
Infografika
stopień ochrony
IP 65
Rysunki techniczne CWL Max 600 x 2000
Bizerba Polska Sp. z o.o.
ul. Lucyny Herc 28
20 - 328 Lublin
Polska
T +48 81 531 86 80
F +48 81 531 86 81
[email protected]
www.bizerbapolska.pl
Zmiany techniczne zastrzeżone
Strona 3/3
