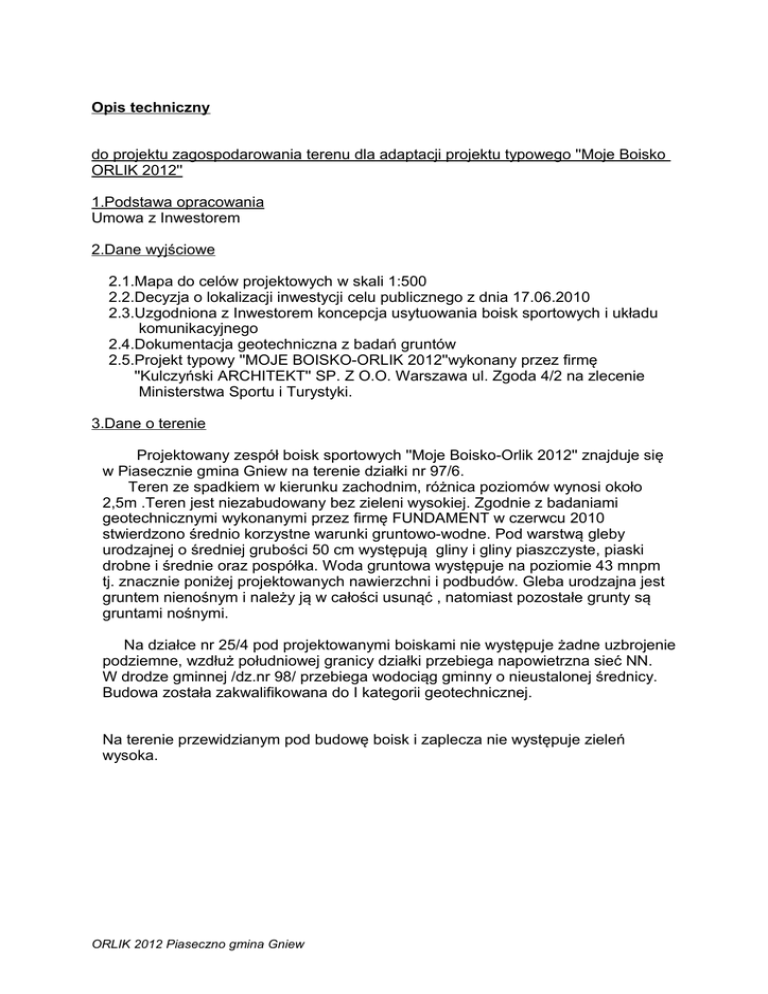

Opis techniczny
do projektu zagospodarowania terenu dla adaptacji projektu typowego ''Moje Boisko
ORLIK 2012''
1.Podstawa opracowania
Umowa z Inwestorem
2.Dane wyjściowe
2.1.Mapa do celów projektowych w skali 1:500
2.2.Decyzja o lokalizacji inwestycji celu publicznego z dnia 17.06.2010
2.3.Uzgodniona z Inwestorem koncepcja usytuowania boisk sportowych i układu
komunikacyjnego
2.4.Dokumentacja geotechniczna z badań gruntów
2.5.Projekt typowy ''MOJE BOISKO-ORLIK 2012''wykonany przez firmę
''Kulczyński ARCHITEKT'' SP. Z O.O. Warszawa ul. Zgoda 4/2 na zlecenie
Ministerstwa Sportu i Turystyki.
3.Dane o terenie
Projektowany zespół boisk sportowych ''Moje Boisko-Orlik 2012'' znajduje się
w Piasecznie gmina Gniew na terenie działki nr 97/6.
Teren ze spadkiem w kierunku zachodnim, różnica poziomów wynosi około
2,5m .Teren jest niezabudowany bez zieleni wysokiej. Zgodnie z badaniami
geotechnicznymi wykonanymi przez firmę FUNDAMENT w czerwcu 2010
stwierdzono średnio korzystne warunki gruntowo-wodne. Pod warstwą gleby
urodzajnej o średniej grubości 50 cm występują gliny i gliny piaszczyste, piaski
drobne i średnie oraz pospółka. Woda gruntowa występuje na poziomie 43 mnpm
tj. znacznie poniżej projektowanych nawierzchni i podbudów. Gleba urodzajna jest
gruntem nienośnym i należy ją w całości usunąć , natomiast pozostałe grunty są
gruntami nośnymi.
Na działce nr 25/4 pod projektowanymi boiskami nie występuje żadne uzbrojenie
podziemne, wzdłuż południowej granicy działki przebiega napowietrzna sieć NN.
W drodze gminnej /dz.nr 98/ przebiega wodociąg gminny o nieustalonej średnicy.
Budowa została zakwalifikowana do I kategorii geotechnicznej.
Na terenie przewidzianym pod budowę boisk i zaplecza nie występuje zieleń
wysoka.
ORLIK 2012 Piaseczno gmina Gniew
4.Rozwiązania techniczne.
4.1.Założenia ogólne
Projekt zakłada adaptację i dostosowanie do warunków obowiązującego planu
zagospodarowania przestrzennego typowego projektu ''Moje Boisko ORLIK 2012''
Przewiduje się budowę boiska do piłki nożnej o wymiarach 30x62m , boiska
wielofunkcyjnego o wymiarach 32,1x19,1m , wyposażonych w niezbędny sprzęt
sportowy ,oraz budynek sanitarno-szatniowy oraz chodniki i drogę dojazdową.
Obiekt w całości będzie ogrodzony,boiska będą oświetlone,do budynków
szatniowych doprowadzona zostanie instalacja wodna,kanalizacyjna i elektryczna.
4.2.Makroniwelacja i roboty przygotowawcze
Roboty ziemne należy rozpocząć od zdjęcia warstwy ziemi urodzajnej o
średniej grubości 50 cm i złożenia jej na poboczu w celu wykorzystania do
wykonania docelowych nasypów, skarp i trawników.
W związku ze znaczną różnicą poziomów terenu pod projektowane boiska należy
wykonać nasyp budowlany z gruntu dowiezionego zgodnie z projektem
makroniwelacji-rys.nr 16. Nasyp wykonać z gruntu dowiezionego spełniającego
wymagania grupy nośności podłoża G1 tj grunty niewysadzinowe dla dobrych
warunków wodnych - żwiry, pospółki ,piaski grube i średnie, piaski pylaste i pospółki
gliniaste
Nasyp wykonać i zagęścić zgodnie z PN-S-02205 „Drogi samochodowe-Roboty
ziemne-Wymagania i badania.
Teren wokół boisk ukształtować w sposób uniemożliwiający zalewanie boisk
wodami opadowymi z terenów przyległych.
Na tak przygotowanym podłożu wykonywać warstwy konstrukcyjne boisk.
4.3.Rozwiązania techniczne boisk.
BOISKO DO PIŁKI NOŻNEJ
Wymiary boiska 62x30 m /pole gry 56x26m /
PODBUDOWA.
- warstwa odsączająca z piasku grubego gr. 30 cm
- warstwa konstrukcyjna z kruszywa kamiennego (fr. 31,5-63mm) o gr. 10cm,
- warstwa klinująca z kruszywa kamiennego (fr. 0-31,5mm) o gr. 5cm,
-warstwa wyrównująca z miału kamiennego (fr. 0-4mm) o gr. 4cm.
Boisko należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży
betonowych 8x30x100cm układanych na ławie z betonu B15. Na powierzchni boiska
należy wyprofilować spadki o wartości 0,5%.
NAWIERZCHNIA BOISKA DO PIŁKI NOŻNEJ.
Zaprojektowano nawierzchnię z trawy sztucznej trzeciej generacji, tj. zasypywana
piaskiem kwarcowym i granulatem gumowym w kolorze czarnym
Kolor trawy - zielony, linie białe wklejane.
Parametry techniczne:
1.Wysokość włókna min. 60 mm
2. Typ włókna: monofil
3. Skład chemiczny włókna; polietylen
4.Ciężar włókna: min. 11.000 Dtex,
5.Gęstość trawy: min. 97.000 włókien /m2
Wymagane dokumenty dotyczące nawierzchni
1. Raport z badań przeprowadzonych przez laboratorium (Labosport lub ISASport lub Sports Labs Ltd), dotyczący oferowanej nawierzchni,
potwierdzający zgodność jej parametrów z FIFA Quality Concept for Football
Turf (dostępny na www.FIFA.com)
2. Certyfikat lub deklaracja zgodności z normą PN-EN 15330-1:2008, lub
aprobata techniczna ITB, lub
rekomendacja techniczna ITB.
3. Karta techniczna oferowanej nawierzchni, potwierdzona przez jej producenta.
4. Atest PZH lub równoważny dla oferowanej nawierzchni i wypełnienia.
5. Autoryzacja producenta trawy syntetycznej, wystawiona dla wykonawcy
na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez
producenta na tę nawierzchnię.
Podłoże, na którym ma być układana wykładzina powinno być przygotowane
zgodnie z instrukcją producenta i powinno być suche, równe, pozbawione
zanieczyszczeń, mocne i stabilne.
Program konserwacji
Szczegółowe wytyczne na temat programu konserwacji boiska zawiera Karta
Gwarancyjna opracowana przez producenta nawierzchni.
WYPOSAŻENIE BOISKA DO PIŁKI NOŻNEJ
Bramki aluminiowe (5x2m), montowane w tulejach, siatki do bramek. Ilość: 2 szt.
BOISKO UNIWERSALNE DO GRY W KOSZYKÓWKĘ,SIATKÓWKĘ I PIŁKĘ
RĘCZNĄ
Wymiary boiska 19,1 x 32,1m
PODBUDOWA.
Przekrój przez podbudowę:
- warstwa odsączająca z piasku gr. 30 cm
- warstwa konstrukcyjna z kruszywa łamanego o frakcji 31,5-63mm, gr. 10cm,
- warstwa klinująca z kruszywa kamiennego o frakcji 0-31,5mm, gr. 5cm,
Podbudowę należy oddzielić od pozostałych elementów terenu za pomocą obrzeży
betonowych 100x30x8cm ustawianych na ławie betonowej z betonu B15 z oporem .
Na powierzchni boiska należy wyprofilować spadek o wartości 0,5%.
NAWIERZCHNIA
Zaprojektowano nawierzchnię sportową, poliuretanowo-gumową o grubości
warstwy 13 mm układana na warstwie elastycznej o grubości 35 mm wykonanej z
mieszaniny kruszywa kwarcowego, granulatu gumowego i spoiwa PU. Cały system
jest zamontowany na podłożu z kruszyw.
Nawierzchnia ta jest przepuszczalna dla wody.
Nawierzchnia składa się z dwóch warstw: nośnej i użytkowej. Warstwa nośna to
mieszanina granulatu gumowego i lepiszcza poliuretanowego. Układana jest
mechanicznie, bezspoinowo, przy pomocy rozkładarki mas poliuretanowych. Tak
wykonaną warstwę należy pokryć warstwą użytkową, którą
stanowi system
poliuretanowy zmieszany z granulatem EPDM. Czynność tą wykonuje się poprzez
natrysk mechaniczny (przy użyciu specjalnej natryskarki). Grubość warstwy użytkowej
2-3mm. Po całkowitym związaniu komponentów na nawierzchni są malowane linie
farbami poliuretanowymi metodą natrysku.
Kolor nawierzchni-czerwony, linie do siatkówki - żółte , do koszykówki - białe
Wymagane dokumenty dotyczące nawierzchni
1. Certyfikat lub deklaracja zgodności z normą PN-EN 14877:2008, lub
aprobata techniczna ITB, lub
rekomendacja techniczna ITB, lub
wyniki badań specjalistycznego laboratorium potwierdzające parametry
oferowanej nawierzchni np. Labosport, lub dokument równoważny.
2. Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta.
3. Atest PZH dla oferowanej nawierzchni.
4. Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla
wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji
udzielonej przez producenta na tą nawierzchnię.
WYPOSAŻENIE SPORTOWE BOISKA UNIWERSALNEGO.
wyposażenie do piłki koszykowej
- obręcz do koszykówki standard i siatka do obręczy
- tablica do koszykówki epoksydowa o wym. 105 x 180cm
- mechanizm regulacji wysokości
- konstrukcja do koszykówki dwusłupowa, montowana w tulejach
– 2 sztuki
– 2 sztuki
– 2 sztuki
– 2 sztuki
wyposażenie do piłki siatkowej
- słupki do siatkówki, aluminiowe,
wielofunkcyjne (badminton, tenis, siatkówka)
- siatka do siatkówki
– 2 sztuki
– 1 sztuka
4.4.Odwodnienie boisk
Odprowadzenie wód opadowych przez przepuszczalne nawierzchnie /poliuretan i
sztuczna trawa / oraz odpowiednio zaprojektowaną podbudowę z kruszywa i nasyp z
piasku do gruntu.
4.5.2. Zasilanie zespołu boisk
Projektowany zespół boisk należy zasilić kablową wewnętrzną linią zasilającą
z projektowanego zintegrowanego złącza kablowego.
Od złącza kablowego na istniejącym słupie energetycznym do ujętej w
typowym projekcie zespołu boisk tablicy TE zlokalizowanej w pomieszczeniu trenera
w budynku zaplecza zaprojektowano wlz wykonany kablem YKY 4x16. Równolegle z
kablem należy ułożyć płaskownik ocynkowany FeZn 25x4. Odcinek od rozdzielnicy
do ziemi wykonać w rurze osłonowej odpornej na promieniowanie UV.
Usytuowanie złącza kablowego oraz trasę wlz pokazano na rys. E1.
4.5.3.Tablica oświetlenia TO
W budynku zaplecza w pomieszczeniu trenera zaprojektowano tablicę
oświetlenia TO usytuowaną w pobliżu tablicy TE i zasilaną z tej tablicy kablem
YKYżo 5x16. Tablicę to wyposażyć wg rys. E2. Przyjęto załączanie oświetlenia boisk
oraz ciągu pieszo-jezdnego łącznikami w tablicy TO.
Z tablicy TO wyprowadzić 5 obwodów oświetleniowych wykonanych kablem
YKYżo 5x6, ułożonym wraz z płaskownikiem FeZn 25x4. Trasę kabli pokazano na
rys. E1.
4.5.4.
Oświetlenie boisk
Do oświetlenia boisk zaprojektowano słupy stalowe ocynkowane o przekroju
okrągłym, o nośności dostosowanej do ciężaru i powierzchni opraw (II strefa
obciążenia wiatrem) z głowicami dobranymi odpowiednio do ilości opraw np. typu
MABO 09 montowane na fundamencie typu F-150V/40 (parametry masztów i
głowic należy ustalić z ich wykonawcą na etapie zamawiania). Fundamenty
słupów posadowić w taki sposób, by śruby mocujące słup do fundamentu nie
wystawały ponad powierzchnię terenu. Śruby zabezpieczyć przed korozją.
Na słupach zaprojektowano projektory do oświetlania terenów sportowych –
do obliczeń oświetlenia przyjęto projektory typu TEMPO RVP351 z lampą
metalhalogenkową 400W (całkowity pobór mocy jednego projektora: 423W). Ilości
opraw na poszczególnych słupach podano na rys. E3. Oprawy na słupach będą
zasilane z różnych faz. Zabezpieczenie poszczególnych opraw bezpiecznikami
topikowymi Gg 6A.
Głowice słupów należy wykonać wg indywidualnych rozwiązań. Muszą one
pozwalać na regulację projektorów w azymucie i kącie podniesienia. Dokładne
ustalenie pozycji projektorów dobrać w fazie pomiarów powykonawczych.
Schemat oświetlenia pokazano na rys.E3.
4.5.5. Oświetlenie drogi dojazdowej
Do oświetlenia drogi dojazdowej zaprojektowano stalowe słupy parkowe o
wys. 4 m z oprawami sodowymi o mocy 70 W
4.5.6. Ochrona od porażeń
Sieć elektryczna odbiorcza pracować będzie w układzie TN-S z oddzielnym
przewodem neutralnym N i ochronnym PE w całym systemie. Przewody ochronne
muszą posiadać izolację w kolorach zielonym i żółtym; i należy połączyć je do szyn
ochronnych PE w poszczególnych rozdzielnicach i tablicach zasilających.
Ochrona przed dotykiem bezpośrednim – podstawowa jest realizowana przez
zastosowanie izolowania części czynnych, to jest przez odpowiednio dobraną
izolację przewodów i obudów aparatów i urządzeń elektrycznych.
W ochronie przed dotykiem pośrednim – dodatkowo zastosowano szybkie
wyłączanie.
Ochrona przez zastosowanie szybkiego wyłączania realizowana będzie przez:
●
urządzenia ochronne przetężeniowe (wyłączniki z wyzwalaczami
nadprądowymi),
●
sieć połączeń wyrównawczych.
Dla końcowych słupów w linii wykonać dodatkowe uziemienie przewodu neutralnego
- uziomy szpilkowe długości 6m. Rezystancja uziemienia R ≤ 10 Ω.
4.5.7.Ochrona odgromowa i połączenia wyrównawcze
Zgodnie z normą PN-92/E-05003/04 Ochrona odgromowa obiektów
budowlanych. Ochrona specjalna. dla słupów oświetleniowych rozmieszczonych na
terenie boiska projektuje się systemy uziomowe wykonane z płaskownika FeZn
25x4. Systemy te tworzą w rejonie słupów układy ekwipotencjalizujące i
wysterowywujące
potencjał na powierzchni ziemi. Systemy uziomowe
wykonać z ułożonych koncentrycznie w stosunku do słupa, oddalonych od
siebie o 1m uziomów otokowych. Uziomy będą zagłębione w miarę oddalania
się od słupa na głębokość od 0,5 do 2,0m. Pierwszy uziom oddalony od słupa o
ok. 1m, ostatni o ok. 5m.
Poszczególne uziomy otokowe połączyć galwanicznie ze sobą i słupem
płaskownikiem FeZn 25x4.
Systemy uziomowe słupów połączyć płaskownikiem FeZn 25x4 ze sobą. W
przypadku
wystąpienia
zbliżenie
pomiędzy
słupami
oświetleniowymi
a
metalowymi elementami ogrodzenia należy wykonać pomiędzy nimi połączenia
wyrównawcze przy pomocy płaskownika FeZn 25x4. Wszystkie połączenia w
systemie uziomowym obiektu muszą zapewniać galwaniczną ciągłość.
Roboty związane z realizacją systemu uziomów instalacji odgromowej, z
uwagi na ich częściową lokalizację pod docelową nawierzchnią boiska, należy
wykonać przed robotami niwelacyjnymi.
4.5.8.Uwagi ogólne i zalecenia.
Całość robót należy wykonać zgodnie z obowiązującymi normami i
przepisami oraz Warunkami Technicznymi Wykonania i Odbioru Robót
Budowlanych Część V. Instalacje elektryczne w zakresie nie sprzecznym z
istniejącymi normami i przepisami.
Roboty kablowe należy wykonywać ręcznie i zgodnie z normą N-SEP-E-004
"Elektroenergetyczne
i sygnalizacyjne linie
kablowe. Projektowanie i budowa", w szczególności:
- trasy linii kablowych winny zostać wytyczone przez geodetę;
- kable nn układać w ziemi na głębokości 70cm;
- zachować przepisowe odległości kabli od istniejącego uzbrojenia
podziemnego, napotkane
urządzenia podziemne traktować jak urządzenia czynne;
- ewentualne skrzyżowania kabli z uzbrojeniem podziemnym wykonać
w przepustach
kablowych stosując rury ochronne f-my „AROT”- typu DVK-110 w
wykopach otwartych
lub SRS w przypadku przewiertów i przecisków;
- kable wolno układać bezpośrednio na dnie wykopu tylko jeżeli grunt
jest piaszczysty, w
pozostałych przypadkach kable układać na warstwie 10cm
przesianego piasku;
- kable należy zasypywać warstwą 10cm takiego samego piasku,
następnie warstwą 15cm
rodzimego gruntu, a następnie przykryć czerwoną folią z tworzywa
sztucznego.
Wszystkie materiały i urządzenia muszą posiadać wymagane przez aktualne
przepisy: atesty, certyfikaty oraz deklaracje lub certyfikaty zgodności z
normami albo z aprobatami technicznymi.
Po zakończeniu robót należy wykonać sprawdzenia odbiorczego instalacji,
opracować dokumentację powykonawczą i instrukcję eksploatacji .
Sprawdzenie odbiorcze instalacji należy wykonać w oparciu o Warunkami
Technicznymi Wykonania i Odbioru Robót Budowlanych wydanymi przez Instytut
Techniki Budowlanej w roku 2004 oraz normę PN-IEC-6034-6-61 i PN-88/E-04300
Badania techniczne przy odbiorach.
W skład badań pomontażowych m.in. wchodzą:
− oględziny
− badanie skuteczności szybkiego wyłączenia badanie stanu izolacji instalacji odbiorczej
− sprawdzenie ciągłości przewodów ochronnych
−
badanie stanu izolacji instalacji odbiorczej
− pomiary zagęszczenia gruntu wokół wszystkich słupów i na trasie kabla w miejscach charakterystycznych
− badania parametrów oświetlenia (natężenie i równomierność oświetlenia)
Dopuszcza się zastosowanie innych producentów materiałów, niż
zaproponowanych
w
projekcie,
pod
warunkiem
zachowania
parametrów nie gorszych od wymienionych w niniejszej dokumentacji.
4.5.9.Obliczenia
Jako system ochrony dodatkowej od porażeń prądem elektrycznym przyjęto szybkie
samoczynne wyłączenie zasilania.
Będzie ono zapewnione przy spełnieniu warunku:
ZS * IA < UO
gdzie: ZS - impedancja pętli zwarciowej od pktu zwarcia do źródła zasilania
IA - prąd powodujący samoczynne zadziałanie urządzenia wyłączającego
UO - napięcie znamionowe względem ziemi
Skuteczność ochrony od porażeń należy potwierdzić pomiarami we wszystkich
obwodach.
− Sprawdzenie spadku napięcia dla oprawy najbardziej niekorzystnego
przypadku (słup S2)
ΔU% = (38300*50*100):(57*16*400*400) +(3600*117*100):(57*6*400*400) =
= 2,01% < ΔU dop.= 4%
B. Sprawdzenie ochrony od porażeń dla najdłuższego obwodu (słup S10)
R16 = 2*1,17*0,05 = 0,117 oma
X16 = 2*0,075*0,05 = 0,008 oma
R6 = 2*3,05*0,153 = 0,933 oma
X6 = 2*0,086*0,153 = 0,026 oma
.
Zwarcie w słupie S2
ZS = √ 1,052 + 0,0342
= 1,05 oma
Ik1 = 230:(1,25*1,05) = 175 A
IA = 16*7,5 = 120 A
UO = 1,05*120 = 126 V < U = 230 V
Ochrona skuteczna
Zwarcie w tablicy TO
ZS =
√ 0,1172 + 0,0082 = 0,117 oma
Ik1 = 230:(1,25*0,117) = 1573 A
IA = 25*8,4 = 210 A
UO = 0,117*210 = 24 V < U = 230 V
Ochrona skuteczna
Zwarcie w tablicy TE
ZS =
√ 0,1172 + 0,0082 = 0,117 oma
Ik1 = 230:(1,25*0,117) = 1573 A
UO = 0,117*504 = 59 V < U = 230 V
Ochrona skuteczna
IA = 63*8,0 = 504 A
\4.6.Ciągi piesze , droga dojazdowa, zieleń
Ciągi komunikacyjne i powierzchnię przeznaczoną na kontener (na odpadki stałe)
zaprojektowano z kostki betonowej gr. 6 cm, w kolorze szarym, na podbudowie z
piasku i podsypce cementowo - piaskowej, zamkniętą obrzeżem betonowym. Na
szerokości 5 m wzdluż ogrodzenia od strony zachodniej zaprojektowano
wzmocnioną nawierzchnię z kostki betonowej 8 cm na podbudowie z kruszywa
łamanego / przewidywany ruch wozu asenizacyjnego/
Wzdłuż boiska piłkarskiego zaprojektowano ciąg pieszy o szer 2,0 m z kostki
betonowej szarej gr. 6 cm.
Na chodniku zamontować w sposób trwały 5 szt ławek parkowych z oparciem.
Zaprojektowano utwardzenie drogi dojazdowej od drogi gruntowej /dz nr 88/
do wjazdu na teren kompleksu ORLIK 2012 przez ułożenie płyt betonowych
ażurowych typu YOMB na podsypce piaskowej gr. 20 cm , z zasypaniem otworów
płyt piaskiem. Szerokość drogi dojazdowej 3,0m.
Dojazd z utwardzonej drogi dojazdowej na teren kompleksu ORLIK 2012 drogą z
kostki betonowej gr 8 cm na podsypce piaskowej i podbudowie z kruszywa
łamanego. Szerokość dojazdu 3,5m. Nawierzchnia z kostki betonowej obramowana
jest krawężnikami betonowymi 15x30x100cm na ławie betonowej.Ze względu na
dużą spadek pomiędzy drogą dojazdową a wjazdem na teren ORLIK 2012 / 11,5 %/
zaprojektowano dodatkowy chodnik z kostki betonowej gr 6 cm ograniczony
obrzeżami betonowymi.Zachować maksymalny spadek podłużny 6%.
W celu zapewnienia spływu wód opadowych pod dojazdem i dojściem do kompleksu
ORLIK 2012 zaprojektowano ułożenie rur betonowych wibroprasowanych 600 mm.
Miejsca postojowe na terenie parkingów szkolnych.
Na pozostałym terenie kompleksu ORLIK 2012 zaprojektowano teren zielony.
Należy rozłożyć warstwę ziemi urodzajnej o minimalnej grubości 10 cm i obsiać
trawą. Od strony zachodniej i północnej nasadzić krzewy liściaste w formie zwartych
żywopłotów. Rodzaj krzewów uzgodnić z przyszłym użytkownikiem obiektu.
Po zakończeniu prac budowlanych na skarpach nasypów i terenie przyległym
rozłożyć ziemię urodzajną warstwą min. 10 cm i obsiać trawą.
4.7.Ogrodzenie terenu.
Zaprojektowano ogrodzenie terenu z siatki stalowej o oczkach 35x35mm
ocynkowanej pokrytej PCV w kolorze zielonym na słupkach stalowych mocowanych
na fundamentach betonowych.
Wysokość ogrodzenia 4,0 m. Rozstaw słupków 2,5 m .
Na wejściu do obiektu zaprojektowano bramofurtkę o szerokości 3 m z jednym
skrzydłem mocowanym na stałe i drugim skrzydłem rozwiernym pełniącym rolę furtki.
Dodatkowo w ogrodzeniu zaprojektowano 2 furtki o szerokości 1,2m.
Wysokość bramofurtki i furtek 2,0m. Konstrukcja z profili stalowych zamkniętych,
wypełnienie z prętów stalowych min. 5 mm ocynkowanych i malowanych proszkowo
na kolor zielony. Bramę i furtki wyposażyć w klamki i zamki patentowe.
Na boisku do piłki nożnej zaprojektowano systemowe piłkołapy o wysokości 6,0m
z siatki PE o oczkach 10x10cm długości 17,5 i 30 m.
Wszelkie elementy ogrodzeniowe powinny być dostarczone na plac budowy w stanie
kompletnym tj słupki malowane proszkowo,systemowe elementy do mocowania
odciągów,linek itp.Niedopuszczalne jest jakiekolwiek spawanie i malowanie
elementów stalowych na budowie.
5.Budynek szatniowo-gospodarczy
Zaprojektowano systemowy moduł zaplecza boisk sportowych zgodnie z projektem
''MOJE BOISKO-ORLIK 2012''wykonany przez firmę ''Kulczyński ARCHITEKT'' SP.
Z O.O. Warszawa ul. Zgoda 4/2 na zlecenie Ministerstwa Sportu i Turystyki.
Budynek wykonać w technologii kontenerowej stalowej.
Budynek zgodny z projektem typowym Ministerstwa Sportu i Turystyki
typu ” STANDARD +” o powierzchni wewnętrznej około
58 m2
W budynku przewiduje się następujące pomieszczenia:
1/Pokój trenera
wyposażenie- biurko o szer.120cm z 2 szufladami, krzesło obrotowe,
szafa stalowa na akta o min. wymiarach szer.80 cm wys 2,0m, szafka ubraniowa
30x40x180 metalowa 1 szt, kosz na śmieci metalowy 1 szt
2/Magazyn
wyposażenie - Regał o konstrukcji spawanej z kształtowników stalowych, półki
wykonane z płyty wiórowej laminowanej o grub.min 18mm.
Wymiar: min. 1,0x2,0x0,6 m.
Wózek metalowo- siatkowy do przechowywania piłek o min. wym. 1,2x0,6x1,3 m
3/Szatnia 2 pom.
Wyposażenie 1 szatni - ławki bez oparć o długości min.2m 2 szt
szafki ubraniowe min . 30x40x180 metalowe 14 szt ,
kosz na śmieci metalowy 2 szt
WC typu kompakt z deską 1 szt
pisuar 1 szt
umywalki szer min 50 cm 2 szt
brodzik akrylowy 90x90 cm z zasłonką 1 szt
podgrzewacz ciepłej wody o poj. Min 80 l
szczotki do toalety metalowe 2 szt
pomieszczenia wydzielone systemowymi ściankami z płyty laminowanej w kolorze
białym o wys.2,0m z drzwiami z zamkiem łazienkowym
4/Toaleta ogólnodostępna
wyposażenie – WC typu kompakt z deską 1 szt
pisuar 1 szt
umywalka szer min 50 cm 1 szt
podgrzewacz ciepłej wody o pojemności min. 40 l
szczotki do toalety metalowe 2 szt
kosz na śmieci metalowy 1 szt
pomieszczenia WC wydzielone systemowymi ściankami z płyty laminowanej w
kolorze białym o wys.2,0m z drzwiami z zamkiem łazienkowym
5/Toaleta dla osób niepełnosprawnych
wyposażenie – WC i umywalka przystosowane dla osób na wózkach
łącznie z niezbędnymi uchwytami, szczotka do toalety metalowa 1 szt, kosz na
śmieci metalowy 1 szt
Specyfikacja techniczna konstrukcji budynku
Fundamenty stopy betonowe lub ścianki z bloczków betonowych
Konstrukcja budynku rama stalowa
Podłoga -konstrukcja stalowa, ocieplona wełną mineralną min. 15 cm wykończona
płytą wiórowo-cementową i wykładziną antypoślizgową wywiniętą na ściany min. 10
cm
Ściany zewnętrzne z płyty warstwowej ocieplonej warstwą wełny mineralnej gr. min
15 cm malowane proszkowo na kolor jasnoszary np. RAL 9002
Ściany wewnętrzne z płyty warstwowej ocieplonej warstwą wełny mineralnej gr. min 5
cm malowane proszkowo na kolor jasnoszary np. RAL 9002
Okna z PVC w kolorze białym , okna zabezpieczone od zewnątrz kratami stalowymi
z prętów stalowych min 12x12 mm.
Stropodach stalowy
Drzwi zewnętrzne – stalowe ocieplane o szerokości przejścia min. 1000mm
z 2 zamkami patentowymi i samozamykaczem malowane proszkowo na kolor
jasnobrązowy.
Instalacje sanitarne -nawierzchniowa instalacja rurami z tworzywa sztucznego
dostosowana do ciśnienia z sieci gminnej. Doprowadzenie wody i odprowadzenie
ścieków w podłodze.
Wentylacja- mechaniczna, wentylatory wyciągowe w suficie
Instalacja elektryczna- wykonać zgodnie z wymaganiami projektu typowego ORLIK
2012
Wszelkie prace budowlane i instalacyjne powinny być wykonane zgodnie z
przepisami BHP, warunkami technicznymi wykonania i odbioru robót oraz zgodnie z
obowiązującymi normami.
Powierzchnia całkowita
82,90 m2
Kubatura brutto
273,09 m2
Powierzchnia wewnętrzna
57,60 m2
Warunki ewakuacji
Właściwe warunki ewakuacji z budynków zostały zapewnione poprzez odpowiednio
dobrane wyjścia prowadzące na zewnątrz budynku.
Szerokość drzwi ewakuacyjnych na zewnątrz z części parterowej 1,0 m.
Odwodnienie dachu na teren przyległy.
5.1.Instalacja wodociągowa
Włączenie projektowanej instalacji wodociągowej w istniejący wodociąg
biegnący w drodze gminnej wykonać zgodnie z rys. nr 9 .
Projektowany wodociąg PE DN 40 ułożyć na podsypce z piasku gr. 10 cm nad
przewodami ułożyć taśmę lokalizacyjno-ostrzegawczą koloru niebieskiego. Na
terenie kompleksu ORLIK przy ogrodzeniu od strony drogi dojazdowej
zaprojektowano studzienkę wodomierzową z kręgów betonowych 1200 mm z betonu
B45 łączonych na uszczelkę gumową z monolitycznym dnem przystosowaną do
spuszczania wody z instalacji w okresie zimowym. Studnię wykonać zgodnie z
rys. nr 9.
Całość po zamontowaniu poddać próbie na szczelność , zinwentaryzować
geodezyjnie i zasypać.
Obliczenie zapotrzebowania na wodę
Ilość osób korzystających z obiektu
50 osób dziennie
Zapotrzebowanie wody na sportowca 60 l/dobę
Q=50x60=3000l/d = 3,0m3/dobę
Qmax=3,0x1,5 = 4,5m3/d
Sekundowe zapotrzebowanie na wodę wg ilości przyborów /PN-92/B-01706/
WC
Umywalka
Natrysk
Pisuar
Normatywny wypływ dla budynku
Nominalny przepływ
4 x 0,13 l/s
7 x 0,07 l/s
2 x 0,15 l/s
1 x 0,07 l/s
0,52 l/s
0,49 l/s
0,30 l/s
0,07 l/s
1,38 dm3/s
q= 0,79 dm3/s
Przyjęto wodomierz Dn20 np.typu B METERS GSD5 - nominalny strumień objętości
2,5 m3/h i maksymalnym strumieniu objętości 5,0 m3/h.
5.2.Przykanalik sanitarny.
Do odprowadzenia ścieków z budynku socjalnego zaprojektowano przykanalik z
rur PCV 160 i kształtek kielichowych łączonych na uszczelki gumowe .
Rurociąg układać na podsypce z piasku o gr. 10 cm , przykryć piaskiem 0,1 m ponad
wierzch rury. Zasypkę zagęścić do Is 0,95.
Ścieki odprowadzone będą do bezodpływowego zbiornika betonowego o pojemności
min. 10 m3 usytuowanego na działce na terenie zielonym. Zachowane zostały
wymagane minimalne odległości :
− od okien i drzwi zewnętrznych do pomieszczeń przeznaczonych na pobyt ludzi
oraz do magazynów produktów spożywczych - 15 m
-od granicy działki sąsiedniej, drogi (ulicy) lub ciągu pieszego - 7,5 m.
6.Wyposażenie boisk.
W ramach inwestycji planuje się dostawę i montaż następujących elementów
wyposażenia boisk:
a/tablica informacyjna o wymiarach 2,0x1,0 m / treść informacji umieszczonych na
tablicy uzgodnić z przyszłym użytkownikiem/
b/kontener na odpadki stałe
c/wyposażenie budynku socjalnego zgodnie z zestawieniem
d/stojak na 10 szt rowerów
e/maszty flagowe 3 szt
7.Zestawienie powierzchni
a/nawierzchnia poliuretanowa
b/nawierzchnia „sztuczna trawa”
c/nawierzchnia z kostki betonowej
613 m2
1860 m2
m2
8.Wpływ inwestycji na środowisko
Inwestycja nie jest zaliczana do inwestycji mogących pogorszyć stan środowiska.
9.Uwagi końcowe
Wykonanie robót należy powierzyć wykwalifikowanym wykonawcom zapewniając
odpowiedni nadzór techniczny. Prace należy wykonać zgodnie z projektem,
przepisami BHP, warunkami technicznymi wykonania i odbioru robót oraz zgodnie z
obowiązującymi normami.
Wszystkie uzasadnione i uzgodnione zmiany do niniejszego projektu należy
wprowadzić do dziennika budowy z potwierdzeniem przez projektanta i inspektora
nadzoru.
Zgodnie z rozporządzeniem Ministra Edukacji Narodowej i Sportu z dnia 31
grudnia 2002r. w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych
szkołach i placówkach (Dz. U. Nr 6 z dnia 22stycznia 2003r. poz.69) § 9 ust. 2,
sprzęty z których korzystają osoby pozostające pod opieką szkoły dostosowuje się
do wymagań ergonomii, a w myśl ust. 3 szkoły i placówki nabywają wyposażenie
posiadające odpowiednie atesty i certyfikaty (urządzeń rekreacyjno-sportowych ORLIK 2012 Piaseczno gmina Gniew
certyfikaty). Oznacza to obowiązek wyposażania szkół w sprzęt bezpieczny,
odpowiadający wymaganiom norm oraz obowiązek żądania od producenta lub
dostawcy właściwego, udokumentowanego certyfikatem - wyrobu bezpiecznego,
dobrej jakości. /wymagane certyfikaty na sprzęt sportowy-bramki,kosze,słupki do
siatkówki itp./
INFORMACJA DOTYCZĄCA BEZPIECZENSTWA I OCHRONY ZDROWIA ORAZ
PLANU BEZPIECZENSTWA I OCHRONY ZDROWIA
Nazwa i adres inwestora :
GMINA GNIEW
BUDOWA ZESPOŁU BOISK SPORTOWYCH ''ORLIK 2012''
Z BUDYNKIEM ZAPLECZA, DOJŚCIAMI PIESZYMI ,
OGRODZENIEM I OŚWIETLENIEM TERENU
PIASECZNO dz.nr 97/6 i 98
Sporządził :
Piotr Wojczal
INFORMACJA DOTYCZĄCA BIOZ.
Zakres robót dla całego zamierzenia budowlanego:
−
−
−
−
−
−
−
−
−
−
Zdjęcie warstwy ziemi urodzajnej
Wykonanie wykopów i nasypów
Podbudowy z kruszywa naturalnego
Obrzeża betonowe
Ogrodzenie terenu siatką na słupkach stalowych
Wykonanie nawierzchni boisk sportowych
Budowa zasilania i oświetlenia budynku i boisk
Budowa chodników z kostki betonowej
Budowa budynku zaplecza
Budowa przyłącza wodnego i kanalizacyjnego
Elementy zagospodarowania drogi, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi :
współpraca pracowników z ciężkim sprzętem drogowym jak: równiarki, koparki ,
walce drogowe i środkami transportu,
natrafienie na nie zinwentaryzowane uzbrojenie podziemne ( wraz z instalacjami i
urządzeniami technicznymi ).
Przewidywane zagrożenia występujące podczas realizacji robót budowlanych:
potrącenie pracownika przez zmechanizowany sprzęt budowlany ,
Wskazanie sposobu prowadzenia instruktażu pracowników przed
przystąpieniem do realizacji robót szczególnie niebezpiecznych.
Instruktaż należy prowadzić przed rozpoczęciem robot, w oparciu o opracowaną
przez wykonawcę robót instrukcję bezpiecznego ich wykonywania , przepisy
dotyczące bezpieczeństwa i ochrony zdrowia przy wykonywaniu robot budowlanych
określonych w Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 września
1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy ( Dz. U. Nr
129 z 1997 r. z późn. zm. ) , określonych w Rozporządzeniu Ministra Infrastruktury z
dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas
wykonywania robót budowlanych ( Dz. U. Nr 47 z 2003 r. z późn. zm. ) .
Instruktaż pracowników winien obejmować :
- zapoznanie pracowników z projektem wykonawczym w celu określenia
zakresu inwestycji i rodzaju robót,
- zapoznanie pracowników z technologią wykonywania i rozwiązaniami
materiałowymi,
- podanie do wiadomości rodzajów prac i miejsc o szczególnym zagrożeniu,
- podanie zasad bezpiecznej organizacji stanowisk pracy, - podanie zasad
komunikowania się
podczas zagrożeń,
- poinformowanie każdego pracownika jakie środki ochrony osobistej winien
posiadać,
- zapoznanie pracowników z instrukcjami stanowiskowymi, opracowanymi
przez służby BHP,
- oświadczenie pracowników o odpowiedzialności za naruszenie zasad BHP.
Wskazanie środków technicznych i organizacyjnych , zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w
strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym
zapewniających bezpieczną i sprawną komunikację , umożliwiającą szybką
ewakuację na wypadek pożaru, awarii i innych zagrożeń.
Przed rozpoczęciem robót budowlanych ustalić istniejące trasy przebiegu
urządzeń infrastruktury technicznej ( mediów ) i zapoznać z nimi osoby wykonujące
roboty.
Roboty oznakować zgodnie z zatwierdzonym , przez zarządzającego ruchem,
projektem czasowej organizacji ruchu . Środki transportu, maszyny i urządzenia
techniczne oraz narzędzia zmechanizowane do robot ziemnych , budowlanych i
drogowych powinny być eksploatowane zgodnie z Rozporządzeniem Ministra
Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy
podczas eksploatacji maszyn i innych urządzeń mechanicznych do robót ziemnych,
budowlanych i drogowych ( Dz. U. Nr 118, poz. 1263 ) oraz instrukcją DTR.
Środki techniczne :
- praca w odzieży ochronnej,
- stosowanie kasków ochronnych okularów ochronnych,
- zapewnienie rękawic antywibracyjnych przy obsłudze stopy wibracyjnej,
- wygrodzenie bezpiecznej strefy pracy sprzętu mechanicznego,
- rozciągnięcie taśm zabezpieczających , ustawienie barier, tablic i znaków
ostrzegawczych,
- stosowanie sygnalizacji przemieszczania ładunku,
- prowadzenie ruchu transportu wyznaczonym terenem i drogą,
Środki organizacyjne :
- kwalifikacje pracowników,
- aktualne świadectwa zdrowia,
- aktualne świadectwa przydatności do wykonywania w/ w robót,
- nadzór nad pracownikami przez imiennie wyznaczoną osobę , posiadającą
odpowiednie przygotowanie i doświadczenie,
- zgłoszenie rozpoczęcia prac w zależności od warunkach zawartych w
uzgodnieniach,
- praca z asekuracją innego pracownika,
- zakaz transportu nad stanowiskiem roboczym,
- podczas przenoszenia ciężkich urządzeń lub materiałów, należy zapewnić taką
liczbę ludzi, aby ciężar przypadający na jednego pracownika nie
przekraczał 50 kg.

opis do prac remontowych i modernizacji hotelu „heban” w kołobr

Transkrypt

Podobne dokumenty

021. SAN-2

6_BIOZ_Orlik 2012

"Auto-Union" Blacharstwo Samochodowe Jerzy Becek

„MOJE BOISKO ORLIK 2012” Rocznik: 1997

REGULAMIN KORZYSTANIA Z OBIEKTU SPORTOWEGO „ORLIK

XXXVIII-375-09 - pomoc finansowa- Powiat Chojnice

Stadion Sportowy i "Orlik"
