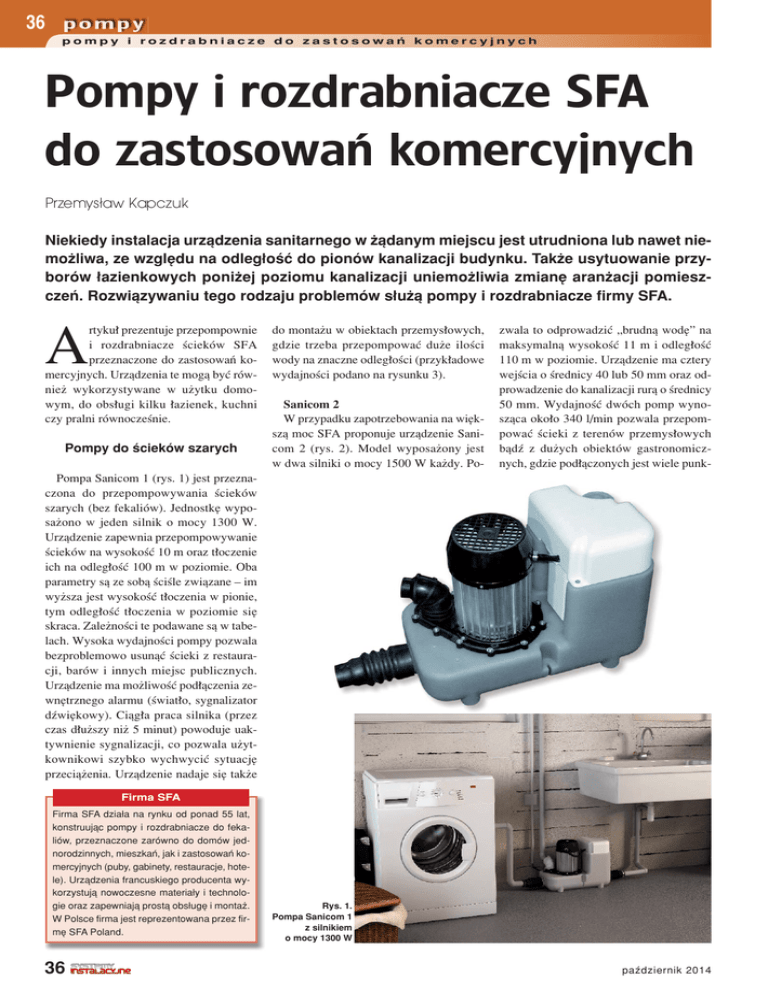

Pompy i rozdrabniacze SFA do zastosowań komercyjnych

36
pompy i rozdrabniacze do zastosowaÒ komercyjnych
Pompy i rozdrabniacze SFA
do zastosowań komercyjnych
Przemysław Kapczuk
Niekiedy instalacja urzπdzenia sanitarnego w øπdanym miejscu jest utrudniona lub nawet niemoøliwa, ze wzglÍdu na odleg≥oúÊ do pionÛw kanalizacji budynku. Takøe usytuowanie przyborÛw ≥azienkowych poniøej poziomu kanalizacji uniemoøliwia zmianÍ aranøacji pomieszczeÒ. Rozwiπzywaniu tego rodzaju problemÛw s≥uøπ pompy i rozdrabniacze firmy SFA.
A
rtyku≥ prezentuje przepompownie
i rozdrabniacze úciekÛw SFA
przeznaczone do zastosowaÒ komercyjnych. Urzπdzenia te mogπ byÊ rÛwnieø wykorzystywane w uøytku domowym, do obs≥ugi kilku ≥azienek, kuchni
czy pralni rÛwnoczeúnie.
Pompy do úciekÛw szarych
do montaøu w obiektach przemys≥owych,
gdzie trzeba przepompowaÊ duøe iloúci
wody na znaczne odleg≥oúci (przyk≥adowe
wydajnoúci podano na rysunku 3).
Sanicom 2
W przypadku zapotrzebowania na wiÍkszπ moc SFA proponuje urzπdzenie Sanicom 2 (rys. 2). Model wyposaøony jest
w dwa silniki o mocy 1500 W kaødy. Po-
zwala to odprowadziÊ Ñbrudnπ wodÍî na
maksymalnπ wysokoúÊ 11 m i odleg≥oúÊ
110 m w poziomie. Urzπdzenie ma cztery
wejúcia o úrednicy 40 lub 50 mm oraz odprowadzenie do kanalizacji rurπ o úrednicy
50 mm. WydajnoúÊ dwÛch pomp wynoszπca oko≥o 340 l/min pozwala przepompowaÊ úcieki z terenÛw przemys≥owych
bπdü z duøych obiektÛw gastronomicznych, gdzie pod≥πczonych jest wiele punk-
Pompa Sanicom 1 (rys. 1) jest przeznaczona do przepompowywania úciekÛw
szarych (bez fekaliÛw). JednostkÍ wyposaøono w jeden silnik o mocy 1300 W.
Urzπdzenie zapewnia przepompowywanie
úciekÛw na wysokoúÊ 10 m oraz t≥oczenie
ich na odleg≥oúÊ 100 m w poziomie. Oba
parametry sπ ze sobπ úciúle zwiπzane ñ im
wyøsza jest wysokoúÊ t≥oczenia w pionie,
tym odleg≥oúÊ t≥oczenia w poziomie siÍ
skraca. Zaleønoúci te podawane sπ w tabelach. Wysoka wydajnoúci pompy pozwala
bezproblemowo usunπÊ úcieki z restauracji, barÛw i innych miejsc publicznych.
Urzπdzenie ma moøliwoúÊ pod≥πczenia zewnÍtrznego alarmu (úwiat≥o, sygnalizator
düwiÍkowy). Ciπg≥a praca silnika (przez
czas d≥uøszy niø 5 minut) powoduje uaktywnienie sygnalizacji, co pozwala uøytkownikowi szybko wychwyciÊ sytuacjÍ
przeciπøenia. Urzπdzenie nadaje siÍ takøe
Firma SFA
Firma SFA dzia≥a na rynku od ponad 55 lat,
konstruujπc pompy i rozdrabniacze do fekaliÛw, przeznaczone zarÛwno do domÛw jednorodzinnych, mieszkaÒ, jak i zastosowaÒ komercyjnych (puby, gabinety, restauracje, hotele). Urzπdzenia francuskiego producenta wykorzystujπ nowoczesne materia≥y i technologie oraz zapewniajπ prostπ obs≥ugÍ i montaø.
W Polsce firma jest reprezentowana przez firmÍ SFA Poland.
36
Rys. 1.
Pompa Sanicom 1
z silnikiem
o mocy 1300 W
paüdziernik 2014
37
pompy i rozdrabniacze do zastosowaÒ komercyjnych
Rys. 2. Model Sanicom 2 jest wyposaøony w dwa silniki o mocy 1500 W kaødy
Rys. 3. Wykres wydajnoúci Sanicom 1 (niebieska
linia) i Sanicom 2 (czarna linia ñ praca z jednym
silnikiem, szara linia ñ praca dwÛch silnikÛw)
tÛw odbiorczych: zlewozmywakÛw, zmywarek, lodÛwek, lad ch≥odniczych itd.
Oba opisane urzπdzenia mogπ byÊ stosowane wszÍdzie tam, gdzie konieczne jest
przepompowanie úciekÛw szarych do oddalonych pionÛw kanalizacyjnych. Parametry t≥oczenia pozwalajπ na dowolnπ
aranøacje przestrzeni, co jest bardzo waøne w przypadku adaptacji juø istniejπcych
budynkÛw na inne cele niø by≥o to przewidziane pierwotnie.
Rys. 5. Przyk≥adowy schemat zaleønoúci pomiÍdzy wysokoúciπ i odleg≥oúciπ t≥oczenia dla urzπdzeÒ SFA
Pomporozdrabniacze
do úciekÛw czarnych
Sanicubic w klasie IP68
z ca≥ego domu, pubu, ma≥ego lokalu gastronomicznego bπdü kilku ≥azienek z WC,
niezaleønie od po≥oøenia pionÛw kanalizacyjnych. Urzπdzenie wyposaøono w silnik
o mocy 1500 W z zaawansowanym systemem rozdrabniania oraz cztery wejúcia
o rÛønych úrednicach (100/40 mm). Pomporozdrabniacz moøe zostaÊ zamontowany na pod≥odze w piwnicach lub w studzienkach. Odprowadza úcieki na wysokoúÊ do 11 m i do 110 m w poziomie. Tak
jak w opisywanych wczeúniej urzπdzeniach, oba te parametry sπ ze sobπ úciúle
powiπzane, a dok≥adny dobÛr urzπdzeÒ odbywa siÍ na podstawie tabel opisujπcych te
zaleønoúci. Model zaopatrzony jest w przewodowπ (5 m) czujkÍ alarmowπ. Urzπdzenie moøe wspÛ≥pracowaÊ z systemem
BMS (Building Management System).
SFA ma w swojej ofercie pomporozdrabniacze do zastosowaÒ komercyjnych,
ktÛre mogπ rozdrobniÊ i odprowadziÊ duøe iloúci úciekÛw z rÛønych punktÛw sanitarnych. Od czerwca 2014 roku producent
wprowadzi≥ zmiany konstrukcyjne tych
urzπdzeÒ, polegajπce na przeniesieniu
wszystkich elementÛw sterowania do oddzielnej obudowy (controlbox) montowanej poza urzπdzeniem, na úcianie (przewÛd
4 m). Pozwoli≥o to zapewniÊ stopieÒ
ochrony urzπdzeÒ pompujπcych na poziomie IP68. Jest to bardzo waøna zmiana, pozwalajπca na montaø urzπdzeÒ w studzienkach, a czasowe zalanie wodπ do 1 m wysokoúci i nie ma wp≥ywu na ich prawid≥owe funkcjonowanie.
Sanicubic 1 WP
Sanicubic 1 WP (rys. 4) to pomporozdrabniacz do domowego lub publicznego
uøytku, pozwalajπcy odprowadziÊ úcieki
Rys. 4. Sanicubic 1 WP ñ pomporozdrabniacz do
uøytku domowego lub publicznego o stopniu
ochrony IP68
Sanicubic 2 Classic
Sanicubic 2 Classic (rys. 7) to pompa
t≥oczπca z wbudowanymi rozdrabniaczami, ktÛra bardzo dobrze nadaje siÍ do odprowadzania wszystkich úciekÛw z ca≥ego
domu oraz do zastosowaÒ publicznych:
Rys. 6. Wykres wydajnoúci urzπdzenia Sanicubic 1 WP
37
38
pompy i rozdrabniacze do zastosowaÒ komercyjnych
Rys. 7. Sanicubic 2 Classic IP68
Rys. 8. Sanicubic 2 Pro IP68
w hotelu, restauracji, pubie, niezaleønie od
pionÛwi spadkÛw. Model wyposaøono
w dwa silniki, kaødy o mocy 1500 W, zaawansowany system rozdrabniania oraz
cztery wejúcia o rÛønych úrednicach
(100/40 mm). Urzπdzenie zapewnia optymalnπ wydajnoúÊ i wysoki poziom bezpieczeÒstwa. Odprowadza úcieki na wysokoúÊ
do 11 m (do 110 m w poziomie). Sanicubic 2
Classic moøe wspÛ≥pracowaÊ z systemem
BMS.
StopieÒ ochrony IP68
IP ñ stopieÒ ochrony (z ang. International Protection Rating) okreúla stopieÒ zabezpieczenia urzπdzeÒ elektrycznych przed czynnikami
zewnÍtrznymi. Wed≥ug normy PN-EN 60529:
2003 kod IP to system oznaczeÒ stopni ochrony zapewnianej przez obudowy przed dostÍpem do czÍúci niebezpiecznych, wnikaniem
obcych cia≥ sta≥ych, wnikaniem wody oraz
system podawania dodatkowych informacji
zwiπzanych z takπ ochronπ. Pierwsza cyfra
kodu mÛwi o zabezpieczeniu przed cia≥ami
sta≥ymi (6 ñ oznacza ca≥kowitπ ochronÍ przed
wnikaniem py≥Ûw). Druga cyfra okreúla zabezpieczenie przed wnikaniem wody (8 ñ oznacza ochronÍ przed zalaniem przy ciπg≥ym zanurzeniu i zwiÍkszonym ciúnieniu wody (1 m
g≥Íbokoúci).
38
Sanicubic 2 Pro
Sanicubic 2 Pro (rys. 8) to pompa t≥oczπca z wbudowanymi rozdrabniaczami, o parametrach technicznych jak Sanicubic2
Classic, z bezprzewodowπ czujkπ alarmowπ. Dodatkowa czujka alarmowa wysy≥a
informacjÍ drogπ radiowπ w przypadku
nieprawid≥owej pracy urzπdzenia lub braku prπdu. Model jest dedykowany do zastosowaÒ w miejscach publicznych, obs≥ugiwanych przez osobÍ nadzorujπcπ pracÍ
urzπdzenia, np. w galerii handlowej, hotelu, restauracji, pubie, przychodni lekarskiej. Urzπdzenie jest wyposaøone w dwa
silniki, kaødy o mocy 1500 W, zaawansowany system rozdrabniania oraz cztery
wejúcia o rÛønych úrednicach (100/40
mm). Odprowadza úcieki na wysokoúÊ do
11 m (do110 m w poziomie).
DobÛr urzπdzeÒ powinien byÊ przeprowadzony na podstawie iloúci úciekÛw, jakie bÍdπ przet≥aczane, oraz z uwzglÍdnieniem wysokoúci i odleg≥oúci t≥oczenia.
W urzπdzeniach dwusilnikowych w przypadku ma≥ej iloúci úciekÛw za≥πcza siÍ automatycznie jeden silnik, jeøeli iloúÊ úciekÛw siÍ zwiÍksza, w≥πcza siÍ drugi silnik
zwiÍkszajπc tym samym wydajnoúÊ. Do-
Rys. 9. Wykres wydajnoúci dla urzπdzeÒ Sanicubic 2 Pro i Classic: linia niebieska ciπg≥a opisuje wydajnoúÊ urzπdzeÒ z pracujπcym jednym silnikiem, linia przerywana ñ wydajnoúÊ z dwoma silnikami
paüdziernik 2014
39
pompy i rozdrabniacze do zastosowaÒ komercyjnych
wany na úcianie, system alarmowy przewodowy oraz zawÛr odcinajπcy na przewodzie t≥ocznym. JednostkÍ wykonano
w klasie ochrony IP68. Moøe byÊ stosowana w obiektach komercyjnych i duøych domach.
Zawory odcinajπce
We wszystkich modelach Sanicubic naleøy pamiÍtaÊ o montaøu zaworÛw odcinajπcych (niedostarczanych wraz z urzπdzeniem) na przewodach doprowadzajπcych
úcieki do urzπdzenia oraz na przewodzie
t≥ocznym. Zawory pozwalajπ na od≥πczenie urzπdzenia od instalacji w przypadku
przeglπdÛw okresowych lub awarii.
Informacje dodatkowe
Wszystkie modele pomp i pomporozdrabniaczy SFA sπ objÍte dwuletniπ gwarancjπ. Istotnym elementem eksploatacji
jest rozwiniÍta sieÊ 50 punktÛw serwisowych na terenie ca≥ej Polski. Naprawa
urzπdzeÒ nastÍpuje bezpoúrednio w miejscu zainstalowania urzπdzenia. WiÍcej informacji na temat urzπdzeÒ SFA zamieszczono na stronie internetowej www.sfapoland.pl
Rys. 10. Sanicubic 2XL IP68 ñ nowoúÊ w ofercie SFA
Przemys≥aw Kapczuk
Autor jest dyrektorem handlowym
firmy SFA Poland
Rys. 11. Wykres wydajnoúci modelu Sanicubic 2XL
datkowo silniki uruchamiane sπ naprzemiennie, co rÛwnoczeúnie wyd≥uøa ich øywotnoúÊ. W przypadku awarii jednego
z silnikÛw urzπdzenie moøe pracowaÊ dalej, zmniejsza siÍ tylko wydajnoúÊ. Informacja o awarii podawana jest na panelu zewnÍtrznym urzπdzenia. Model moøe
wspÛ≥pracowaÊ z systemem BMS.
Sanicubic 2XL ñ nowoúÊ
Nowoúciπ w ofercie SFA jest Sanicubic
2XL (rys. 10) ñ wprowadzony na rynek
pod koniec sierpnia 2014 roku. Jest to przepompownia oparta na dwÛch pompach typu vortex o przelocie 55 mm. i pojemnoúci
zbiornika 120 l. Moc silnikÛw to 2000 W
dla kaødego napÍdu. Urzπdzenie pozwala
na przet≥aczanie úciekÛw szarych i czarnych na wysokoúÊ do 10 m lub 110 m
w poziomie. Oba parametry sπ ze sobπ
zwiπzane ñ wydajnoúÊ przedstawiona jest
na rysunku 11. Odprowadzenie úciekÛw
odbywa siÍ rurπ DN 80 lub DN 100. Model jest zaopatrzony w controlbox montoR
