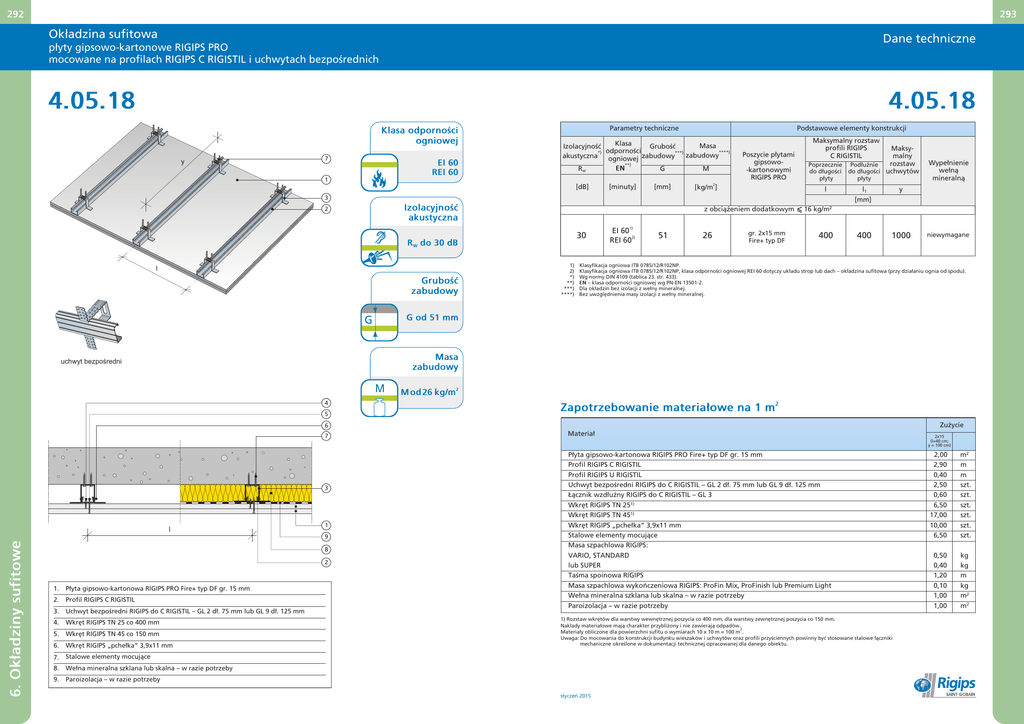

Okładzina sufitowa
Dane techniczne
płyty gipsowo-kartonowe RIGIPS PRO
mocowane na profilach RIGIPS C RIGISTIL i uchwytach bezpośrednich
4.05.18
4.05.18
Klasa odporności
ogniowej
y
7
EI 60
REI 60
Parametry techniczne
Podstawowe elementy konstrukcji
Klasa
Masa
Izolacyjność
Grubość
****)
*) odporności
***)
zabudowy
akustyczna
ogniowej zabudowy
**)
EN
RW
G
M
1
[dB]
[minuty]
[mm]
Poszycie płytami
gipsowo-kartonowymi
RIGIPS PRO
[kg/m2]
Maksymalny rozstaw
profili RIGIPS
C RIGISTIL
Maksymalny
rozstaw
Poprzecznie Podłużnie
do długości do długości uchwytów
płyty
l
3
płyty
l1
y
[mm]
Izolacyjność
akustyczna
2
z obciążeniem dodatkowym
30
RW do 30 dB
l
Grubość
zabudowy
1)
2)
*)
**)
***)
****)
EI 601)
REI 602)
51
26
gr. 2x15 mm
Fire+ typ DF
16 kg/m2
400
400
1000
Klasyfikacja ogniowa ITB 0785/12/R102NP.
Klasyfikacja ogniowa ITB 0785/12/R102NP, klasa odporności ogniowej REI 60 dotyczy układu strop lub dach — okładzina sufitowa (przy działaniu ognia od spodu).
Wg normy DIN 4109 (tablica 23. str. 433).
EN — klasa odporności ogniowej wg PN-EN 13501-2.
Dla okładzin bez izolacji z wełny mineralnej.
Bez uwzględnienia masy izolacji z wełny mineralnej.
Masa
zabudowy
uchwyt bezpośredni
M
4
5
M od 26 kg/m2
Zapotrzebowanie materiałowe na 1 m
2
Zużycie
6
7
3
l
1
9
6. Okładziny sufitowe
niewymagane
G od 51 mm
G
8
2
1.
Wypełnienie
wełną
mineralną
Płyta gipsowo-kartonowa RIGIPS PRO Fire+ typ DF gr. 15 mm
2.
Profil RIGIPS C RIGISTIL
3.
Uchwyt bezpośredni RIGIPS do C RIGISTIL — GL 2 dł. 75 mm lub GL 9 dł. 125 mm
4.
Wkręt RIGIPS TN 25 co 400 mm
5.
Wkręt RIGIPS TN 45 co 150 mm
6.
Wkręt RIGIPS „pchełka” 3,9x11 mm
7.
Stalowe elementy mocujące
8.
Wełna mineralna szklana lub skalna — w razie potrzeby
9.
Paroizolacja — w razie potrzeby
Materiał
Płyta gipsowo-kartonowa RIGIPS PRO Fire+ typ DF gr. 15 mm
Profil RIGIPS C RIGISTIL
Profil RIGIPS U RIGISTIL
Uchwyt bezpośredni RIGIPS do C RIGISTIL — GL 2 dł. 75 mm lub GL 9 dł. 125 mm
Łącznik wzdłużny RIGIPS do C RIGISTIL — GL 3
Wkręt RIGIPS TN 251)
Wkręt RIGIPS TN 451)
Wkręt RIGIPS „pchełka” 3,9x11 mm
Stalowe elementy mocujące
Masa szpachlowa RIGIPS:
VARIO, STANDARD
lub SUPER
Taśma spoinowa RIGIPS
Masa szpachlowa wykończeniowa RIGIPS: ProFin Mix, ProFinish lub Premium Light
Wełna mineralna szklana lub skalna — w razie potrzeby
Paroizolacja — w razie potrzeby
1) Rozstaw wkrętów dla warstwy wewnętrznej poszycia co 400 mm, dla warstwy zewnętrznej poszycia co 150 mm.
Nakłady materiałowe mają charakter przybliżony i nie zawierają odpadów.
2
Materiały obliczone dla powierzchni sufitu o wymiarach 10 x 10 m = 100 m .
Uwaga: Do mocowania do konstrukcji budynku wieszaków i uchwytów oraz profili przyściennych powinny być stosowane stalowe łączniki
mechaniczne określone w dokumentacji technicznej opracowanej dla danego obiektu.
styczeń 2015
2x15
(l=40 cm;
y = 100 cm)
2,00
2,90
0,40
2,50
0,60
6,50
17,00
10,00
6,50
m2
m
m
szt.
szt.
szt.
szt.
szt.
szt.
0,50
0,40
1,20
0,10
1,00
1,00
kg
kg
m
kg
m2
m2
