Dokumentacja

Wejścia przycisków
Local Control Network

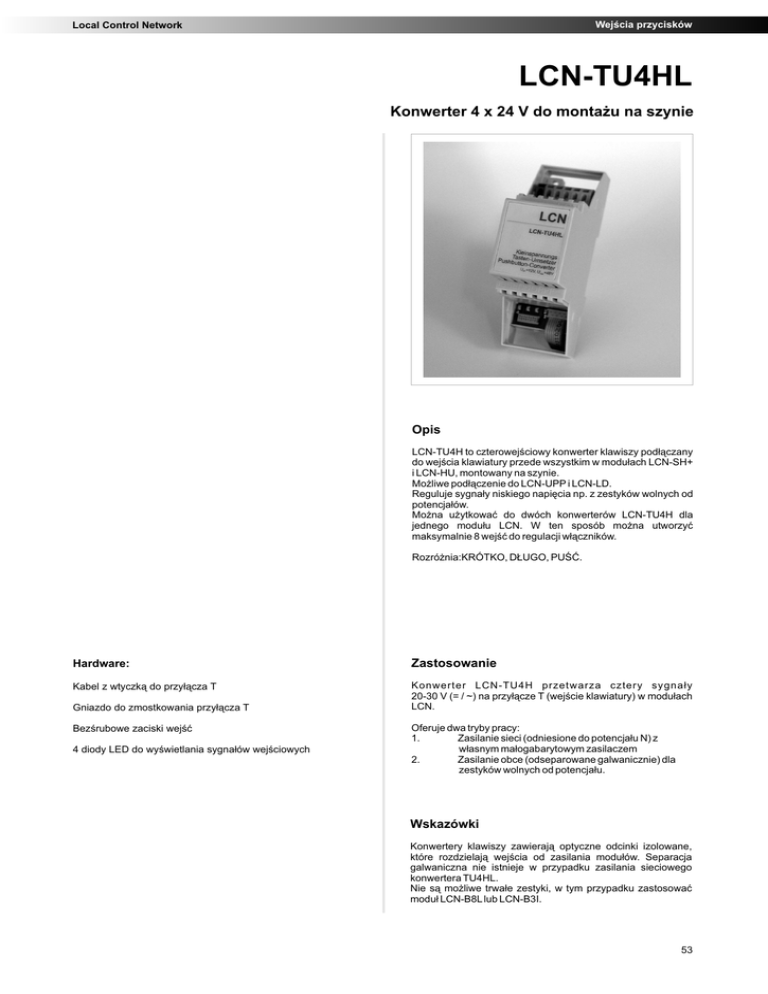

LCN-TU4HL
Konwerter 4 x 24 V do montażu na szynie
Opis
LCN-TU4H to czterowejściowy konwerter klawiszy podłączany
do wejścia klawiatury przede wszystkim w modułach LCN-SH+
i LCN-HU, montowany na szynie.
Możliwe podłączenie do LCN-UPP i LCN-LD.
Reguluje sygnały niskiego napięcia np. z zestyków wolnych od
potencjałów.
Można użytkować do dwóch konwerterów LCN-TU4H dla
jednego modułu LCN. W ten sposób można utworzyć
maksymalnie 8 wejść do regulacji włączników.
Rozróżnia:KRÓTKO, DŁUGO, PUŚĆ.
Hardware:
Zastosowanie
Kabel z wtyczką do przyłącza T
Konwerter LCN-TU4H przetwarza cztery sygnały
20-30 V (= / ~) na przyłącze T (wejście klawiatury) w modułach
LCN.
Gniazdo do zmostkowania przyłącza T
Bezśrubowe zaciski wejść
4 diody LED do wyświetlania sygnałów wejściowych
Oferuje dwa tryby pracy:
1.
Zasilanie sieci (odniesione do potencjału N) z
własnym małogabarytowym zasilaczem
2.
Zasilanie obce (odseparowane galwanicznie) dla
zestyków wolnych od potencjału.
Wskazówki
Konwertery klawiszy zawierają optyczne odcinki izolowane,
które rozdzielają wejścia od zasilania modułów. Separacja
galwaniczna nie istnieje w przypadku zasilania sieciowego
konwertera TU4HL.
Nie są możliwe trwałe zestyki, w tym przypadku zastosować
moduł LCN-B8L lub LCN-B3I.
53
LCN-TU4HL
Konwerter 4 x 24 V do montażu na szynie
Dane techniczne:
Wymiary:
Wymiary (szer. x dł. x wys.):
38 mm x 90 mm x 66 mm
Przyłącze
Napięcie zasilające
Wejścia
Napięcie wejściowe
Długość przyłącza
Poziom na wejściu
Poziom na wyjściu
Jałowy prąd nie działania
Zaciski
Typ przewodu
61 mm
Ogólne dane:
Temperatura pracy
Wilgotnośc powietrza
37 mm
Wysokość
66mm
61mm nad szyną
Ilość pól
2TE
Montaż
na szynie 35 mm (DIN 50022)
Warunki otoczenia
Stopień ochrony
> 15V~
< 5V~
max. 2mA
bezśrubowe
drut lub linka max. 2,5mm2
lub z końcówkami kablowymi,
max. 1,5mm2
-10oC do +40oC
max. 80% wzgl. wilgotności,
nie ulega obroszeniu
do stosowania w stałej
instalacji zgodnie z VDE 632,
VDE 637
IP 20,
L
N
D
PE
T
T
3
4
L N
T
1
T
2
T
2. wariant
Napięcie bezpieczne,
galwaniczne
odseparowanie
2
Schemat połączeń
L
N
D
PE
1. wariant
20 - 30V ~/=
max.100 metrów dla każdego
wejścia
1
90 mm
66 mm
38 mm (2 TE)
3
4
L N
54
230V~ ±20%, 50Hz
tylko przy “wariancie 2”
LCN
LCN
LCN-TU4HL
LCN-TU4HL
Kleinspannungs
Tasten-Umsetzer
Pushbutton-Converter
Kleinspannungs
Tasten-Umsetzer
Pushbutton-Converter
UDT=12V, Umax=48V
UDT=12V, Umax=48V
LCN-Busmoduł
