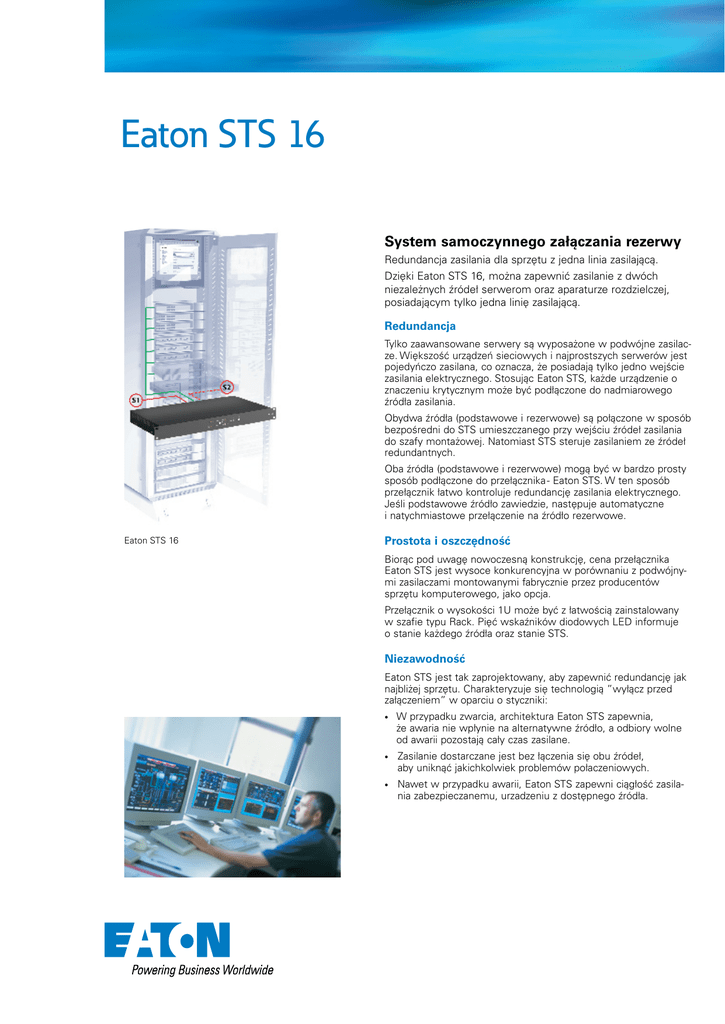

Eaton STS 16

Eaton STS 16
System samoczynnego załączania rezerwy
Redundancja zasilania dla sprzętu z jedna linia zasilającą.
Dzięki Eaton STS 16, można zapewnić zasilanie z dwóch
niezależnych źródeł serwerom oraz aparaturze rozdzielczej,
posiadającym tylko jedna linię zasilającą.
Redundancja
Tylko zaawansowane serwery są wyposażone w podwójne zasilacze. Większość urządzeń sieciowych i najprostszych serwerów jest
pojedyńczo zasilana, co oznacza, że posiadają tylko jedno wejście
zasilania elektrycznego. Stosując Eaton STS, każde urządzenie o
znaczeniu krytycznym może być podłączone do nadmiarowego
źródła zasilania.
Obydwa źródła (podstawowe i rezerwowe) są połączone w sposób
bezpośredni do STS umieszczanego przy wejściu źródeł zasilania
do szafy montażowej. Natomiast STS steruje zasilaniem ze źródeł
redundantnych.
Oba źródła (podstawowe i rezerwowe) mogą być w bardzo prosty
sposób podłączone do przełącznika - Eaton STS. W ten sposób
przełącznik łatwo kontroluje redundancję zasilania elektrycznego.
Jeśli podstawowe źródło zawiedzie, następuje automatyczne
i natychmiastowe przełączenie na źródło rezerwowe.
Eaton STS 16
Prostota i oszczędność
Biorąc pod uwagę nowoczesną konstrukcję, cena przełącznika
Eaton STS jest wysoce konkurencyjna w porównaniu z podwójnymi zasilaczami montowanymi fabrycznie przez producentów
sprzętu komputerowego, jako opcja.
Przełącznik o wysokości 1U może być z łatwością zainstalowany
w szafie typu Rack. Pięć wskaźników diodowych LED informuje
o stanie każdego źródła oraz stanie STS.
Niezawodność
Eaton STS jest tak zaprojektowany, aby zapewnić redundancję jak
najbliżej sprzętu. Charakteryzuje się technologią ”wyłącz przed
załączeniem” w oparciu o styczniki:
•
przypadku zwarcia, architektura Eaton STS zapewnia,
W
że awaria nie wpłynie na alternatywne źródło, a odbiory wolne
od awarii pozostają cały czas zasilane.
•
asilanie dostarczane jest bez łączenia się obu źródeł,
Z
aby uniknąć jakichkolwiek problemów połaczeniowych.
•
awet w przypadku awarii, Eaton STS zapewni ciągłość zasilaN
nia zabezpieczanemu, urzadzeniu z dostępnego źródła.
Eaton STS 16
Stany źródeł:
• źródło OK
• awaria źródła
Resetowanie alarmu dźwiękowego
Wskaźnik awarii
Wybór źródła zasilania
podstawowego
Eaton STS wyjście
• zasilanie ze źródła podstawowego
• zasilanie ze źródła rezerwowego
STS 16, widok z przodu
Wyłącznik
Wyjście
Wejście
STS 16, widok z tyłu
Dane Techniczne
STS 16
Prąd znamionowy
Kompatybilność
16 A
Ze wszystkimi zasilaczami UPS, używającymi technologii podwójnej konwersji online
Wejście / wyjście
Napięcie/ częstotliwość wejściowa
208/220/230/240 V +/- 12% ; 50/60 Hz
Zabezpieczenia wyjściowe
1 zabezpieczenie termiczne na każde 13 gniazd IEC
Parametry
Czas przełączania
6 ms
Standardy techniczne
Bezpieczeństwo
EN 50091-1
EMC
Znaki bezpieczeństwa
EN 50022/B, IEC 1000-4
CE, TÜV/GS/UL
Połączenia
Wejścia
2 kable łączące ze złączem IEC C20 (16A męskie)
Wyjścia
2 zestaw po 3 gniazda IEC C13 1 zestaw gniazdo IEC C19
Wymiary i ciężar
Wymiary (wys. x szer. x głęb.) mm
Ciężar
430 x 43 x 250 mm
5 kg
Serwis i wsparcie techniczne
2 lata gwarancji
Standardowa wymiana produktu
Oprogramowanie komunikacyjne i osprzęt
Prosty i kompletny panel synoptyczny
Wyświetla stan źródeł i przełącznika Eaton STS
Port komunikacyjny ‘STS COM’
Styki beznapięciowe sygnalizujące stan źródła i przełącznika Eaton STS: źródło podstawowe, źródło OK, awaria
przełącznika Eaton STS
Numery katalogowe
STS 16
Zestaw 2 kabli IEC 16 A złącze żeńska / USE-DIN złącze męskie; długości 1,5 m
1 kabel zakończony wtyczkami IEC 10 A męski / IEC 16 A żeński
STS 16
66 028
66 397
66 029
