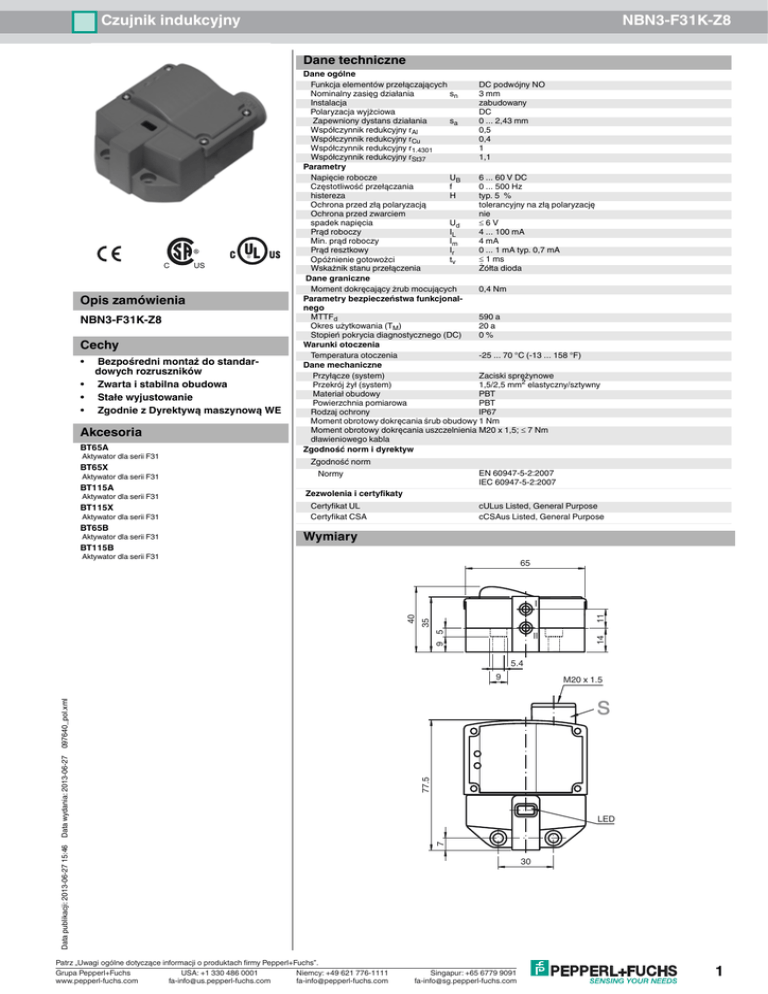

1 Czujnik indukcyjny NBN3 F31K Z8
Czujnik indukcyjny NBN3-F31K-Z8 Dane techniczne Opis zamówienia NBN3-F31K-Z8 Cechy • • • • Bezpośredni montaż do standardowych rozruszników Zwarta i stabilna obudowa Stałe wyjustowanie Zgodnie z Dyrektywą maszynową WE Akcesoria BT65A Aktywator dla serii F31 BT65X Aktywator dla serii F31 BT115A Aktywator dla serii F31 BT115X Aktywator dla serii F31 BT65B Aktywator dla serii F31 BT115B Dane ogólne Funkcja elementów przełączających DC podwójny NO 3 mm Nominalny zasięg działania sn Instalacja zabudowany Polaryzacja wyjżciowa DC Zapewniony dystans działania sa 0 ... 2,43 mm 0,5 Współczynnik redukcyjny rAl Współczynnik redukcyjny rCu 0,4 1 Współczynnik redukcyjny r1.4301 Współczynnik redukcyjny rSt37 1,1 Parametry Napięcie robocze UB 6 ... 60 V DC Częstotliwość przełączania f 0 ... 500 Hz histereza H typ. 5 % Ochrona przed złą polaryzacją tolerancyjny na złą polaryzację Ochrona przed zwarciem nie ≤6V spadek napięcia Ud Prąd roboczy IL 4 ... 100 mA 4 mA Min. prąd roboczy Im Prąd resztkowy Ir 0 ... 1 mA typ. 0,7 mA ≤ 1 ms Opóżnienie gotowożci tv Wskażnik stanu przełączenia Żółta dioda Dane graniczne Moment dokręcający żrub mocujących 0,4 Nm Parametry bezpieczeństwa funkcjonalnego MTTFd 590 a 20 a Okres użytkowania (TM) Stopień pokrycia diagnostycznego (DC) 0% Warunki otoczenia Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F) Dane mechaniczne Przyłącze (system) Zaciski sprężynowe Przekrój żył (system) 1,5/2,5 mm2 elastyczny/sztywny Materiał obudowy PBT Powierzchnia pomiarowa PBT Rodzaj ochrony IP67 Moment obrotowy dokręcania śrub obudowy 1 Nm Moment obrotowy dokręcania uszczelnienia M20 x 1,5; ≤ 7 Nm dławieniowego kabla Zgodność norm i dyrektyw Zgodność norm Normy EN 60947-5-2:2007 IEC 60947-5-2:2007 Zezwolenia i certyfikaty Certyfikat UL Certyfikat CSA cULus Listed, General Purpose cCSAus Listed, General Purpose Wymiary Aktywator dla serii F31 65 11 9 5 14 35 II 40 I 5.4 9 Patrz „Uwagi ogólne dotyczące informacji o produktach firmy Pepperl+Fuchs”. USA: +1 330 486 0001 Grupa Pepperl+Fuchs Niemcy: +49 621 776-1111 www.pepperl-fuchs.com [email protected] [email protected] 77.5 S LED 7 Data publikacji: 2013-06-27 15:46 Data wydania: 2013-06-27 097640_pol.xml M20 x 1.5 30 Singapur: +65 6779 9091 [email protected] 1 Czujnik indukcyjny NBN3-F31K-Z8 Przyłącze Z8 I I S II 5 1 2 Data publikacji: 2013-06-27 15:46 Data wydania: 2013-06-27 097640_pol.xml II 4 I 2 Patrz „Uwagi ogólne dotyczące informacji o produktach firmy Pepperl+Fuchs”. USA: +1 330 486 0001 Grupa Pepperl+Fuchs Niemcy: +49 621 776-1111 www.pepperl-fuchs.com [email protected] [email protected] Singapur: +65 6779 9091 [email protected]
