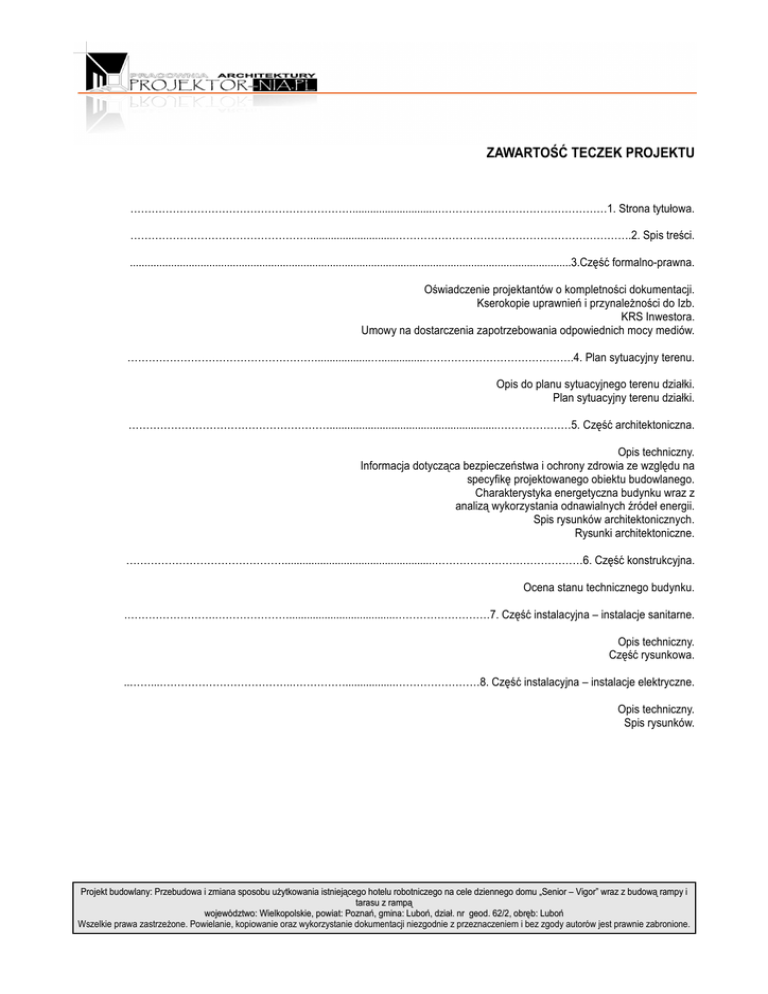

ZAWARTOŚĆ TECZEK PROJEKTU
……………………………………………………….............................…………………………………………1. Strona tytułowa.
…………………………………………….............................………………………………………………………….2. Spis treści.
......................................................................................................................................................3.Część formalno-prawna.
Oświadczenie projektantów o kompletności dokumentacji.
Kserokopie uprawnień i przynależności do Izb.
KRS Inwestora.
Umowy na dostarczenia zapotrzebowania odpowiednich mocy mediów.
………………………………………………..................…..............…………………………………….4. Plan sytuacyjny terenu.
Opis do planu sytuacyjnego terenu działki.
Plan sytuacyjny terenu działki.
………………………………………………….........................................................…………………5. Część architektoniczna.
Opis techniczny.
Informacja dotycząca bezpieczeństwa i ochrony zdrowia ze względu na
specyfikę projektowanego obiektu budowlanego.
Charakterystyka energetyczna budynku wraz z
analizą wykorzystania odnawialnych źródeł energii.
Spis rysunków architektonicznych.
Rysunki architektoniczne.
………………………………………...................................................……………………………………6. Część konstrukcyjna.
Ocena stanu technicznego budynku.
.…………………….…………………....................................………………………7. Część instalacyjna – instalacje sanitarne.
Opis techniczny.
Część rysunkowa.
..……...………………………………..…………….................……………………8. Część instalacyjna – instalacje elektryczne.
Opis techniczny.
Spis rysunków.
Projekt budowlany: Przebudowa i zmiana sposobu użytkowania istniejącego hotelu robotniczego na cele dziennego domu „Senior – Vigor” wraz z budową rampy i
tarasu z rampą
województwo: Wielkopolskie, powiat: Poznań, gmina: Luboń, dział. nr geod. 62/2, obręb: Luboń
Wszelkie prawa zastrzeżone. Powielanie, kopiowanie oraz wykorzystanie dokumentacji niezgodnie z przeznaczeniem i bez zgody autorów jest prawnie zabronione.
OPIS TECHNICZNY - CZĘŚĆ INSTALACYJNA – INSTALACJE ELEKTRYCZNE
DO PROJEKTU BUDOWLANEGO PRZEBUDOWA I ZMIANA SPOSOBU UŻYTKOWANIA
ISTNIEJŚCEGO BUDYNKU HOTELU ROBOTNICZEGO
NA CELE DZIENNEGO DOMU „SENIOR-VIGOR” WRAZ Z BUDOWĄ RAMPY I TARASU Z RAMPĄ
województwo: Wielkopolskie, powiat: Poznański, miejscowość: Luboń, obręb: Luboń, działka nr 62/2
…………………………….........……………………………1. Podstawa opracowania
1.
2.
3.
4.
5.
Uzgodnienie rozwiązań funkcjonalnych z Inwestorem.
Część formalno-prawna wraz z dokumentami urzędowymi.
Wizja lokalna w terenie i inwentaryzacja stanu istniejącego budynku.
Obowiązujące normy i przepisy.
Uzgodnienia międzybranżowe.
...…………………..........………………...…………………….2. Zakres opracowania
2.1. Demontaż istniejącej instalacji elektrycznej.
2.2. Wymiana kabla zasilającego lokal ze złącza kablowego zainstalowanego przy wejście
głównym budynku.
2.3. Wymiana rozdzielni TG zainstalowanej w korytarzu, przy wejściu głównym do budunku .
2.4. Wykonanie instalacji oświetlenia podstawowego, awaryjnego i ewakuacyjnego, instalacji
gniazd wtykowych.
2.5. Wykonanie instalacji wyrównawczej w pomieszczenia sanitarnych.
...........................................................................................3. Opis techniczny
3.1
Ogólna charakterystyka stanu istniejącego.
Istniejący obiekt położony jest w Luboniu na działce nr 62/2. Budynek zasilany jest ze złącza
kablowego zlokalizowanego na przy wejściu głównym do budynku. Zasilanie rozdzielni
głównej znajdującej się w budynku przy wejściu głównym realizowane jest kablem YKY
5x10mm2. Pomieszczenia objęte są układem pomiarowym z zabezpieczeniem
przedlicznikowym 25A (wkładki topikowe 3x25A). Budynek posiada instalacje odgromową.
3.2
Zasilanie i tablica bezpiecznikowa – stan projektowany.
Istniejąca tablica bezpiecznikowa wraz z układem pomiarowym zostanie zdemontowana.
Zasilanie budynku odbywać się będzie poprzez projektowaną rozdzielnie (TE) zasilaną z
istniejącego zewnętrznego złącza kablowego usytuowanego przy wejściu głównym, poprzez
układ pomiarowy zamontowany w tablicy licznikowej TL, w której następuje rozdział zasilania
pomiędzy projektowane pomieszczenia a pomieszczenia przychodni (wymiana tablicy TL –
układu pomiarowego oraz rozdziału zasilania nie jest przedmiotem opracowania). Z
rozdzielnicy TE wyprowadzone są obwody dla pomieszczeń objętych przebudową. Obwody
elektryczne znajdujące się w remontowanych pomieszczeniach budynku zabezpieczone będą
Projekt budowlany: Przebudowa i zmiana sposobu użytkowania istniejącego hotelu robotniczego na cele dziennego domu „Senior – Vigor” wraz z budową rampy i
tarasu z rampą
województwo: Wielkopolskie, powiat: Poznań, gmina: Luboń, dział. nr geod. 62/2, obręb: Luboń
Wszelkie prawa zastrzeżone. Powielanie, kopiowanie oraz wykorzystanie dokumentacji niezgodnie z przeznaczeniem i bez zgody autorów jest prawnie zabronione.
Przeciwpożarowymi Wyłącznikami Prądu zamontowanymi przy wejściach do budynku.
Rozdzielnie elektryczne zostaną wykonane jako podtynkowe w układzie TN-C-S. Schemat
projektowanej rozdzielni przedstawia rysunek nr E2.
3.3
Instalacja gniazd wtykowych 230V.
W pomieszczeniach przewidziano gniazda wtyczkowe jednofazowe 230V. Dla stanowisk
komputerowych przewidziano gniazda typu DATA 3x2P+Z. Instalacje gniazd wykonać należy
przewodem YdYp 3x2.5mm2. W pomieszczeniach gdzie instalacja narażona jest na działanie
wilgoci należy montować gniazda o stopniu szczelności IP44 w odległości nie mniejszej niż
0.5m od urządzeń sanitarnych (baterie wody, inne urządzenia przewodzące).
Miejsca instalacji gniazd oraz numerację obwodów zasilających z rozdzielnicy TE w
remontowanych pomieszczeniach przedstawiono na planie instalacji elektrycznej – rysunek
E1.
3.4
Instalacja oświetleniowa.
Oświetlenie zaprojektowano w oparciu o oprawy ze źródłami świetlówkowymi. Typu i rodzaje
poszczególnych opraw pokazano na rys. nr E1 niniejszego projektu. Oświetlenie
zaprojektowano w oparciu o oprawy firmy ES-System i zaproponowany układ spełnia
wymagania normy PN-EN 12464-1 2004r z zakresu wymaganego natężenia oświetlenia
(dopuszcza się zamianę producenta opraw pod warunkiem zachowania wymaganych
parametrów oświetleniowych zgodnie z w/w normą).
Obwody oświetleniowe wykonać należy przewodami YDYp 3x1.5 mm2, YDYp 4x1.5 mm2.
W ciągach komunikacyjnych projektuje się montaż opraw ewakuacyjnych z pigtogramami oraz
opraw awaryjnych, które zapewniają wymagane natężenie oświetlenia w ciągach
komunikacyjnych w przypadku zaniku napięcia. Oprawy awaryjne będą pracować w trybie
dwufunkcyjnym; w trybie podstawowym zasilone z sieci, natomiast w trybie awaryjnym
zasilone będą z baterii zamontowanych w oprawie. Czas pracy w trybie awaryjnym dobranych
opraw wynosi min 3h. W pomieszczeniach sanitarnych należy stosować oprawy o stopniu
szczelności IP44.
3.5
Połączenia wyrównawcze.
W pomieszczeniach z umywalkami oraz prysznicami należy wykonać miejscowe połączenia
wyrównawcze tj. połączyć wszystkie elementy przewodzące urządzeń sanitarnych (armaturę,
stelaże WC itp.). Połączenia należy wykonać przewodem LgY 6mm2 oraz LgY 10mm2.
Połączenia przewodów wykonać w puszkach podtynkowych fi60 za pomocą złączek
skręcanych. Wszystkie elementy przewodzące objęte instalacją wyrównawczą należy
połączyć z zaciskiem PE rozdzielnicy TE. Punkt PE Rozdzielni połączyć z częściami
przewodzącymi instalacji wodociągowej oraz wentylacyjnej.
Projekt budowlany: Przebudowa i zmiana sposobu użytkowania istniejącego hotelu robotniczego na cele dziennego domu „Senior – Vigor” wraz z budową rampy i
tarasu z rampą
województwo: Wielkopolskie, powiat: Poznań, gmina: Luboń, dział. nr geod. 62/2, obręb: Luboń
Wszelkie prawa zastrzeżone. Powielanie, kopiowanie oraz wykorzystanie dokumentacji niezgodnie z przeznaczeniem i bez zgody autorów jest prawnie zabronione.
3.6
Ochrona przed porażeniem prądem elektrycznym.
Jako ochronę przed dotykiem pośrednim w zastosowanym układzie sieci TN-C-S w budynku
projektuje się samoczynne szybkie wyłączenie zasilania zgodnie z normą PN-HD 60364-441:2007 . Ochroną należy objąć :
- oprawy oświetleniowe,
- bolce gniazd wtykowych,
- metalowe obudowy urządzeń zasilających,
W tablicach rozdzielczych przewiduje się zainstalowanie wyłączników różnicowo – prądowych
o prądzie różnicowym 30mA dla ochrony odbiorników zasilanych z tablic. Przewody ochronne
PE instalacji odbiorczych i zasilających połączyć z listwami ochronnymi PE w projektowanej
tablicy rozdzielczej TE. Przewody ochronne PE winny mieć izolację koloru zielono-żółtego.
Skuteczność ochrony od porażeń należy sprawdzić pomiarami po wykonaniu instalacji.
....................................................................................................4. Obliczenia
4.1
Obliczenia dopuszczalnych spadków napięcia, dobór kabla zasilającego
Bilans mocy:
Obwody
Oświetlenie
Gn. ogolne
Moc zainstalowana
Pi
0,96+1,22+0,79=2,95
2+2+2+2+1+2+1=12
razem:
14,95 kW
Współczynnik
zapotrzebowania
Kz
0,7
0,5
Moc
zapotrzebowania
Pz
2,07
6,0
8,07 kW
- Moc zainstalowana w projektowanym budynku ( rys. 3/4) :
Pi = 14,95 kW
- Moc zapotrzebowana (szczytowa) :
Pz= Pi x kz = 8,07 kW
prąd obliczeniowy (Ib) :
Ib = Pz / (√3 x Uf x cosφ) = 8,07 kW / (√3 x 400 x 0,9) = 13,10 A
Obciążalność prądowa długotrwała projektowanego kabla YKY 5x10 wynosi Iz=40A, (wg normy
PN-IEC 60364-5-523:2001, dla kabli miedzianych ułożonych ścianach) projektowane
zabezpieczenie przedlicznikowe : bezpiecznik topikowy 25A (zgodnie ze stanem istniejącym):
Warunek 1 :
Projekt budowlany: Przebudowa i zmiana sposobu użytkowania istniejącego hotelu robotniczego na cele dziennego domu „Senior – Vigor” wraz z budową rampy i
tarasu z rampą
województwo: Wielkopolskie, powiat: Poznań, gmina: Luboń, dział. nr geod. 62/2, obręb: Luboń
Wszelkie prawa zastrzeżone. Powielanie, kopiowanie oraz wykorzystanie dokumentacji niezgodnie z przeznaczeniem i bez zgody autorów jest prawnie zabronione.
Ib < In < Iz
13,1A < 25A < 40A – warunek 1 spełniony
Warunek 2 :
I2 < Iz x 1.45 gdzie I2=1.6 x In
1.6 x 13,1 < 40 x 1.45
20,96 < 58
4.2
- warunek 2 spełniony
Obliczenia natężenia oświetlenia.
Obliczenia natężenia oświetlenia wykonano programem DIALUX. Zaprojektowany układ
oświetlenia spełnia wymagania normy PN-EN 12464-1:2012. Wyniki obliczeń przedstawia
załącznik nr 1.
....................................................5. Zestawienie podstawowych materiałów
Lp
1.
2.
3.
Nazwa
Oprawa świetlówkowa 2x36W, typ BERSO EVG
2x36W
Oprawa świetlówkowa 4x18W, typ SRN418.PA
EVG ES-SYSTEM
Oprawa świetlówkowa 4x18W z mod AW 3h, typ
SRN418.PA EVG ES-SYSTEM
J.m.
ilość
Uwagi
szt.
25
lub równoważne
szt.
7
lub równoważne
szt.
4
lub równoważne
lub równoważne
4.
Oprawa świetlówkowa 1x7W z mod AW 3h,
PRYMAT 1x7W
szt.
5
5.
Oprawa kinkietowa 1x18W EVG
szt.
4
6.
Oprawa świetlówkowa 2x36W, typ TT500.236
EVG TT500.236 EVG
szt.
10
7.
Przewód dyp 3x2.5mm2
m
400
8.
Przewód dyp 3x1.5mm2
m
500
9.
Przewód dyp 4x1.5mm2
m
150
10. Przewód dyp 5x2.5mm2
m
40
Projekt budowlany: Przebudowa i zmiana sposobu użytkowania istniejącego hotelu robotniczego na cele dziennego domu „Senior – Vigor” wraz z budową rampy i
tarasu z rampą
województwo: Wielkopolskie, powiat: Poznań, gmina: Luboń, dział. nr geod. 62/2, obręb: Luboń
Wszelkie prawa zastrzeżone. Powielanie, kopiowanie oraz wykorzystanie dokumentacji niezgodnie z przeznaczeniem i bez zgody autorów jest prawnie zabronione.
11. Przewód LgY 6mm2
m
100
12. Łącznik pojedynczy
Szt.
3
13. Łącznik podwójny
Szt.
7
14. Przycisk pojedynczy
szt
5
15. Łącznik schodowy pojedynczy
Szt.
2
16. Gniazdo 2P+Z, IP 44, pojedyncze
Szt.
4
17. Gniazdo 2P+Z, pojedyncze
Szt.
41
18. Ramki do osprzętu – podwójne
Szt.
13
19. Puszki podtynkowe fi60
szt
15
szt
2
21. Rozdzielnia TG wg schematu E2
kpl
1
21. Materiały pomocnicze
kpl
1
20.
Przeciwpożarowy wyłącznik prądu PWP typ
SPAMEL
lub równoważny
............................................................................................6. Uwagi końcowe
1. Instalacje wykonać zgodnie z obowiązującymi normami PN-IEC i przepisami z zachowaniem
przepisów BHP.
2. Po wykonaniu instalacji należy wykonać niezbędne pomiary tj.: rezystancji przewodów, skuteczności
ochrony przeciwporażeniowej, sprawdzenia wyłączników różnicowoprądowych, sprawdzić istniejący
poziom uziemienia w ZK oraz wykonać przegląd i pomiary istniejącej instalacji odgromowej.
3. Wszystkie materiały zastosowane do realizacji zadania muszą posiadać aktualne certyfikaty, atesty,
świadectwa jakości dopuszczające do stosowania w budownictwie;
4. Szczegółową lokalizacje montażu gniazd w pomieszczeniach należy uzgodnić z Zamawiającym.
Projekt budowlany: Przebudowa i zmiana sposobu użytkowania istniejącego hotelu robotniczego na cele dziennego domu „Senior – Vigor” wraz z budową rampy i
tarasu z rampą
województwo: Wielkopolskie, powiat: Poznań, gmina: Luboń, dział. nr geod. 62/2, obręb: Luboń
Wszelkie prawa zastrzeżone. Powielanie, kopiowanie oraz wykorzystanie dokumentacji niezgodnie z przeznaczeniem i bez zgody autorów jest prawnie zabronione.
.....................................................................................7. Instalacje teletechniczne
7.1. Instalacje TV-SAT
Instalację telewizyjną zaprojektowano w oparciu o multiplekser sygnału R6944808 umożliwiający
rozdział sygnałuTV-SAT bez utraty jakości sygnału. Instalację TV-SAY należy wykonać
podtynkowo kablem RG 69 zakończone gniazdami TV-SATRTV-SAT, z instalacji do gniazda
wchodzi jeden kabel z sygnałami: radiowym, telewizji naziemnej, telewizji satelitarnej Lokalizację
gniazd przedstawiono na rysunku br E4
7.2. Instalacje LAN
Instalacja sieci strukturalnej LAN umożliwia rozprowadzenie sygnału cyfrowego (telefony IP, sieci
internetowej itp.) Sieć strukturalną należy wykonać w kategorii 5e. Połączenia krosowe sieci
strukturalnej zostaną wykonane w szafce wiszącej 12U (lokalizacja wg rys nr E-4), do szafki
należy doprowadzić sygnał od zewnętrznego dostawcy usług (poza zakresem opracowania),
następnie należy wykonać krosowania zgodnie z wymaganiami Użytkownika. Instalacja sieci
strukturalnej zostanie wykonana podtynkowo kablem typu UTP 4x2x0.5. Wyposażenie szafy
teletechnicznej należy wykonać zgodnie z widokiem przedstawionym na rys E-3, natomiast
rozmieszczenie gniazd w pomieszczeniach wykonać zgodnie z rysunkiem nr E-4.
7.2. Instalacje domofonowe
Instalacja domofonowa sterować będzie elektrozamkiem zamontowanym w drzwiach przy
wejściu głównym do budynku. Instalacja zaprojektowana została w układzie podstawowym z
jednym panelem przyzywowym (zamontowanym przy wejściu do budynku), oraz z dwoma
panelami rozmównymi zainstalowanymi w pomieszczeniu 0.7 oraz 0.9. Instalacje należy wykonać
przewodem YTKSY 3x2x0.5. Lokalizacje montażu urządzeń domofonowych przedstawia rys. nr
E-4
.....................................................................................8. Rysunki
E-1. Schemat inst. Gniazd i oświetlenia
E-2. Schemat rozdzielni TG
E-3 Schemat instalacji teletechnicznych
E-4 Rozmieszczenie gnazd teletechnicznych
1: 50
Projekt budowlany: Przebudowa i zmiana sposobu użytkowania istniejącego hotelu robotniczego na cele dziennego domu „Senior – Vigor” wraz z budową rampy i
tarasu z rampą
województwo: Wielkopolskie, powiat: Poznań, gmina: Luboń, dział. nr geod. 62/2, obręb: Luboń
Wszelkie prawa zastrzeżone. Powielanie, kopiowanie oraz wykorzystanie dokumentacji niezgodnie z przeznaczeniem i bez zgody autorów jest prawnie zabronione.
