Linksys SPA3102

PODŁĄCZENIE I KONFIGURACJA BRAMKI VOIP
LINKSYS SPA 3102
1. Podłączenie urządzenia
2. Konfiguracja bramki w przeglądarce WWW
3. Dodanie bramki w panelu użytkownika FreecoNet

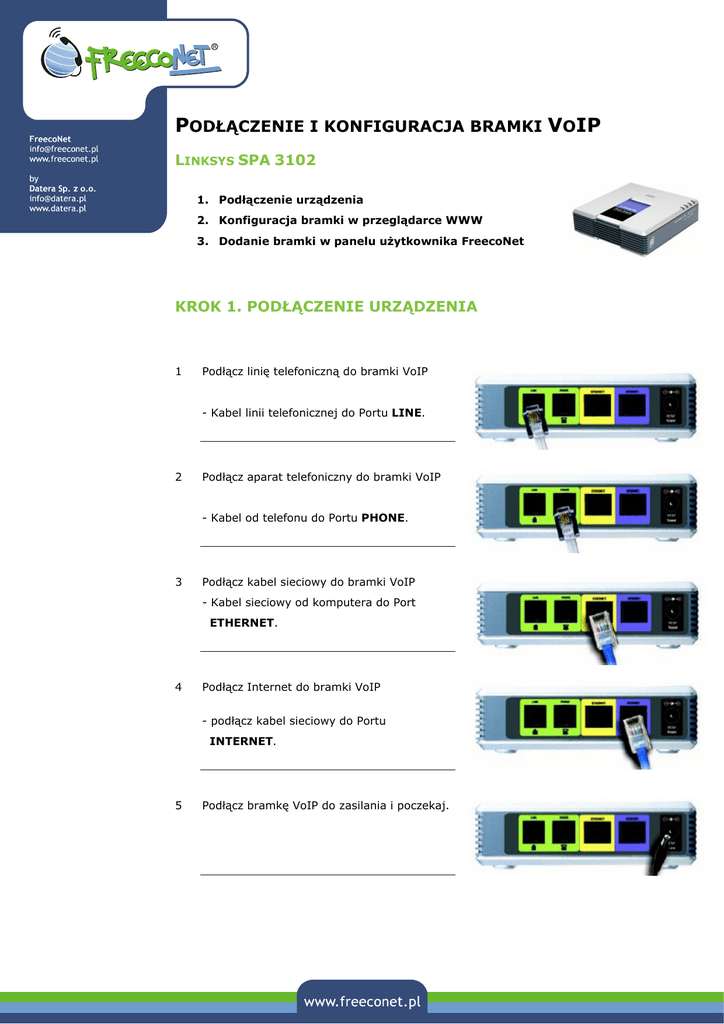

KROK 1. PODŁĄCZENIE URZĄDZENIA
1
Podłącz linię telefoniczną do bramki VoIP
- Kabel linii telefonicznej do Portu LINE.
2
Podłącz aparat telefoniczny do bramki VoIP
- Kabel od telefonu do Portu PHONE.
3
Podłącz kabel sieciowy do bramki VoIP
- Kabel sieciowy od komputera do Port
ETHERNET.
4
Podłącz Internet do bramki VoIP
- podłącz kabel sieciowy do Portu
INTERNET.
5
Podłącz bramkę VoIP do zasilania i poczekaj.
z
KROK 2. KONFIGURACJA BRAMKI W PRZEGLĄDARCE WWW
1. Uruchom dowolną przeglądarkę internetową.
2. W pasku adresu przeglądarki wprowadź adres IP bramki VoIP, 192.168.1.1 lub
192.168.0.1 i naciśnij ENTER.
3. Wprowadzony adres przeniesie Cię do panelu konfiguracji Twojej bramki VoiP.
1. Kliknij na link ‘Admin Login’ a następnie na link ‘advanced’
z
2. Przejdź do Menu ‘Voice’ i kliknij na zakładkę ‘Provisioning’.
3. W polu ‘Profile Rule’ wprowadź adres http://conf.freeconet.pl/$PN/init.cfg
!!! PAMIĘTAJ o zachowaniu wielkich i małych liter !!!
7. Zapisz wprowadzone zmiany klikając na dole strony przycisk Submit All Changes.
6. Poczekaj kilka sekund na aktualizację wprowadzonych zmian. Jeśli komunikat, który pojawił
się w przeglądarce po zapisaniu zmian nie zniknie - kliknij link HERE.
UWAGA! Po zapisaniu danych zalecamy wykonać reset bramki VoIP przez wyłączenie
urządzenia z zasilania, aby mieć pewność, że zmienione dane zostały prawidłowo
zaktualizowane.
z
KROK 3. Dodanie bramki w panelu użytkownika FreecoNet
I.
Jeśli nie masz jeszcze swojego konta we FreecoNet
Aby rozpocząć korzystanie z FreecoNet wystarczy podłączyć
urządzenie i zarejestrować nowe konto na stronie klikając na
przycisk „Zarejestruj się” na stronie www.freeconet.pl
Podczas rejestracji w zakładce terminal proszę wybrać model bramki: Linksys SPA 3102 a
następnie wpisać adres Mac i nr seryjny, które znajdują się na odwrocie bramki (MAC i
Serial number).
Następnie
terminalu.
proszę
wprowadzić
hasło
dla
We
FreecoNet
wprowadziliśmy
dwa
oddzielne hasła: do panelu i do terminalu.
Dzięki temu zmiana hasła do panelu nie
będzie
wymagała
od
Ciebie
zmiany
konfiguracji bramki VoIP
Login - jest automatycznie zapamiętywany i
ma tą samą nazwę, co login konta panelu
użytkownika.
Hasło - powinno składać się, z co najmniej 6
znaków.
Login i hasło terminalu są potrzebne do konfiguracji bramki VoIP, aby prawidłowo logowała
się do nowo utworzonego konta w systemie FreecoNet. Po zakończeniu rejestracji proszę
poczekać kilka sekund aż system automatycznie pobierze dane z serwera i zmieni ustawienia
bramki.
Aby mieć pewność, że zmienione dane zostały prawidłowo zaktualizowane proszę
wykonać reset bramki VoIP przez wyłączenie urządzenia z zasilania i ponowne
podłączenia bramki.
z
II. Jeśli jesteś zarejestrowanym użytkownikiem FreecoNet.
Wejdź na www.freeconet.pl i zaloguj się do swojego panelu
użytkownika. Następnie przejdź do menu ‘terminale’ i kliknij
przycisk
Wprowadź odpowiednie dane:
nazwa - dowolna nazwa dla Twojej bramki
opis
- dowolny opis
model - z listy rozwijanej wybierz Linksys
SPA3102
nr seryjny - (eng. serial number) wprowadź
numer seryjny, który znajduje się
na odwrocie bramki.
adres
MAC
- wprowadź adres MAC, który
znajduje
się
na
odwrocie
bramki.
port [1] – wybierz konto przez które chcesz
dzwonić.
Jeśli
chcesz
skonfigurować
bramkę
samodzielnie wybierz ‘ręcznie’,
jeśli nie chcesz używać danego
portu wybierz ‘wyłącz’.
Po wypełnieniu wszystkich wymaganych pól kliknij przycisk
Po kilkunastu sekundach bramka automatycznie pobierze wszystkie ustawienia i sama
skonfiguruje się do działania we FreecoNet. Nie musisz przejmować się ręczną zmianą
wszystkich parametrów w panelu konfiguracyjnym urządzenia. FreecoNet zrobi to za Ciebie.
Problemy z konfiguracją lub działaniem urządzenia we FreecoNet proszę zgłaszać na adres
[email protected]
