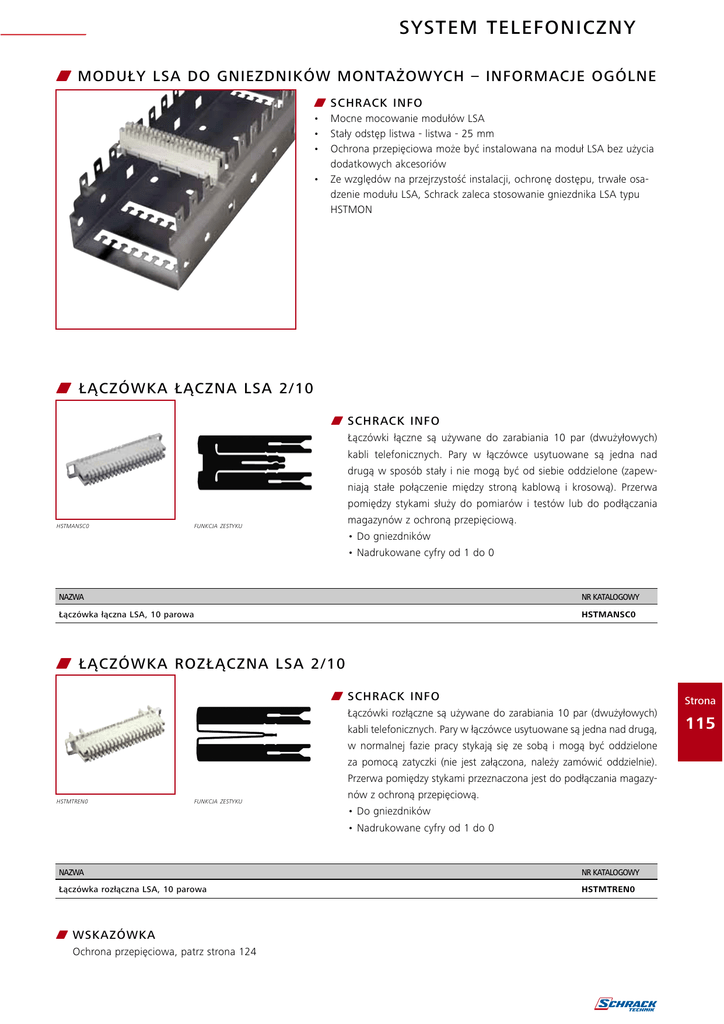

system telefoniczny

SYSTEM TELEFONICZNY
W MODUŁY LSA DO GNIEZDNIKÓW MONTAŻOWYCH – INFORMACJE OGÓLNE
W SCHRACK INFO
•
•
•
•
Mocne mocowanie modułów LSA
Stały odstęp listwa - listwa - 25 mm
Ochrona przepięciowa może być instalowana na moduł LSA bez użycia
dodatkowych akcesoriów
Ze względów na przejrzystość instalacji, ochronę dostępu, trwałe osadzenie modułu LSA, Schrack zaleca stosowanie gniezdnika LSA typu
HSTMON
W ŁĄCZÓWKA ŁĄCZNA LSA 2/10
W SCHRACK INFO
Łączówki łączne są używane do zarabiania 10 par (dwużyłowych)
kabli telefonicznych. Pary w łączówce usytuowane są jedna nad
drugą w sposób stały i nie mogą być od siebie oddzielone (zapewniają stałe połączenie między stroną kablową i krosową). Przerwa
HSTMANSC0
pomiędzy stykami służy do pomiarów i testów lub do podłączania
magazynów z ochroną przepięciową.
• Do gniezdników
FUNKCJA ZESTYKU
• Nadrukowane cyfry od 1 do 0
NAZWA
NR KATALOGOWY
Łączówka łączna LSA, 10 parowa
HSTMANSC0
W ŁĄCZÓWKA ROZŁĄCZNA LSA 2/10
W SCHRACK INFO
Strona
Łączówki rozłączne są używane do zarabiania 10 par (dwużyłowych)
kabli telefonicznych. Pary w łączówce usytuowane są jedna nad drugą,
w normalnej fazie pracy stykają się ze sobą i mogą być oddzielone
za pomocą zatyczki (nie jest załączona, należy zamówić oddzielnie).
HSTMTREN0
FUNKCJA ZESTYKU
Przerwa pomiędzy stykami przeznaczona jest do podłączania magazynów z ochroną przepięciową.
• Do gniezdników
• Nadrukowane cyfry od 1 do 0
NAZWA
NR KATALOGOWY
Łączówka rozłączna LSA, 10 parowa
HSTMTREN0
W WSKAZÓWKA
Ochrona przepięciowa, patrz strona 124
115
