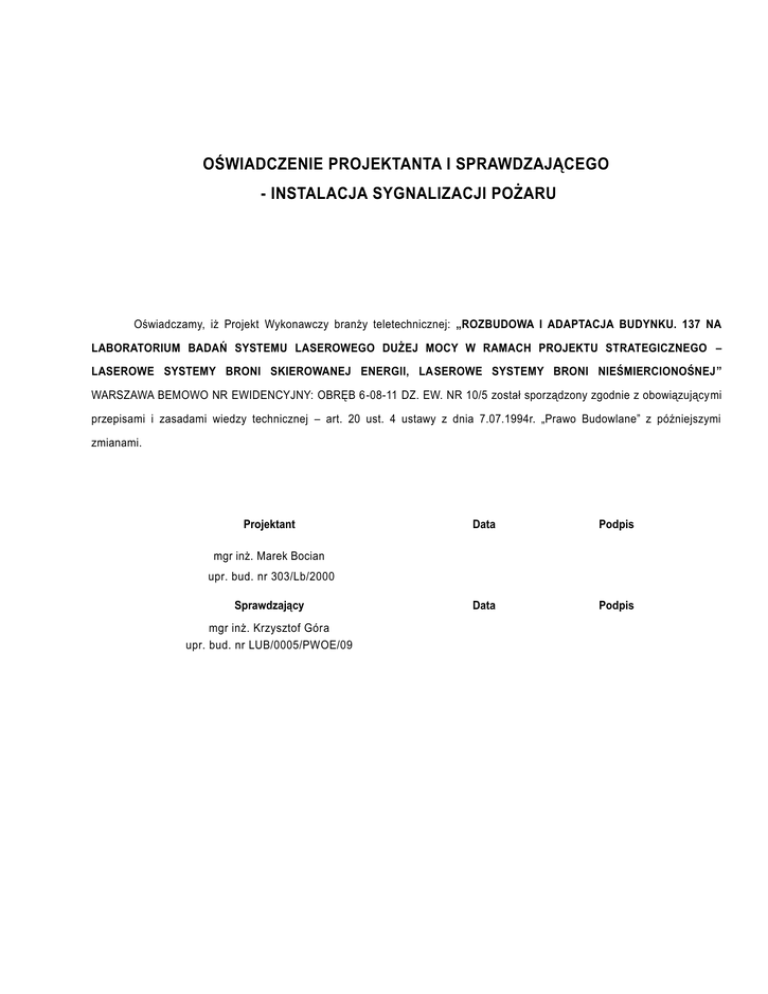

OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO
- INSTALACJA SYGNALIZACJI POŻARU
Oświadczamy, iż Projekt Wykonawczy branży teletechnicznej: „ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA
LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH PROJEKTU STRATEGICZNEGO –
LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI NIEŚMIERCIONOŚNEJ”
WARSZAWA BEMOWO NR EWIDENCYJNY: OBRĘB 6-08-11 DZ. EW. NR 10/5 został sporządzony zgodnie z obowiązującymi
przepisami i zasadami wiedzy technicznej – art. 20 ust. 4 ustawy z dnia 7.07.1994r. „Prawo Budowlane” z późniejszymi
zmianami.
Projektant
Data
Podpis
Data
Podpis
mgr inż. Marek Bocian
upr. bud. nr 303/Lb/2000
Sprawdzający
mgr inż. Krzysztof Góra
upr. bud. nr LUB/0005/PWOE/09
2. SPIS ZAWARTOŚCI PROJEKTU
1. Oświadczenie projektanta i sprawdzającego, załączniki
2. Spis zawartości.
3. Opis techniczny.
4. Zestawienie materiałów.
5. Wykaz rysunków.
6. Część rysunkowa.
30. KWIETNIA 2016.
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
3. OPIS TECHNICZNY.
3.1.
Zakres opracowania
Opracowanie zakresem swym obejmuje:
 instalację sytemu sygnalizacji pożaru.
3.2.
Charakterystyka ogólna.
Opracowanie
obejmuje
projekt
wykonawczy
instalacji
elektrycznych
i
teletechnicznych w rozbudowywanym budynku nr 137, który zostanie przystosowany na
laboratorium badań systemu laserowego dużej mocy. Budynek w części istniejącej i
projektowanej będzie jednokondygnacyjny. W części projektowanej zlokalizowana
zostanie sala ćwiczeń laserowych. W części istniejącej znajdować się będzie
pomieszczenie lasera, pomieszczenie techniczne, pokoje biurowe, laboratorium oraz
pomieszczenie socjalne i sanitarne.
3.3.
Instalacja systemu sygnalizacji pożaru
Informacje ogólne.
W projekcie ujęto ochronę wczesnego wykrywania pożaru – całkowite zabezpieczenie
strefowe budynku. System sygnalizacji pożaru składać się będzie z centrali sygnalizacji
pożaru oraz elementów liniowych:
Czujki optyczne dymu
Czujki wielokryteriowe dymu, ciepła i tlenku węgla
Izolatory zwarć (gniazda z izolatorem zwarć)
ROP-y adresowalne
Moduły adresowalne sterująco – monitorujące
Sygnalizatory optyczno – akustyczne
Pełna adresacja systemu będzie zapewniać łatwą lokalizację zagrożenia pożarowego lub
uszkodzenia i tym samym umożliwi podjęcie szybkiej interwencji służb ochrony.
Przewidziano programowe grupowanie elementów liniowych (czujek) obejmujących ich
fizyczną lokalizację w danej strefie pożarowej.
Centrala systemu SSP będzie realizowała następujące sterowania:
zatrzymanie wentylacji mechanicznej (centrala wentylacyjna i wentylator wyciągowy),
otwarcie drzwi ewakuacyjnych objętych systemem kontroli dostępu,
i innych, które będą niezbędne.
Sterowanie będzie realizowane w sposób rozproszony za pośrednictwem elementów
sterujących, włączonych bezpośrednio w pętle detekcyjne. Zdarzenia będą rejestrowane
w pamięci centrali oraz na drukarce.
Organizacja alarmowania i sterowania.
Zaprojektowano działanie SSP w układzie dwustopniowym, które polega na przyjęciu
alarmu I-go stopnia dla obsługi obiektu, po którym następuje czas na potwierdzenie
autentyczności powstania pożaru i po tym potwierdzeniu lub braku reakcji personelu
następuje wywołanie alarmu II-go stopnia, który rozpoczyna realizację odpowiednich
procedur.
Alarm pożarowy I-go stopnia:
Projekt wykonawczy – Instalacje SSP
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
Czas potwierdzenia 20 sek. - odliczany po zgłoszeniu przez system SSP alarmu I-go
stopnia, w którym służby dozoru mają obowiązek potwierdzenia przyjęcia informacji o
zagrożeniu pożarowym oraz podjętej interwencji. Po jego upływie bez potwierdzenia ze
strony obsługi system przechodzi w alarm II-go stopnia.
Czas rozpoznania 2 min. - odliczany po potwierdzeniu przez służby dozoru alarmu I-go
stopnia. Jest to czas na dotarcie do miejsca wystąpienia zagrożenia pożarowego i
określenia jego stopnia, w którym pracownik dozoru musi podjąć decyzję o konieczności
wezwania PSP lub próbie neutralizacji zagrożenia we własnym zakresie. W przypadku
braku jakiejkolwiek reakcji (potwierdzenie ROP-em lub skasowanie alarmu) po 2 minucie
system przechodzi automatycznie w alarm II-go stopnia.
Alarm pożarowy II-go stopnia:
System sygnalizacji pożaru po upływie czasu potwierdzenia lub rozpoznania
automatycznie przechodzi w alarm II-go stopnia. Wywołanie alarmu II-go stopnia
powoduje bezzwłoczne wysłanie komunikatu o zagrożeniu pożarowym za pośrednictwem
urządzeń transmisji alarmów do PSP. Dodatkowo wysterowane zostają urządzenia
automatyki pożarowej odpowiedzialne za uszczelnienie zagrożonej strefy pożarowej
uruchamiane sygnałem ogólnym alarmu II-go stopnia oraz następuje wysterowanie
urządzeń odpowiedzialnych za sprawną i bezpieczną ewakuację z zagrożonej strefy.
Dodatkowo alarm pożarowy II-go stopnia z określonej strefy powinien zostać wywołany
bezzwłocznie w wyniku zadziałania dwóch czujek dymu znajdujących się w jednej strefie
dozorowej (koincydencja).
Uruchomienie ręcznego ostrzegacza pożaru wywołuje wyłącznie uruchomienie transmisji
alarmu pożaru do PSP natomiast nie powoduje załączenia innych urządzeń
przeciwpożarowych.
System wentylacji bytowej powinien być wyłączony max. po 30 s od momentu wykrycia
pożaru przez drugą czujkę.
System wydzieleń pożarowych – przeciwpożarowe klapy odcinające w kanałach instalacji
wentylacji powinny być uruchamiane po 1 min od momentu wykrycia pożaru przez
pierwszą czujkę dymu i osiągnąć stan zamknięcia w czasie nie dłuższym niż 60 s.
Szczegółowe algorytmy zdarzeń opisane będą w „Scenariuszu rozwoju zdarzeń w czasie
pożaru”.
Instalacja systemu.
Instalację systemu sygnalizacji pożaru zaprojektowano kablami typu YnTKSYekw
1x2x0,8 (pętle detekcyjne z czujkami i ROP-ami), HTKSHekw 1x2x1,4, (pętle detekcyjne
z modułami sterująco-monitorującym), NHXH 2x2,5 (zasilanie urządzeń napięciem
24VDC), NHXH 2x1,5 (linie sterująco - monitorujące), NHXH 3x1,5 (linie zasilające
zasilacze). Kable NHXH oraz HTKSH E90 należy montować na certyfikowanych
uchwytach kablowych, certyfikowanych razem z kablami jako zespoły kablowe. Kable
YnTKSY należy układać w rurkach instalacyjnych RL18 na tynku w miejscach
nieeksponowanych i pod tynkiem w miejscach eksponowanych.
Czujki należy montować bezpośrednio do stropu, w pomieszczeniach gdzie występuje
sufit podwieszany pełny - w przestrzeni międzyfitowej oraz do sufitu podwieszanego.
Ponadto w w/w pomieszczeniach na suficie należy zamontować czujki dozorujące
przestrzenie w tych pomieszczeniach oraz wskaźniki zadziałania czujek zamontowanych
w przestrzeni międzysufitowej. W pomieszczeniach, w których w czasie normalnego
użytkowania może pojawić się dym na skutek prowadzonych prac badawczych (sala
ćwiczeń laserowych, pomieszczenie lasera) zastosować należy czujki wielokryteriowe
Projekt wykonawczy – Instalacje SSP
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
dymu, temperatury i CO. Wszystkie urządzenia zastosowane w systemie sygnalizacji
pożaru powinny posiadać ważny certyfikat wydany przez CNBOP w Józefowie lub
równoważny.
Centrala systemu będzie zasilana z dwóch źródeł:
napięcia przemiennego 230VAC,
napięcia stałego 24VDC.
Zasilanie napięciem 230VAC należy wykonać z wydzielonego odpływu rozdzielnicy RG.
Zasilanie centrali napięciem stałym będzie realizowane z dwóch akumulatorów
gazoszczelnych, kwasowych, bezobsługowych o napięciu 12V. Po zamontowaniu
wszystkich urządzeń należy zmierzyć prąd pobierany z akumulatorów w przypadku
zaniku napięcia 230V. Po zaniku napięcia ~230V, bateria akumulatorów powinna
zapewniać prawidłową pracę systemu w ciągu min. 72 godzin w stanie dozorowania i 0,5
godziny w stanie alarmowania. Zasilanie urządzeń typu klapy p.poż i inne napięciem
24VDC zaprojektowano z wykorzystaniem certyfikowanych zasilaczy 230VAC/24VDC
zasilanych napięciem 230VAC z rozdzielnicy RGA.
Przekazywanie alarmów pożarowych
Przewiduje się przekazywanie alarmów pożarowych do Uczelnianego Centrum
Monitoringu zlokalizowanego w budynku głównym nr 100.
Przekazywanie alarmów zrealizowane będzie kablem światłowodowym jednomodowym,
który ułożony zostanie pomiędzy projektowaną centralą SSP w budynku nr 137 a
centralą istniejącego systemu SSP w budynku nr 100. W budynku nr 137 zastosować
należy centralę alarmową wyposażoną w moduł komunikacji światłowodowej. Istniejący
system SSP w budynku nr 100 wyposażyć należy również w niezbędne urządzenia
umożliwiające komunikację z projektowanym systemem SSP w budynku 137. Wszystkie
zastosowane materiały i urządzenia musza być kompatybilne z urządzeniami istniejącymi
systemu SSP i zapewniać komunikację systemu.
3.4.
Kanalizacja teletechniczna i teletechniczne kable międzybudynkowe
W celu połączenia projektowanej instalacji SSP z istniejącym systemem sygnalizacji
pożaru obejmującym pozostałe obiekty WAT zaprojektowano ułożenie kabla
światłowodowego jednomodowego 24 włóknowego pomiędzy budynkiem 137 a
uczelnianym centrum monitoringu zlokalizowanym w budynku nr 100.
Dla połączenia przebudowywanego budynku nr 137 z istniejącą kanalizacja kablową
wprowadzona do budynków 45 i 100, konieczne jest wybudowanie odcinka kanalizacji
teletechnicznej z pomieszczenia technicznego w budynku 137 do istniejącej studzienki
kanalizacji kablowej, zlokalizowanej przy ścianie budynku nr 136, która posiada
połączenie z budynkami nr 45 i nr 100. Budowa odcinka kanalizacji teletechnicznej ujęta
jest w projekcie sieci strukturalnej.
Projektowany kabel należy ułożyć na odcinku pomiędzy budynkami 137 i studnią przy
budynku 136 w projektowanej kanalizacji kablowej a następnie w istniejącej kanalizacji
kablowej do budynku 100. Na całej długości kabel ułożyć w kanalizacji wtórnej
wykonanej z rury RHDPE 32/2,9.
Projekt wykonawczy – Instalacje SSP
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
3.5.
Wykaz norm i przepisów związanych.
 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010
r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i
terenów (Dz.U. 2010 nr 109 poz. 719 z 2010r.)
 Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim
powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75, poz. 690 z 2002r. z
późniejszymi zmianami)
 PKN-CEN/TS 54-14:2006 Systemy sygnalizacji pożarowej -- Część 14: Wytyczne
planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji
 PN-EN 54-1:2011 Systemy sygnalizacji pożarowej -- Część 1: Wprowadzenie (oryg.)
 PN-EN 54-2:2002 Systemy sygnalizacji pożarowej -- Część 2: Centrale sygnalizacji
pożarowej
 PN-EN 54-2:2002/A1:2007 Systemy sygnalizacji pożarowej -- Część 2: Centrale
sygnalizacji pożarowej
 PN-EN 54-3:2003 Systemy sygnalizacji pożarowej -- Część 3: Pożarowe urządzenia
alarmowe -- Sygnalizatory akustyczne
 PN-EN 54-3:2003/A2:2007 Systemy sygnalizacji pożarowej -- Część 3: Pożarowe
urządzenia alarmowe -- Sygnalizatory akustyczne
 PN-EN 54-4:2001 Systemy sygnalizacji pożarowej -- Część 4: Zasilacze
 PN-EN 54-4:2001/A1:2004 Systemy sygnalizacji pożarowej -- Część 4: Zasilacze
 PN-EN 54-4:2001/A2:2007 Systemy sygnalizacji pożarowej -- Część 4: Zasilacze
 PN-EN 54-5:2003 Systemy sygnalizacji pożarowej -- Część 7: Czujki dymu -- Czujki
punktowe działające z wykorzystaniem światła rozproszonego, światła
przechodzącego lub jonizacji
 PN-EN 54-7:2004/A2:2009 Systemy sygnalizacji pożarowej -- Część 7: Czujki dymu - Czujki punktowe działające z wykorzystaniem światła rozproszonego, światła
przechodzącego lub jonizacji
 PN-EN 54-11:2004 Systemy sygnalizacji pożarowej -- Część 11: Ręczne ostrzegacze
pożarowe
 PN-EN 54-11:2004/A1:2006 Systemy sygnalizacji pożarowej -- Część 11: Ręczne
ostrzegacze pożarowe
 PN-EN 54-13:2007 Systemy sygnalizacji pożarowej -- Część 13: Ocena
kompatybilności podzespołów systemu
 PN-EN 54-17:2007 Systemy sygnalizacji pożarowej -- Część 17: Izolatory zwarć
 PN-EN 54-18:2007 Systemy sygnalizacji pożarowej -- Część 18: Urządzenia
wejścia/wyjścia
 PN-EN 54-18:2007/AC:2007 Systemy sygnalizacji pożarowej -- Część 18: Urządzenia
wejścia/wyjścia
 PN-EN 54-20:2010 Systemy sygnalizacji pożarowej -- Część 20: Czujki dymu
zasysające
 PN-EN 54-21:2009 Systemy sygnalizacji pożarowej -- Część 21: Urządzenia
transmisji alarmów pożarowych i sygnałów uszkodzeniowych
Projekt wykonawczy – Instalacje SSP
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
 PN-EN 54-23:2010 Systemy sygnalizacji pożarowej -- Część 23: Pożarowe
urządzenia alarmowe -- Sygnalizatory optyczne (oryg.)
Opracował: mgr inż. Marek Bocian
Projekt wykonawczy – Instalacje SSP
ROZBUDOWA I ADAPTACJA BUDYNKU. 137 NA LABORATORIUM BADAŃ SYSTEMU LASEROWEGO DUŻEJ MOCY W RAMACH
PROJEKTU STRATEGICZNEGO – LASEROWE SYSTEMY BRONI SKIEROWANEJ ENERGII, LASEROWE SYSTEMY BRONI
NIEŚMIERCIONOŚNEJ
WARSZAWA BEMOWO NR EWIDENCYJNY, OBRĘB 6-08-11 DZ. EW. NR 10/5
5. WYKAZ RYSUNKÓW
1. PLAN INSTALACJI SSP
– RYS. 01
2. SCHEMAT SYSTEMU SSP
– RYS. 02
Projekt wykonawczy – Instalacje SSP
