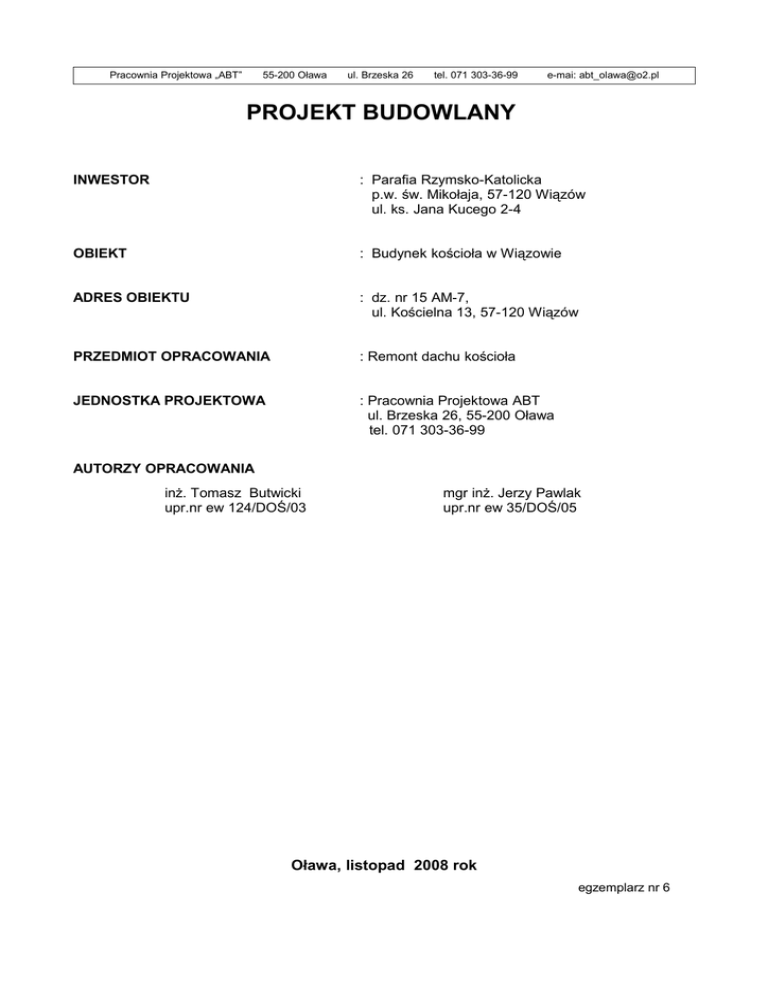

PROJEKT BUDOWLANY

Pracownia Projektowa „ABT”
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
PROJEKT BUDOWLANY
INWESTOR
: Parafia Rzymsko-Katolicka
p.w. św. Mikołaja, 57-120 Wiązów
ul. ks. Jana Kucego 2-4
OBIEKT
: Budynek kościoła w Wiązowie
ADRES OBIEKTU
: dz. nr 15 AM-7,
ul. Kościelna 13, 57-120 Wiązów
PRZEDMIOT OPRACOWANIA
: Remont dachu kościoła
JEDNOSTKA PROJEKTOWA
: Pracownia Projektowa ABT
ul. Brzeska 26, 55-200 Oława
tel. 071 303-36-99
AUTORZY OPRACOWANIA
inż. Tomasz Butwicki
upr.nr ew 124/DOŚ/03
mgr inż. Jerzy Pawlak
upr.nr ew 35/DOŚ/05
Oława, listopad 2008 rok
egzemplarz nr 6
Pracownia Projektowa „ABT”
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
SPIS TREŚCI
ZAŁĄCZNIKI
Nr 1 – Oświadczenie projektantów
str.3
Nr 2 – Zaświadczenia o przynależności do Izby Inżynierów
str.4
Nr 3 - Decyzje o nadaniu uprawnień
str.6
Nr 4 – Pozwolenie na prowadzenie prac i robót przy zabytku
str.10
Nr 5 – Mapka do celów opiniodawczych (oryginał w egz. Nr 1)
str.15
OPINIA TECHNICZNA
str.16
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
str.23
CZĘŚĆ ARCHITEKTONICZNO-BUDOWLANA
str.25
Opis techniczny
str.26
Część rysunkowa
str.29
Pracownia Projektowa „ABT”
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
OPINIA TECHNICZNA
INWESTOR
: Parafia Rzymsko-Katolicka
p.w. św. Mikołaja, 57-120 Wiązów
ul. ks. Jana Kucego 2-4
OBIEKT
: Budynek kościoła w Wiązowie
ADRES OBIEKTU
: dz. nr 15 AM-7,
ul. Kościelna 13, 57-120 Wiązów
PRZEDMIOT OPRACOWANIA
: Remont dachu kościoła
JEDNOSTKA PROJEKTOWA
: Pracownia Projektowa ABT
ul. Brzeska 26, 55-200 Oława
tel. 071 303-36-99
1. Dane informacyjne
2. Położenie budynku i dane techniczne
3. Stan techniczny
4. Obliczenia statyczno – wytrzymałościowe
5. Wnioski końcowe i zalecenia
6. Dokumentacja fotograficzna
Pracownia Projektowa „ABT”
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
1. Dane informacyjne
1.1.Podstawa opracowania
–
zlecenie inwestora
–
obowiązujące normy i przepisy prawne.
1.2.Przedmiot opracowania
Przedmiotem opracowania jest opinia techniczna istniejącej więźby dachowej w
budynku kościoła parafialnego p. w. Św. Mikołaja położonego w Wiązowie, powiat
Strzeliński, gmina Wiązów.
1.3.Cel i zakres opracowania
Opinia ma na celu analizę stanu technicznego elementów konstrukcyjnych więźby
dachowej oraz podanie rozwiązań naprawy.
1.4.Materiały wykorzystane do opracowania opinii
–
wizja lokalna obiektu w czerwcu 2008r, oraz pomiary inwentaryzacyjne budynku w
zakresie niezbędnym do opracowania;
–
dokumentacja fotograficzna wykonana podczas wizji lokalnej;
–
dokumentacja archiwalna z zasobów Ośrodka Dokumentacji Zabytków;
–
literatura techniczna oraz obowiązujące normy i przepisy prawne.
2. Położenie budynku i dane techniczne
2.1 Lokalizacja i historiografia budynku
Budynek kościoła znajduje się w Wiązowie w Powiecie Strzelińskim, gmina
Wiązów.
Kościół parafialny św. Mikołaja, wzniesiony w drugiej połowie XV wieku. W roku
1719 został postawiony dzisiejszy ołtarz. Kościół był odremontowany z zewnątrz w
1955 a wewnątrz w 1960. W latach 90 tych prowadzono drobne roboty remontowe
oraz remont około 670m2 połaci dachowej.
2.2 Dane techniczne budynku :
wysokość budynku – ok. 32,0 m
wymiary budynku – ok. 27m x 45m
Pracownia Projektowa „ABT”
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
2.3.Konstrukcja dachu.
Nad wszystkimi częściami kościoła dach drewniany, dwuspadowy, więźba dachowa
drewniana płatwiowo-kleszczowa.
2.4.Pokrycie dachu
Pokrycie dachu to dachówka ceramiczna podwójna na łatach drewnianych.
2.5.Obróbki blacharskie
Obróbki blacharskie rynny i rury spustowe z blachy stalowej ocynkowanej.
3. Stan techniczny
3.1. Konstrukcja dachu
Drewniana konstrukcja dachu jest w stanie dobrym, Stwierdzono lokalne zacieki
oraz uszkodzenia krokwi. Nie stwierdzono zabezpieczenia antykorozyjnego drewna.
Lokalne krokwie do wymiany. Więźba w dużym stopniu zanieczyszczona przez
odchody ptaków. Łaty z miejscowymi zagrzybieniami, kwalifikujące się do wymiany.
3.2.Pokrycie dachu
Dachówka ceramiczna karpiówka (podwójna), ułożona w koronkę, bardzo mocno
spękana z licznymi prześwitami. Zaprawa, na której ułożono dachówkę została
przez lata wypłukana w wielu miejscach. Całość pokrycia wykazuje przecieki
–
nieszczelności.
3.3. Obróbki blacharskie
Stan obróbek blacharskich jest zły, niektóre nadają się do wymiany. Rynny i rury
spustowe także do wymiany.
4.Obliczenia statyczno - wytrzymałościowe
PN-90/B-03000
Projekty budowlane. Obliczenia statyczne.
PN-82/B-02000
Obciążenia budowli. Zasady ustalania wartości.
PN-82/B-02001
Obciążenia stałe. Obciążenia budowli.
PN-82/B-02000
Podstawowe obciążenia technologiczne i montażowe.
Obciążenia budowli. Obciążenia technologiczne i
montażowe.
PN-80/B-02010
Obciążenia śniegiem. Obciążenia w obliczeniach
statycznych.
Pracownia Projektowa „ABT”
PN-77/B-02011
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
Obciążenia wiatrem. Obciążenia w obliczeniach
statycznych.
PN-81/B-03150/00
Obliczenia statyczne i projektowanie. Postanowienia
ogólne.
PN-81/B-03150/01
Obliczenia statyczne i projektowanie. Materiały.
PN-81/B-03150/02
Obliczenia statyczne i projektowanie. Konstrukcje.
PN-81/B-03150/03
Obliczenia statyczne i projektowanie. Złącza.
PN-B-12020
dachówki i gąsiory dachowe. Pokrycia dachowe
ceramiczne.
PN-71/B-10241
Krycie dachówką ceramiczną. Roboty pokrywcze.
5. Wnioski końcowe i zalecenia
1. Stan połaci dachowej jest w złym stanie technicznym, wymaga
natychmiastowego remontu (przełożenia). Należy istniejące pokrycie dachowe
rozebrać. Istniejące łaty należy odbić i w całości wymienić na nowe. Istniejące
rozliczenie łat należy wykonać po wybraniu producenta dachówki (rozliczenie wg
wskazówek i wytycznych producenta). Gąsiory mocować w kalenicy na sucho z
zastosowaniem taśmy kalenicowej mocowanej na gwoździe papowe.
Proponuje się zastosowanie wiatroizolacji.
2. W trakcie wizji lokalnej zauważono liczne pęknięcia na ścianach kościoła.
Należy przeprowadzić badanie wszystkich pęknięć. Zamontować tensometry lub
plomby w celu stwierdzenia czy istniejące rysy powiększają się. Rysy i rozwarcia
spoin powstały w strefach maksymalnych naprężeń rozciągających lub ścinających.
Spękania są prostopadłe do płaszczyzny odkształceń. Po wykonaniu remontu
dachu należy przeprowadzić badania:
–
rozwartości rys, warunków gruntowo-wodnych, a następnie projekt wzmocnienia
zrealizować poprzez zastosowanie ściągów.
3. Więźbę dachową należy oczyścić i pomalować środkami impregnacyjnymi i
grzybobójczymi do drewna np. FOBOS M-2. Elementy uszkodzone oraz z dużymi
ubytkami należy wymienić na nowe lub dodatkowo wzmocnić.
Opracował:
Pracownia Projektowa „ABT”
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA I OCHRONY ZDROWIA
(na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r)
INFORMACJE OGÓLNE
INWESTOR
: Parafia Rzymsko-Katolicka
p.w. św. Mikołaja, 57-120 Wiązów
ul. ks. Jana Kucego 2-4
OBIEKT
: Budynek kościoła w Wiązowie
ADRES OBIEKTU
: dz. nr 15 AM-7,
ul. Kościelna 13, 57-120 Wiązów
PRZEDMIOT OPRACOWANIA
: Remont dachu kościoła
JEDNOSTKA PROJEKTOWA
: Pracownia Projektowa ABT
ul. Brzeska 26, 55-200 Oława
tel. 071 303-36-99
Pracownia Projektowa „ABT”
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
Część opisowa:
1. Zakres robót dla całego zamierzenia budowlanego:
Remont istniejącego dachu kościoła z wymianą pokrycia dachowego.
2. Wykaz istniejących na działce obiektów budowlanych:
Działka z istniejącym budynkiem kościoła.
3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i
zdrowia ludzi:
- rusztowania.
4. Zagrożenie dla bezpieczeństwa i zdrowia ludzi występujących podczas budowy:
1. Prowadzenie prac na wysokości powyżej 5 m a w szczególności
- wykonywanie więźby dachowej, ołacenie dachu, krycie dachówką, wykonywanie obróbek
blacharskich: niebezpieczeństwo upadku z rusztowań bądź z dachu;
- wykonywanie elewacji: niebezpieczeństwo upadku z rusztowań;
2. Wykonywanie prac na rusztowaniach: niebezpieczeństwo związane z upadkiem z rusztowania;
5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych:
1. Przy wykonywaniu konstrukcji pokrycia dachu: wszyscy pracownicy powinni być zapoznani
z przepisami zawartymi w rozporządzeniu j.w.; Dz. U. Nr 47, poz. 401 rozdział 9 – Roboty na
wysokościach, rozdział 13 – Roboty ciesielskie, rozdział 17 – Roboty dekarskie i izolacyjne;
6. Wykaz środków technicznych i organizacyjnych zapobiegającym niebezpieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia
zdrowia:
1. Na pomieszczeniu socjalnym umieścić wykaz zawierający adresy i numery telefonów:
- najbliższego punktu lekarskiego,
- straży pożarnej,
- posterunku Policji;
2. W pomieszczeniu socjalnym umieścić punkt pierwszej pomocy;
3. Telefon komórkowy umieścić w pomieszczeniu socjalnym;
4. Kaski ochronne umieścić w pomieszczeniu socjalnym;
5. Pasy i linki zabezpieczające przy pracy na wysokościach umieścić w pomieszczeniu socjalnym;
6. Barierki wykonane z desek krawężnikowych o szer. 15 cm, poręcze umieszczone na wysokości
1,1 m oraz deskowanie ażurowe pomiędzy poręczą a deską krawężnikową;
7. Na terenie budowy rozmieścić tablice ostrzegawcze;
8. Kierownik budowy obowiązany jest sporządzić plan BIOZ.
Opracował:
Pracownia Projektowa „ABT”
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
CZĘŚĆ ARCHITEKTONICZNO – BUDOWLANA
INWESTOR
: Parafia Rzymsko-Katolicka
p.w. św. Mikołaja, 57-120 Wiązów
ul. ks. Jana Kucego 2-4
OBIEKT
: Budynek kościoła w Wiązowie
ADRES OBIEKTU
: dz. nr 15 AM-7,
ul. Kościelna 13, 57-120 Wiązów
PRZEDMIOT OPRACOWANIA
: Remont dachu kościoła
JEDNOSTKA PROJEKTOWA
: Pracownia Projektowa ABT
ul. Brzeska 26, 55-200 Oława
tel. 071 303-36-99
SPIS RYSUNKÓW
Nr 1inw – Elewacja zachodnia
Nr 2inw – Elewacja południowa
Nr 3inw – Elewacja wschodnia
Nr 4inw – Elewacja północna
Nr 5inw – Rzut połaci dachowej
Nr 6inw – Rzut więźby dachowej
Nr 7inw – Przekrój A-A
Nr 8inw – Przekrój C-C
Nr 1 – Elewacja zachodnia
Nr 2 – Elewacja południowa
Nr 3 – Elewacja wschodnia
Nr 4 – Elewacja północna
Nr 5 – Rzut połaci dachowej
Pracownia Projektowa „ABT”
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO
1. Opis i program użytkowy obiektu
1.1 Opis obiektu
Budynek kościoła znajduje się w Wiązowie w Powiecie Strzelińskim, gmina
Wiązów. Przedmiotem opracowania jest remont dachu kościoła. Remont będzie
obejmował tylko dach główny świątyni.
2. Zakres prac remontowych dachu kościoła :
Roboty rozbiórkowe:
–
rozebranie rynien rur spustowych i gzymsów oraz okapów z blachy nie
nadającej się do użytku;
–
wykonanie zastaw zabezpieczających na dachu;
–
odgrzybianie powierzchni ścian (dotyczy ścian przy murłatach i więźbie
dachowej);
–
odgrzybianie bali lub krawędziaków;
–
rozebranie, przemurowanie i odtworzenie „kocich biegów”.
Roboty naprawcze:
–
przełożenie gąsiorów ceramicznych;
–
uzupełnienie obróbek blacharskich gzymsów i pasów elewacyjnych;
–
przełożenie pokrycia dachowego;
–
wymiana łacenia dachu;
–
wymiana wsporników instalacji odgromowej;
–
rynny dachowe, odgromy – wymiana na tytanowo-cynkowe, spatynowane;
–
wymiana niektórych krokwi, płatwi, murłat i podwalin, słupów oraz mieczy i
zastrzałów (wymiana elementów więźby dachowej jedynie w formie
odtworzeniowej).
3. Opis przebiegu prac rozbiórkowych i naprawczych
–
demontaż rynien i rur spustowych oraz elementów z blachy nie nadającej się do
użytku, wymiana wszystkich rur spustowych i rynien na tytanowo-cynkowe
spatynowane;
–
odgrzybianie powierzchni ścian z cegły przy użyciu szczotek stalowych;
Pracownia Projektowa „ABT”
–
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
odgrzybianie bali lub krawędziaków przez dwukrotne powlekanie powierzchni
preparatami solowymi metodą smarowania (zabezpieczenie konstrukcji
drewnianej;
–
prace prowadzić na jednopomostowych rusztowaniach wewnętrznych rurowych;
–
przełożenie gąsiorów ceramicznych oraz pokrycia dachowego z układanej
podwójnie w koronkę na zaprawie ceramicznej karpiówki;
–
uzupełnienie obróbek blacharskich gzymsów i pasów elewacyjnych z blachy
tytanowo-cynkowej o szerokości ponad 25cm, okapów oraz krawędzi bocznych
dachu;
–
wymiana łacenia dachu pod pokrycie dachówką o odstępie łat do 16cm;
–
wymiana instalacji odgromowej i uziemiającej z pręta o przekroju do 120mm w
ciągu pionowym;
–
montaż rynien dachowych półokrągłych o średnicy 15cm oraz rur spustowych
okrągłych o średnicy 15cm - z blachy tytanowo-cynkowej spatynowanej.
–
roboty naprawcze konstrukcji drewnianej dachu poprzez wymianę krokwi, płatwi,
murłat i podwalin, słupów oraz mieczy.
4. Ochrona wybranych elementów
5.1. Ochrona drewna
Elementy drewniane zabezpieczyć przed korozją biologiczną i wpływami
atmosferycznymi przez impregnację odpowiednimi środkami. Wszystkie elementy
drewniane opierane na murze izolować przekładką z papy.
Wszystkie konstrukcyjne elementy drewniane zabezpieczyć p. poż. do stanu
trudnozapalności.
5.2. Ochrona elementów stalowych
Przed korozją – ślusarskie elementy stalowe, stanowiące elementy wystroju
należy po oczyszczeniu powlec odpowiednimi farbami.
5. Uwagi końcowe
1. Wszelkie prawa zastrzeżone. Opracowanie niniejsze w całości oraz we fragmentach
podlega ochronie prawnej – wg Ustawy o prawie autorskim z dnia 04 lutego 1994 r.
( Dz. U. Nr 24, poz. 83). Wprowadzenie zmian, przeróbek – poza dozwolonymi – oraz
inne wykorzystanie, wyłącznie na podstawie zgody projektanta udzielonej na piśmie.
2. Wszelkie wątpliwości i pytania kierować do kierownika budowy i robót, inspektora
nadzoru, bądź do projektanta.
Pracownia Projektowa „ABT”
55-200 Oława
ul. Brzeska 26
tel. 071 303-36-99
e-mai: [email protected]
3. Użyte materiały budowlane – stosować zgodnie z instrukcją fabryczną,
4. Materiały obligatoryjne muszą posiadać aktualne dokumenty (świadectwa
dopuszczenia, certyfikaty itd.), zezwalające na powszechne stosowanie w budownictwie
na terenie Rzeczpospolitej Polskiej.
5. Roboty prowadzić zgodnie ze sztuką budowlaną, obowiązującymi przepisami i normami
oraz zasadami BHP.
6. Przyjmuje się, że nie opisane szczegółowo elementy, materiały i technologie zgodne są
z „Warunkami technicznymi wykonania i odbioru robót budowlano -montażowych” –
praca zbiorowa na zlecenie Ministerstwa Gospodarki Przestrzennej i Budownictwa,
Arkady, Warszawa 1990 – ISBN 83 – 213 – 3494 – 6, tom I - Budownictwo Ogólne.
Opracował:
