SOPRAJOINT

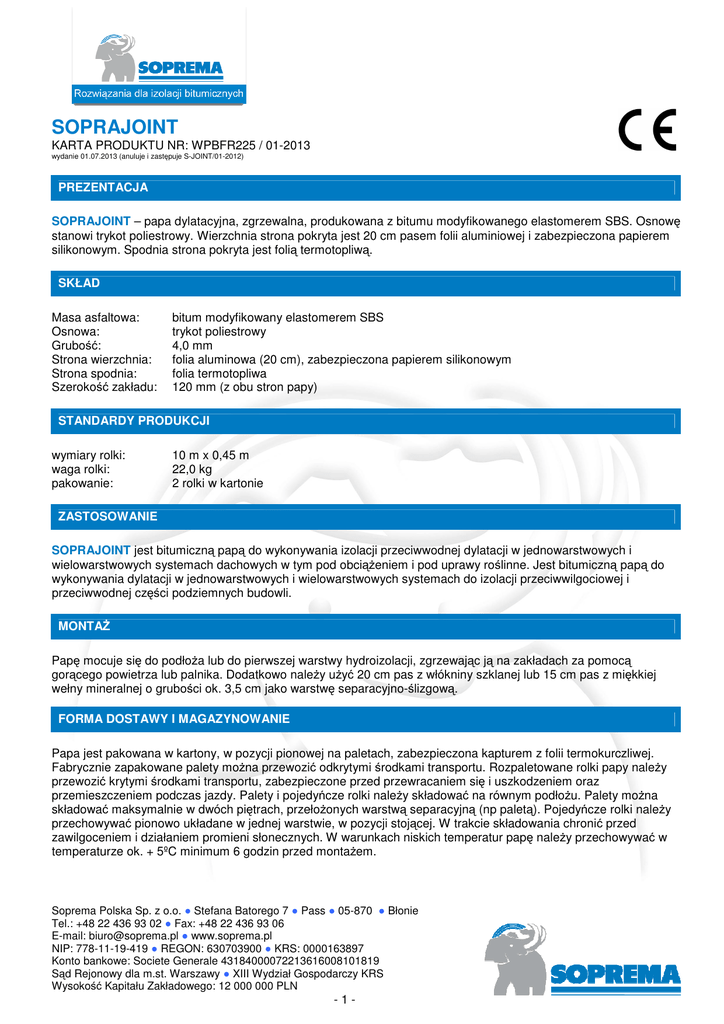

KARTA PRODUKTU NR: WPBFR225 / 01-2013
wydanie 01.07.2013 (anuluje i zastępuje S-JOINT/01-2012)
PREZENTACJA
SOPRAJOINT – papa dylatacyjna, zgrzewalna, produkowana z bitumu modyfikowanego elastomerem SBS. Osnowę
stanowi trykot poliestrowy. Wierzchnia strona pokryta jest 20 cm pasem folii aluminiowej i zabezpieczona papierem
silikonowym. Spodnia strona pokryta jest folią termotopliwą.
SKŁAD
Masa asfaltowa:
Osnowa:
Grubość:
Strona wierzchnia:
Strona spodnia:
Szerokość zakładu:
bitum modyfikowany elastomerem SBS
trykot poliestrowy
4,0 mm
folia aluminowa (20 cm), zabezpieczona papierem silikonowym
folia termotopliwa
120 mm (z obu stron papy)
STANDARDY PRODUKCJI
wymiary rolki:
waga rolki:
pakowanie:
10 m x 0,45 m
22,0 kg
2 rolki w kartonie
ZASTOSOWANIE
SOPRAJOINT jest bitumiczną papą do wykonywania izolacji przeciwwodnej dylatacji w jednowarstwowych i
wielowarstwowych systemach dachowych w tym pod obciążeniem i pod uprawy roślinne. Jest bitumiczną papą do
wykonywania dylatacji w jednowarstwowych i wielowarstwowych systemach do izolacji przeciwwilgociowej i
przeciwwodnej części podziemnych budowli.
MONTAŻ
Papę mocuje się do podłoża lub do pierwszej warstwy hydroizolacji, zgrzewając ją na zakładach za pomocą
gorącego powietrza lub palnika. Dodatkowo należy użyć 20 cm pas z włókniny szklanej lub 15 cm pas z miękkiej
wełny mineralnej o grubości ok. 3,5 cm jako warstwę separacyjno-ślizgową.
FORMA DOSTAWY I MAGAZYNOWANIE
Papa jest pakowana w kartony, w pozycji pionowej na paletach, zabezpieczona kapturem z folii termokurczliwej.
Fabrycznie zapakowane palety można przewozić odkrytymi środkami transportu. Rozpaletowane rolki papy należy
przewozić krytymi środkami transportu, zabezpieczone przed przewracaniem się i uszkodzeniem oraz
przemieszczeniem podczas jazdy. Palety i pojedyńcze rolki należy składować na równym podłożu. Palety można
składować maksymalnie w dwóch piętrach, przełożonych warstwą separacyjną (np paletą). Pojedyńcze rolki należy
przechowywać pionowo układane w jednej warstwie, w pozycji stojącej. W trakcie składowania chronić przed
zawilgoceniem i działaniem promieni słonecznych. W warunkach niskich temperatur papę należy przechowywać w
temperaturze ok. + 5ºC minimum 6 godzin przed montażem.
Soprema Polska Sp. z o.o. ● Stefana Batorego 7 ● Pass ● 05-870 ● Błonie
Tel.: +48 22 436 93 02 ● Fax: +48 22 436 93 06
E-mail: [email protected] ● www.soprema.pl
NIP: 778-11-19-419 ● REGON: 630703900 ● KRS: 0000163897
Konto bankowe: Societe Generale 43184000072213616008101819
Sąd Rejonowy dla m.st. Warszawy ● XIII Wydział Gospodarczy KRS
Wysokość Kapitału Zakładowego: 12 000 000 PLN
-1-
WŁAŚCIWOŚCI
WŁAŚCIWOŚCI
Wady widoczne
Długość
Szerokość
Prostoliniowość
Grubość
Gramatura*
Wodoszczelność
METODA
BADAŃ
EN 1850-1
EN 1848-1
EN 1848-1
EN 1848-1
EN 1849-1
EN 1849-1
EN 1928:2000
Metoda A lub B
EN 13501-5
EN 13501
Odporność na działanie ognia zewnętrznego**
Reakcja na ogień
Maksymalna siła rozciągająca
- wzdłuż
- w poprzek
Wydłużenie przy maksymalnej sile rozciągającej
- wzdłuż
- w poprzek
Rozciągliwość ***
Wytrzymałość na rozdzieranie (gwoździem)***
- wzdłuż
- w poprzek
Wytrzymałość złączny na oddzieranie
Wytrymałość złączy na ścinanie
Odporność na uderzenie
Odporność na obciążenie statyczne
Odporność na przerastanie korzeni
EN 12316-1
EN 12317-1
EN 12691
EN 12730
EN 13948
Stabilność wymiarów
EN 1107-1
Giętkość w niskiej temperaturze
EN 1109
Odporność na spływanie w podwyższonej
temperaturze
Przyczepność posypki – utrata masy
Przenikanie pary wodnej µ
PODAWANIE
WYNIKU
wady widoczne
MDV
MDV
spełnia wymagania
MDV
MDV
spełnia wymagania
-
WARTOŚĆ LUB
USTALENIE
brak wad
10 m ± 1 %
0,45 m -1 %
≤ 15 mm / 10 m
4,0 ± 0,2 mm
4,90 kg/m²
wodoszczelna przy
60 kPa
Broof(t1)
euroklasa E
EN 12311-1
MDV
250 ± 50 N/50 mm
200 ± 50 N/50 mm
EN 12311-1
MDV
150 ± 50 %
130 ± 50 %
50 %
-
MDV
-
MDV
EN 1110
EN 12039
EN 1931
MDV
MDV
MLV
MLV
MDV
MLV
MDV
MLV
MDV
MLV
MDV
-
170 ± 20 N
220 ± 70 N
NPD
NPD
1000 mm
15 kg
NPD
≥ 0,2 %
0,5 %
≤ -20 °C
-20 °C
≥ 105°C
100°C
NPD
NPD
MDV – wartość deklarowana przez producenta łącznie z deklarowaną tolerancją
MLV – Wartość graniczna producenta, może być wartością minimalną lub maksymalną, zgodnie z ustaleniami dla łaściwości wyrobów.
NPD – właściwość użytkowa nieokreślana
* gramatura jest podana orientacyjnie
** dotyczy systemów dachowych, w kwestii raportów klasyfikacyjnych należy się skontaktować z Działem Technicznym SOPREMA
*** wartość podawana zgodnie z dyrektywą UEAtc (Europejska Unia ds. Aprobat Technicznych w Budownictwie)
CERTYFIKATY
Wyrób jest jest zgodny z normą zharmonizowaną PN-EN 13707 i jest oznakowany znakiem CE
Wyrób posiada Certyfikat Zakładowej Kontroli Produkcji: 0679-CPD-130
Wyrób posiada atest higieniczny HK/B/0871/02/2012
Zakład produkcyjny posiada certyfikat zarządzania jakością: BS EN ISO 9001:2008
Soprema Polska Sp. z o.o. ● Stefana Batorego 7 ● Pass ● 05-870 ● Błonie
Tel.: +48 22 436 93 02 ● Fax: +48 22 436 93 06
E-mail: [email protected] ● www.soprema.pl
NIP: 778-11-19-419 ● REGON: 630703900 ● KRS: 0000163897
Konto bankowe: Societe Generale 43184000072213616008101819
Sąd Rejonowy dla m.st. Warszawy ● XIII Wydział Gospodarczy KRS
Wysokość Kapitału Zakładowego: 12 000 000 PLN
-2-
UWAGI
Produkt nie zawiera substancji, które mogą być szkodliwe dla zdrowia i środowiska naturalnego i jest zgodny z
ogólnie przyjętymi wymogami bezpieczeństwa i ochrony zdrowia.
Papy SOPREMA są w pełni kompatybilne chemicznie tj. nie oddziałują negatywnie przy bezpośrednim kontakcie z
szeroką gamą wyrobów. W celu uzyskania szczegółowych informacji należy skontaktować się z Działem
Technicznym SOPREMA.
