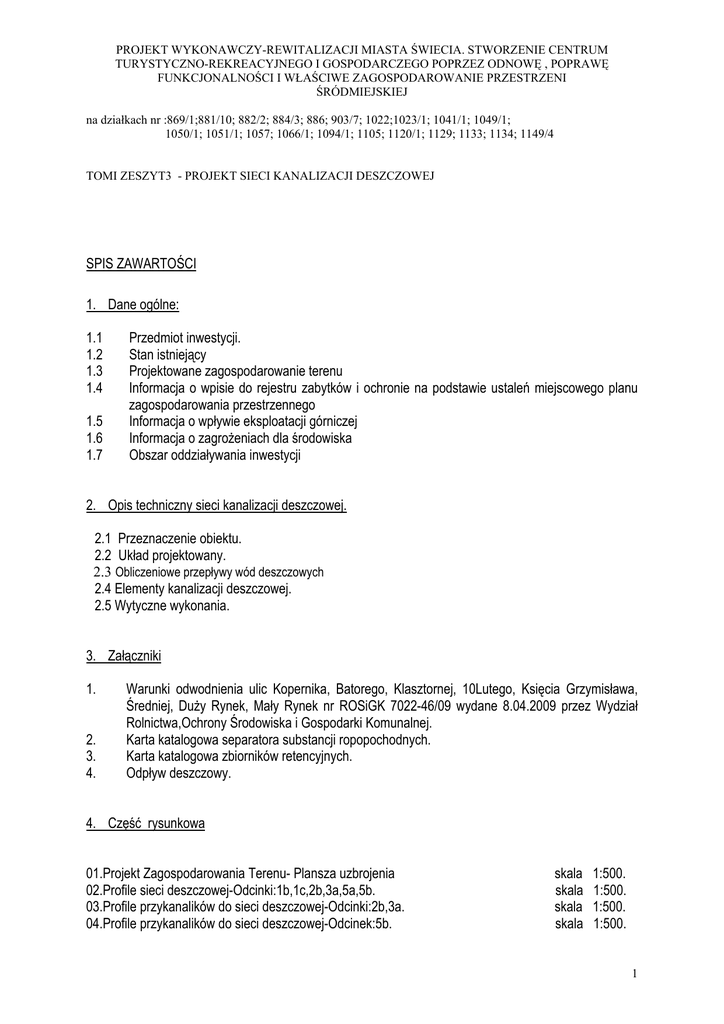

PROJEKT WYKONAWCZY-REWITALIZACJI MIASTA ŚWIECIA. STWORZENIE CENTRUM
TURYSTYCZNO-REKREACYJNEGO I GOSPODARCZEGO POPRZEZ ODNOWĘ , POPRAWĘ
FUNKCJONALNOŚCI I WŁAŚCIWE ZAGOSPODAROWANIE PRZESTRZENI
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
TOMI ZESZYT3 - PROJEKT SIECI KANALIZACJI DESZCZOWEJ
SPIS ZAWARTOŚCI
1. Dane ogólne:
1.1
1.2
1.3
1.4
1.5
1.6
1.7
Przedmiot inwestycji.
Stan istniejący
Projektowane zagospodarowanie terenu
Informacja o wpisie do rejestru zabytków i ochronie na podstawie ustaleń miejscowego planu
zagospodarowania przestrzennego
Informacja o wpływie eksploatacji górniczej
Informacja o zagrożeniach dla środowiska
Obszar oddziaływania inwestycji
2. Opis techniczny sieci kanalizacji deszczowej.
2.1 Przeznaczenie obiektu.
2.2 Układ projektowany.
2.3 Obliczeniowe przepływy wód deszczowych
2.4 Elementy kanalizacji deszczowej.
2.5 Wytyczne wykonania.
3. Załączniki
1.
2.
3.
4.
Warunki odwodnienia ulic Kopernika, Batorego, Klasztornej, 10Lutego, Księcia Grzymisława,
Średniej, Duży Rynek, Mały Rynek nr ROSiGK 7022-46/09 wydane 8.04.2009 przez Wydział
Rolnictwa,Ochrony Środowiska i Gospodarki Komunalnej.
Karta katalogowa separatora substancji ropopochodnych.
Karta katalogowa zbiorników retencyjnych.
Odpływ deszczowy.
4. Część rysunkowa
01.Projekt Zagospodarowania Terenu- Plansza uzbrojenia
02.Profile sieci deszczowej-Odcinki:1b,1c,2b,3a,5a,5b.
03.Profile przykanalików do sieci deszczowej-Odcinki:2b,3a.
04.Profile przykanalików do sieci deszczowej-Odcinek:5b.
skala
skala
skala
skala
1:500.
1:500.
1:500.
1:500.
1
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
05.Profile sieci deszczowej-Odcinki:3a,6a,6b.
06. Profile przykanalików do sieci deszczowej-Odcinek:3b.
07. Profile przykanalików do sieci deszczowej-Odcinek:6b.
08. Profile przykanalików do sieci deszczowej-Odcinek:6a.
09. Profile sieci deszczowej-Odcinki:1b,1c,2a.
10. Profile przykanalików do sieci deszczowej-Odcinek:1a,1b.
11. Profile przykanalików do sieci deszczowej-Odcinek:2a.
12.Odwodnienie deszczowe Dużego Rynku-Zbiorniki Retencyjne
13.Odwodnienie deszczowe Dużego Rynku
14. Odwodnienie deszczowe Małego Rynku-Zbiorniki Retencyjne
15. Odwodnienie deszczowe Małego Rynku
16. Profile sieci deszczowej-Odcinki:3b,5c.
17. Profile sieci deszczowej-Odcinki:4a,4b.
18. Profile sieci deszczowej-Odcinki:4b,4c.
19. Profile sieci deszczowej-Odcinki:2a,4a.
20. Profile sieci deszczowej-Odcinki:3b,3c,6c.
21. Profile sieci deszczowej-Odcinki:1b,2b,2c.
22. Odwodnienie parkingu przy ul.Sądowej.
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
skala
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
1:500.
2
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
1
1.1
Dane ogólne:
Przedmiot inwestycji
Przedmiotem inwestycji jest zagospodarowanie terenu przestrzeni publicznych Rynku, Małego Rynku i
przyległych ulic wewnątrz centralnego obszaru XIX-wiecznego Śródmieścia w Świeciu, wyznaczonego
pierścieniem ulic: Wojska Polskiego, Mestwina, Podgórną, Sądową, Pocztową i Mickiewicza z
wyłączeniem ul. Średniej i dodaniem leżącego po wschodniej stronie ul. Sądowej skweru w ramach
kompleksowej rewitalizacji przestrzeni publicznych objętych projektem na działkach ewidencyjnych
869/1, 881/10, 882/2, 884/3, 886, 1022, 1023/1, 1041/1, 1049/1, 1050/1, 1051/2, 1057, 1066/1, 1094/1,
1105, 1120/1, 1129, 1134, 1149/4 stanowiących Duży Rynek, Mały Rynek, ulice Kopernika, Batorego,
Klasztorną, 10 Lutego, Księcia Grzymisława, działkach 1133 i 1134 przy Małym Rynku i działkach
903/7, 990/1 i 1096/2 przy ulicy i w ul. Sądowej w Świeciu, woj. kujawsko – pomorskie.
Opracowanie to jest częścią dokumentacji technicznej inwestycji – Projektu rewitalizacji Miasta Świecia.
Stworzenie centrum turystyczno-rekreacyjnego i gospodarczego poprzez odnowę, poprawę
funkcjonalności i właściwe zagospodarowanie przestrzeni śródmiejskiej.
Przedmiotem projektu jest projekt kanalizacji deszczowej na terenie przestrzeni publicznych Rynku,
Małego Rynku i przyległych ulic wewnątrz centralnego obszaru XIX-wiecznego Śródmieścia w Świeciu.
1.2 Stan istniejący .
Istniejące zagospodarowanie terenu
Teren objęty projektem jest ogólnodostępny wykorzystywany jako ulice i place miejskie. Mały Rynek
według studium historycznego z 1961roku pełnił prawdopodobnie początkowo funkcję placu
postojowego dla furmanek, których nie wpuszczano na plac targowy w Dużym Rynku. Obecną formę
zagospodarowania – skweru z okólnym objazdem – ma od co najmniej 50 lat. W geometrycznym
środku Małego Rynku znajduje się obelisk – pomnik martyrologii polskich mieszkańców Świecia w
okresie II Wojny Światowej. Wzdłuż wschodniej i zachodniej pierzei rosną niekompletne rzędy lip. Na
centralnym skwerze rośnie grupa kilkunastu drzew i krzewów różnego gatunku
Istniejące uzbrojenie terenu
W ul. Księcia Grzymisława, zlokalizowane są linie niskiego napięcia napowietrzne z których
zrealizowane są przyłącza odbiorców. Z uzyskanych informacji Energa Olsztyn, planuje zkablowanie
linii napowietrznych. W zachodniej części Małego rynku przebiega istniejaca sieć kanalizacji
deszczowo-sanitarnej kds∅300, sieć wodociągowa wA, oraz kable sieci telekomunikacyjnej. W cześci
zachodniej Małego Rynku przebudowujemy sieć gazową g125PE, a w części wschodniej Małego Rynku
przebudowywujemy przyłącze gazowe g90PE.
3
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
Warunki gruntowo-wodne
Z dokumentacji geotechnicznej opracowanej dla inwestycji w podłożu terenu występują holoceńskie
utwory rzeczno – zastoiskowe reprezentowane przez:
- gliny pylaste, gliny pylaste zwięzłe, piaski gliniaste i gliny piaszczyste o konsystencji plastycznej
i twardoplastycznej (lokalnie miękkoplastycznej) miejscami z przewarstwieniami piasku
drobnego i piasku pylastego
- piaski drobne i piaski średnie, z wkładkami i przewarstwieniami piasków gliniastych, a także
domieszką pojedynczych ziaren żwiru i kamieni znajdując się w stanie luźnym i średnio
zagęszczonym
- piaski gliniaste z domieszką części próchnicznych, piaski gliniaste próchniczne i gliny
próchniczne, w stanie plastycznym i twardoplastycznym (lokalnie miękkoplastycznym)
- powyższe grunty zalegają pod przypowierzchniową warstwą utworów antropogenicznych; gleby
i nasypów niekontrolowanych (piaszczysto – gliniastych miejscami z domieszką gruzu
ceglanego oraz kamieni). Charakteryzuje je luźny stan i zmienna miąższość w zakresie
wartości 0,6 – 1,2 m (w rejonie budynku oficyny miąższość nasypów wynosi 2,6m).
Stwierdzono występowanie sączeń wód gruntowych w obrębie:
- nasypów niekontrolowanych w strefie głębokości 0,8 – 1,7 m ppt.
- piasków drobnych – ślady sączeń na głębokości 3,2 m ppt. (woda zawieszona na wkładce
piasku gliniastego) 0,8 – 1,7 m ppt., piasków drobnych – ślady sączeń na głębokości 3,2 m ppt. (woda
zawieszona na wkładce piasku gliniastego)
Głębokość przemarzania w rejonie badań wynosi hz = 1,0 m ppt.
1.3 Projektowane zagospodarowanie terenu.
Rynek
Płyta centralna Rynku jest oddzielona krawężnikami od jezdni. Obiega ją w odległości ok. 1,5-2 m od
krawędzi ulic niekompletny rząd drzew – miejscowo zachowanych starych wysokich lip, uzupełnionych
głogami. Nawierzchnię płyty Rynku stanowią wyprodukowane i położone w 1939r płyty betonowe
formatu 30 x 30 x 20 cm, w których zabetonowano polne kamienie granitowe, najprawdopodobniej
pochodzące z bruku, który położono przy zakładaniu Rynku. Tworzą one oddzieloną krawężnikami od
jezdni okalających ulic, gładką, wygodną, stabilną i trwałą nawierzchnię o specyficznym kolorycie,
pokrywającą do dziś ok. 85% powierzchni centralnej płyty Rynku.
W płycie Rynku, po jego zachodniej stronie, na wysokości środka pierzei znajduje się podziemna toaleta
publiczna. Toaleta jest czynna i w zadowalającym stanie technicznym i estetycznym. Nie spełnia jednak
współczesnych standardów w zakresie dostępności.
Po wschodniej stronie płyty Rynku znajdują się trzy wolnostojące pawilony, środkowy z nich to bar
posadowiony wzdłuż południowej krawędzi wypiętrzonego cokołu dawnego pomnika. Wypoziomowana
płaszczyzna pozostała po pomniku jest obecnie pokryta barwionymi na ciemnożółty kolor betonowymi
płytami chodnikowymi z dekoracyjnym ornamentem i funkcjonuje jako ogródek letni baru. Pawilony o
drobnym, wielobocznym rzucie, jednakowej, odbiegającej od historycznego otoczenia stylistyce i
elewacjach obłożonych sidingiem z tworzywa sztucznego stanowią przykry dysonans w stosunku do
architektury budynków tworzących pierzeje Rynku, skali przestrzeni i rangi miejsca. Pod względem
4
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
funkcjonalnym ożywiają one płytę Rynku, którego pierzeje są oddzielone od centralnej płyty jezdniami z
ruchem samochodowym i prostopadłymi rzędami miejsc postojowych.
Na płycie Rynku przy wschodniej pierzei Rynku na wyniesieniu powstałym przez wybudowanie w latach
50 tych XXw pomnika radziecko – polskiego braterstwa broni znajduje się wolnostojący parterowy
czynny stale (całorocznie) pawilon baru gastronomicznego i wolnostojąca wiata do składowania mebli
ogrodowych. Pionowa widoczna od południowej strony część cokołu jest obudowana kamieniami
polnymi i wypełniona zielenią w formie ogródka skalnego. Płaszczyzna dawnego cokołu jest pokryta
kwadratowymi chodnikowymi płytami betonowymi i wydzielona jako ogródek letni niskimi ogrodzeniami.
Na płycie Rynku blisko środka pierzei północnej znajduje się pomnik historii miasta w kształcie 2
metrowej wysokości metalowego „drzewka szczęścia” z umieszczonymi na koronie najważniejszymi
datami z historii Świecia.
Mały Rynek
Kompozycja przestrzeni ulegnie znaczącej zmianie polegającej na powiązaniu skweru z zajmującym
południową pierzeję budynkiem poczty i likwidacji objazdowego ruchu samochodowego wokół skweru.
W związku z tym zaprojektowano nowy układ krawężników i zatoki z miejscami postojowymi
prostopadłymi do jezdni w przestrzeni Małego Rynku i ukośnymi oraz równoległymi w przestrzeni
wyjazdów na ulicę Pocztową. W centrum Małego Rynku pozostawiono skwer, zmieniając linie
chodników wokół obelisku i podkreślając to ławkami. Przez ograniczenie ruchu wokół skweru do
przejazdowych parkingów planuje się jego daleko idące uspokojenie. Przed budynkiem Poczty wzdłuż
jej północnej elewacji projektuje się chodnik dla ruchu pieszego. Projektuje się pozostawienie
istniejącego obelisku, widocznego w perspektywie ulicy Batorego i wypełnienie skweru zakomponowaną
zielenią.
1133 i 1134 przy Małym Rynku
Działka 1133 stanowi nie zamknięte bramą podwórze oddzielone od Małego Rynku rzędem blaszanych
garaży. Teren działki jest nieurządzony i nieutwardzony. Działka 1134 jest w całości zabudowana
parterową oficyną, z zachodnią elewacją w pierzei Małego Rynku, przylegającą południową ścianą do
oficyny na działce sąsiedniej. Oficyna nie jest obecnie użytkowana.
Skwer przy ul. Sądowej
Stanowi zieleniec w kształcie klina, wzdłuż wschodniej krawędzi zieleńca przebiega jezdnia dojazdowa
do ulicy bez nazwy, biegnącej dalej w kierunku wschodnim pomiędzy zabytkowym zespołem
klasztornym a szpitalem psychiatrycznym. Jezdnia ta stanowiła wcześniej dojazd do bramy
zamkniętego terenu szpitala; po wschodniej stronie przylega do niej dawna portiernia szpitala, obecnie
nie pełniąca tej funkcji. Na południe od skweru, po wschodniej stronie ul. Sądowej, znajduje się
ogrodzony teren stacji redukcyjnej gazu. Skwer jest porośnięty kilkunastoma drzewami i krzewami,
znajduję się na nim dwa kioski zwrócone do chodnika ul. Sądowej
5
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
Zieleń
Do projektu załączono studium zieleni, określające szczegółowo lokalizację, gatunki, gabaryty i stan
zdrowotny drzew. Na podstawie przeprowadzonej inwentaryzacji zieleni w zestawieniu
zinwentaryzowanych obiektów znalazło się 85 drzew, spośród których zdecydowaną dominacją
charakteryzowały się lipa szerokolistna i głóg.
W obrębie strefy Małego Rynku dorosłe drzewa (Lipa szerokolistna) poddano formowaniu (zcięcia pnia
na ok. 4 m wysokości) wynikiem, czego mamy do czynienia z imitacją kulistej korony (tworzą ją odrosty,
młodych pędów). W centralnej strefie rynku, okolice postumentu nasadzono drzewa o pokroju
zwieszającym się (Wierzba biała). Całości towarzyszy forma strzyżona (Śliwa wiśniowa) i nasadzenia
towarzyszące.
W obrębie strefy Dużego Rynku dominują drzewa wysokie wzdłuż pierzei zachodnie (Lipa szerokolistna,
Jesion wyniosły, Topola czarna) i wschodniej (Lipa szerokolistna). Regularny kształt rynku podkreślają
nasadzone w jednym rzędzie sadzonki małych drzew (Głóg dwuszyjkowy). Całości towarzyszą
nasadzone skupiska krzewów i bylin w wyznaczonych miejscach (pod drzewami, bądź w donicach).
Stan istniejący zieleni wymaga częściowych zabiegów pielęgnacyjnych, zabezpieczenia przed zmianą
ph gleby (zasolenie) i zadeptywaniem oraz opalikowaniem (dekoracyjne podpory) nasadzeń.
Uzbrojenie terenu
Zewnętrzne sieci, instalacje i przyłącza elektroenergetyczne
W ulicach Klasztornej, Kopernika, Sądowej, ułożone są kable ziemne wysokiego napięcia zasilające
stację transformatorową nr 62620 przy ul. Kopernika, oraz stację transformatorową nr 62650 przy ul
Pocztowej.
Ulica Klasztorna posiada linie kablowe niskiego napięcia zasilające przyłącza odbiorców, zlokalizowane
w chodnikach po obu stronach jezdni. Linie niskiego napięcia napowietrzne nie występują.
Ulica 10 lutego posiada linie kablowe niskiego napięcia zasilające przyłącza odbiorców o
zlokalizowane w chodnikach po obu stronach jezdni, na odcinku od ul. Mickiewicza do ul. Batorego, na
odcinku od ul. Batorego do ul. Sądowej, zlokalizowane są linie niskiego napięcia napowietrzne z których
zrealizowane są przyłącza odbiorców.
W ul. Księcia Grzymisława, zlokalizowane są linie niskiego napięcia napowietrzne z których
zrealizowane są przyłącza odbiorców. Z uzyskanych informacji Energa Olsztyn, planuje zkablowanie
linii napowietrznych.
Ulica Kopernika na odcinku od ul. 10 lutego posiada linie kablowe niskiego napięcia zasilające
przyłącza odbiorców o zlokalizowane w chodnikach po obu stronach jezdni, na odcinku od ul. Księcia
Grzymisława do ul. 10 lutego, zlokalizowana jest linia niskiego napięcia napowietrzna z której
zrealizowane są przyłącza odbiorców.
Ulica Batorego posiada linie kablowe niskiego napięcia zasilające przyłącza odbiorców , zlokalizowane
w chodniku po obu stronach jezdni. Linie niskiego napięcia napowietrzne nie występują.
W Rynku - Zlokalizowane są linie kablowe niskiego napięcia zasilające przyłącza odbiorców oraz linie
kablowe oświetleniowe, zlokalizowane w chodnikach po obu stronach. Na placu Rynku zlokalizowane
są złącza kablowe nn przy budynku toalety, zasilające toaletę podziemną, oraz złącze elektryczne do
ryczałtowego zasilenia okazjonalnych imprez estradowych, drugie złącze zlokalizowane przy mini
6
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
gastronomii zasilające mini bar oraz usługi handlowe. Linie niskiego napięcia napowietrzne nie
występują
W Małym Rynku - Zlokalizowane są linie kablowe niskiego napięcia zasilające linie niskiego napięcia
napowietrzne z których zrealizowane są przyłącza odbiorców, oraz złącze elektryczne do ryczałtowego
zasilenia okazjonalnych imprez estradowych. Z uzyskanych informacji Energa Olsztyn, planuje z
kablowanie linii napowietrznych
Na działkach 1133 i 1134 przy Małym Rynku - Zasilenie budynku z linii napowietrznej niskiego napięcia
przy Małym Rynku.
Na skwerze przy ul. Sądowej - Wzdłuż działki przebiega linii kablowa średniego napięcia. Zasilenie
usług handlowych z linii napowietrznej niskiego napięcia.
Sieci oświetleniowe
Ulica Klasztorna posiada linię kablową niskiego napięcia zasilające latarnie oświetleniowe,
zlokalizowane w chodniku, po prawej stronie ulicy.
Ulica 10 lutego posiada linię napowietrzną na której zainstalowane jest oświetlenie ulicy.
Ulica Batorego posiada linię kablową niskiego napięcia zasilające latarnie oświetleniowe, zlokalizowane
w chodniku, po lewej stronie ulicy.
Ulica Kopernika na odcinku od ul. 10 lutego posiada linie kablowe niskiego napięcia zasilające latarnie
oświetleniowe zlokalizowane w chodniku po lewej stronie jezdni, na odcinku od ul. Księcia
Grzymisława do ul. 10 lutego, zlokalizowana jest linia niskiego napięcia napowietrzna z której
zrealizowane jest oświetlenie ulicy.
W Rynku zlokalizowane są linie kablowe niskiego napięcia zasilające latarnie oświetleniowe,
zlokalizowane wokół rynku oraz placu rynku 4 latarnie kandelabrowe.
W Małym Rynku zlokalizowane są linie kablowe niskiego napięcia zasilające linie niskiego napięcia
napowietrzne z których zrealizowane oświetlenie ulicy. Z uzyskanych informacji Energa Olsztyn, planuje
z kablowanie linii napowietrznych
Na działce 1133 przy Małym Rynku - Oświetlenie terenu działki nie występuje.
Na skwerze przy ul. Sądowej - Oświetlenie terenu działki nie występuje. Oświetlenie ul. Sądowej
zrealizowane z istniejącej z linii napowietrznej niskiego napięcia.
Sieci i przyłącza kanalizacji ogólnospławnej
W rejonie opracowania znajduje się sieć kanalizacyjna ogólnospławna odprowadzająca ścieki bytowo
gospodarcze z budynków oraz wody opadowe z wpustów ulicznych, wpustów podwórzowych i rur
spustowych z dachów.
System przewodów ogólnospławnych jest prowadzony w układzie pierścieniowym, który umożliwia
wykorzystanie pełnej retencji przewodów kanalizacyjnych na całym obszarze miasta.
Ścieki ogólnospławne są odprowadzane do kanalizacji sanitarnej i oczyszczalni ścieków. Nadmiar
ścieków powstających w czasie burzy, przy wysokim wypełnieniu kanałów jest odprowadzany poprzez
studzienkę przelewową do kanalizacji deszczowej.
Przewody kanalizacji ogólnospławnej są wykonane z przewodów betonowych okrągłych o średnicy
0,30-0,60m oraz jajowych o wymiarach 0,35x0,52m czy 0,52x0,75m.
Studzienki na sieci są wykonane z kręgów betonowych lub żelbetowych z włazami typu ciężkiego
7
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
Wpusty uliczne na sieci są wykonane z kręgów betonowych lub żelbetowych z kratą uliczną typu
ciężkiego
Wpusty podwórzowe są wykonane z kręgów betonowych lub żelbetowych z kratą uliczną typu
ciężkiego i są zlokalizowane na podwórzach przy wyjeździe z bram na ulice. Do wpustów
odprowadzone są wody opadowe z dachów i powierzchni podwórek.
Część powierzchni dachów jest odwodnione poprzez rynny do rur spustowych a następnie poprzez
przykanaliki do kanalizacji ogólnospławnej.
Projektuje się nową sieć kanalizacji deszczowej w celu wymiany wiekowej już istniejącej kanalizacji
deszczowej, jak również w celu zapewnienia prawidłowego odbioru wody deszczowej z projektowanego
zagospodarowania przestrzeni publicznych w Świeciu.
1.3 Informacja o wpisie do rejestru zabytków i ochronie na podstawie ustaleń miejscowego planu
zagospodarowania przestrzennego.
Teren jest położony w strefie A ochrony konserwatorskiej. Wytyczne do niniejszego projektu stanowi
koncepcja i studium zieleni zaakceptowane przez Państwowego Wojewódzkiego Konserwatora
Zabytków.
1.4 Informacja o wpływie eksploatacji górniczej.
Teren nie znajduje się na obszarze eksploatacji górniczej.
1.5 Informacja o zagrożeniach dla środowiska.
Teren objęty opracowaniem stanowi przestrzeń całkowicie zurbanizowaną. Planowane przedsięwzięcie
uporządkuje i skoryguje dotychczasowy sposób korzystania ze środowiska miejskiego, nadając nową
jakość przestrzeni publicznej, ogólnodostępnej. Inwestycja zaplanowana została na obszarze nie
podlegającym ochronie w ramach sieci Natura 2000. Znajduje się natomiast w jego sąsiedztwie –
siedlisko Natura 2000 PLH040025 „Zamek Świecie”.
1.6 Obszar oddziaływania inwestycji.
Teren objęty projektem jest ogólnodostępny, wykorzystywany jako ulice i place miejskie.
2
Opis techniczny sieci kanalizacji deszczowej.
2.1 Przeznaczenie obiektu
Projektowany odcinek kanalizacji deszczowej umożliwi odpływ wód opadowych z projektowanego
zagospodarowania przestrzeni publicznych w Świeciu zgodnie z warunkami technicznymi nr ROSiGK
7022-46/09 wydanymi przez Wydział Rolnictwa,Ochrony Środowiska i Gospodarki Komunalnej.
8
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
2.2 Układ projektowany
Remont istniejącego odcinka kanalizacji deszczowej na małym Rynku
Z uwagi na zły stan techniczny sieci w rejonie Małego Rynku -. część rurociągu jest podtopiona a w niektórych
miejscach występują uszkodzenia konstrukcji rurociągu projektuje się jego remont polegający na wyczyszczeniu,
oznaczeniu nieszczelności i miejsc popękanych oraz naprawie, uszczelnieniu bądź wymianie elementów
rurociągu betonowego.
Projektowana sieć kanalizacyjna deszczowa
Odprowadzenie wód opadowych z ulic, dachów oraz podwórek w strefie objętej opracowaniem oraz terenu
będącego zlewnią ulicy Mestwina i części Mickiewicza będzie realizowane poprzez projektowaną zgodnie z
warunkami technicznymi nr ROSIGK7022-46/09 wydanymi przez Gminę Świecie sieć kanalizacyjną deszczową.
Sieć projektuje się wykonać z przewodów o średnicy 0,3-0.6m z PCV-litego w klasie SN8. Z uwagi na znaczne
zagęszczenie sieci w ulicach w przypadku nienormatywnego zbliżenia do innych sieci projektuje się ułożenie
przewodów w rurach osłonowych kanalizacyjnych PCV. Pomiędzy przewodami projektuje się umieścić podpory
ślizgowe.
Studzienki w punktach węzłowych (na skrzyżowaniach ulic i końcówkach sieci) będą wykonane z kręgów
żelbetowych dn1200mm z włazami typu ciężkiego.
Wszystkie włazy dn600 projektuje się z herbem miasta.
Podłączenia pojedynczych przykanalików do sieci będą wykonywane na trójnik lub poprzez studzienkę
plastikową z włazem typu ciężkiego.
Wpusty uliczne na sieci będą wykonane z kręgów betonowych lub żelbetowych z kratą uliczną typu ciężkiego.
Istniejące podłączenie wpustów do kanalizacji ogólnospławnej projektuje się zlikwidować.
Istniejące rury spustowe z dachów projektuje się podłączyć poprzez wpusty rynnowe zapewniające łatwe
czyszczenie przykanalików. Istniejące podłączenie rur spustowych do kanalizacji ogólnospławnej projektuje się
zlikwidować.
Odwodnienie płyty Rynku
Płytę Rynku projektuje się odwodnić za pomocą odwodnienia liniowego umieszczonego w poprzek placu. Będzie
zastosowane koryto o szerokości 30(35)cm z rusztem żeliwnym w klasie obciążenia D ze skrzynkami
odpływowymi skierowującymi wody do studzienek rewizyjnych i dalej do sieci w ulicy.
Studzienki będą zwieńczone włazami dn600 D400.
Odwodnienie parkingu w południowej części Rynku
Parking na płycie Rynku projektuje się odwodnić za pomocą odwodnienia liniowego umieszczonego w poprzek
placu. Będzie zastosowane koryto o szerokości 10(13)cm z rusztem żeliwnym w klasie obciążenia D i ze
skrzynkami odpływowymi skierowującymi wody do studzienek rewizyjnych i dalej do sieci w ulicy. Tuż przed
odprowadzeniem wody do kanalizacji w ulicy projektuje się zastosować żelbetowy okrągły separator substancji
ropopochodnych min NG1,5 (2) ze zintegrowanym odszlamiaczem .
Studzienki i separator będą zwieńczone włazami dn600 D400.
Odwodnienie parkingu w Małym Rynku
Parking na Małym Rynku projektuje się odwodnić za pomocą wpustów ulicznych umieszczonych przy krawężniku
wewnętrznym. Wpusty uliczne na sieci będą wykonane z kręgów betonowych lub żelbetowych z kratą uliczną
typu ciężkiego. Istniejące podłączenie wpustów do kanalizacji ogólnospławnej projektuje się zlikwidować.
Na załamaniach przewodu projektuje się studzienki plastikowe dn425 z włazem typu lekkiego.
9
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
Tuż przed odprowadzeniem wody do kanalizacji w ulicy projektuje się zastosować żelbetowy okrągły separator
substancji ropopochodnych min NG1,5 (2) ze zintegrowanym odszlamiaczem.
Studzienki i separator będą zwieńczone włazami dn600 D400.
Zbiorniki retencyjne w południowej części Rynku
Pod parkingiem na Rynku projektuje się umieścić zestaw 15 zbiorników retencyjnych o sumarycznej pojemności
ok. 563m3 umożliwiających retencję większości wód opadowych z Rynku oraz objętych opracowaniem zlewni na
północ od ul Klasztornej oraz z ul. Mestwina i ul Średniej.
Wody opadowe odprowadzane siecią w ul Batorego będą skierowane pod płytę rynku do zbiorników a następnie
odprowadzane spowrotem do ulicy Batorego poprzez przewód o zmniejszonej średnicy i przepływie.
Zbiorniki projektuje się wykonać z rur dwuściennych HDPE o średnicy dn=2m; długości 12,8m i 7m i pojemności
40m3 i 21m3 wyposażone w kominek włazowy dn800, płytę odciążającą i właz dn600 D400 z otworami
wentylacyjnym. Pomiędzy zbiornikami projektuje się żelbetowe studzienki rewizyjne dn1200 zwieńczone włazami
dn600 D400 z otworami wentylacyjnymi
Wszystkie włazy dn600 projektuje się z herbem miasta.
2.3. Obliczeniowe przepływy wód deszczowych
Bilans wód opadowych
1. ul. Kopernika ( Mestwina ) = 40,6 l/s
- ulica = 1884m2 x 0,013 l/s,m2 x 0,9 = 22,4 l/s
- dachy = 1204m2 x 0,013 l/s,m2 x 0,8 = 12,7 l/s
- podwórza = 699m2 x 0,013 l/s,m2 x 0,6 = 5,5 l/s
2. ul. Kopernika = 115,4 l/s
- ulica =1094m2 x 0,013 l/s,m2 x 0,9 = 13,0 l/s
- zabudowa = 7801m2 x 0,013 l/s,m2 x 0,6 = 61,8l/s
3. ul. Kopernika (między Mickiewicza a Kopernika ) = 164,8 l/s
- ulica = 2407m2 x 0,013 l/s,m2 x 0,9 = 28,6 l/s
- zabudowa = 17192m2 x 0,013 l/s,m2 x 0,6 = 136,2 l/s
4. ul. Kopernika (między Batorego a Kopernika ) = 303,3 l/s
- ulica = 1114m2 x 0,013 l/s,m2 x 0,9 = 13,2 l/s
- zabudowa = 1244m2 x 0,013 l/s,m2 x 0,6 = 9,9 l/s
Razem:
- ulica = 28552m2 x 0,013 l/s,m2 x 0,9 = 339,2 l/s
- podwórza = 223051m2 x 0,013 l/s,m2 x 0,6 = 1766,6 l/s
Razem - Ilość wód deszczowych odprowadzanych do sieci deszczowej dla proj. inwestycji = 2105,8 l/s
2.4
Elementy kanalizacji deszczowej:
Przewody kanalizacyjne
Jako materiał przewodów instalacji przyjęto rury kielichowe kanalizacyjne SN8,SN10 PVC
Dn160,250,315,500 na przewodzie głównym , PVC Dz 160,200 na przykanalikach od wpustów
deszczowych i rynien. W przypadku przewodów prowadzonych płytko projektuje się zastosować izolację
termiczną w postaci otulin ze sztywnej pianki poliuretanowej.
10
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
Wpusty uliczne
Jako wpusty uliczne zastosowano studzienki betonowe nie włazowe Dn500 z osadnikiem 75cm oraz
zwieńczeniem w postaci wpustu deszczowego żeliwnego 300x500mm w klasie D400 opartego na
betonowej podbudowie.
Wpusty deszczowe na parkingu
Odwodnienie parkingów będzie realizowane poprzez odwodnienie liniowe do studzienek rewizyjnych
plastikowych dn425 zwieńczonych żeliwnym wpustem deszczowym 300x500mm w klasie D400 opartym
na betonowej podbudowie.
Studzienki rewizyjne i połączeniowe
Projektowane studzienki rewizyjne i połączeniowe na projektowanej sieci deszczowej wykonać jako
typowe studzienki żelbetowe ∅1200 z kręgów z uszczelkami zwieńczone włazami żeliwnymi Dn600 w
klasie D400.
Projektowane studzienki rewizyjne i połączeniowe na kanałach retencyjnych wykonać jako studzienki
polietylenowe ∅1200 zwieńczone włazami żeliwnymi Dn600 w klasie D400 i wyposażone pokrywę oraz
kręgi odciążające.
Odwodnienie liniowe
Jako odwodnienie liniowe przyjęto koryta polimerobetonowe o szerokości wewn 100mm i 300mm z
żeliwną krawędzią wyposażone w kratę żeliwną w podłużne mostki w klasie obciążenia D400.
Połączenie odwodnienia liniowego ze studzienką rewizyjną będzie realizowane poprzez skrzynkę
odwodnieniową będącą elementem odwodnienia liniowego.
Separatory
Jako separatory projektuje się separatory koalescencyjne betonowe dz1500mm o przepustowości 10l/s
zintegrowane z odszlamiaczem 1m3,króćcem odpływowym dn150 i zwieńczone włazem dn600 D400
Zbiorniki retencyjne
Na Dużym Rynku projektuje się zbiorniki retencyjne polietylenowe o srednicy dn2000mm i długości
12,8m, posadowione na fundamencie,z kratami dn600 w kl.obciążenia D400,założone na kominach
włazowych wentylacyjnych dn800.
Na Małym Rynku projektuje się zbiorniki retencyjne polietylenowe o srednicy dn1500mm i długości 8m,
posadowione na fundamencie,z kratami dn600 w kl.obciążenia D400,założone na kominach włazowych
wentylacyjnych dn800.
2.5 Wytyczne wykonania:
11
ŚRÓDMIEJSKIEJ
na działkach nr :869/1;881/10; 882/2; 884/3; 886; 903/7; 1022;1023/1; 1041/1; 1049/1;
1050/1; 1051/1; 1057; 1066/1; 1094/1; 1105; 1120/1; 1129; 1133; 1134; 1149/4
Roboty ziemne
Wykopy dla przewodów należy wykonywać jako wąskoprzestrzenne o ścianach pionowych
deskowanych lub umocnionych poziomo układanymi wypraskami. W miejscu występowania uzbrojenia
podziemnego należy wykonywać ręcznie. Przewody należy układać na podsypce co najmniej 10cm z
piasku bez kamieni i brył gruntu.
Zasypywanie wykopów powinno nastąpić po odebraniu rurociągów przez inspektora nadzoru i
geodezyjnym zainwentaryzowaniu przewodów. Zasypywanie wykopów należy wykonać ręcznie do
30cm powyżej wierzchu rury, zagęszczając zasypkę warstwami. Pozostałą część wykopu można
zasypać mechanicznie.
W przypadku potrzeby zaizolowania przewody zaizolować otulinami z pianki poliuretanowej.
W przypadku potrzeby miejscowego obniżenia zwierciadła wód gruntowych należy zastosować igłofiltry.
Roboty ziemne winny być wykonywane zgodnie z PN-B-10736: 1999 „Roboty ziemne. Wykopy otwarte
dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania”
Teren robót powinien być odpowiednio zabezpieczony i oznakowany zgodnie z właściwymi przepisami
obowiązującymi w tym zakresie.
Roboty montażowe
Układanie i łączenie rurociągów oraz studzienki należy wykonać zgodnie z instrukcjami montażowymi
producenta przewodów i urządzeń oraz z obowiązującymi normami i przepisami, z zachowaniem
wszelkich przepisów BHP.
Szczegółowe informacje dotyczące wykonania odwodnienia i bezpieczeństwa w czasie jego
wykonywania zawarte są w „Specyfikacji wykonania i odbioru robót” oraz w „Informacji BiOZ”
opracowanych dla całej inwestycji.
mgr inż. Marek Roszkowski
upr. nr Wa 263/01
12

pobierz opis_deszczówka>>

Transkrypt

Podobne dokumenty

Starostwo Powiatowe w Pruszczu Gdańskim Referat Uzgadniania

Budowa kanalizacji deszczowej w ulicy 3 Maja w

Wymiana odcinka kanalizacji deszczowej w ulicy Kasztanowej w

OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO

ŚWIATOWY DZIEŃ WODY

Treść informacji

TABELA ZBIORCZA KOSZTÓW ,,Centrum Rekreacji i Sportu w

D 1 i... D 4 W 1 i... R d 1 T r1 D 6 i D 5 i D 4 D 3 i D 2 i D 1 i T
