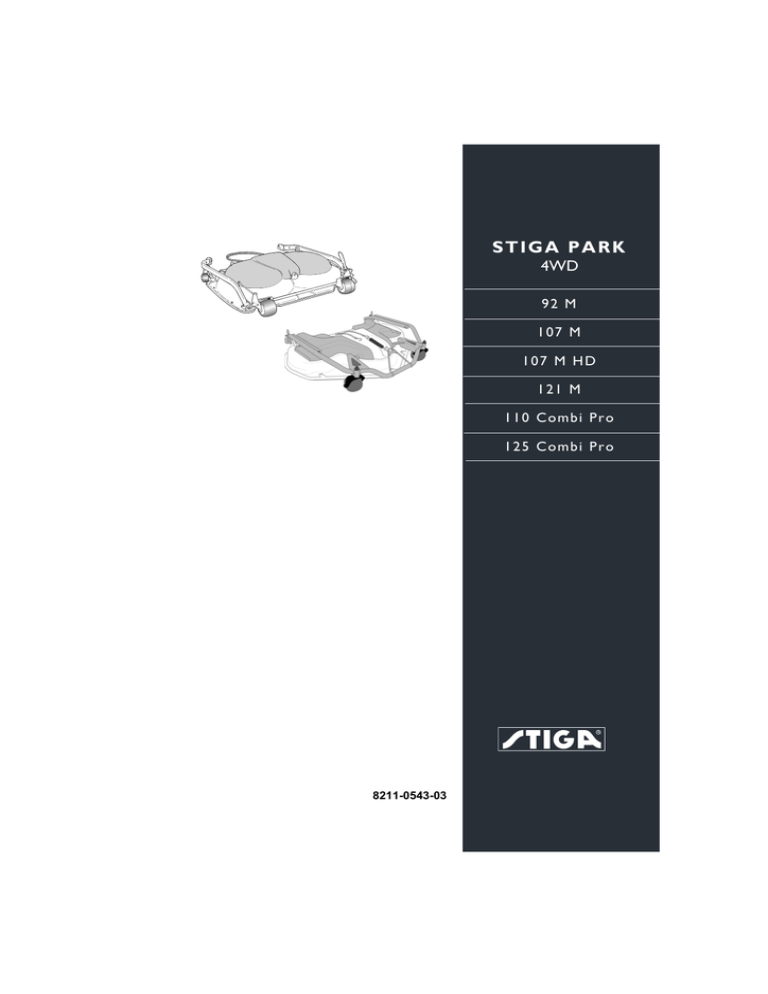

STIGA PARK

STIGA PARK
4WD
92 M
1 07 M
1 07 M H D
1 21 M
11 0 Comb i P r o
12 5 Comb i P r o
8211-0543-03
2 110/125 Combi Pro
1 125 Combi Pro
1
2
4
3 110/125 Combi Pro
121 M
107 M HD
B
C
B
A
110/125 Combi Pro
107 M HD
121 M
6 110/125 Combi Pro
5 110/125 Combi Pro
Torx T30
E
F Torx T30
8 121 M
7 121 M
G
H
I
10 mm
2
10 mm
9 92/107
10 92/107 13 mm
13 mm
10 mm
11 92/107 M
B
D
B
A
12 92/107 M
J
K
L
13 107 M HD
14
15
16
110/125 Combi Pro
M
3
18
17 92/107 M
107 M HD
121 M
5 mm
20
19
110/125 Combi Pro
1/3
21 92/107 M
22 107 M HD
23 121 M
24
4
26 107 M HD
25 110/125 Combi Pro
O
O
N
28
27 92/107 M
107 M HD
121 M
P 24 Nm
125 Combi Pro
24 Nm
24 Nm
Q 9,8 Nm
30
29 110 Combi Pro
45 Nm
5
PL
POLSKI
1 INFORMACJE OGÓLNE
Ten symbol oznacza OSTRZEŻENIE.
Niedokładne stosowanie się do
instrukcji może prowadzić do
poważnych obrażeń ciała i/lub
uszkodzenia mienia.
Prosimy uważnie przeczytać niniejszą
instrukcję obsługi oraz instrukcje
bezpieczeństwa maszyny.
1.1 Symbole
Na maszynie znajdują się następujące symbole.
Ich zadaniem jest przypominanie o zachowaniu
ostrożności i uwagi podczas jej używania.
Znaczenie symboli:
Warning!
Przed przystąpieniem do korzystania z
maszyny należy zapoznać się z instrukcją
obsługi i instrukcją bezpieczeństwa.
Ostrzeżenie!
Nie wkładać rąk ani nóg pod osłonę w
trakcie pracy maszyny.
Ostrzeżenie!
Uważać na wyrzucane przedmioty. Przy
maszynie powinien znajdować się tylko
operator.
Ostrzeżenie!
Przed przystąpieniem do naprawy należy
zdjąć kabel ze świecy zapłonowej.
1.2 Oznaczenia
1.2.1 Rysunki
Rysunki w niniejszej instrukcji zostały kolejno
ponumerowane: 1, 2, 3, itd.
Komponenty przedstawione na rysunkach zostały
oznaczone literami A, B, C, itd.
Oznaczenie komponentu E na rysunku 5 to: „5:E”.
1.2.2 Sekcje
Sekcje w niniejszej instrukcji zostały
ponumerowane zgodnie z następującym
przykładem:
„2.3.2” to podpunkt w sekcji „2.3” i znajduje się
właśnie w tej sekcji.
Odwołując się do sekcji zwykle podawany jest
tylko jej numer. Przykład: „Patrz 2.3.2”.
2 OPIS
2.1 Informacje ogólne
Platforma kosząca przeznaczona jest do
współpracy tylko z modelem Park firmy Stiga z
napędem na 4-koła.
Platforma kosząca dostarczana jest w jednej z
następujących wersji:
• Z ręczną regulacją wysokości koszenia.
• Z elektryczną regulacją wysokości koszenia.
2.2 Sterowanie, 110/125 Combi Pro
2.2.1 Regulacja wysokości koszenia
Wysokość koszenia można ustawić w zakresie 25 i
90 mm.
Elektryczna regulacja wysokości koszenia
Ustawienie można dowolnie regulować za pomocą
przełącznika na maszynie.
Ręczna regulacja wysokości koszenia
Ustawienie można regulować dźwignią w zakresie
kilku stałych pozycji. Patrz rys. 1.
2.2.2 Przechylić do przodu
Tylną część platformy koszącej można podnieść o
12 mm, przesuwając dwie zawleczki o jeden otwór
niżej względem ustawienia podstawowego. Patrz
rys. 2.
2.2.3 Mocowanie tylne
Część tylna platformy koszącej jest zabezpieczona
bolcami przedstawionymi na rys. 2.
2.2.4 Mocowanie na podnośniku
elementów wyposażenia
dodatkowego
Platformę mocuje się na podnośniku elementów
wyposażenia dodatkowego za pomocą łańcucha i
karabińczyka.
Jeden karabińczyk służy do pozycji roboczej i
można go przesuwać w ogniwach łańcucha, aby
ustawić moc podnoszenia.
Drugi karabińczyk służy do położeniu mycia.
2.3 Sterowanie, 107 M HD
2.3.1 Regulacja wysokości koszenia
Wysokość koszenia można ustawić w zakresie 30 i
85 mm.
Elektryczna regulacja wysokości koszenia
Ustawienie można dowolnie regulować za pomocą
przełącznika na maszynie.
Ręczna regulacja wysokości koszenia
Ustawienie można regulować dźwignią w zakresie
kilku stałych pozycji. Patrz rys. 9.
69
PL
POLSKI
2.3.2 Przechylić do przodu
Tylną część platformy koszącej można podnieść o
12 mm, przesuwając dwie zawleczki o jeden otwór
niżej względem ustawienia podstawowego. Patrz
rys. 13.
2.3.3 Mocowanie tylne
Część tylna platformy koszącej jest zabezpieczona
bolcami przedstawionymi na rys. 13.
2.4 Sterowanie, 92/107 M
2.4.1 Regulacja wysokości koszenia
Wysokość koszenia można ustawić w zakresie 30 i
85 mm.
Ustawienie można regulować dźwignią w zakresie
kilku stałych pozycji. Patrz rys. 9.
2.4.2 Przechylić do przodu
Wysokość tylnej części platformy koszącej można
dowolnie regulować.
Każda linia (12:J) odpowiada zmianie wysokości o
5 mm.
Ustawienie blokuje się za pomocą wkrętów
(12:K).
2.4.3 Mocowanie tylne
Część tylna platformy koszącej jest zabezpieczona
zapadkami (12:L).
2.4.4 Mocowanie na podnośniku
elementów wyposażenia
dodatkowego
Platformę mocuje się na podnośniku elementów
wyposażenia dodatkowego za pomocą łańcucha i
karabińczyka.
Jeden karabińczyk służy do pozycji roboczej i
można go przesuwać w ogniwach łańcucha, aby
ustawić moc podnoszenia.
Drugi karabińczyk służy do położeniu mycia.
2.5 Sterowanie, 121 M
2.5.1 Regulacja wysokości koszenia
Wysokość koszenia można ustawić w zakresie 30 i
85 mm.
Elektryczna regulacja wysokości koszenia
Ustawienie można dowolnie regulować za pomocą
przełącznika na maszynie.
Ręczna regulacja wysokości koszenia
Ustawienie można regulować dźwignią w zakresie
kilku stałych pozycji (7:G).
2.5.2 Przechylić do przodu
Wysokość tylnej części platformy koszącej można
dowolnie regulować.
Ustawienie blokuje się za pomocą wkrętów (7:H).
70
2.5.3 Mocowanie tylne
Część tylna platformy koszącej jest zabezpieczona
bolcami (7:I).
3 MONTAŻ
3.1 Montaż 110/125 Combi Pro
1. Ustawić platformę koszącą przed maszyną.
2. Założyć następujące komponenty na obie osie
kół:
• Podkładka (3:B).
• Mocowanie platformy (3:C).
• Podkładka (3:B).
• Pierścień sprężysty (3:A).
3. Wyjąć zawleczki i podkładki po obu stronach.
Patrz rys. 2.
4. Wkręcić jedno ramię w drugie. Patrz rys. 4.
5. Zawiesić platformę koszącą na podnośniku
elementów wyposażenia dodatkowego. Patrz
rys. 14.
6. Jeśli platforma posiada elektryczną regulację
wysokości koszenia, należy podłączyć kabel do
prawego gniazda z przodu maszyny. Patrz rys.
15.
3.1.1 Pasek, 110/125 Combi Pro
Tylna część platformy koszącej powinna oprzeć
się o podłoże (nie powinna być uniesiona ani
zabezpieczona).
Pasek zakłada się w następujący sposób:
1. Ustawić maksymalną wysokość koszenia.
2. Zdjąć osłonę paska (5:E). Liczba na rysunku
wskazuje szerokość klucza.
3. Zdjąć prowadnicę paska (5:F).
4. Założyć pasek na koło pasowe maszyny
(16:M).
5. Założyć pasek na koło pasowe platformy
koszącej.
6. Chwycić dźwignię napinacza paska lewą ręką.
Pociągnąć za nią i założyć napinacz na
zewnętrzną stronę paska prawą ręką. Patrz rys.
16.
7. Założyć prowadnicę i osłonę paska. Patrz rys. 5.
8. Unieść i zabezpieczyć tylną część platformy
koszącej.
Maszyny z kołami 17”: Założyć podkładki i
zawleczki w górnym otworze. Patrz rys. 2.
Maszyny z kołami 16”: Założyć podkładki i
zawleczki w środkowym otworze. Patrz rys. 2.
POLSKI
3.2 Montaż 107 M HD, 121 M
1. Ustawić platformę koszącą przed maszyną.
2. Założyć następujące komponenty na obie osie
kół:
• Podkładka (3:B).
• Mocowanie platformy (3:C).
• Podkładka (3:B).
• Pierścień sprężysty (3:A).
3. Wyjąć bolce po obu stronach. Patrz rys. 7:I i
rys. 13.
4. Wkręcić jedno ramię w drugie. Patrz rys. 4.
5. Zawiesić platformę koszącą na podnośniku
elementów wyposażenia dodatkowego. Patrz
rys. 17.
6. Jeśli platforma posiada elektryczną regulację
wysokości koszenia, należy podłączyć kabel do
prawego gniazda z przodu maszyny. Patrz rys.
15.
3.2.1 Pasek, 107 M HD, 121 M
Tylna część platformy koszącej powinna oprzeć
się o podłoże (nie powinna być uniesiona ani
zabezpieczona).
Pasek zakłada się w następujący sposób:
1. Ustawić wysokość koszenia w pozycji
środkowej.
2. Zdjąć osłonę paska. Patrz rys. 8 i 10.Liczba na
rysunku wskazuje szerokość klucza.
3. Założyć pasek na koło pasowe maszyny
(16:M).
4. Założyć pasek na koło pasowe platformy
koszącej.
5. Chwycić dźwignię napinacza paska lewą ręką.
Pociągnąć za nią i założyć napinacz na
zewnętrzną stronę paska prawą ręką. Patrz rys.
16.
6. Założyć osłonę paska. Patrz rys. 8 i 10.
7. Unieść i zabezpieczyć tylną część platformy
koszącej.
107 M HD w maszynach z kołami 17”: Włożyć
zawleczki w trzeci otwór od góry. Patrz rys. 13.
107 M HD w maszynach z kołami 16”: Włożyć
zawleczki w czwarty otwór od góry. Patrz rys.
13.
121 M: Unieść i zainstalować zawleczki (7:I).
3.3 Montaż 92/107 M
1. Ustawić platformę koszącą przed maszyną.
2. Założyć następujące komponenty na obie osie
kół:
• Podkładka (11:B).
• Ramię platformy (11:D).
• Podkładka (11:B).
• Pierścień sprężysty (11:A).
PL
3. Założyć ramiona platformy w przednich
narożnikach platformy koszącej. Po dokręceniu
powinno być możliwe swobodne przesuwanie
tylnej części platformy koszącej w górę i w dół.
4. Zawiesić platformę koszącą na podnośniku
elementów wyposażenia dodatkowego. Patrz
rys. 17.
3.3.1 Pasek, 92/107 M
Tylna część platformy koszącej powinna oprzeć
się o podłoże (nie powinna być uniesiona ani
zabezpieczona).
Pasek zakłada się w następujący sposób:
1. Ustawić maksymalną wysokość koszenia.
2. Zdjąć osłonę paska. Patrz rys. 10. Liczba na
rysunku wskazuje szerokość klucza.
3. Założyć pasek na koło pasowe maszyny
(16:M).
4. Założyć pasek na koło pasowe platformy
koszącej.
5. Chwycić dźwignię napinacza paska lewą ręką.
Pociągnąć za nią i założyć napinacz na
zewnętrzną stronę paska prawą ręką. Patrz rys.
16.
6. Założyć osłonę paska. Patrz rys. 10.
7. Unieść platformę koszącą, aby zablokowała się
w zapadkach (12:L).
3.4 Ciśnienie w oponach
Ciśnienie powietrza w oponach należy ustawić w
następujący sposób:
Przód: 0,6 bar (9 psi).
Tył: 0,4 bar (6 psi).
3.5 Położenie wyjściowe
Aby zapewnić optymalną pracę platformy
koszącej należy ustawić ją w prawidłowym
położeniu wyjściowym. Platforma znajduje się w
położeniu wyjściowym, kiedy jej tylna krawędź
znajduje się 5 mm nad przednią krawędzią.
Oznacza to, że platforma jest przechylona w przód.
Ustawić platformę w położeniu wyjściowym,
zgodnie z poniższym opisem.
3.5.1 Położenie wyjściowe,
110/125 Combi Pro, 107 M HD
Platforma znajduje się w położeniu wyjściowym
po wykonaniu czynności opisanych w 3.1.1 i 3.2.1.
71
PL
POLSKI
3.5.2 Położenie wyjściowe,
92/107 M, 121 M
Ustawić platformy 92/107 M i 121 M w położeniu
wyjściowym w następujący sposób (patrz rys. 17):
1. Ustawić maszynę na równym podłożu.
Wymogi dotyczące równego podłoża: ±1 mm/
m. Przed ani za maszyną podłoże nie powinno
się obniżać.
2. W oponach powinno być prawidłowe ciśnienie
powietrza. Patrz 3.4.
3. Ustawić platformę w pozycji transportowej i
włożyć równą deskę pod platformę.
4. Umieścić przekładkę o wysokości 5 mm na
desce pod tylną krawędzią platformy koszącej i
opuścić ją do pozycji roboczej.
5. Odkręcić śrubki (7:H i 12:K), aby platforma
oparła się na desce i przekładce. Sprawdzić, czy
platforma nie jest przechylona względem
maszyny.
6. Dokręcić śrubki (7:H i 12:K) z momentem 22
Nm.
7. Umieścić platformę w pozycji transportowej i
wyjąć deskę.
4 UŻYWANIE MASZYNY
Sprawdzić, czy w koszonej trawie nie
ma żadnych ciał obcych, takich jak
kamienie, itp.
4.1 Wysokość koszenia
Najlepsze efekty uzyskuje się kosząc jedną trzecią
wysokości trawy od góry, tj. 2/3 wysokości trawy
pozostaje. Patrz rys. 19.
Jeśli trawa jest wysoka i wymaga znacznego
skrócenia, należy ją kosić dwukrotnie,
wykorzystując różne wysokości koszenia.
Jeśli powierzchnia trawnika jest nierówna, nie
należy stosować najniższej wysokości koszenia.
Grozi to uszkodzeniem noży o powierzchnię oraz
usunięciem górnej warstwy gleby trawnika.
4.2 Nachylenie
Tylną część platformy koszącej można unieść, aby
platforma była bardziej przechylona, niż zapewnia
to położenie wyjściowe. Nachylenie w
następujący sposób wpływa na wyniki koszenia.
4.2.1 Brak nachylenia
Ustawienie platformy w położeniu wyjściowym
zapewnia najlepsze użyźnianie i rozprowadzanie
skoszonej trawy. Zaleca się stosować je w
przypadku standardowej trawy.
72
4.2.2 Nachylenie
Kiedy platforma kosząca jest przechylona do
przodu, “Multiclip” jest zmniejszone, a skoszona
trawa jest rozrzucana lepiej.
Nachylenie do przodu zaleca się w przypadku
gęstszej trawy.
4.3 Wskazówki dotyczące koszenia
Aby zapewnić optymalne wyniki koszenia należy
przestrzegać poniższych wskazówek:
• Kosić często.
• Pracować z przepustnicą całkowicie otwartą.
• Trawa powinna być sucha.
• Używać ostrych noży.
• Utrzymywać spód platformy koszącej w
czystości.
4.4 110/125 Combi Pro
Model 110/125 Combi Pro potrafi kosić trawę na
dwa sposoby:
• Multiclip: kompostowanie i rozrzucanie.
• Wyrzutnik tylny: wyrzucanie trawy prosto za
platformą.
Platforma ma fabrycznie ustawioną opcję
użyźniania. Aby wyrzucać trawę prosto za
platformą należy wyjąć wtyczkę przedstawioną na
rys. 6.
Ustawić platformę w położeniu mycia (patrz 5.2),
aby wyjąć/włożyć wtyczkę.
5 KONSERWACJA
5.1 Przygotowanie
Wszystkie czynności serwisowe i konserwacyjne
należy przeprowadzać na nieruchomej maszynie z
wyłączonym silnikiem.
Zablokować koła maszyny, zaciągając
hamulec postojowy.
Zatrzymać silnik.
Uniemożliwić przypadkowe
uruchomienie silnika, zdejmując kabel
ze świecy zapłonowej i wyjmując
kluczyk ze stacyjki.
POLSKI
5.2 Położenie mycia
1. Zaciągnąć hamulec postojowy.
2. Ustawić podnośnik elementów wyposażenia
dodatkowego w położeniu transportowym.
3. Ustawić maksymalną wysokość koszenia.
4. 110/125 Combi Pro, 107 M HD, 121 M:
Odłączyć tylną część platformy koszącej,
wyjmując zawleczki i podkładki. Patrz rys. 2,
7:I i 13.
92/107 M: Unieść tylną część platformy
koszącej, odblokować zapadki (12:L) i opuścić.
5. Chwycić przednią krawędź platformy i unieść.
Zaczepić łańcuch, aby platforma była
skierowana pionowo w górę. Patrz rys. 20-23.
Kategorycznie zabrania się
uruchamiania silnika, kiedy platforma
znajduje się w położeniu mycia.
Ustawić model 110/125 Combi Pro w położeniu
wyjściowym zgodnie z 3.1.1, punkt 8.
Ustawić model 107 M HD w położeniu
wyjściowym zgodnie z 3.2.1, punkt 7.
Ustawić model 121 M w położeniu wyjściowym
zgodnie z 3.2.1, punkt 7.
Ustawić model 92/107 M w położeniu
wyjściowym zgodnie z 3.3.1, punkt 7.
5.3 Położenie serwisowe
1. Zaciągnąć hamulec postojowy.
2. Ustawić podnośnik elementów wyposażenia
dodatkowego w położeniu transportowym.
3. 110/125 Combi Pro, 92/107 M:
Ustawić maksymalną wysokość koszenia.
107 M HD, 121 M: Ustawić wysokość koszenia
w pozycji środkowej.
4. Jeśli platforma posiada elektryczną regulację
wysokości koszenia, należy odłączyć kabel od
maszyny. Patrz rys. 15.
5. 110/125 Combi Pro:
Wyjąć zawleczki i podkładki. Patrz rys. 2.
107 M HD:
Wyjąć zawleczki i podkładki. Patrz rys. 13.
92/107 M: Unieść tylną część platformy
koszącej, odblokować zapadki (12:L) i opuścić.
121 M:Odłączyć tylną część platformy
koszącej, wyjmując zawleczki (7:I).
6. Zdjąć osłonę paska. Patrz rys. 5:E, 8 i 10.
Liczba na rysunku wskazuje szerokość klucza.
7. Tylko 110/125 Combi Pro:
Zdjąć prowadnicę paska (5:F).
8. Chwycić dźwignię napinacza paska lewą ręką.
Pociągnąć za dźwignię i odczepić napinacz od
paska prawą ręką. Patrz rys. 16.
9. Zdjąć pas z koła pasowego platformy.
10.Chwycić przednią krawędź platformy i unieść.
Unieść do pozycji pionowej i oprzeć tylną
krawędź o podłoże. Patrz rys. 24.
PL
Ustawić model 110/125 Combi Pro w położeniu
wyjściowym zgodnie z 3.1.
Ustawić model 107 M HD w położeniu
wyjściowym zgodnie z 3.2.
Ustawić model 92/107 M w położeniu
wyjściowym zgodnie z 3.3.
Ustawić model 121 M w położeniu wyjściowym
zgodnie z 3.2.
5.4 Czyszczenie
Spód platformy należy czyścić po każdym użyciu.
Ustawić platformę w położeniu mycia.
Dokładnie wyczyścić spód platformy. Użyć myjki
wysokociśnieniowej, skrobaczki i/lub szczotki.
Kiedy powierzchnie będą całkowicie suche i
czyste, należy uzupełnić braki farby. Stosować
trwałą żółtą farbę do powierzchni metalowych do
użytku zewnętrznego.
5.5 Koła
110/125 Combi Pro jest wyposażony w dwie
smarowniczki (25:O) do wałków pionowych.
107 M HD jest wyposażony w dwie smarowniczki
do wałków pionowych (26:O) i dwie (26:N) do osi
kół.
Smarowniczki należy smarować smarem
uniwersalnym po 50 godzinach pracy.
5.6 Wymiana noży
Wymianę noża(y) należy
przeprowadzać w rękawicach
ochronnych, aby uniknąć skaleczeń.
Pamiętać, aby noże zawsze były naostrzone.
Zapewnia to najlepsze efekty koszenia.
Po kolizji zawsze należy sprawdzić, czy nóż nie
uległ uszkodzeniu. Jeśli system noży uległ
uszkodzeniu, wadliwe części należy wymienić.
Zawsze należy używać oryginalnych
części zamiennych. Nieoryginalne
części zamienne mogą powodować
ryzyko wystąpienia obrażeń ciała,
nawet jeśli pasują do maszyny.
Platforma jest wyposażona w noże występujące
następujących konfiguracjach:
• Oddzielne noże przykręcane do ramy. Patrz rys.
27.
• Pełny nóż. Patrz rys. 28-29.
73
PL
POLSKI
5.6.1 Oddzielne noże
Noże są wymienne. W trakcie wymiany należy
wymieniać oba noże na ramie, aby zachować
równowagę.
Moment obrotowy dokręcania:
Wkręty (27:P) - 24 Nm
Śruby bezpiecznikowe (27:Q) – 9,8 Nm
W razie kolizji śruby bezpiecznikowe (27:Q)
pękają, a noże odginają się do tyłu. W takim
przypadku należy założyć oryginalne śruby
bezpiecznikowe i dokręcić zgodnie z powyższym
opisem.
5.6.2 Pełny nóż, rys. 28-29
Pełny nóż wymienia się, kiedy ostrza ulegną
zużyciu.
Zamontować nowy nóż wybitym tekstem
skierowanym w dół.
Moment obrotowy dokręcania:
110 Combi Pro
24 Nm
125 Combi Pro
45 Nm
5.7 Synchronizacja, noże
Noże są zsynchronizowane w następujących
platformach:
• 92/107 M
• 107 M HD
• 121 M
Jeśli jedno ostrze mocno uderzy w twardy
przedmiot (np. kamień), pasek napędowy może
zacząć zużywać się nierównomiernie, zakłócając
synchronizację. Grozi to uderzeniem jednego noża
o drugi.
Prawidłowo skonfigurowane noże powinny być
ustawione pod kątem 90° jeden względem
drugiego. Patrz rys. 30.
Po kolizji zawsze należy sprawdzić
synchronizację.
W razie podejrzenia nieprawidłowej
synchronizacji należy skontaktować się z
autoryzowanym warsztatem firmy Stiga w sprawie
naprawy.
Noże w modelu 110/125 Combi Pro obracają się
swobodnie.
6 CZĘŚCI ZAMIENNE
Oryginalne części zamienne i akcesoria firmy
STIGA zostały zaprojektowane specjalnie dla
maszyn firmy STIGA. Należy pamiętać, ze
nieoryginalne części zamienne i akcesoria nie
zostały sprawdzone i zatwierdzone przez firmę
STIGA.
Używanie takich części i akcesoriów
może wpłynąć na działanie i
bezpieczeństwo maszyny. Firma
STIGA nie ponosi żadnej
odpowiedzialności za uszkodzenia lub
obrażenia ciała spowodowane przez
takie produkty.
7 REJESTRACJA PROJEKTU
Niniejszy produkt lub części są objęte następującą
rejestracją projektu:
Szwecja: 66 166
Niemcy: 499 11 740.9
Francja: 577 251-253, 577 439-443
USA: 435 564
5.8 Zabezpieczenie przed zużyciem
Spód platformy koszącej wyposażono w dwa
urządzenia zabezpieczające przez zużyciem. W
razie potrzeby można je wymienić.
Firma GGP zastrzega sobie prawo do
wprowadzania zmian w produkcie bez
powiadomienia.
74
w w w. s t i g a . c o m
GGP Sweden AB · Box 1006 · SE-573 28 T RANÅ S
