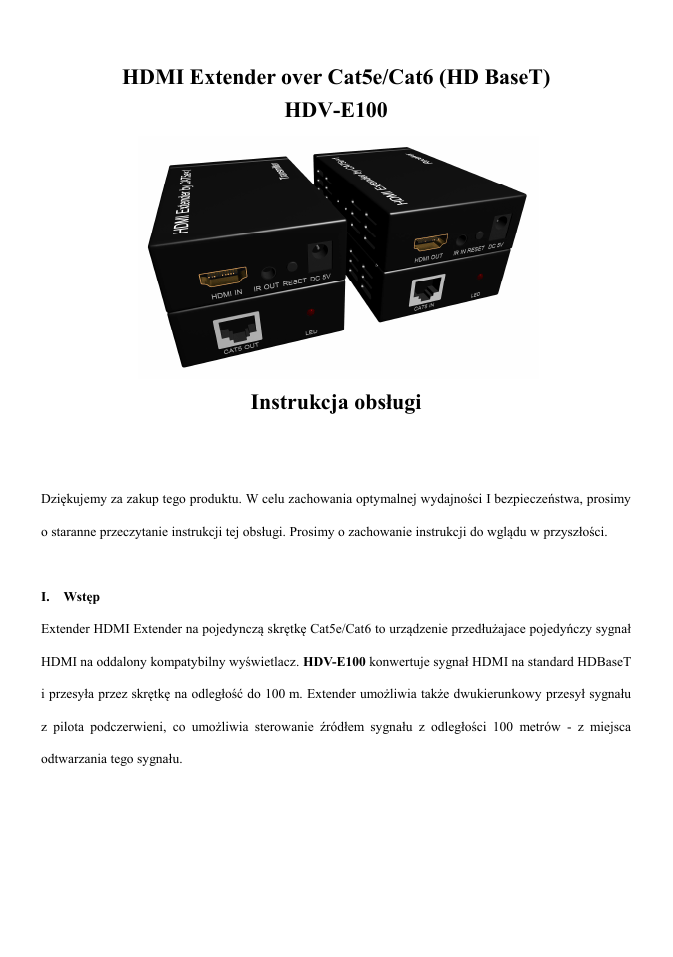

HDMI Extender over Cat5e/Cat6 (HD BaseT) HDV-E100

HDMI Extender over Cat5e/Cat6 (HD BaseT)
HDV-E100
Instrukcja obsługi
Dziękujemy za zakup tego produktu. W celu zachowania optymalnej wydajności I bezpieczeństwa, prosimy
o staranne przeczytanie instrukcji tej obsługi. Prosimy o zachowanie instrukcji do wglądu w przyszłości.
I.
Wstęp
Extender HDMI Extender na pojedynczą skrętkę Cat5e/Cat6 to urządzenie przedłużajace pojedyńczy sygnał
HDMI na oddalony kompatybilny wyświetlacz. HDV-E100 konwertuje sygnał HDMI na standard HDBaseT
i przesyła przez skrętkę na odległość do 100 m. Extender umożliwia także dwukierunkowy przesył sygnału
z pilota podczerwieni, co umożliwia sterowanie źródłem sygnału z odległości 100 metrów - z miejsca
odtwarzania tego sygnału.
II.
Cechy
1.
Urządzenia nie wymagają konfiguracji
2.
Obsługa funkcji PoE (Power over Ethernet) - wystarczy zasilanie tylko jednego z urządzeń,
drugie pobiera zasilanie z kabla cat5e/cat6. Pobór mocy przy użyciu PoE to mniej niż 10W.
3.
Extender wymaga do transmisji HDMI pojedynczego kabla UTP (Cat5e/cat6)
4.
Zasięg transmisji:
100 metrów: 1080P @60Hz36bit; 3D1080P@30Hz36bit;
70 metrów: 1080P @60Hz@48bit; 1080P @120Hz@24bit; 3D1080P@60Hz@36bit; 4K x
2K@30Hz@24bit.
5.
Obsługa HDMI v1.4
6.
Zgodność z HDCP
7.
Obsługa pełnej rozdzielczości HD: 1080p@60Hz@48 bit, 1080p@120Hz@24 bit, 3D
1080P60Hz oraz 4K x 2K@30Hz@24bit
8.
III.
Dwukierunkowa transmisja podczerwieni
Zawartość opakowania
1.
Nadajnik HDBaseT ------------------------------------------------------------------- 1PC
2.
Odbiornik HDBaseT ------------------------------------------------------------------ 1PC
3.
Nadajnik IR ---------------------------------------------------------------------------- 2PCS
4.
Odbiornik IR--------------------------------------------------------------------------- 2PCS
5.
Zasilacz12V2.5A ---------------------------------------------------------------------- 1PCS
6.
Instrukcja ------------------------------------------------------------------------------- 1PC
1
IV.
Specifications
Pasmo: 2,97 Gb/s
Wejścia/wyjścia - Nadajnik: 1x port HDMI / 1x port Ethernet, 1x IR nadajnik / 1x IR odbiornik
Wejścia/wyjścia - Odbiornik: 1x port Ethernet / 1x port HDMI, 1x IR nadajnik / 1x IR odbiornik
Zasilanie: D 12 V 2,5 A
Wymiary: 65 x 100 x 25 mm
Masa: 200 g (x2)
Temperatura pracy: 0 - 40 °C
Temperatura przechowywania: -20 - 60 °C
Wilgotność względna: 20 - 90%
Maksymalny pobór mocy: 20W
2
V.
Funkcje i obsługa
Nadajnik
1.
Złącze zasilania: Podłącz zasilacz 12V.
2.
Wyjście IR: Nadajnik IR kanał 1.
3.
Wejście IR: Nadajnik IR kanał 2.
4.
Wejście HDMI: Port wejściowy HDMI.
5.
Wyjście sygnałowe: Port wyjściowy transmisji w standardzie HDBaseT
6.
LINK LED: Świeci, gdy nawiązane zostanie połączenie mięędzy nadajnikiem a odbiornikiem.
Odbiornik
1.
Złącze zasilania: Podłącz zasilacz 12V.
2.
Wejście IR: Nadajnik IR kanał 1.
3.
Wyjście IR: Nadajnik IR kanał 2.
4.
Wyjście HDMI: Port wyjściowy HDMI.
5.
Wejście sygnałowe: Port wejściowy transmisji w standardzie HDBaseT
6.
LINK LED: Świeci, gdy nawiązane zostanie połączenie mięędzy nadajnikiem a odbiornikiem.
3
VI.
Przykład aplikacji
4
