K-control 4960 4965 4970

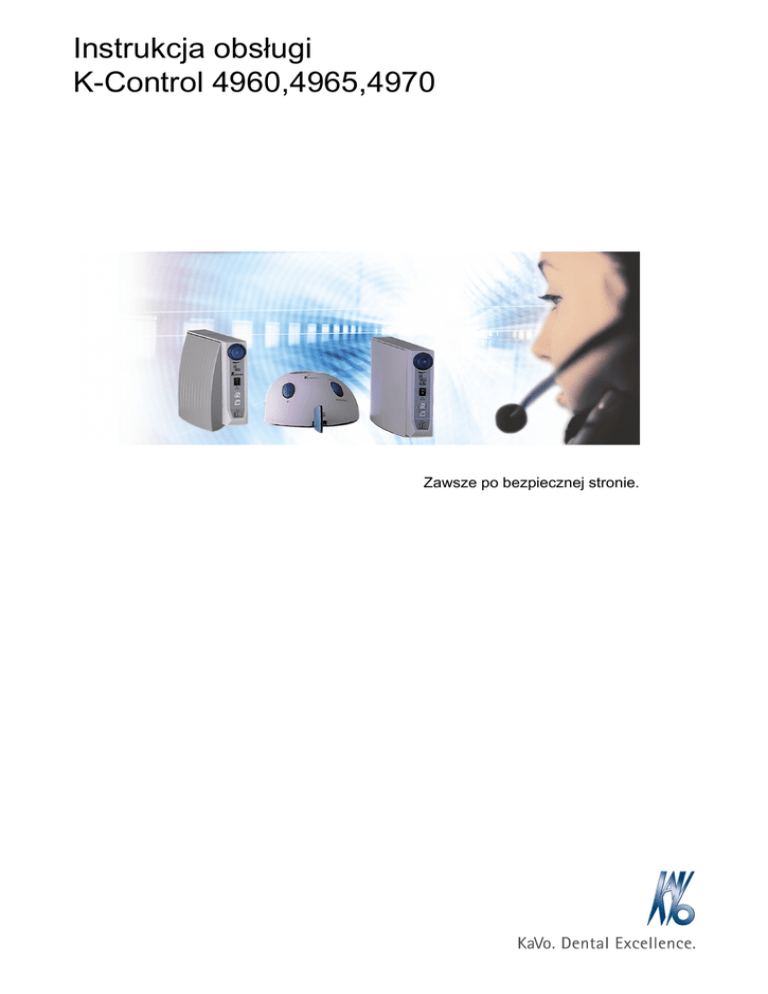

Instrukcja obsługi K-Control 4960,4965,4970 Zawsze po bezpiecznej stronie. Dystrybucja: KaVo Dental GmbH Bismarckring 39 D-88400 Biberach Tel. +49 7351 56-0 Faks +49 7351 56-1488 Producent: Kaltenbach & Voigt GmbH Bismarckring 39 D-88400 Biberach www.kavo.com Instrukcja obsługi K-Control 4960,4965,4970 Spis treści Spis treści 1 2 3 4 5 Wskazówki dla użytkownika ...................................................................................................................... 3 1.1 Instrukcje dla użytkownika ............................................................................................................... 3 1.1.1 Skróty ................................................................................................................................. 3 1.1.2 Symbole ............................................................................................................................. 3 1.1.3 Grupa docelowa ................................................................................................................ 3 1.2 Serwis .............................................................................................................................................. 4 1.3 Warunki gwarancji ........................................................................................................................... 4 1.4 Transport i przechowywanie ............................................................................................................ 4 1.4.1 Aktualnie obowiązujące rozporządzenie w sprawie opakowań .......................................... 4 1.4.2 Szkody transportowe .......................................................................................................... 5 1.4.3 Dane na opakowaniu: magazynowanie i transport ............................................................. 6 Bezpieczeństwo ........................................................................................................................................ 7 2.1 Opis wskazówek dotyczących bezpieczeństwa .............................................................................. 7 2.1.1 Symbol ostrzegawczy ......................................................................................................... 7 2.1.2 Struktura ............................................................................................................................. 7 2.1.3 Opis poziomów zagrożenia ................................................................................................ 7 2.2 Wskazówki dotyczące bezpieczeństwa ........................................................................................... 7 2.2.1 Informacje ogólne ............................................................................................................... 7 2.2.2 Informacje specyficzne dla produktu .................................................................................. 8 2.3 Przeznaczenie urządzenia – użytkowanie zgodne z przeznaczeniem ............................................ 9 2.3.1 Informacje ogólne ............................................................................................................... 9 2.3.2 Informacje specyficzne dla produktu ................................................................................ 10 Opis produktu .......................................................................................................................................... 11 3.1 Kolanowe urządzenie sterujące K-Control 4960 ........................................................................... 11 3.2 Stołowe urządzenie sterujące K-Control 4965 .............................................................................. 12 3.3 Nożne urządzenie sterujące K-Control TLC 4970 ......................................................................... 13 3.4 Tabliczki znamionowe ................................................................................................................... 13 3.5 Dane techniczne ............................................................................................................................ 14 3.6 Zakres dostawy ............................................................................................................................. 16 Uruchomienie .......................................................................................................................................... 17 4.1 Kombinacja: urządzenie sterujące – prostnica .............................................................................. 17 4.2 Napięcie znamionowe – częstotliwość znamionowa ..................................................................... 18 4.2.1 Podłączenie elektryczne ................................................................................................... 18 4.2.2 Dostosowanie napięcia .................................................................................................... 18 4.3 Miejsce ustawienia ........................................................................................................................ 18 4.3.1 Kolanowe urządzenie sterujące K-Control 4960 .............................................................. 18 4.3.2 Nożne urządzenie sterujące K-Control TLC 4970 ............................................................ 19 4.3.3 Stołowe urządzenie sterujące K-Control 4965 ................................................................. 19 Obsługa ................................................................................................................................................... 20 5.1 Obsługa kolanowe i stołowe urządzenie sterujące ........................................................................ 20 5.1.1 Ustawianie ograniczenia prędkości obrotowej ................................................................. 20 5.1.2 Ustawianie kierunku obrotów ........................................................................................... 20 5.1.3 Ustawienie prędkości obrotowej – kolanowe urządzenie sterujące .................................. 20 5.1.4 Ustawianie prędkości obrotowej na stołowym urządzeniu sterującym ............................ 21 5.2 Obsługa nożnego urządzenia sterującego ................................................................................... 21 5.2.1 Ustawianie ograniczenia prędkości obrotowej ................................................................. 21 5.2.2 Ustawianie kierunku obrotów ........................................................................................... 22 1/28 Instrukcja obsługi K-Control 4960,4965,4970 Spis treści 6 7 8 9 5.2.3 Ustawienie prędkości obrotowej ....................................................................................... 22 Usuwanie usterek .................................................................................................................................... 23 Wyposażenie dodatkowe ........................................................................................................................ 24 Deklaracja zgodności .............................................................................................................................. 25 Części zamienne ..................................................................................................................................... 26 9.1 Kolanowe urządzenie sterujące K-Control 4960 ........................................................................... 26 9.2 Stołowe urządzenie sterujące K-Control 4965 .............................................................................. 27 9.3 Nożne urządzenie sterujące K-Control TLC 4970 ......................................................................... 28 2/28 Instrukcja obsługi K-Control 4960,4965,4970 1 Wskazówki dla użytkownika | 1.1 Instrukcje dla użytkownika 1 Wskazówki dla użytkownika 1.1 Instrukcje dla użytkownika Wymagania Aby uniknąć błędów w obsłudze oraz zapobiec uszkodzeniom, przed pierwszym uruchomieniem produktu należy przeczytać niniejszą instrukcję obsługi. 1.1.1 Skróty Krótki opis IO IK IM IT TKB IEC IN KEM IO Objaśnienie Instrukcja obsługi Instrukcja konserwacji Instrukcja montażu Instrukcja dla techników Techniczna kontrola bezpieczeństwa International Electrotechnical Commission Instrukcja naprawy Kompatybilność elektromagnetyczna Instrukcja obróbki 1.1.2 Symbole Ważne informacje dla użytkowników i techników Znak CE (Communauté Européenne). Produkt opatrzony tym oznacze‐ niem spełnia wymogi odnośnych wytycznych europejskich, tzn. standar‐ dów obowiązujących na terenie Europy. Wymagana procedura Należy stosować się do instrukcji obsługi! Patrz rozdział "Bezpieczeństwo/symbol ostrzegawczy" Urządzenie WŁ., stan włączenia Urządzenie WYŁ., odłączenie od sieci zasilającej 1.1.3 Grupa docelowa Niniejszy dokument przeznaczony jest dla techników dentystycznych i personelu laboratoryjnego. 3/28 Instrukcja obsługi K-Control 4960,4965,4970 1 Wskazówki dla użytkownika | 1.2 Serwis 1.2 Serwis Telefon serwisowy: +49 7351 56-1600 [email protected] Przy zapytaniach należy zawsze podawać numer seryjny produktu! Więcej informacji można znaleźć na www.kavo.com 1.3 Warunki gwarancji Na podstawie ważnych warunków dostawy i płatności KaVo, KaVo zapewnia sprawne działanie urządzenia oraz brak wad materiałowych i produkcyjnych na okres 12 miesięcy od daty sprzedaży potwierdzonej przez sprzedawcę. Przy uzasadnionych reklamacjach gwarancja KaVo obejmuje bezpłatną dostawę zastępczą lub naprawę. Gwarancja nie obejmuje uszkodzeń oraz ich konsekwencji, powstałych lub mogą‐ cych powstać w wyniku naturalnego zużycia, nieprawidłowej obsługi, czyszczenia i konserwacji, nieprzestrzegania przepisów dotyczących obsługi, konserwacji i podłączania urządzenia, korozji, zanieczyszczeń w układzie zasilania powietrzem lub wodą, a także w wyniku działania czynników chemicznych i elektrycznych, które nie są dopuszczalne zwyczajowo lub przepisami zakładowymi. Odpowiedzialność gwarancyjna nie obejmuje lamp, światłowodów i włókien świat‐ łowodowych, elementów szklanych, części gumowych oraz trwałości kolorów two‐ rzyw sztucznych. Prawa gwarancyjne wygasają w przypadku stwierdzenia uszkodzeń lub ich kon‐ sekwencji powstałych w wyniku samodzielnych napraw lub zmian konstrukcyj‐ nych produktu. Roszczenia gwarancyjne należy niezwłocznie zgłosić do KaVo w formie pisemnej. Do zgłoszenia należy dołączyć kopię rachunku lub dokumentu dostawy, z którego można odczytać numer produkcyjny. Oprócz gwarancji zastosowanie mają rów‐ nież roszczenia z tytułu gwarancji kupującego, przy czym termin gwarancji wynosi 12 miesięcy. 1.4 Transport i przechowywanie 1.4.1 Aktualnie obowiązujące rozporządzenie w sprawie opakowań Wskazówki Dotyczy tylko Republiki Federalnej Niemiec. Prawidłowa utylizacja i recykling opakowań odbywa się zgodnie z obowiązującym rozporządzeniem o zakładach utylizacji/firmach recyklingowych w ramach syste‐ mu przyjmowania opakowań. Firma KaVo posiada licencję na swoje opakowania sprzedażowe z takim przeznaczeniem. Prosimy o przestrzeganie miejscowego publicznego systemu utylizacji. 4/28 Instrukcja obsługi K-Control 4960,4965,4970 1 Wskazówki dla użytkownika | 1.4 Transport i przechowywanie 1.4.2 Szkody transportowe W Niemczech Jeśli w trakcie dostawy zauważone zostały uszkodzenia opakowania, należy po‐ stępować następująco: 1. Adresat musi opisać stratę lub uszkodzenie na potwierdzeniu odbioru. Odbior‐ ca i pracownik firmy transportowej podpisują uzupełnione potwierdzenie od‐ bioru. 2. Pozostawić produkt i opakowanie w stanie niezmienionym. 3. Nie używać produktu. 4. Zgłosić szkody w firmie transportowej. 5. Zgłosić szkodę do firmy KaVo. 6. W żadnym wypadku bez wcześniejszych ustaleń nie odsyłać uszkodzonego produktu do firmy KaVo. 7. Odesłać do firmy KaVo podpisane potwierdzenie odbioru. Jeśli produkt został uszkodzony, przy czym podczas dostawy nie stwierdzono uszkodzenia opakowania, należy postępować w sposób następujący: 1. Zgłosić szkodę niezwłocznie, najpóźniej w 7 dniu po dostawie do firmy. 2. Zgłosić szkodę do firmy KaVo. 3. Pozostawić produkt i opakowanie w stanie niezmienionym. 4. Nie używać uszkodzonego produktu. Wskazówki Jeżeli odbiorca nie spełni zobowiązania, które odnosi się do niego zgodnie z po‐ wyższym postanowieniem, szkoda jest uważana za powstałą dopiero po przeka‐ zaniu produktu (zgodnie z ADSp. art. 28). Poza obszarem Niemiec Wskazówki Firma KaVo nie odpowiada za szkody powstałe w trakcie transportu. Przesyłkę należy sprawdzić natychmiast po jej otrzymaniu! Jeśli w trakcie dostawy zauważone zostały uszkodzenia opakowania, należy po‐ stępować następująco: 1. Adresat musi opisać stratę lub uszkodzenie na potwierdzeniu odbioru. Odbior‐ ca i pracownik firmy transportowej podpisują uzupełnione potwierdzenie od‐ bioru. Odbiorca może rościć sobie prawa do odszkodowania od firmy transportowej tylko na podstawie tak wykonanego odbioru. 2. Pozostawić produkt i opakowanie w stanie niezmienionym. 3. Nie używać produktu. Jeśli produkt został uszkodzony, przy czym podczas dostawy nie stwierdzono uszkodzenia opakowania, należy postępować w sposób następujący: 1. Zgłosić szkody niezwłocznie, najpóźniej w 7 dniu po dostawie do firmy. 2. Pozostawić produkt i opakowanie w stanie niezmienionym. 3. Nie używać uszkodzonego produktu. 5/28 Instrukcja obsługi K-Control 4960,4965,4970 1 Wskazówki dla użytkownika | 1.4 Transport i przechowywanie Wskazówki Jeżeli odbiorca nie spełni zobowiązania, które odnosi się do niego zgodnie z po‐ wyższym postanowieniem, szkoda jest uważana za powstałą dopiero po przeka‐ zaniu produktu (zgodnie z ustawą CMR. rozdział 5, art. 30). 1.4.3 Dane na opakowaniu: magazynowanie i transport Wskazówki Zachować opakowanie na wypadek konieczności odesłania urządzenia do serwi‐ su. Symbole wydrukowane na zewnątrz są informacjami dotyczącymi transportu i składowania i mają następujące znaczenie: Transport w pozycji pionowej; góra tak jak wskazuje strzałka! Chronić przed uderzeniami! Chronić przed wilgocią! Dopuszczalna wysokość stosu Zakres temperatur Wilgotność powietrza Ciśnienie powietrza 6/28 Instrukcja obsługi K-Control 4960,4965,4970 2 Bezpieczeństwo | 2.1 Opis wskazówek dotyczących bezpieczeństwa 2 Bezpieczeństwo 2.1 Opis wskazówek dotyczących bezpieczeństwa 2.1.1 Symbol ostrzegawczy Symbol ostrzegawczy 2.1.2 Struktura NIEBEZPIECZEŃSTWO Wprowadzenie opisuje rodzaje i źródła zagrożeń. Rozdział ten przedstawia ewentualne skutki niestosowania się do instrukcji ob‐ sługi. ▶ Opcjonalny krok postępowania opisuje środki, których podjęcie jest niezbęd‐ ne dla uniknięcia zagrożenia. 2.1.3 Opis poziomów zagrożenia Aby zapobiec zniszczeniu mienia i obrażeniom ciała, w niniejszym dokumencie podzielono wskazówki dotyczące bezpieczeństwa na trzy poziomy zagrożenia. OSTROŻNIE OSTROŻNIE Oznacza sytuację niebezpieczną, która może prowadzić do uszkodzenia produk‐ tu albo lekkich lub umiarkowanych obrażeń. OSTRZEŻENIE OSTRZEŻENIE Oznacza sytuację niebezpieczną, która może prowadzić do ciężkich lub śmier‐ telnych obrażeń. NIEBEZPIECZEŃSTWO NIEBEZPIECZEŃSTWO Oznacza sytuację znacznego zagrożenia w sytuacji, która może bezpośrednio prowadzić do ciężkich lub śmiertelnych obrażeń. 2.2 Wskazówki dotyczące bezpieczeństwa 2.2.1 Informacje ogólne Wskazówki Produkt może być używany tylko przez fachowy i wyszkolony personel! 7/28 Instrukcja obsługi K-Control 4960,4965,4970 2 Bezpieczeństwo | 2.2 Wskazówki dotyczące bezpieczeństwa Przed każdym użytkowaniem urządzenia kompetentny użytkownik musi być pe‐ wien bezpieczeństwa funkcjonowania i poprawnego stanu urządzenia. NIEBEZPIECZEŃSTWO Ryzyko wybuchu. Zagrożenie dla życia. ▶ Produktu KaVo nie wolno ustawiać i używać w obszarach zagrożonych wy‐ buchem. OSTROŻNIE Niefachowa konserwacja lub naprawa produktu Uszkodzenie produktu. ▶ Prace naprawcze i konserwacyjne części elektronicznych i urządzeń mogą być wykonywane tylko przez specjalistów albo przez techników przeszkolo‐ nych przez KaVo! ▶ Stosować tylko oryginalne części zamienne KaVo! Obowiązkiem użytkownika jest: ▪ stosowanie wyłącznie sprawnych narzędzi pracy, ▪ ochrona siebie i osób trzecich przed zagrożeniami. Uprawnienia do naprawy i konserwacji produktów KaVo posiadają: ▪ Technicy oddziałów KaVo, posiadający odpowiednie przeszkolenie w zakresie produktu. ▪ Technicy autoryzowanych dealerów KaVo, specjalnie przeszkoleni przez Ka‐ Vo. KaVo nie ponosi odpowiedzialności za szkody spowodowane przez: ▪ wpływy zewnętrzne, złą jakość mediów lub wadliwą instalację. ▪ opieranie się na błędnych informacjach. ▪ niefachowo wykonane naprawy. Wskazówki Powstające odpady należy zutylizować w sposób bezpieczny dla człowieka i śro‐ dowiska, z uwzględnieniem obowiązujących przepisów w danym kraju. Na pytania dotyczące odpowiedniej utylizacji produktów KaVo odpowiada filia KaVo. 2.2.2 Informacje specyficzne dla produktu OSTRZEŻENIE Urazy lub uszkodzenia spowodowane uszkodzonymi elementami funkcjonalny‐ mi. Jeżeli uszkodzone są elementy funkcjonalne, może to spowodować dalsze usz‐ kodzenia lub urazy osób. ▶ Przerwaźć pracę i usunąć uszkodzenie, lub też powiadomić technika serwi‐ sowego! ▶ Przewody elektrod i stosowane wyposażenie dodatkowe należy skontrolo‐ wać pod kątem ewentualnych uszkodzeń izolacji. 8/28 Instrukcja obsługi K-Control 4960,4965,4970 2 Bezpieczeństwo | 2.3 Przeznaczenie urządzenia – użytkowanie zgodne z przeznaczeniem OSTROŻNIE Uszkodzenia spowodowane przez ciecze. Awarie podzespołów elektrycznych. ▶ Chronić otwory w urządzeniu przez zalaniem cieczami. ▶ Usunąć ciecze z wnętrza urządzenia. OSTROŻNIE Przedwczesne zużycie i zakłócenia funkcjonowania urządzenia spowodowane niewłaściwą konserwacją. Skrócona żywotność produktu. ▶ Należy przeprowadzać regularne prace konserwacyjne! 2.3 Przeznaczenie urządzenia – użytkowanie zgodne z przezna‐ czeniem 2.3.1 Informacje ogólne Wskazówki Produkt może być używany tylko przez fachowy i wyszkolony personel! Produkt ten dopuszczony jest do użytku tylko w pomieszczeniach zamkniętych. Produkt KaVo przeznaczony jest wyłącznie dla techniki dentystycznej, przemysłu i rzemiosła. Każde inne zastosowanie jest niedozwolone. Użytkowanie zgodnie z przeznaczeniem obejmuje także przestrzeganie wszyst‐ kich wskazówek instrukcji obsługi oraz przestrzeganie przeglądów i konserwacji. Podczas użytkowania należy przestrzegać przepisów krajowych, a zwłaszcza: ▪ obowiązujących przepisów BHP ▪ obowiązujących przepisów dotyczących zapobiegania wypadkom Przed każdym użytkowaniem urządzenia kompetentny użytkownik musi być pe‐ wien bezpieczeństwa funkcjonowania i poprawnego stanu urządzenia. Utylizacja urządzeń elektronicznych i elektrycznych Wskazówki Na podstawie Dyrektywy WE 2002/96, dotyczącej zużytych urządzeń elektrycz‐ nych i elektronicznych stwierdza się, że niniejszy produkt podlega wymienionej dyrektywie i na terenie Europy należy zastosować wobec niego specjalny spo‐ sób utylizacji. Bliższych informacji udzielają firma KaVo (www.kavo.com) lub sklepy ze sprzę‐ tem dentystycznym. W celu ostatecznej utylizacji należy zwrócić się do: 9/28 Instrukcja obsługi K-Control 4960,4965,4970 2 Bezpieczeństwo | 2.3 Przeznaczenie urządzenia – użytkowanie zgodne z przeznaczeniem Niemcy Aby oddać do utylizacji sprzęt elektryczny, należy postępować zgodnie z następu‐ jącą procedurą: 1. Na stronie internetowej www.enretec.de firmy enretec GmbH w punkcie menu eom należy odnaleźć formularz zlecenia utylizacji do pobrania lub formularz zlecenia online. 2. Wypełniony formularz należy przesłać do firmy enretec GmbH poprzez stronę internetową lub faksem na numer +49 (0) 3304 3919 590. W sprawach związanych z realizacją zlecenia utylizacji lub pytań można po‐ nadto kontaktować się z firmą w następujacy sposób: telefonicznie: +49 (0) 3304 3919 500 pocztą elektroniczną: [email protected] oraz pod adresem: enretec GmbH, Geschäftsbereich eomRECYCLING Kanalstraße 17 16727 Velten 3. Państwa urządzenie niezamontowane na stałe zostanie odebrane z gabinetu, a urządzenie zamontowane na stałe z chodnika przed gabinetem po uzgod‐ nieniu terminu. Koszty demontażu, transportu oraz opakowania ponosi właściciel/użytkownik urządzenia. Pozostałe kraje (UE) Informacje o utylizacji specyficzne dla danego kraju można uzyskać w punkcie sprzedaży sprzętu stomatologicznego. Międzynarodowo 2.3.2 Informacje specyficzne dla produktu OSTROŻNIE Nieodpowiednia liczba obrotów. Uszkodzenie produktu. Problemy z obróbką materiału obrabianego. ▶ Przed każdym włączeniem należy skontrolować nastawioną liczbę obrotów! 10/28 Instrukcja obsługi K-Control 4960,4965,4970 3 Opis produktu | 3.1 Kolanowe urządzenie sterujące K-Control 4960 3 Opis produktu 3.1 Kolanowe urządzenie sterujące K-Control 4960 Kolanowe urządzenie sterujące K-Control 4960 ① Przełącznik „Prędkość obrotowa” ② Kolanowy panel przełączający ③ Włącznik sieciowy ④ Przycisk „Kierunek obrotów” (ruch w lewo ograniczony do maks. 5000 min-1) ⑤ Przycisk „Ograniczenie prędkości obrotowej” ⑥ Wyświetlacz (wskaźnik prędkości obrotowej i numeru błędu) 11/28 ⑦ Podstawa bezpiecznika z możliwoś‐ cią dostosowania napięcia ⑧ Gniazdko wtykowe silnika (4-biegu‐ nowe) ⑨ Gniazdo rozrusznika do włącznika nożnego (5-biegunowe) ⑩ Szyna do powieszenia ⑪ Puszka przewodów sterowania (przyłącze odsysania) Instrukcja obsługi K-Control 4960,4965,4970 3 Opis produktu | 3.2 Stołowe urządzenie sterujące K-Control 4965 3.2 Stołowe urządzenie sterujące K-Control 4965 Stołowe urządzenie sterujące K-Control 4965 ① Przełącznik „Prędkość obrotowa” ② Włącznik sieciowy ③ Przycisk „Kierunek obrotów” (ruch w lewo ograniczony do maks. 5000 min-1) ④ Przycisk „Ograniczenie prędkości obrotowej” ⑤ Wyświetlacz (wskaźnik prędkości obrotowej i numeru błędu) 12/28 ⑥ Podstawa bezpiecznika z możliwoś‐ cią dostosowania napięcia ⑦ Gniazdko wtykowe silnika (4-biegu‐ nowe) ⑧ Gniazdko wtykowe startera (5-bie‐ gunowe) ⑨ Włącznik nożny) ⑩ Puszka przewodów sterowania (przyłącze odsysania) Instrukcja obsługi K-Control 4960,4965,4970 3 Opis produktu | 3.3 Nożne urządzenie sterujące K-Control TLC 4970 3.3 Nożne urządzenie sterujące K-Control TLC 4970 Nożne urządzenie sterujące K-Control TLC 4970 ① Dioda „Usterka” ② Przełącznik „Kierunek obrotów” (ruch w lewo ograniczony do maks. 5000 min-1) ③ Gniazdo rozrusznika do włącznika nożnego (5-biegunowe) 3.4 Tabliczki znamionowe Tabliczka znamionowa kolanowego urządzenia sterującego K-Control 4960 Tabliczka znamionowa stołowego urządzenia ste‐ rującego K-Control 4965 13/28 ④ Przełącznik „Ograniczenie prędkoś‐ ci obrotowej” ⑤ Dźwignia nożna ⑥ Gniazdko wtykowe silnika (4-biegu‐ nowe) Instrukcja obsługi K-Control 4960,4965,4970 3 Opis produktu | 3.5 Dane techniczne Tabliczka znamionowa nożnego urządzenia steru‐ jącego K-Control 4970 Typ SN REF Typ urządzenia Rok produkcji – numer serii Numer materiału Znak GS Oznaczenie CE Oznaczenie VDE Oznaczenie CSA Informacja o utylizacji patrz także: Użytkowanie zgodne z przeznacze‐ niem Tryb roboczy Stosować się do zaleceń zawartych w instrukcji obsługi 3.5 Dane techniczne Szerokość 95 mm Głębokość 280 mm Wysokość 235 mm Waga 3000 g Szerokość 95 mm Głębokość 280 mm Wysokość 235 mm Waga 3000 g Napięcia znamionowe Zakres napięcia 100 do 240 V AC, 50 do 60 Hz Moc znamionowa maks. 220 W 14/28 Instrukcja obsługi K-Control 4960,4965,4970 3 Opis produktu | 3.5 Dane techniczne Kategoria nadmiernego naprężenia II Odchylenia napięcia sieciowego < ± 10 % Zakres liczby obrotów Bieg w prawo K 5 Prostnica silnikowa 1 000 - 35 000 min-1 K 9 Prostnica silnikowa 1 000 - 25 000 min-1 K 11 Prostnica silnikowa 1 000 - 40 000 min-1 K 12 Prostnica silnikowa 1 000 - 50 000 min-1 K ERGOgrip 1 000 - 50 000 min-1 K-POWERgrip 1 000 - 50 000 min-1 K ERGOgrip 50 000 min-1 Tryb przerwania pracy Maksymalny czas włączenia 2 minuty/wł. Czas chłodzenia 8 minut/wył. Dopuszczalny zakres temperatury oto‐ czenia +5 ° do +40 °C Wilgotność dopuszczalna do maks. względnej 80% (nie skondensowana) Stopień zanieczyszczenia 2 Ciśnienie powietrza 700 hPa do 1060 hPa Maks. wysokość 2000 m NN Warunki transportu i przechowywania Zakres temperatur: -20°C do +70°C Wilgotność względna: 5 % do 95 % (nie powodująca kondensacji) Ciśnienie powietrza: 700 hPa do1060 hPa Wskazówki Wyjście przekaźnika i wyjście sterowania odsysania: Wolno przyłączać tylko urządzenia, które spełniają normę DIN EN 61010-1! 15/28 Instrukcja obsługi K-Control 4960,4965,4970 3 Opis produktu | 3.6 Zakres dostawy 3.6 Zakres dostawy ▪ Kolanowe urządzenie sterujące K-Control 4960: – Kolanowe urządzenie sterujące – Przewód sieciowy – Instrukcja obsługi ▪ Stołowe urządzenie sterujące K-Control 4965: – Stołowe urządzenie sterujące – Przewód sieciowy – Instrukcja obsługi ▪ Nożne urządzenie sterujące K-Control 4970: – Nożne urządzenie sterujące – Przewód sieciowy – Instrukcja obsługi 16/28 Instrukcja obsługi K-Control 4960,4965,4970 4 Uruchomienie | 4.1 Kombinacja: urządzenie sterujące – prostnica 4 Uruchomienie Wskazówki Mocno wychłodzone wyroby należy przed uruchomieniem doprowadzić do tem‐ peratury od 20°C do 25°C. Należy unikać zraszania Wskazówki Przy otwartym zacisku kątnica jest unieruchomiona i przy nie zamierzonej pracy urządzenie sterujące przełącza się na zakłócenie działania. Kombinacja prostnicy z urządzeniem sterującym musi być dopuszczona przez KaVo. Wskazówki Nie przykrywać otworów do chłodzenia. 4.1 Kombinacja: urządzenie sterujące – prostnica 17/28 Instrukcja obsługi K-Control 4960,4965,4970 4 Uruchomienie | 4.2 Napięcie znamionowe – częstotliwość znamionowa W połączeniu z urządzeniami sterującymi K-Control 4960 ①, 4965 ② i 4970 ③ można używać następujących prostnic: ▪ K-POWERgrip 4944 ▪ K5plus 4910 ▪ K5plus 4911 ▪ K9 4930 ▪ K9 950 ▪ K9 955 ▪ K9 960 ▪ K9 970 ▪ K9 4930 ▪ K10 4950 ▪ K11 4990 ▪ K12 4940 ▪ K-ERGOgrip 4944 4.2 Napięcie znamionowe – częstotliwość znamionowa 4.2.1 Podłączenie elektryczne ▶ Należy sprawdzić czy napięcie znamionowe i częstotliwość znamionowa zga‐ dzają się z danymi na tabliczce znamionowej. 4.2.2 Dostosowanie napięcia ▶ Wyjąć podstawę bezpiecznika ①. Wyjąć obsadę ③ wraz z bezpiecznikiem ②. ▶ Obracać obsadę ③, aż w okienku ④ podstawy bezpiecznika ① widoczne bę‐ dzie wymagane napięcie znamionowe. 4.3 Miejsce ustawienia 4.3.1 Kolanowe urządzenie sterujące K-Control 4960 ▶ Wywiercić otwory na szynę do powieszenia z boku szafki na materiały. ▶ Szynę przykręcić i przymocować kolanowe urządzenie sterujące do szyny. ▶ Włożyć prostnicę do urządzenia sterującego i mocno dokręcić. ▶ Wtyczkę włożyć do tego celu przewidzianego, łatwo dostępnego, zainstalowa‐ nego zgodnie z przepisami i uziemionego gniazdka. 18/28 Instrukcja obsługi K-Control 4960,4965,4970 4 Uruchomienie | 4.3 Miejsce ustawienia 4.3.2 Nożne urządzenie sterujące K-Control TLC 4970 ▶ Wtyczkę włożyć do tego celu przewidzianego, łatwo dostępnego, zainstalowa‐ nego zgodnie z przepisami i uziemionego gniazdka. ▶ Położyć urządzenie sterujące nożne na podłodze. ▶ Włożyć prostnicę do urządzenia sterującego i mocno dokręcić. Wskazówki Przy urządzeniach bez wbudowanego włącznika sieciowego rozłączenie od sieci zasilającej następuje poprzez wyciągnięcie wtyczki sieciowej względnie wtyczki urządzenia. 4.3.3 Stołowe urządzenie sterujące K-Control 4965 ▶ Ustawić stołowe urządzenie sterujące na miejsce pracy. Ustawić włącznik nożny 4620 na podłodze pod miejscem pracy. ▶ Włożyć prostnicę i włącznik nożny 4920 i dokręcić. ▶ Wtyczkę włożyć do tego celu przewidzianego, łatwo dostępnego, zainstalowa‐ nego zgodnie z przepisami i uziemionego gniazdka. 19/28 Instrukcja obsługi K-Control 4960,4965,4970 5 Obsługa | 5.1 Obsługa kolanowe i stołowe urządzenie sterujące 5 Obsługa Wskazówki Przy otwartym zacisku kątnica jest unieruchomiona i przy nie zamierzonej pracy urządzenie sterujące przełącza się na zakłócenie działania. Kombinacja prostnicy z urządzeniem sterującym musi być dopuszczona przez KaVo. 5.1 Obsługa kolanowe i stołowe urządzenie sterujące 5.1.1 Ustawianie ograniczenia prędkości obrotowej ▶ Włączyć urządzenie. Ustawione jest ograniczenie prędkości obrotowej do 30 000 min-1. Dioda przycisku „Ograniczenie prędkości obrotowej” nie świeci się. 5.1.2 Ustawianie kierunku obrotów ▶ W celu zmiany kierunku obrotów prostnicy nacisnąć przycisk „Kierunek obro‐ tów”. Ruch w prawo: dioda przycisku „Kierunek obrotów” nie świeci. Ograniczenie prędkości obrotowej jest zależne od ustawienia fabrycznego. Ruch w lewo: dioda przycisku „Kierunek obrotów” świeci. Prędkość obrotowa jest ograniczona do 5000 min-1. 5.1.3 Ustawienie prędkości obrotowej – kolanowe urządzenie ste‐ rujące ▶ Za pomocą przełącznika „Prędkość obrotowa” ① ustawić żądaną maksymalną prędkość obrotową. Prędkość obrotowa wskazywana jest na wyświetlaczu ③. 20/28 Instrukcja obsługi K-Control 4960,4965,4970 5 Obsługa | 5.2 Obsługa nożnego urządzenia sterującego ▶ Nacisnąć kolanowy panel przełączający ②, aby bezstopniowo ustawić żądaną prędkość obrotową. Prędkość obrotową prostnicy można regulować w zakresie pomiędzy 1000 min-1 i żądaną maksymalną prędkością obrotową. 5.1.4 Ustawianie prędkości obrotowej na stołowym urządzeniu ste‐ rującym ▶ Za pomocą przełącznika „Prędkość obrotowa” ① ustawić żądaną maksymalną prędkość obrotową. Prędkość obrotowa wskazywana jest na wyświetlaczu ②. ▶ Wcisnąć włącznik nożny ③. Prostnica zacznie się obracać z ustawioną maksymalną prędkością obrotową. 5.2 Obsługa nożnego urządzenia sterującego 5.2.1 Ustawianie ograniczenia prędkości obrotowej ▶ Przesunąć dźwignię nożną w lewo aż do oporu. ▶ Ustawić przełącznik „Ograniczenie prędkości obrotowej” w położeniu „30000”, aby ustawić ograniczenie prędkości obrotowej na maks. 30000 min-1. ▶ Ustawić przełącznik „Ograniczenie prędkości obrotowej” w położeniu „max”, aby anulować ograniczenie prędkości obrotowej. 21/28 Instrukcja obsługi K-Control 4960,4965,4970 5 Obsługa | 5.2 Obsługa nożnego urządzenia sterującego 5.2.2 Ustawianie kierunku obrotów ▶ Ustawić przełącznik „Kierunek obrotów” w położeniu „R”, aby ustawić ruch w prawo. Obowiązuje wstępnie ustawione ograniczenie prędkości obrotowej. ▶ Ustawić przełącznik „Kierunek obrotów” w położeniu „L”, aby ustawić ruch w lewo. Prędkość obrotowa jest ograniczona do 5000 min-1. 5.2.3 Ustawienie prędkości obrotowej ▶ Aby zwiększyć prędkość obrotową, przesunąć dźwignię nożną w prawo. ▶ Aby zmniejszyć prędkość obrotową, przesunąć dźwignię nożną w lewo. Po przesunięciu dźwigni nożnej w lewo aż do oporu prostnica silnikowa zosta‐ nie zatrzymana. 22/28 Instrukcja obsługi K-Control 4960,4965,4970 6 Usuwanie usterek 6 Usuwanie usterek Wskazówki Na urządzeniu sterującym kolanowym i stołowym wskazanie usterki widoczne jest na wyświetlaczu razem z napisem „ERROR”. Przy tym wyświetlany jest wskaźnik liczby obrotów i momentu obrotowego. Komunikat błędu (numer) pod‐ aje informację o możliwej przyczynie usterki. 23/28 Instrukcja obsługi K-Control 4960,4965,4970 7 Wyposażenie dodatkowe 7 Wyposażenie dodatkowe Obraz 24/28 Informacje skrócone Włącznik nożny Nr mat. 0.617.0460 Schowek na prostnicę 1.005.3460 Instrukcja obsługi K-Control 4960,4965,4970 8 Deklaracja zgodności 8 Deklaracja zgodności 25/28 Instrukcja obsługi K-Control 4960,4965,4970 9 Części zamienne | 9.1 Kolanowe urządzenie sterujące K-Control 4960 9 Części zamienne 9.1 Kolanowe urządzenie sterujące K-Control 4960 0.200.6529 0.200.6528 0.642.0272 0.245.5015 0.642.0252 0.260.9677 0.642.0282 K control 30 n max x1000/min 0.642.0561 F 6,3A 250V 0.221.91 16 0.223.2801 0.692.9021 230 100 0.223.0050 0.223.2735 0.642.0661 120 0.696.0221 AT 1.002.6852 0.692.9051 0.642.0561 0.692.9031 0.692.9041 0.223.4142 DE 0.692.6881 CH 0.692.6891 USA/JP 0.692.6901 GB 0.692.6851 AUS 0.696.031 1 0.242.4012 0.260.8505 0.221.4909 0.224.2498 26/28 0.201.7065 Instrukcja obsługi K-Control 4960,4965,4970 9 Części zamienne | 9.2 Stołowe urządzenie sterujące K-Control 4965 9.2 Stołowe urządzenie sterujące K-Control 4965 0.245.5015 0.200.6529 0.200.6528 0.642.0272 0.617.0460 1,8 m 0.617.0410 1,0 m 0.223.2085 0.642.0561 0.224.7001 0.617.051 1 0.223.21 11 0.223.0050 0.223.2735 0.642.0661 0.220.0423 F 6,3A 250V 0.223.2801 0.692.9021 0.696.0221 AT 1.002.6852 0.642.0561 0.692.9051 0.692.9031 0.692.9041 0.696.031 1 0.223.4142 DE 0.692.6881 CH 0.692.6891 USA/JP 0.692.6901 GB 0.692.6851 AUS 0.221.4909 0.224.2498 27/28 0.242.4012 0.260.8505 0.201.7065 Instrukcja obsługi K-Control 4960,4965,4970 9 Części zamienne | 9.3 Nożne urządzenie sterujące K-Control TLC 4970 9.3 Nożne urządzenie sterujące K-Control TLC 4970 0.642.0572 0.642.0572 0.221.91 10 0.642.0582 30000/min 0.223.2059 0.642.0582 F 6,3A 250V 0.223.2801 0.642.0641 0.221.4909 0.223.2735 T 4.0A 0.201.7127 0.642.0661 0.223.0050 0.251.4545 0.220.0443 0.696.0221 AT 1.002.6852 0.258.6010 0.221.91 16 4x 0.260.9654 0.641.7642 0.223.4101 DE 0.223.41 10 CH 0.223.4127 USA/JP 0.691.8101 GB 0.691.8091 AUS 28/28 0.642.0562 1.009.1537 · Fk · 20120705_03 · pl
