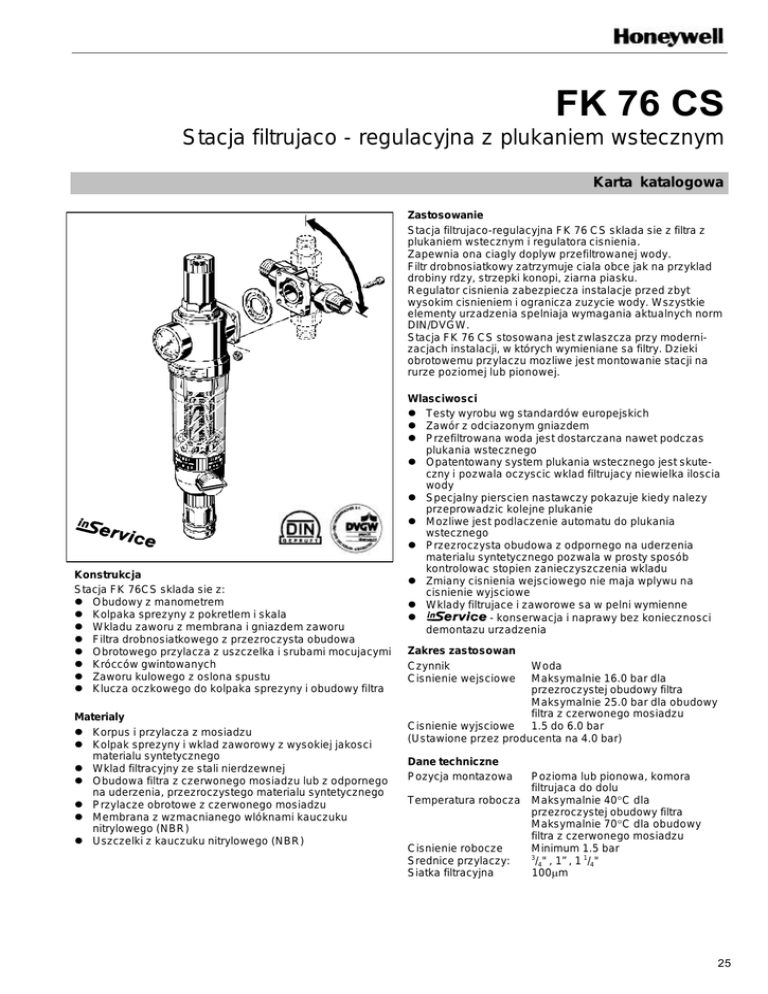

FK 76 CS

FK 76 CS
Stacja filtrujaco - regulacyjna z plukaniem wstecznym
Karta katalogowa
Zastosowanie
Stacja filtrujaco-regulacyjna FK 76 CS sklada sie z filtra z
plukaniem wstecznym i regulatora cisnienia.
Zapewnia ona ciagly doplyw przefiltrowanej wody.
Filtr drobnosiatkowy zatrzymuje ciala obce jak na przyklad
drobiny rdzy, strzepki konopi, ziarna piasku.
Regulator cisnienia zabezpiecza instalacje przed zbyt
wysokim cisnieniem i ogranicza zuzycie wody. Wszystkie
elementy urzadzenia spelniaja wymagania aktualnych norm
DIN/DVGW.
Stacja FK 76 CS stosowana jest zwlaszcza przy modernizacjach instalacji, w których wymieniane sa filtry. Dzieki
obrotowemu przylaczu mozliwe jest montowanie stacji na
rurze poziomej lub pionowej.
Konstrukcja
Stacja FK 76CS sklada sie z:
l Obudowy z manometrem
l Kolpaka sprezyny z pokretlem i skala
l Wkladu zaworu z membrana i gniazdem zaworu
l Filtra drobnosiatkowego z przezroczysta obudowa
l Obrotowego przylacza z uszczelka i srubami mocujacymi
l Krócców gwintowanych
l Zaworu kulowego z oslona spustu
l Klucza oczkowego do kolpaka sprezyny i obudowy filtra
Materialy
l Korpus i przylacza z mosiadzu
l Kolpak sprezyny i wklad zaworowy z wysokiej jakosci
materialu syntetycznego
l Wklad filtracyjny ze stali nierdzewnej
l Obudowa filtra z czerwonego mosiadzu lub z odpornego
na uderzenia, przezroczystego materialu syntetycznego
l Przylacze obrotowe z czerwonego mosiadzu
l Membrana z wzmacnianego wlóknami kauczuku
nitrylowego (NBR)
l Uszczelki z kauczuku nitrylowego (NBR)
Wlasciwosci
l Testy wyrobu wg standardów europejskich
l Zawór z odciazonym gniazdem
l Przefiltrowana woda jest dostarczana nawet podczas
plukania wstecznego
l Opatentowany system plukania wstecznego jest skuteczny i pozwala oczyscic wklad filtrujacy niewielka iloscia
wody
l Specjalny pierscien nastawczy pokazuje kiedy nalezy
przeprowadzic kolejne plukanie
l Mozliwe jest podlaczenie automatu do plukania
wstecznego
l Przezroczysta obudowa z odpornego na uderzenia
materialu syntetycznego pozwala w prosty sposób
kontrolowac stopien zanieczyszczenia wkladu
l Zmiany cisnienia wejsciowego nie maja wplywu na
cisnienie wyjsciowe
l Wklady filtrujace i zaworowe sa w pelni wymienne
l
- konserwacja i naprawy bez koniecznosci
demontazu urzadzenia
Zakres zastosowan
Czynnik
Cisnienie wejsciowe
Woda
Maksymalnie 16.0 bar dla
przezroczystej obudowy filtra
Maksymalnie 25.0 bar dla obudowy
filtra z czerwonego mosiadzu
Cisnienie wyjsciowe 1.5 do 6.0 bar
(Ustawione przez producenta na 4.0 bar)
Dane techniczne
Pozycja montazowa
Pozioma lub pionowa, komora
filtrujaca do dolu
Temperatura robocza Maksymalnie 40°C dla
przezroczystej obudowy filtra
Maksymalnie 70°C dla obudowy
filtra z czerwonego mosiadzu
Cisnienie robocze
Minimum 1.5 bar
3
Srednice przylaczy:
/4" , 1” , 1 1/4"
Siatka filtracyjna
100µm
25
Zasada dzialania
Stacja filtrujaco-regulacyjna FK 76 CS sklada sie z filtra z
plukaniem wstecznym i regulatora cisnienia. Strumien
wody przeplukujacy filtr ma kierunek przeciwny do
kierunku przeplywu podczas normalnej pracy filtra
(proces plukania - reczne otwarcie zaworu spustowego).
Pozwala to na skuteczne zrzucenie do scieku
zanieczyszczen mechanicznych osadzonych na siatce
filtracyjnej. Zintegrowany regulator cisnienia dziala na
zasadzie równowagi sil - sila oddzialywujaca na
membrane równowazona jest przez sile sprezyny
nastawnej. Wartosc cisnienia wejsciowego nie ma wplywu
na otwieranie lub zamykanie zaworu i z tego powodu
zmiany cisnienia wejsciowego nie maja wplywu na
cisnienie wyjsciowe. Przy zamknietych wszystkich
odbiorach zawór regulacyjny zamyka sie tak, ze wartosc
cisnienia w zamknietej czesci instalacji jest równa
wartosci zadanej na pokretle.
Wielkosci przylaczy
Wielkosc nominalna
Ciezar ok.
Wymiary
(mm)
R
DN
(kg)
/4"
20
3.9
1"
25
4.0
11/4"
32
4.1
L
T
158
95
177
493
363
97
179
95
177
493
363
97
197
99
181
493
363
97
t
H
h
D
Szczytowy przeplyw
(m3/h)
zgodn. z norm. DIN 1988, cz. 5
Instalacje domowe
Instalacje przemyslowe
Wartosc kvs
3
2.9
3.3
4.7
5.4
7.2
8.6
5.5
6.0
6.5
Oznaczenie:
FK 76 CS - ... AA =
wielkosc
przylacza R
* mozliwosc wymiany wkladu filtracyjnego
jako czesci zamiennej
Akcesoria
Z 11 S
ZR 10 K
FT 09 RS
Z 11 S
FT 09 RS
RV 277
VST 06 B
26
Automat do plukania wstecznego
Do automatycznego czyszczenia filtra
w ustalonych okresach czasu
Dwustronny klucz oczkowy
Do zdejmowania obudowy filtra i
kolpaka sprezyny
Obudowa filtra z czerwonego
mosiadzu
Dla temperatur do 70°C,
dla cisnien roboczych do 25.0 bar
RV 277
Wejsciowy zawór zwrotny
Rozmiary R 3/4" , R 1” , R 1 1/4"
VST 06
Przylacza
Z koncówkami gwintowanymi lub do
lutowania
A = z koncówka gwintowana
B = z koncówka do lutowania
VST 06 A
ZR 10 K
przylacza gwintowane
dokladnosc filtrowania
100µm *
Przyklad instalacji
Zasady instalacji
l Instalacja pozioma z obudowa filtra skierowana ku
dolowi
m Polozenie takie zapewnia najwieksza efektywnosc
filtrowania
l Zamontowanie zaworów odcinajacych po obydwu
stronach wodomierza
m Umozliwia to ciagly
l Zapewnienie dostepu do urzadzenia
m Tak by manometr byl dobrze widoczny
m Przy przezroczystej obudowie filtra mozna latwo
okreslic stopien zanieczyszczenia siatki filtracyjnej
m Ulatwia konserwacje i kontrole
l Montaz bezposrednio za wodomierzem
m Zgodnie z DIN 1988, Czesc 2
Typowe zastosowania
Stacja filtrujaco-regulacyjna FK 76 CS moze byc
montowana we wszystkich miejscach, w których zalecane
jest stosowanie filtrów, regulatorów cisnienia lub
kombinacji tych urzadzen. Sprawdza sie zwlaszcza we
wszystkich typach instalacji domowych, pozwalajac
zachowac zgodnosc z obowiazujacymi normami oraz w
wybranych zastosowaniach przemyslowych.
Stacja FK 76 CS jest instalowana:
l W istniejacej instalacji (rury metalowe, plastikowe lub
miedziane)
l Do zabudowy poziomej i pionowej w instalacji
l W miejscach o ograniczonym dostepie np. przy malej
odleglosci od muru
l W celu zapewnienia niskiego poziomu halasu, gdy cisnienie statyczne w punktach poboru przekracza 5.0
bar
l Gdy cisnienie statyczne przekracza maksymalne,
dopuszczalne cisnienie w instalacji
l Gdy nalezy unikac zmian cisnienia w instalacji
Wykres wartosci k vs
Przeplyw
V
Spadek cisnienia
27
Czesci zamienne dla stacji FK 76 CS
(od 1997)
Opis
• Kompletny kolpak sprezyny
(ze skala)
‚ Kompletny wklad zaworu
(bez sitka)
? Zestaw uszczelek
(10 sztuk)
3
/4"
1"
11/4"
0901444
0901445
0901446
„ Manometr
3
/4" - 1 1/4"
M 07 K - A10
… Uszczelnienie kolnierza
3
/4" - 1 1/4"
5536400
† Kompletny wklad filtra
Dokladnosc filtracji 100µm
Dokladnosc filtracji
20µm
Dokladnosc filtracji
50µm
Dokladnosc filtracji 200µm
Dokladnosc filtracji 300µm
Dokladnosc filtracji 500µm
( (48)(22) 606 09 00; Fax (48)(22) 606 09 01
28
/4" - 1 1/4"
3
AF 11 S - 1A
AF 11 S - 1B
AF 11 S - 1C
AF 11 S - 1D
AF 11 S - 1E
AF 11 S - 1F
‡ Zestaw pierscieni O-ring
(10 sztuk)
3
/4" - 1 1/4"
0900747
? Przezroczysta obudowa filtra
3
/4" - 1 1/4"
KF 11 S - 1A
‰ Oslona spustu
3
/4" - 1 1/4"
AA 76 - 1/2A
3
/4" - 1 1/4"
KH 11S - 1A
Kompletny zawór kulowy
3
D 06 FA - 1A
/4" - 1 1/4"
/4" - 1 1/4"
3
/4" - 1 1/4"
3
/4" - 1 1/4"
3
/4" - 1 1/4"
3
/4" - 1 1/4"
10
Honeywell Sp. z o. o.
ul. Domaniewska 41, 02-672 WARSZAWA
Nominalne Nr czesci
wielkosci
3
/4" - 1 1/4"
0901517
3
Komfort i oszczêdnoœæ
http://www.honeywell.com.pl
29
