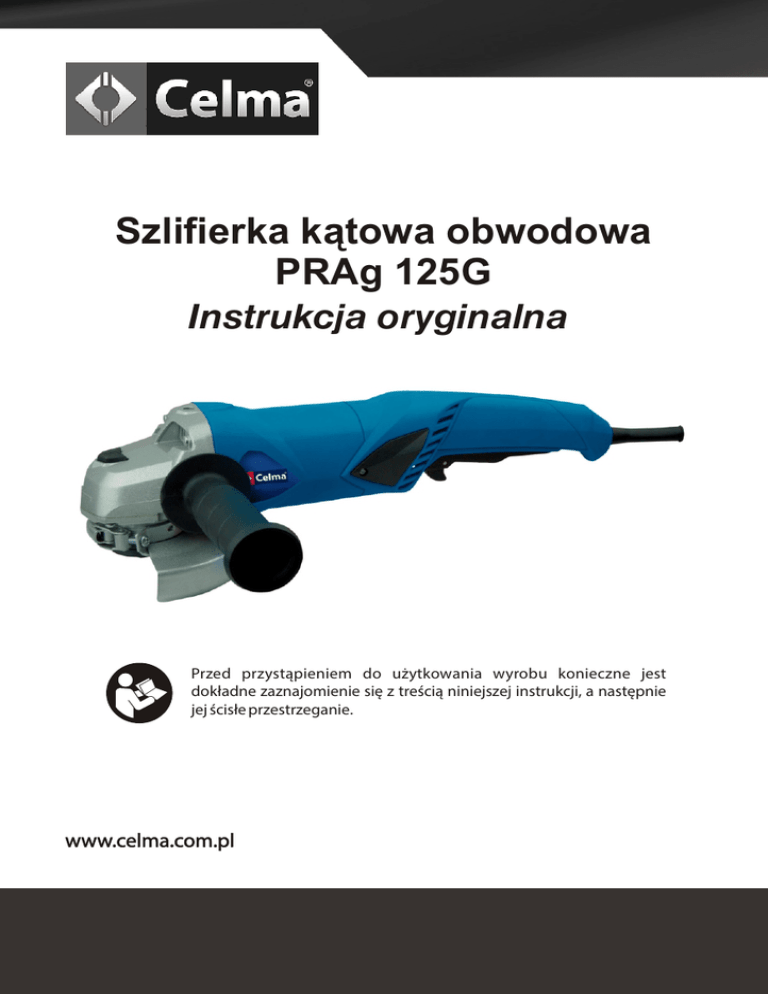

Szlifierka kątowa obwodowa PRAg 125G

Szlifierka kątowa obwodowa
PRAg 125G
Instrukcja oryginalna
Przed przystąpieniem do użytkowania wyrobu konieczne jest
dokładne zaznajomienie się z treścią niniejszej instrukcji, a następnie
jej ścisłe przestrzeganie.
Szlifierka PRAg 125G – wyposażenie
Osłona ściernicy
Dźwignia blokująca osłonę
Tarcza mocująca górna
Ściernica
(nie jest wyposażeniem
standardowym)
Tarcza mocująca dolna
Klucz specjalny
Rękojeść dodatkowa
SCHEMAT ELEKTRYCZNY
M
~
2
Nasza firma już prawie od 50 lat produkuje i ofe-
rozgrzane cząstki metalu i ściernicy).
ruje szeroki asortyment elektronarzędzi profesjo-
Szlifierka posiada wydajny silnik oraz trwałą,
nalnych, przeznaczonych dla zakładów przemy-
przekładnię kątową. Szczotki chronione są pokry-
słowych oraz warsztatów rzemieślniczych.
wkami mocowanymi jednym wkrętem. Umożliwia
to użytkownikowi łatwą ich wymianę, bez utraty
WSTĘP
Prawidłowa, niezawodna i bezpieczna praca szli-
gwarancji.
Powyższe rozwiązania techniczne sprawiają, że
fierką kątową PRAg 125G jest uzależniona głównie
szlifierka PRAg 125G zapewnia efektywną,
od prawidłowej eksploatacji. Dlatego w interesie
dokładną i bezpieczną pracę.
użytkownika jest dokładne zapoznanie się z tre-
Przed przystąpieniem do użytkowania szlifierki
ścią niniejszej instrukcji i przestrzeganie wszyst-
zalecamy dokładne zapoznanie się z treścią
kich uwag i zaleceń w niej zawartych. Za szkody
niniejszej instrukcji. Informacje na które pra-
powstałe na skutek nieprzestrzegania zaleceń
gniemy zwrócić szczególną uwagę Państwa,
niniejszej instrukcji producent i serwis nie
zostały napisane wytłuszczoną czcionką i są
ponoszą odpowiedzialności.
poprzedzone znakiem„-”.
CHARAKTERYSTYKA SZLIFIERKI I JEJ
WYPOSAŻENIA
Wyposażenie szlifierki
Osłona ściernicy
1 sztuka
Szlifierka kątowa obwodowa PRAg 125G jest
Rękojeść dodatkowa
1 sztuka
lekkim narzędziem przeznaczonym do szlifowania
Klucz specjalny
1 sztuka
zgrubnego, czyszczenia powierzchni meta-
Tarcze mocujące
1 komplet
lowych. Doskonale sprawdzi się przy pracach
ślusarskich. Może posłużyć również do szlifowania
PARAMETRY TECHNICZNE PRAg 125G
spoin spawalniczych, czyszczenia odlewów.
Napięcie, częstotliwość
230-240V, 50 Hz
Ergonomicznie ukształtowana rękojeść główna
Moc znamionowa
1050 W
wraz z rękojeścią dodatkową oraz niewielki ciężar
Znam. prędkość obrotowa
12000 obr/min
sprawiają, ze szlifierka jest łatwa do utrzymana
Maks. średnica ściernicy
125 mm
w rękach podczas pracy.
Końcówka wrzeciona
M14
Wymiana tarcz szlifierskich jest łatwa i szybka
Klasa ochronności
II
dzięki przyciskowi blokady wrzeciona. Szlifierka
(urządzenie nie wymaga uziemienia)
PRAg 125G wyposażona jest w solidną regu-
Masa (EPTA)
2,3 kg
lowaną osłonę tarczy szlifierskiej, która zabez-
Masa
2,7 kg
piecza przed odłamkami i odpryskami ściernicy
oraz ogranicza rozprzestrzenianie się pyłu szlifie-
Szlifierki kątowe obwodowe PRAg 125G spełniają
rskiego. Osłona chroni również przed ewen-
wymagania Dyrektyw UE.
tualnym poparzeniem (spowodować je mogą
PRODUCENT ZASTRZEGA SOBIE PRAWO DOKO-
3
NYWANIA ZMIAN KONSTRUKCYJNYCH.
prędkością, może się rozerwać, a jego części
Załącznikiem do niniejszej instrukcji jest Karta
odprysnąć.
Gwarancyjna.
e) Średnica zewnętrzna i grubość narzędzia
roboczego muszą być odpowiednie dla niniejszej
szlifierki. Narzędzia robocze o niewłaściwych
WARUNKI BEZPIECZNEJ PRACY
OSTRZEŻENIE Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa
wymiarach mogą być niewystarczająco osłonięte
lub kontrolowane.
i wszy-
f ) Narzędzia robocze z wkładką gwintowaną
stkie wskazówki dotyczące bezpieczeństwa
muszą dokładnie pasować na gwint na wrze-
użytkowania.
cionie. W przypadku narzędzi roboczych, moco-
użytkowania oznaczone symbolem
wanych przy użyciu kołnierza, średnica otworu
OGÓLNE OSTRZEŻENIA DOTYCZĄCE
narzędzia roboczego musi być dopasowana do
BEZPIECZEŃSTWA UŻYTKOWANIA SZLIFIEREK
średnicy kołnierza. Narzędzia robocze, które nie są
Wskazówki bezpieczeństwa dotyczące szlifo-
dokładnie osadzone na elektronarzędziu, obracają
wania, szlifowania papierem ściernym, pracy
z użyciem szczotek drucianych i przecinania
ściernicą
a) niniejsze elektronarzędzie może być stosowane
jako szlifierka do szlifowania ściernicą, papierem
ściernym, szczotkami drucianymi. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych
wraz z elektronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo
porażenia prądem, pożaru i/lub ciężkich obrażeń
ciała.
c) Nie należy używać osprzętu, który nie jest
przewidziany i polecany przez producenta
specjalnie do tego urządzenia. Fakt, że osprzęt daje
się zamontować do elektronarzędzia, nie jest
gwarantem bezpiecznego użycia.
d) Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego nie może być
mniejsza niż podana na elektronarzędziu
maksymalna prędkość obrotowa. Narzędzie
robocze, obracające się z większą niż dopuszczalna
4
się nierównomiernie, wibrują i mogą spowodować
utratę kontroli nad elektronarzędziem.
g) W żadnym wypadku nie należy używać
uszkodzonych narzędzi roboczych. Przed każdym
użyciem należy skontrolować osprzęt, np.
ściernice pod kątem odprysków i pęknięć, dyski
elastyczne pod kątem pęknięć, starcia lub silnego
zużycia, szczotki druciane pod kątem luźnych lub
złamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego, należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć
innego, nieuszkodzonego narzędzia. Jeśli narzędzie robocze zostało sprawdzone i zamocowane,
elektronarzędzie należy włączyć na minutę,
zwracając przy tym uwagę, by osoba obsługująca
i osoby postronne znajdujące się w pobliżu,
znalazły się poza strefą obracającego się narzędzia. Uszkodzone narzędzia łamią się najczęściej
ulegają zniszczeniu w czasie próbnym.
h) Należy stosować wyposażenie ochronne. W zależności od rodzaju pracy, należy stosować
ochronę twarzy i ochronę oczu. W razie potrzeby
należy użyć maski przeciwpyłowej, środków
przez co można stracić kontrolę nad elektrona-
ochrony słuchu, rękawic ochronnych lub specjal-
rzędziem.
nego fartucha, chroniącego przed małymi czą-
m) Nie wolno przenosić elektronarzędzia, znajdu-
stkami ścieranego i obrabianego materiału. Należy
jącego się w ruchu. Przypadkowy kontakt ubrania
chronić oczy przed unoszącymi się w powietrzu
z obracającym się narzędziem roboczym może
ciałami obcymi, powstałymi w czasie pracy. Maska
spowodować jego wciągnięcie i wwiercenie się
przeciwpyłowa i ochronna dróg oddechowych
narzędzia roboczego w ciało osoby obsługującej.
muszą filtrować powstający podczas pracy pył.
n) Należy regularnie czyścić szczeliny wentyla-
Oddziaływanie hałasu przez dłuższy okres czasu,
cyjne elektronarzędzia. Wentylator silnika wciąga
możne doprowadzić do utraty słuchu.
kurz do obudowy, a duże nagromadzenie pyłu
i) Należy uważać, by osoby postronne znajdowały
metalowego może spowodować zagrożenie ele-
się w bezpiecznej odległości od strefy pracy
ktryczne.
elektronarzędzia. Każdy, kto znajduje się w po-
o) Nie należy używać elektronarzędzia w pobliżu
bliżu pracującego elektronarzędzia, musi stoso-
materiałów łatwopalnych. Iskry mogą spowodo-
wać środki ochrony osobistej. Odłamki obrabia-
wać ich zapłon.
nego przedmiotu lub pęknięte narzędzia robocze
p) Nie należy używać narzędzi, które wymagają
mog ą odpryskiwa ć i spowodowa ć obra ż enia
płynnych środków chłodzących. Użycie wody lub
również poza bezpośrednią strefą zasięgu.
innych p ł ynnych ś rodk ó w ch ł odz ą cych mo ż e
j) Podczas prac, przy których elektronarzędzie
doprowadzić do porażenia prądem.
mogłoby natrafić na ukryte przewody elektryczne
lub na własny przewód, należy je trzymać tylko za
Wskazówki bezpieczeństwa przy zabloko-
izolowaną rękojeść. Pod wpływem kontaktu z prze-
waniu narzędzia
wodami będącymi pod napięciem, wszystkie części
Odrzut jest nagłą reakcją elektronarzędzia na
metalowe elektronarzędzia znajdą się również pod
zablokowanie lub zaczepienie obracającego się
napięciem i mogą spowodować porażenie prądem
narzędzia, takiego jak ściernica, dysk elastyczny,
osoby obsługującej.
szczotka druciana itd. Zaczepienie lub zabloko-
k) Przewód sieciowy należy trzymać z dala od
wanie prowadzi do nagłego zatrzymania obr-
obracających się narzędzi roboczych. W przypad-
acającego się narzędzia roboczego. Niekontro-
ku utraty kontroli nad narzędziem, przewód siecio-
lowane elektronarzędzie zostanie przez to
wy może zostać przecięty lub wciągnięty, a dłoń lub
szarpnięte w kierunku przeciwnym do kierunku
cała ręka mogą dostać się w obracające się narzę-
obrotu narzędzia roboczego. Gdy, np. ściernica
dzie robocze.
zatnie się lub zakleszczy w obrabianym prze-
l) Nigdy nie wolno odkładać elektronarzędzia
dmiocie, zanurzona w materiale krawędź ścier-
przed całkowitym zatrzymaniem się narzędzia
nicy, może się zablokować i spowodować jej
roboczego. Obracające się narzędzie może wejść
wypadnięcie lub odrzut. Ruch ściernicy (w kie-
w kontakt z powierzchnią, na którą jest odłożone,
runku osoby obsługującej lub od niej) uzależniony
5
jest wtedy od kierunku ruchu ściernicy w miejscu
elektronarzędziem.
zablokowania. Oprócz tego ściernice mogą się
również złamać. Odrzut jest następstwem nie-
Szczególne wskazówki bezpieczeństwa dla
właściwego lub błędnego użycia elektrona-
szlifowania i przecinania ściernicą
rzędzia. Można go uniknąć przez zachowanie
a) Należy używać wyłącznie ściernicy przezna-
opisanych poniżej odpowiednich środków
czonej dla danego elektronarzędzia i osłony
ostrożności.
przeznaczonej dla danej ściernicy. Niewłaściwe
a) Elektronarzędzie należy mocno trzymać, a ciało
ściernice mogą być niewystarczająco osłonięte i nie
i ręce ustawić w pozycji, umożliwiającej złago-
są bezpieczne.
dzenie odrzutu. Jeżeli w skład wyposażenia
b) Tarcze szlifierskie z obniżonym środkiem należy
standardowego wchodzi rękojeść dodatkowa,
mocować w taki sposób aby ich powierzchnia
należy jej zawsze używać, aby mieć jak największą
szlifująca nie wystawała poza krawędź osłony.
kontrolę nad siłami odrzutu lub momentem
Niefachowo osadzona tarcza szlifierska, wystająca
reakcji podczas rozruchu. Osoba obsługująca
poza krawędź osłony nie będzie
urządzenie może opanować szarpnięcia i zjawisko
osłonięta.
odrzutu poprzez zachowanie odpowiednich
c) Osłona musi być dobrze przymocowana do
wystarczająco
środków ostrożności.
elektronarzędzia, a jej ustawienie kątowe musi
b) Nie należy nigdy trzymać rąk w pobliżu
gwarantować jak największy stopień bezpie-
obracających się narzędzi roboczych. Narzędzie
czeństwa. Oznacza to, że zwrócona do osoby
robocze może wskutek odrzutu zranić rękę.
obsługującej część ściernicy ma być w jak naj-
c) Należy trzymać się z dala od strefy, w której
większym stopniu osłonięta. Osłona ma ochraniać
porusza się elektronarzędzie podczas odrzutu. Na
osobę obsługującą przed odłamkami i przypadko-
skutek odrzutu, elektronarzędzie przemieszcza się
wym kontaktem ze ściernicą.
w kierunku przeciwnym do ruchu ściernicy w miejscu
d) Używać ściernic tylko do prac dla nich
zablokowania.
przewidzianych.
d) Szczególnie ostrożnie należy obrabiać naroż-
Nie należy np. nigdy szlifować boczną powie-
niki, ostre krawędzie itd. Należy zapobiegać temu,
rzchnią ściernicy tarczowej do cięcia. Tarczowe
by narzędzia robocze zostały odbite lub by się one
ściernice tnące przeznaczone są do usuwania
zablokowały. Obracające się narzędzie robocze jest
materiału krawędzią tarczy. Wpływ sił bocznych na
bardziej podatne na zakleszczenie przy obróbce
te ściernice może je złamać.
kątów, ostrych krawędzi lub gdy zostanie odbite.
e) Do mocowania ściernicy używać zawsze
Może to stać się przyczyną utraty kontroli lub
nieuszkodzonych tarcz mocujących o prawi-
odrzutu.
dłowej wielkości i kształcie. Odpowiednie tarcze
e) Nie należy używać pił i brzeszczotów do drewna
mocujące podpierają ściernicę i zmniejszają tym
lub innych zębatych. Narzędzia robocze tego typu
samym niebezpieczeństwo jej złamania się. Tarcze
często powodują odrzut lub utratę kontroli nad
mocujące do ściernic tnących mogą różnić się od
6
tarcz mocujących przeznaczonych do innych
niżej ostrzeżeń dotyczących bezpieczeństwa
ściernic.
i wskazówek dotyczących bezpieczeństwa
f ) Nie należy używać zużytych ściernic z większych
może być przyczyną porażenia prądem ele-
elektronarzędzi. Ściernice do większych elektrona-
ktrycznym, pożaru i/lub poważnych obrażeń.
rzędzi nie są zaprojektowane dla wyższej liczby
Zachowaj wszystkie ostrzeżenia i wska-
obrotów, występującej w mniejszych elektro-
zówki dotyczące bezpieczeństwa, aby móc
narzędziach i dlatego mogą się złamać.
skorzystać z nich w przyszłości.
Szczególne wskazówki bezpieczeństwa dla
a) W miejscu pracy należy utrzymywać porządek
szlifowania papierem ściernym
i dobre oświetlenie. Nieporządek i złe oświetlenie
1. Bezpieczeństwo w miejscu pracy
a) Nie należy stosować zbyt wielkich krążków
przyczynia się do wypadków.
ściernych. Przy wyborze wielkości papieru
b) Nie należy używać elektronarzędzia w śro-
ściernego, należy kierować się zaleceniami
dowiskach wybuchowych, tworzonych przez
producenta. Wystający poza dysk elastyczny papier
łatwopalne ciecze, gazy lub pyły. Elektronarzędzie
ścierny może spowodować obrażenia, a także
wytwarza iskry, które mogą zapalić pył lub opary.
doprowadzić do zablokowania lub rozdarcia
c) Nie należy dopuszczać dzieci i obserwatorów do
papieru lub do odrzutu.
miejsc, w których używa się elektronarzędzi.
Szczególne wskazówki bezpieczeństwa dla
kontroli nad elektronarzędziem.
pracy z użyciem szczotek drucianych
2. Bezpieczeństwo elektryczne
Rozproszenie uwagi może spowodować utratę
a) Należy wziąć pod uwagę, że nawet przy
a) Wtyczki elektronarzędzi muszą pasować do
normalnym użytkowaniu dochodzi do utraty
gniazdek. Nigdy w żaden sposób nie należy
drutów ze szczotki. Nie należy przeciążać drutów
przerabiać wtyczki. Nie należy używać żadnych
przez zbyt silny nacisk. Kawałki drutów mogą z ła-
przedłużaczy w przypadku elektronarzędzi
twością przebić się przez cienkie ubranie i/lub skórę.
mających przewód z żyłą uziemienia ochronnego.
b) Jeżeli zalecane jest użycie osłony, należy
Brak przeróbek we wtyczkach i gniazdkach wty-
zapobiec kontaktowi szczotki z osłoną. Średnica
czkowych zmniejsza ryzyko porażenia prądem
szczotek może się zwiększyć przez siłę nacisku i siły
elektrycznym.
odśrodkowe.
b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury,
OGÓLNE OSTRZEŻENIA DOTYCZĄCE
ogrzewacze, grzejniki centralnego ogrzewania
BEZPIECZEŃSTWA UŻYTKOWANIA
i chłodziarki. W przypadku dotknięcia części uzie-
NARZĘDZIA
mionych lub zwartych z masą, wzrasta ryzyko pora-
OSTRZEŻENIE
Należy przeczytać wszy-
żenia prądem elektrycznym.
stkie ostrzeżenia i wskazówki dotyczące
c) Nie należy narażać elektronarzędzi na działanie
bezpieczeństwa. Nieprzestrzeganie podanych
deszczu lub warunków wilgotnych. W przypadku
7
przedostania się do elektronarzędzia wody, wzrasta
obuwie antypoślizgowe, kask lub ochronniki słuchu,
ryzyko porażenia prądem elektrycznym.
zmniejszy osobiste obrażenia.
d) Nie należy nadwyrężać przewodów przyłą-
c) Należy unikać niezamierzonego rozruchu. Przed
czeniowych. Nigdy nie należy używać przewodu
przyłączeniem do źródła zasilania i/lub przed
przyłączeniowego do przenoszenia, ciągnięcia
podłączeniem akumulatora oraz zanim podniesie
elektronarzędzia lub wyciągania wtyczki z gnia-
się lub przeniesie się narzędzie należy upewnić się,
zdka. Należy trzymać przewód przyłączeniowy
że wyłącznika elektronarzędzia jest w pozycji
z daleka od źródeł ciepła, olejów, ostrych krawędzi
wyłączony. Przenoszenie elektronarzędzia z palcem
lub ruchomych części. Uszkodzone lub zaplątane
na wyłączniku lub przyłączenie elektronarzędzia do
przewody przyłączeniowe zwiększają ryzyko pora-
sieci zasilającej przy załączonym wyłączniku może
żenia prądem elektrycznym.
być przyczyną wypadku.
e) W przypadku, gdy elektronarzędzia używa się
d) Przed uruchomieniem elektronarzędzia należy
na wolnym powietrzu, przewody przyłączeniowe
usunąć wszystkie klucze. Pozostawienie klucza
należy przedłużać przedłużaczami przeznaczo-
w obracającej się części elektronarzędzia może
nymi do pracy na wolnym powietrzu. Używanie
spowodować osobiste obrażenia.
przedłużacza przeznaczonego do pracy na wolnym
e) Nie należy wychylać się za daleko. Należy cały
powietrzu zmniejsza ryzyko porażenia prądem
czas stać pewnie i zachować równowagę. Umo-
elektrycznym.
żliwi to lepszą kontrolę nad elektronarzędziem w sy-
f ) W przypadku, gdy używanie elektronarzędzia w
tuacjach nieprzewidzianych.
środowisku wilgotnym jest nieuniknione, jako
f ) Należy odpowiednio się ubierać. Nie należy
ochronę przed napięciem zasilania należy stoso-
nosić luźnego ubrania ani biżuterii. Należy utrzy-
wać urządzenie różnicowoprądowe (RCD).
mywać swoje włosy, ubranie i rękawiczki z dala od
Zastosowanie RCD zmniejsza ryzyko porażania
części ruchomych. Luźne ubrania, biżuteria lub
prądem elektrycznym.
długie włosy mogą zostać zaczepione przez części
3. Bezpieczeństwo osobiste
ruchome.
a) Należy być przewidującym, obserwować co się
g) Jeżeli urządzenia są przystosowane do przy-
robi i zachowywać rozsądek podczas używania
łączenia zewnętrznego odciągu pyłu i pochła-
elektronarzędzia. Nie należy używać elektrona-
niacza pyłu, należy upewnić się, że są one przy-
rzędzia, gdy jest się zmęczonym lub pod wpływem
łączone i prawidłowo użyte. Użycie pochłaniaczy
narkotyków, alkoholu lub lekarstw. Chwila nie-
pyłu może zredukować zagrożenia zależne od
uwagi podczas pracy elektronarzędziem może
zapylenia.
spowodować poważne osobiste obrażenia.
4. Użytkowanie i troska o elektronarzędzie
b) Należy stosować wyposażenie ochronne.
a) Nie należy elektronarzędzia przeciążać. Należy
Należy zawsze zakładać okulary ochronne. Używa-
stosować elektronarzędzie o mocy odpowiedniej
nie w odpowiednich warunkach wyposażenia
do wykonywanej pracy. Właściwe elektronarzędzie
ochronnego, takiego jak maska przeciwpyłowa,
umożliwi pracę lepszą i bezpieczniejsz ą przy
8
obciążeniu, na jakie zostało zaprojektowane.
5. Naprawa
b) Nie należy używać elektronarzędzia, jeżeli
a) Naprawę elektronarzędzia należy zlecać
wyłącznik go nie załącza i nie wyłącza. Każde
wyłącznie osobie wykwalifikowanej, wykorzy-
elektronarzędzie, którego nie można załączać lub
stującej wyłącznie oryginalne części zamienne.
wyłączać wyłącznikiem, jest niebezpieczne i musi
Zapewni to, że użytkowanie elektronarzędzia będzie
zostać naprawione.
nadal bezpieczne.
c) Należy odłączać wtyczkę ze źródła zasilania
elektronarzędzia i/lub odłączyć akumulator przed
Dodatkowe wskazówki bezpieczeństwa
wykonaniem każdej nastawy, wymiany części lub
magazynowaniem. Takie zapobiegawcze środki
Należy stosować okulary ochronne
bezpieczeństwa redukują ryzyko przypadkowego
rozruchu elektronarzędzia.
Należy używać odpowiednich przyrządów poszu-
d) Nieużywane elektronarzędzie należy przecho-
kiwawczych w celu lokalizacji ukrytych przewo-
wywać poza zasięgiem dzieci i nie należy
dów zasilających lub poprosić o pomoc zakłady
pozwalać osobom nie zaznajomionym z elektro-
miejskie. Kontakt z przewodami znajdującymi się
narzędziem lub niniejszą instrukcją na używanie
pod napięciem może doprowadzić do powstania
elektronarzędzia. Elektronarzędzia są niebezpie-
pożaru lub porażenia elektrycznego. Uszkodzenie
czne w rękach nie przeszkolonych użytkowników.
przewodu gazowego może doprowadzić do
e) Elektronarzędzia należy konserwować. Należy
wybuchu. Wniknięcie do przewodu wodociągowego
sprawdzać współosiowość lub zakleszczenie się
powoduje szkody rzeczowe lub może spowodować
części ruchomych, pęknięcia części i wszystkie
porażenie elektryczne.
inne czynniki, które mogą mieć wpływ na pracę
Elektronarzędzie należy trzymać podczas pracy
elektronarzędzia. Jeżeli stwierdzi się uszkodzenia,
mocno w obydwu rękach i zapewnić bezpieczną
należy elektronarzędzie przed użyciem naprawić.
pozycję pracy. Bezpieczniej jest prowadzić
Przyczyną wielu wypadków jest niefachowy sposób
elektronarzędzie w obydwu rękach.
konserwacji elektronarzędzia.
Należy zabezpieczyć obrabiany przedmiot.
f ) Narzędzia tnące powinny być ostre i czyste.
Zamocowanie obrabianego przedmiotu w urządze-
Odpowiednie utrzymywanie ostrych krawędzi
niu mocującym lub imadle jest bezpieczniejsze niż
narzędzi tnących zmniejsza prawdopodobieństwo
trzymanie go w ręku.
zakleszczenia i ułatwia obsługę.
g) Elektronarzędzie, wyposażenie, narzędzia
Opis funkcjonowania
robocze itp. należy stosować zgodnie z niniejszą
Należy przeczytać wszystkie wska-
instrukcją, biorąc pod uwagę warunki pracy i ro-
zówki i porady. Nieprzestrzeganie ich
dzaj pracy do wykonania. Używanie elektrona-
może spowodować porażenie prądem,
rzędzia w sposób, do jakiego nie jest przewidziane,
pożar i/lub ciężkie obrażenia ciała.
może spowodować niebezpieczne sytuacje.
9
Użycie zgodne z przeznaczeniem
z normą EN 60745. Określony wg skali A poziom
Elektronarzędzie przewidziane jest do szlifowania
hałasu emitowanego przez urządzenie wynosi
i ścierania materiałów metalowych. Przy zasto-
standardowo:
sowaniu przewidzianych do tego celu dysków
poziom ciśnienia akustycznego 91,5 dB(A);
elastycznych, elektronarzędzie można użyć do
poziom mocy akustycznej 102,5 dB(A);
szlifowania papierem ściernym. Zastosowanie
Niepewność pomiaru K=3,0 dB.
szlifierki do prac innych niż podano lub z innymi
narzędziami roboczymi grozi obrażeniami
Należy stosować środki ochrony
osobistymi, zniszczeniem elektronarzędzia, może
słuchu
także spowodować szkody rzeczowe.
Wartości łączne drgań (suma wektorowa dla
Użycie niezgodne z przeznaczeniem
trzech składowych kierunkowych) wyznaczone
Nie należy obrabiać materiałów zawierających
zgodnie z normą EN 60745:
azbest. Azbest jest rakotwórczy
Szlifowanie rękojeść podstawowa:
Nie obrabiać płyt szklanych. Szkło jest kruche a je-
wartość emisji drgań ah= 9,0 m/s2,
go odpryski ostre i niebezpieczne dla użytko-
niepewność pomiaru K= 1,5 m/s2.
wnika.
Szlifowanie rękojeść dodatkowa:
Nie obrabiać materiałów których pyły są łatwo-
wartość emisji drgań ah=7,5 m/s2,
palne lub wybuchowe. Podczas pracy elektro-
niepewność pomiaru K= 1,5 m/s2.
narzędziem wytwarzają się iskry, które mogą
Podany w niniejszej instrukcji poziom drgań
spowodować zapłon wydzielających się oparów.
pomierzony został zgodnie z określoną przez
Elektronarzędzia nie wolno eksploatować po jego
normę EN 60745 procedurą pomiarową i może
zamocowaniu np. do stolika.
zostać użyty do porównywania elektronarzędzi.
Można go też użyć do wstępnej oceny ekspozycji
- Nie wolno do prac szlifierskich stosować
na drgania. Podany poziom drgań jest repre-
ściernic przeznaczonych do cięcia. Ściernice do
zentatywny dla podstawowych zastosowań
cięcia pracują powierzchnią boczną i szlifo-
elektronarzędzia. Jeżeli elektronarzędzie użyte
wanie powierzchnią czołową takiej ściernicy
zostanie do innych zastosowań lub z innymi
grozi jej uszkodzeniem a to skutkuje nara-
narzędziami roboczymi, a także jeśli nie będzie
żeniem operatora na obrażenia osobiste.
wystarczająco konserwowane, poziom drgań
- Nie wolno uderzać wrzecionem o twarde
może odbiegać od podanego. Podane powyżej
powierzchnie. Takie działanie może spowo-
przyczyny mogą spowodować podwyższenie
dować uszkodzenie elektronarzędzia
ekspozycji na drgania podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania,
INFORMACJA NA TEMAT HAŁASU I WIBRACJI
trzeba wziąć pod uwagę także okresy, gdy
Wartości pomiarowe hałasu określono zgodnie
urządzenie jest wyłączone, lub gdy jest wprawdzie
10
włączone, ale nie jest używane do pracy. W ten
obróbki. Następnie należy zablokować ją dźwi-
sposób łączna (obliczana na pełny wymiar czasu
gnią 1 mechanizmu zaciskowego.
pracy) ekspozycja na drgania może okazać się
Osłona powinna być ustawiona w taki sposób, aby
znacznie niższa. Należy wprowadzić dodatkowe
zapewniła osobie obsługującej ochronę przed
środki bezpieczeństwa, mające na celu ochronę
padającymi iskrami, a równocześnie umożliwiała
operatora przed skutkami ekspozycji na drgania,
pracę w wygodnej pozycji.
np.: konserwacja elektronarzędzia i narzędzi
roboczych, zabezpieczenie odpowiedniej tempe-
- Jeżeli osłona porusza się przy zablokowaniu,
ratury rąk, ustalenie kolejności operacji ro-
w żadnym wypadku nie wolno używać ele-
boczych.
ktronarzędzia. Należy je oddać do naprawy
w punkcie serwisowym.
PRZYGOTOWANIE SZLIFIERKI DO PRACY
Montaż osłon zabezpieczających
- Praca szlifierką bez założonej osłony ściernicy
- Przed wszystkimi pracami przy elektrona-
jest zabroniona (osłonę można zdjąć tylko
rzędziu należy wyciągnąć wtyczkę z gniazda.
w przypadku szlifowania dyskiem elastycznym
lub ściernicą listkową).
Wskazówka: W przypadku uszkodzenia tarczy
szlifierskiej podczas pracy urządzeniem lub
- Zmiana położenia osłony powinna być
w przypadku uszkodzenia uchwytów na osłonie
możliwa tylko i wyłącznie po poluzowaniu
lub na elektronarzędziu, elektronarzędzie należy
dźwigni mechanizmu zaciskowego.
odesłać do specjalistycznego punktu serwisowego.
Rękojeść dodatkowa
Szlifierki należy używać jedynie z rękojeścią doda-
Osłona ściernicy do szlifowania
tkową. Rękojeść dodatkową należy zamocować
w zależności od rodzaju pracy z góry, po prawej
lub lewej stronie głowicy elektronarzędzia.
2
Montaż narzędzi roboczych
- Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda
sieciowego.
1
Tarcze szlifierskie ulegają podczas pracy silnemu
nagrzaniu. Przed ich dotknięciem należy odcze-
Należy zwolnić dźwignię 1, osłonę 2 ustawić
w pozycji kątowej dostosowanej do rodzaju
kać, aż ostygną. Wrzeciono szlifierki i wszystkie
części, które mają zostać zamontowane, należy
11
oczyścić. Do mocowania i do zwalniania narzędzi
osłonę ściernicy ustawić tak, aby nie ograniczała
roboczych używa się przycisku blokady, unie-
ruchów roboczych podczas pracy i zablokować
ruchamiającego wrzeciono szlifierki.
dźwignią mechanizmu zaciskowego,
W przeciwnym wypadku może dojść do uszkodzenia elektronarzędzia.
- Przycisku blokady wrzeciona można używać
jedynie wtedy, gdy wrzeciono szlifierki jest
Mocowanie narzędzi roboczych
całkowicie nieruchome.
Ściernice
Średnica otworu narzędzia roboczego musi paso-
Dysk e lastyczny
wać do tarczy mocującej. Należy wziąć pod uwagę
Kolejność montażu:
wymiary narzędzi szlifierskich. Nie należy stoso-
- zdjąć osłonę,
wać żadnych adapterów, złączek ani zwężek.
- nałożyć na wrzeciono dysk elastyczny,
- nałożyć papier ścierny,
Kolejność montażu:
- przykręcić nakrętką dołączoną do dysku,
Aby zamocować narzędzie robocze należy:
- dokręcić ją kluczem specjalnym.
- nałożyć na wrzeciono tarczę mocującą górną,
- założyć ściernicę, której charakterystyka odpo-
Wymagania dotyczące narzędzi roboczych
wiada czynności i przeznaczeniu do określonego
Dopuszczalna prędkość obrotowa używanych
materiału,
narzędzi roboczych musi wynosić co najmniej
- ręką dokręcić tarczę mocującą dolną do ściernicy.
12000 obr/min, a obwodowa 80 m/s. Należy
Pomiędzy tarczą mocującą górną, ściernicą, i tar-
dlatego zwrócić uwagę na dopuszczalną prędkość
czą mocującą dolna nie powinny znajdować się
obrotową lub obwodową, podaną na etykiecie
żadne podkładki z tektury lub z gumy,
narzędzia szlifierskiego. Ściernice i inne narzędzia
- zablokować wrzeciono przyciskiem, a kluczem
robocze uszkodzone, zamoknięte i bez cecho-
specjalnym dokręcić tarczę mocującą dolną,
wania nie mogą być dopuszczone do eksploatacji
STOP
-
Odsysanie pyłów/wiórów
Pyły niektórych materiałów, na przykład powłok
malarskich z zawartością ołowiu, niektórych
gatunków drewna, minerałów lub niektórych
rodzajów metalu, mogą stanowić zagrożenie dla
zdrowia. Bezpośredni kontakt fizyczny z pyłami
lub przedostanie się ich do płuc może wywołać
reakcje alergiczne i/lub choroby układu odde-
- ściernicę obrócić ręką, sprawdzając czy została
chowego operatora lub osób znajdujących się
dobrze założona i np. nie ociera o osłonę,
w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub
12
buczyny uważane są za rakotwórcze, szczególnie
Włączanie / wyłączanie
w połączeniu z substancjami do zabezpieczania
drewna (chromiany, impregnaty do drewna).
Aby włączyć szlifierkę należy:
Materiały, zawierające azbest mogą być obrabiane
- wcisnąć przycisk blokady wyłącznika 1 (za-
jedynie przez odpowiednio przeszkolony per-
bezpieczenie przed przypadkowym uruchomie-
sonel.
niem szlifierki),
Jeśli istnieje taka możliwość należy stosować
- wcisnąć klawisz wyłącznika 2.
odsysanie pyłów.
Należy zawsze dbać o dobrą wentylację stanowiska pracy.
Zaleca się noszenie maski przeciwpyłowej.
Należy stosować się do aktualnie obowiązujących
1
w danym kraju przepisów, regulujących zasady
2
obchodzenia się z materiałami przeznaczonymi
Szlifierka pracuje w czasie trzymania klawisza
do obróbki.
wyłącznika.
Wyłączenie następuje po zwolnieniu klawisza
PRACA SZLIFIERKĄ
- Należy zwrócić uwagę na napięcie sieci
wyłącznika.
Przed włączeniem szlifierki skontrolować narzę-
Napięcie źródła prądu musi zgadzać się z da-
dzia robocze. Narzędzie robocze musi być
nymi na tabliczce znamionowej elektrona-
prawidłowo zamocowane i musi się swobodnie
rzędzia.
obracać.
Elektronarzędzia przeznaczone do pracy przy
Elektronarzędzie powinno pracować bez obcią-
W ramach testu należy uruchomić narzędzie.
napięciu 230V można przyłączać również do sieci
żenia co najmniej jedną minutę. Nie należy sto-
220V.
sować uszkodzonych lub wibrujących narzędzi
W przypadku eksploatacji elektronarzędzia za
roboczych. Uszkodzone narzędzia robocze mogą
pomocą przenośnych generatorów prądotwór-
pęknąć i spowodować obrażenia.
czych, nie dysponujących wystarczającymi
rezerwami mocy, względnie odpowiednią
Wskazówki dotyczące pracy
regulacją napięcia i kształtem jego przebiegu,
Jeżeli ciężar własny przedmiotu obrabianego nie
może dojść do zmniejszenia wydajności obróbki
gwarantuje stabilnej pozycji, należy go zamo-
lub do nietypowych zachowań przy włączaniu
cować.
i pracy. Należy zwrócić uwagę na przydatność
Należy unikać sytuacji, w których elektronarzędzie
zastosowanego generatora prądotwórczego,
zostaje przeciążone przez zbyt silne dociśnięcie
szczególnie pod kątem napięcia sieciowego i czę-
narzędzia roboczego do obrabianego materiału.
stotliwości zasilania sieciowego.
Przy dużym obciążeniu elektronarzędzia należy
13
pracować z przerwami (odjęcie narzędzia od
Elektro-narzędzie należy prowadzić z lekkim
obrabianego detalu bez jego wyłączania), co
dociskiem. Dzięki temu materiał obrabiany nie
pozwala na wychłodzenie silnika. Po wykonanej
rozgrzeje się za bardzo i nie dojdzie do powstania
pracy zaleca się zostawić narzędzie z włączonym
w nim rowków.
silnikiem przez czas (kilka minut) niezbędny do
ochłodzenia silnika.
- Do szlifowania powierzchni w żadnym
Tarcze szlifierskie ulegają podczas pracy silnemu
wypadku nie wolno używać ściernic przezna-
nagrzaniu. Przed ich dotknięciem należy odcze-
czonych do cięcia.
kać, aż ostygną.
Sposób ułożenia tarczy mocującej dolnej w za- Elektronarzędzia nie wolno eksploatować po
leżności od wysokości stosowanej ściernicy
jego zamocowaniu np. do stolika.
pokazano na poniższych rysunkach.
Po założeniu nowej ściernicy, należy uruchomić
szlifierkę i obserwować przez chwilę, jak pracuje
bez obciążenia. Jeżeli ściernica zaczyna wibrować
należy natychmiast wyłączyć silnik szlifierki.
Dla ściernic o mniejszej wysokości
Podczas ciągłej pracy szlifierki powinno się
stosować regularne przerwy.
Szlifierkę należy odkładać ściernicą do góry.
Wszelkie naprawy szlifierki oraz wymiana narzędzi
roboczych musi być wykonywana po wyjęciu
Dla ściernic o większej wysokości
wtyczki z gniazdka sieciowego.
a - tarcza mocująca górna
Szlifowanie powierzchni
b - tarcza mocująca dolna
Najlepsze efekty przy szlifowaniu osiąga się
prowadząc tarczę ścierną pod kątem 150 do 300
Ściernica listkowa
w stosunku do obrabianej powierzchni.
Dopuszcza się stosowanie ściernic listkowych.
Umożliwiają one obróbkę powierzchni łukowych
i profili. W porównaniu do ściernic tradycyjnych,
ściernice listkowe charakteryzują się wielokrotnie
dłuższą żywotnością, wyraźnie zmniejszonym
poziomem hałasu i niższymi temperaturami
szlifowania.
W czasie pracy szlifierką należy przestrzegać
14
następujących zaleceń:
- głośność pracy przekładni zębatej i łożysk,
- wtyczkę sznura przyłączeniowego należy wkła-
- poziom drgań.
dać i wyjmować z gniazdka sieciowego tylko przy
Wszelkie nieprawidłowości w działaniu elektro-
wyłączniku w pozycji 0 ,
narzędzia zaobserwowane podczas przeglądu lub
- ściernicę należy chronić przed zatłuszczeniem
pracy, a szczególnie te objawiające się zwiększo-
i uderzeniami,
nym iskrzeniem szczotek, nagrzewaniem się
- sznur przyłączeniowy należy prowadzić z tyłu za
korpusu lub wzrostem hałasu są sygnałem do
szlifierką, zwracając szczególną uwagę na to, czy
oddania narzędzia do serwisu celem dokonania
nie jest narażony na uszkodzenia,
fachowego przeglądu lub naprawy.
- wszystkie naprawy szlifierki można wykonać
Wszystkich przeglądów (odpłatnie), napraw i wy-
jedynie po wyjęciu wtyczki z gniazdka sieciowego,
miany zespołów może dokonać jedynie uprawniony punkt serwisowy (wykaz punktów ser-
KONSERWACJA I PRZEGLĄDY
wisowych w załączeniu).
Po zakończeniu pracy należy:
Podczas oględzin należy zwrócić uwagę na
- wyjąć wtyczkę z gniazdka sieciowego,
szczotki elektrografitowe. Jeżeli szczotki zostały
- oczyścić szlifierkę z pyłu przy pomocy sprężo-
uszkodzone lub zużyją się, należy je wymienić na
nego powietrza,
nowe. Objawem zużycia szczotek jest ich iskrze-
- dokonać kontroli szlifierki pod kątem ewentu-
nie. Nawet gdy zużyta lub uszkodzona jest tylko
alnych uszkodzeń podczas pracy.
jedna szczotka, należy wymienić obie. Należy
Po zakończeniu pracy zaleca się sprawdzenie
stosować wyłącznie szczotki zalecane przez
stanu technicznego wyrobu obejmujące:
producenta.
Oględziny zewnętrzne polegające na sprawdzeniu:
W celu wymiany szczotek należy:
- korpusu silnika i głowicy (pęknięcia i odłamania),
- wyjąć wtyczkę przewodu przyłączeniowego
- sznura przyłączeniowego z odgiętką (pęknięcia
z gniazdka sieciowego,
i przecięcia izolacji, przypalenia, zdeformowane
- odkręcić wkręty mocujące pokrywki,
kołki wtyczki),
- odciągnąć końcówkę sprężyny spiralnej i wy-
- działania przesuwki (wyłącznika),
sunąć szczotkę,
- czy nie wystąpiły uszkodzenia osłon i części
- w identyczny sposób usunąć drugą szczotkę,
mocujących narzędzie.
- wnętrze szlifierki oczyścić sprężonym powie-
Sprawdzenie biegu jałowego. Polega na włą-
trzem z pyłu szczotkowego, a komutator przemyć
czeniu wyrobu do sieci i jego zasilaniu napięciem
benzyną ekstrakcyjną,
znamionowym przez 5—10 sekund. W tym czasie
- osadzić nowe szczotki sprawdzając, czy prze-
należy zwrócić uwagę na:
suwają się w szczotkotrzymaczach bez zacięć
- natychmiastowy rozruch,
i nadmiernych luzów,
- równomierną pracę,
- założyć końcówki sprężyn spiralnych,
15
- założyć pokrywki mocując je wkrętami.
były zawsze drożne,
Łożyska nie wymagają smarowania.
Obudowę szlifierki należy czyścić miękką wilgotną
Należy zwrócić uwagę, aby szczeliny wlotowe
szmatką. Nie powinno używać się środków
powietrza w osłonie tylnej i wylotowe w głowicy
chemicznych i płynów czyszczących.
DIAGNOSTYKA MOŻLIWYCH PROBLEMÓW
Problem
Możliwe przyczyny
Propozycja rozwiązania
1. Przerwa w zasilaniu lub przewód przyłączeniowy
uszkodzony.
1. Należy ponownie włączyć wyrób lub wymienić
przewód zasilający.
2. Wyłącznik uszkodzony.
2. Należy naprawić lub wymienić wyłącznik.
3. Spalone uzwojenie stojana lub wirnika.
3. Należy przezwoić stojan lub wirnik.
4. Zwarcie w uzwojeniu stojana.
4. Należy przezwoić lub wymienić stojan.
1. Spalone styki wyłącznika.
1. Należy naprawić lub wymienić wyłącznik.
2. Mechaniczne zatarcie elementów
współpracujących
2. Należy wykonać przegląd mechanicznych części.
3. Zbyt mały luz na elementach współpracujących.
3. Należy zwiększyć luzy między elementami
współpracującymi.
4. Nieznaczne zwarcia lub przerwy w uzwojeniach.
4. Należy wymienić wadliwe uzwojenia lub części.
1. Brak smaru w obudowie lub smar jest zużyty lub
zabrudzony.
1. Należy dodać smaru lub go wymienić.
2. Zbyt małe luzy między częściami współpracującymi
lub obce ciała w przekładni.
2. Sprawdzić części współpracujące w przekładni lub
usunąć ciała obce.
1. Koło talerzowe lub wpust czółenkowy są
uszkodzone.
1. Należy sprawdzić, czy koło lub wpust czółenkowy
nie są uszkodzone.
2. Nakrętka przy końcówce uzębionej jest nie
dokręcona.
2. Należy dokręcić nakrętkę.
1. Przeciążenie wyrobu..
1. Należy zredukować obciążenie.
2. Zawilgocone uzwojenie.
2. Należy wysuszyć silnik.
3. Niewłaściwy montaż.
3. Należy sprawdzić, czy wirnik nie ociera się o stojan
lub nie blokuje się w stojanie.
4. Zbyt niskie napięcie
4. Zwiększyć napięcie zasilania do wymaganego dla
wyrobu.
1. Wirnik ma zwarcie lub przerwę.
1. Należy przezwoić lub wymienić wirnik.
2. Powierzchnia komutatora nie jest czysta
2. Należy usunąć obce ciała oraz oczyścić i wygładzić
powierzchnię komutatora.
Silnik nie załącza się
Silnik daje nieprawidłowy odgłos,
nie włącza się lub nie osiąga
właściwej prędkości obrotowej
Obudowa przekładni jest zbyt
gorąca
Silnik obraca się ale wrzeciono nie
obraca się
Korpus silnika jest zbyt gorący
Zbyt duże iskrzenie na
komutatorze
16
DEKLARACJA ZGODNOŚCI nr 57/FEN/2014
niebezpieczne składniki, które mogą powodować
Deklarujemy z pełną odpowiedzialnością, że
negatywny wpływ na środowisko, a także na
produkt: szlifierka kątowa PRAg 125G spełnia
zdrowie ludzi. Zabronione jest umieszczanie
wymagania Dyrektyw UE
zużytego sprzętu elektrycznego i elektronicznego
2006/42/WE, 2011/65/WE, 2004/108/WE
i zużytych akumulatorów z innymi odpadami
wg norm
o czym informuje znak przekreślonego kontenera
EN 60745-1:2009+A11:2010, EN 60745-2-3:2011,
kołowego na odpady. Tak oznaczony sprzęt
EN 55014-1:2006+A1:2009+A2:2011,
podlega selektywnej zbiórce w wyznaczonych
EN 55014-2:1997+A1:2001+A2:2008,
punktach. Gospodarstwo domowe spełnia istotną
EN 61000-3-2:2006+A1:2009+A2:2009,
rolę w przyczynianiu się do ponownego użycia
EN 61000-3-3:2008, IEC 62321-3-1:2013,
i odzysku, w tym recyklingu zużytego sprzętu po-
IEC 62321-4:2013, IEC 62321-5:2013.
przez przestrzeganie zasad selektywnej zbiórki.
Prezes Zarządu
Sposób gromadzenia zużytego sprzętu jest
Zygmunt Skwarło
zgodny z w/w Ustawą, obowiązki z niej wynikające
Łódź, 24.05.2015
przejęła w imieniu przedsiębiorcy Organizacja
Odzysku.
Szczegóły przyjętego systemu zbierania udostępnione są na stronie internetowej firmy:
Dokumentacja Techniczna
www.celmapowertools.com.pl
Product Manager
Www.celma.com.pl.
Małgorzata Życińska
Fabryka Elektronarzędzi CELMA S. A.
Ul. Papiernicza 7; 92-312 Łódź, POLSKA
OCHRONA ŚRODOWISKA
Elektronarzędzie, jego wyposażenie
SERWIS I NAPRAWA
Naprawy gwarancyjne wykonuje wyłącznie
serwis fabryczny:
Celma Power Tools Sp z o.o
ul. Przemysłowa 10, 43-440 Goleszów
i opakowanie po zakończeniu użytko-
tel. +48 33 852 83 51
wania należy oddać do powtórnego
w. 265, 323 (biuro), 227 (warsztat)
fax + 48 33 852 72 24
przetworzenia materiałów.
Nie wolno wyrzucać do pojemników na odpady
komunalne O tym informuje symbol przekreślonego kontenera kołowego umieszczony na
e-mail: [email protected]
Wykonuje również odpłatnie naprawy pogwarancyjne oraz prowadzi sprzedaż części
zamiennych.
produkcie.
Wykaz punktów serwisowych pogwarancyjnych
Zgodnie z Ustawą z dn. 29 lipca 2005r. o zużytym
znajduje się na stronie internetowej firmy:
sprzęcie elektrycznym i elektronicznym (t.j. Dz. U.
www.celma.com.pl
z 2013, poz. 1155) informujemy, iż zużyty sprzęt
elektryczny i elektroniczny może zawierać
17
NOTATKI
18
NOTATKI
19
Fabryka Elektronarzędzi CELMA S.A.
92-312 Łódź, ul. Papiernicza 7
tel: +48 42 677 78 15
fax: +48 42 254 69 61
e-mail: [email protected]
