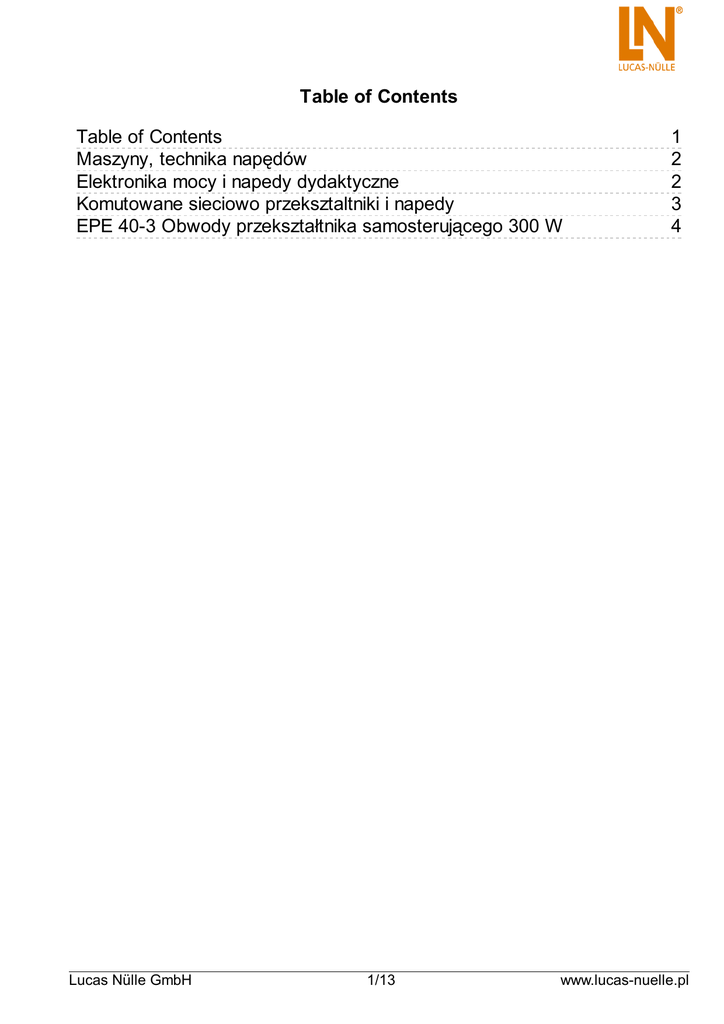

Table of Contents
Table of Contents
Maszyny, technika napędów
Elektronika mocy i napedy dydaktyczne
Komutowane sieciowo przeksztaltniki i napedy
EPE 40-3 Obwody przekształtnika samosterującego 300 W
Lucas Nülle GmbH
1/13
1
2
2
3
4
www.lucas-nuelle.pl
Maszyny, technika napędów
Equipment and systems for vocational qualifications and engineering education on the following topics:
Electrical machines, power electronics, drive technology
Complete machine labs, electrical machine labs and drive technology
Elektronika mocy i napedy dydaktyczne
Elektronika mocy i napędy dydaktyczne
Elektronika mocy to technika łączenia i przekształcania energii elektrycznej dużej mocy. Obecnie do tego celu
stosuje się elementy półprzewodnikowe, jak diody, tyrystory i tranzystory IGTB. Główny obszar zastosowania
elektroniki mocy to technika napędów. Modułowy system szkoleniowy obejmuje zakres tematów od techniki
przekształtnikowej aż po napędy regulowane i umożliwia dokładne omówienie tych tematów, które są ważne dla
prowadzącego zajęcia. System modułowy z płytami do wykonywania doświadczeń oraz konsekwentne
wsparcie ze strony oprogramowania umożliwia modernizacje, uzupełnienia lub wynikające z rozwoju technologii
rozszerzenia.
Lucas Nülle GmbH
2/13
www.lucas-nuelle.pl
Komutowane sieciowo przeksztaltniki i napedy
Komutowane sieciowo przekształtniki i napędy
Lucas Nülle GmbH
3/13
www.lucas-nuelle.pl
EPE 40-3 Obwody przekształtnika samosterującego
300 W
EPE 40-3 Obwody przekształtnika samosterującego 300 W
Tematy doświadczeń:
Podstawy: IGBT
Zasady sterowania: modulacja szerokości impulsu, kontroler z przerywaczem stykowym podczas pracy
w układzie 1-, 2- i 4-kwadrantowym
Modulacja napięcia AC o niskiej częstotliwości za pomocą modulacji szerokości impulsu
Obwody: kontroler krokowy w dół, mostek H, przekształtnik
Obciążenia rezystancyjne i indukcyjne
Obwody przeciwzakłóceniowe, obwody wiążące, napęd z zastosowaniem sprzęgła jednokierunkowego
Charakterystyki sterowania i wykresy operacyjne
Częstotliwość zegara/tętnienie prądu
Technologia pomiarowa ze wspomaganiem komputerowym
Analiza częstotliwości i badanie harmonicznych
Wyposazenie podstawowe, w sklad którego wchodzi:
Wyposażenie podstawowe, w skład którego wchodzi:
Pos.
nazwa produktu
Bestell-Nr.
1 Przekształtniki samosterowalne
Lucas Nülle GmbH
CO3636-3B
4/13
Anz.
1
www.lucas-nuelle.pl
System szkoleniowy w zakresie obwodów przekształtników
samosterujących umożliwia konstrukcję i badanie elektronicznych
obwodów mocy na bazie IGBT. Dodatkowo do półprzewodników
mocy, system zawiera wyposażenie do sterowania i pomiaru
wszystkich ważnych zmiennych. Do wykonywania funkcji i zapisu
wyników pomiarów służą instrumenty wirtualne. Alternatywnie, z
systemu można korzystać bez komputera PC. Instrukcje
doświadczeń są przedstawione w postaci interaktywnego kursu
multimedialnego. System można także rozbudować o interfejs
Matlab. Umożliwia to tworzenie własnych aplikacji i testowanie ich za
pomocą rzeczywistych podzespołów sprzętowych.
Można tworzyć następujące układy:
Kontroler jednokwadrantowy
Kontroler 4-kwadrantowy
Przekształtnik AC
Przekształtnik trójfazowy
Napęd z przemiennikiem częstotliwości
Napęd DC o zmiennej prędkości obrotowej
Napęd serwomechanizmu
Wyposażenie charakteryzuje się następującymi cechami:
Jednostka sterująca z 6-pulsowym przekształtnikiem IGBT AC
Jednostka sterująco-pomiarowa na bazie cyfrowego
procesora sygnału
Wbudowane funkcje pomiaru 3 różnych prądów i 6 napięć
Elektroniczny monitoring i odcięcie w razie przekroczenia
napięcia i przeciążenia
Wbudowana funkcja kontrolera do budowy napędów ze
zmienną prędkością obrotową
Interfejs do podłączenia do Matlab
Różne częstotliwości modulacji szerokości impulsu do
wyboru
Interfejs USB
Wejście dla czujnika inkrementalnego
Wejście analogowe
Wbudowany przerywacz stykowy hamulca
Napięcie zasilania: 3 x 47 V... 400 V, 50...60 Hz
Maksymalna moc wyjściowa: 1 kVA
Wymiary: 297 x 460 x 210 mm (wys. x szer. x głęb.)
Masa: 5,3 kg
Instrumenty wirtualne umożliwiają sterowanie systemu za pomocą
komputera PC. Umożliwia to intuicyjną obsługę oraz zapis wyników
pomiarowych i zapewnia sukces w procesie uczenia się.
Funkcje:
Ustawianie parametrów za pomocą komputera PC
Pomiary zmian prądu i napięcia wyjściowego w czasie z
prezentacją graficzną wykresów synchronizacji dla maks. 20
kanałów
Lucas Nülle GmbH
5/13
www.lucas-nuelle.pl
Obliczenia i prezentacja graficzna zmian mocy wejściowej i
wyjściowej w czasie
Obliczanie wartości RMS, wartości średnich oraz składowych
AC prądu i napięcia, a także mocy pozornej, mocy czynnej
(składowe DC i AC), mocy biernej oraz współczynnika kształtu
Automatyczny zapis charakterystyk sterowania z prezentacją
graficzną
Wyświetlacz graficzny zależności między wszystkimi
obliczonymi wartościami cyklu roboczego
Trójwymiarowa prezentacja wektora mocy wyjściowej
Analiza sygnałów za pomocą FFT (szybka transformacja
Fouriera)
Synteza sygnałów za pomocą kombinacji krok po kroku
indywidualnych składowych sinus i cosinus
Animacje, tzn. dodawanie krok po kroku indywidualnych
składowych drgań w celu przedstawienia, jak powstają
sygnały
Funkcja eksportu wykresów i wartości pomiarowych
Wersja 32-bitowa do Windows
2 3-fazowy transformator separujący 300 VA
CO3636-3E
1
CO3636-3F
1
3-fazowy transformator separujący nadaje się jako zasilacz sieciowy
do wszystkich doświadczeń w zakresie elektroniki mocy. Jednostka
składa się z transformatora separującego z termicznym wyłącznikiem
bezpieczeństwa oraz prostownika mostkowego.
Napięcie zasilania: 3 x 400 V, 50 Hz
Napięcie wyjściowe: 3 x 94 V z odprowadzeniem centralnym
47 V
Moc: 300 VA
Wymiary: 297 x 228 x 160 mm (wys. x szer. x głęb.)
Masa: 4,5 kg
3 Elektronika mocy, obciążenie 300 W
To obciążenie nadaje się do stosowania jako uniwersalne
obciążenie do wszystkich doświadczeń w zakresie elektroniki mocy.
Zawiera elementy rezystancyjne i indukcyjne. Natężenie prądu i
kierunek są wskazywane przez diody LED. Obciążenie wyposażono
także w samoresetujące się zabezpieczenie przeciwprzeciążeniowe.
Obciążenia rezystancyjne:
3 indywidualne rezystory, 600 Ω, 100 W ze wskazaniem
bieżącego natężenia prądu i kierunku, zabezpieczone
samoresetującym się zabezpieczeniem
przeciwprzeciążeniowym
Obciążenia indukcyjne:
3 x 0,2 H, 0,5 A, zabezpieczone samoresetującym się
zabezpieczeniem przeciwprzeciążeniowym
Wymiary: 297 x 228 x 120 mm (wys. x szer. x głęb.)
Masa: 2,5 kg
Lucas Nülle GmbH
6/13
www.lucas-nuelle.pl
Materialy szkoleniowe:
Materiały szkoleniowe:
Pos.
nazwa produktu
4 Interactive Lab Assistant: Samosterujące układy prostowników
Bestell-Nr.
Anz.
SO2800-2J
1
Instrukcje doświadczeń są przedstawione w postaci kursu Interactive
Lab Assistant. Ten kurs multimedialny poprowadzi Cię krok po kroku
przez różne aspekty nowoczesnych obwodów przekształtników
samosterujących. Podstawowe wiadomości są przekazywane za
pomocą łatwych do zrozumienia animacji. Kurs Interactive Lab
Assistant, w połączeniu z wirtualnymi instrumentami do sterowania
sprzętem, tworzy bardzo łatwą w obsłudze platformę doświadczalną.
Funkcje:
Interaktywne modele doświadczalne
Wartości pomiarowe i wykresy można zapisać w instrukcjach
doświadczeń za pomocą funkcji przeciągnij i upuść.
Wirtualne instrumenty można uruchomić bezpośrednio z
poziomu instrukcji doświadczenia
Pytania z odpowiedziami i logika ocen pomaga monitorować
postępy w nauce
Funkcja druku dokumentów dla wygodnego druku instrukcji
doświadczeń z rozwiązaniami
Płyta CD z przeglądarką Labsoft, oprogramowanie kursu i
wirtualne instrumenty
Treści szkoleniowe:
Podstawowe informacje o IGBT
Zasady sterowania: modulacja szerokości impulsu, kontrolery
DC w układzie 1-, 2- i 4-kwadrantowym
Modulacja napięcia AC o niskiej częstotliwości za pomocą
modulacji szerokości impulsu
Obwody: kontroler krokowy w dół, mostek H, przekształtnik
Obciążenia rezystancyjne, pojemnościowe i indukcyjne
Obwody ochronne, obwody wiążące, napędy z
zastosowaniem sprzęgła jednokierunkowego
Charakterystyki sterowania i wykresy operacyjne
Interpolacja, częstotliwość zegara/tętnienie prądu
Analiza częstotliwości i obserwacja harmonicznych
Lucas Nülle GmbH
7/13
www.lucas-nuelle.pl
Akcesoria:
Pos.
nazwa produktu
5 Zestaw izolowanych przewodów pomiarowych 4 mm (31 szt.)
Bestell-Nr.
Anz.
SO5148-1L
1
SO5126-3R
20
Zestaw przewodów pomiarowych z wtykami lamelowymi 4 mm z
możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie
izolowanego przewodu. Skład zestawu:
6 x 25 cm, czarny
4 x 50 cm, czarny
2 x 100 cm, niebieski
2 x 100 cm, czerwony
1 x 100 cm, żółto/zielony
1 x 150 cm, niebieski
1 x 150 m, żółto/zielony
2 x 150 cm, zielony
4 x 150 cm, brązowy
4 x 150 cm, czarny
4 x 150 cm, szary
Przekrój poprzeczny przewodu 2,5 mm2
Dane znamionow e: 600V CAT II, 32 A
6 Bezpieczna złączka z wtykiem 4 mm czarna, 1000 V / 32 A CAT II
Izolacja zalewana
•
dwustronne zabezpieczenie przed kontaktem (bezpieczne
wtyki i gniazda), odległość 19 mm
•
rezystancja przejścia maks. 6 mΩ
•
dane znamionowe: 1000V/32A CAT II
•
kolor: czarny
Lucas Nülle GmbH
8/13
www.lucas-nuelle.pl
7 Bezpieczna złączka z wtykiem 4 mm niebieska, 1000 V / 32 A CAT
II
SO5126-3V
2
SO5126-3W
2
Izolacja zalewana
•
dwustronne zabezpieczenie przed kontaktem (bezpieczne
wtyki i gniazda), odległość 19 mm
•
rezystancja przejścia maks. 6 mΩ
•
dane znamionowe: 1000V/32A CAT II
•
kolor: niebieski
8 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z
odgałęzieniem, 1000 V/32 A, CAT II
Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z
odgałęzieniem, 1000 V/32 A, CAT II
Obie strony z ochroną przed dotykiem (bezpieczne wtyki +
bezpieczne gniazda), odległość 19 mm
Oporność przejścia maks. 6 mΩ
Dane znamionowe: 1000 V/32 A CAT II
Kolor: zielony/żółty
9 Mobilne stanowisko doświadczalne, wykonane z profili
ST7200-3A
aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm
1
Wysokiej jakości przejezdne stanowisko doświadczalne i
demonstracyjne z serii SybaPro, z nogami stołu z profili
aluminiowych, kompatybilne ze wszystkimi elementami
montowanymi i rozszerzeniami systemu SybaPro.
Mobilne stanowisko doświadczalne jest dostarczane jako zestaw
elementów przeznaczony do samodzielnego montażu przez klienta.
Płyta stołu:
Płyta stołu o grubości 30 mm, z wielowarstwowej płyty
wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN
EN 438-1.
Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa
warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal),
zgodnie z DIN 16926
Płyta jest odporna na działanie wielu chemikaliów i
odczynników, jak rozcieńczone kwasy i zasady
Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe
nagrzanie kolbą lutowniczą czy żarem papierosa.
Obramowanie płyty stołu w postaci solidnego, odpornego
obrzeża z barwionego w masie tworzywa sztucznego o
grubości 3 mm w kolorze RAL 7047.
Okładzina i obrzeże nie zawierają PCW.
Lucas Nülle GmbH
9/13
www.lucas-nuelle.pl
Zasilanie elektryczne w postaci listwy z 5 gniazdami,
zamontowanej po stronie spodniej stołu, przewód zasilający o
długości 2 m z wtykiem z zestykiem ochronnym.
Podstawa:
2 aluminiowe profile tłoczone z profilowaniem
wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.)
8 jednakowych rowków w tłoczonym profilu aluminiowym (3
na stronę plus 1 po stronie czołowej)
Rowki do mocowania uchwytów zgodnych z normą
przemysłową
4 szt. profili aluminiowych H, długość 1150 mm, do
rozmieszczenia płyt doświadczalnych DIN A4 na trzech
piętrach
Wolne miejsce do uzupełnienia o kanał zasilania
elektrycznego
Nogi stołu z rury o przekroju prostokątnym z czterema
sterownymi rolkami, w tym dwiema z hamulcem
Korpus stołu ze stabilnej, obwodowej kombinacji rur o
przekroju prostokątnym
Odporna na kwasy powłoka z żywicy epoksydowej o grubości
ok. 80 µm, kolor RAL 7047
Wymiary:
Płyta stołu na wysokości 760 mm
1250 x 1955 x 760 mm (szer. x wys. x głęb.)
10 Zasilacz elektryczny do stanowisk doświadczalnych
ST8008-8M
1
Zasilacz elektryczny do stanowisk doświadczalnych
Panel dystrybucyjny 400 V CEE z automatycznymi bezpiecznikami do
zamocowania na profilach wózków doświadczalnych lub
bezpośrednio na blacie stołu
2 gniazda CEE (400 V, 16 A, 5-biegunowe) z klapką ochronną
1 gniazdo z uziemieniem (230 V) z klapką ochronną
Bezpiecznik: 1 x 3-biegunowy bezpiecznik, typu B, 16 A
Przyłącze elektryczne: 3 x 230/400 V, 50/60 Hz przez wtyk CEE,
przewód o dł. 4 m
Wymiary: 530 x 130 x 110 mm (W x G x S)
Masa: 3 kg
Lucas Nülle GmbH
10/13
www.lucas-nuelle.pl
11 Wall or aluminium-profile mounting cable storage for 48 cables
ST8003-8E
1
ST7200-5A
1
Mieści ok. 48 bezpiecznych przewodów pomiarowych.
Nadaje się do montażu na ścianie lub na profilu
aluminiowym.
12 Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją
wysokości i szerokości
Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej
blachy stalowej o grubości 1,5 mm, do montażu na profilu
aluminiowym.
Zmienna wysokość montażu
Regulowana szerokość (160 - 255 mm)
Montaż po prawej lub po lewej stronie
W zestawie materiały montażowe (4 śruby, 4 wpusty
przesuwane)
Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej
proszkowo o grubości ok. 80 µm, kolor RAL 7047
Lucas Nülle GmbH
11/13
www.lucas-nuelle.pl
13 Uchwyt do płaskiego monitora ze składanym ramieniem, nośność
do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100
ST8010-4T
1
Uchwyt do płaskiego monitora ze składanym ramieniem, nośność
do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100
Uchwyt do monitora z funkcją pivot, do zamocowania na profilu
aluminiowym mebli systemu SybaPro. Umożliwia ustawienie
monitora w optymalnej pozycji tak, by praca i doświadczenia nie były
męczące.
Ramię z funkcją pivot z dwuczęściowym złączem
Blokada z szybkim mocowaniem na dowolnej wysokości na
profilu aluminiowym
Mocowanie VESA 7,5 x 7,5 cm
W zestawie adapter VESA 75 (7,5 x 7,5) - VESA 100 (10 x 10)
2 klipsy do kabli
Odpowiednia nośność 15 kg
Monitor TFT można obrócić równolegle do krawędzi stołu
Separację można regulować dowolnie w zakresie 105 do 480
mm
Dodatkowo w zestawie:
zestaw do utrzymania kabli w porządku, do zamocowania wzdłuż
profili aluminiowych systemu mebli laboratoryjnych SybaPro
Zestaw składa się z następujących elementów:
3 krzyżowe mocowania do kabli do przednich i tylnych rowków
profili aluminiowych
3 krzyżowe mocowania do kabli do bocznych rowków profili
aluminiowych
12 mocowań do kabli
4 pokrywy do rowków profili aluminiowych, zakrywające kable
poprowadzone wewnątrz rowków
Lucas Nülle GmbH
12/13
www.lucas-nuelle.pl
14 Adapter do klawiatury jako rozszerzenie mocowania płaskiego
monitora
ST8010-4G
1
15 Ochronne etui na mobilne stanowisko doświadczalne – 3-piętrowe ST8010-9Y
1
Adapter do klawiatury jako rozszerzenie mocowania płaskiego
monitora
Adapter do klawiatury do użytku z uchwytem do płaskiego monitora,
maks. nośność 10 kg
Montowany między monitorem a uchwytem do płaskiego
monitora
Wysokość regulowana na 3 poziomach za pomocą wielu
wywierconych otworów
Dwa rzędy otworów montażowych do użytku ze sprzętem
zgodnym ze standardami VESA 75 i VESA 100
Półka na klawiaturę nachylona pod kątem ok. 30° dla
wygodnej i ergonomicznej pracy
Półka na klawiaturę z krawędzią wywiniętą na 11 mm jako
zabezpieczenie przed wypadnięciem, uchwyt w zestawie
Zaczep do półki na klawiaturę z 2 poziomami głębokości
(252/276 mm)
Bardzo szeroka półka na klawiaturę (640 mm) może
pomieścić także mysz
Głębokość półki na klawiaturę 172 mm
W zestawie dwa uchwyty do prowadzenia kabli w wiązce
Maks. nośność 10 kg
Wymiary (W x S x G) 360 x 640 x 276 mm
Tego adaptera można używać tylko w połączeniu z uchwytem
monitora o nośności 15 kg.
Ochronne etui na mobilne stanowisko doświadczalne – 3-piętrowe
Do ochrony urządzeń przed pyłem i wilgocią
Jako maskowanie
Kolor: ciemnoszary matowy łącznie z drukiem (logo LN,
pomarańczowe)
Materiał: tkanina poliamidowa z powłoką PU
Bardzo odporny na rozdarcie, impregnowany, zmywalny,
wodoodporny
Lucas Nülle GmbH
13/13
www.lucas-nuelle.pl
