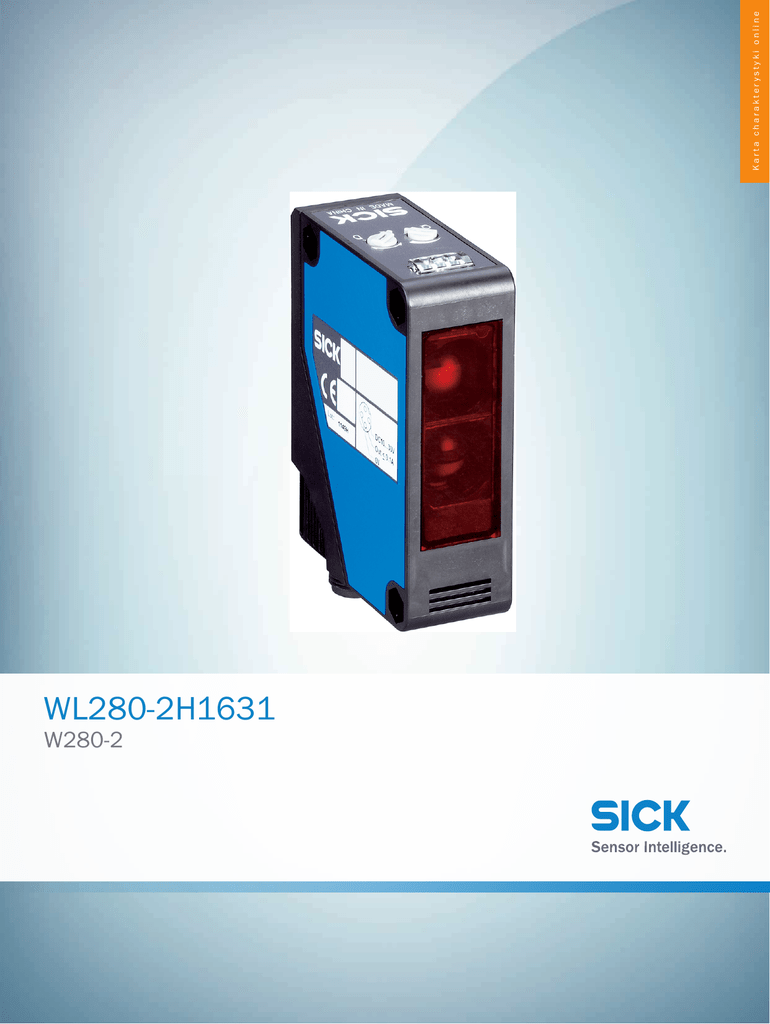

W280-2 WL280-2H1631, Karta charakterystyki online

W280-2 WL280-2H1631, Karta charakterystyki online

WL280-2H1631
W280-2
Karta charakterystyki online
WL280-2H1631 | W280-2
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
WL280-2H1631
więcej wersji urządzeń i akcesoriów
6044740
www.sick.com/W280-2
Rysunek może się różnić
Szczegółowe dane techniczne
H
I
J
K
L
M
N
O
P
Q
R
S
T
Cechy
Zasada działania czujnika/zasada detekcji
Fotoprzekaźnik refleksyjny, Układ dwusoczewkowy
Wymiary (szer. x wys. x głęb.)
23,5 mm x 74,5 mm x 63 mm
Kształt korpusu (wyjście wiązki światła)
Prostopadłościenny
Maks. zasięg wykrywania
0,01 m ... 15 m 1)
Zasięg wykrywania
0,01 m ... 13 m 1)
0,01 m ... 11 m 2)
Rodzaj światła
Widzialne światło czerwone
Nadajnik światła
LED 3)
Rozmiar plamki świetlnej (odległość)
Ø 260 mm (8 m)
Rodzaj ustawiania
Potencjometr
1)
2)
3)
Odbłyśnik PL80A.
P250.
Średnia żywotność 100 000 godz. przy TU = +25 °C.
Mechanika/elektryka
Napięcie zasilające
24 V DC ... 240 V DC 1)
24 V AC ... 240 V AC 1)
Pobór mocy
≤ 5 VA
Wyjście przełączające
Przekaźnik, z separacją galwaniczną 2)
1)
2)
3)
4)
5)
6)
7)
8)
9)
±10 %.
Przy obciążeniu indukcyjnym lub pojemnościowym zapewnić odpowiednie gaszenie iskier.
Przy relacji światło/ciemność 1:1.
Nie zginać przewodu w temperaturze poniżej 0 °C.
A = przyłącza UV z zabezpieczeniem przed zmianą biegunowości.
C = tłumienie impulsów zakłócających.
Napięcie znamionowe: 250 V AC/DC.
W przypadku zasilania DC długość przewodu między źródłem zasilania i fotoprzekaźnikiem refleksyjnym musi wynosić < 30 m.
Urządzenia AC/DC (tylko –2Rxxxx) są zgodne z regulacjami dotyczącymi zabezpieczeń przed zakłóceniami w warunkach przemysłowych (klasa zabezpieczenia przed
zakłóceniami A). W warunkach domowych mogą powodować zakłócenia radiowe.
2
FOTOPRZEKAŹNIKI | SICK
Karta charakterystyki online | 2017-03-02 21:56:09
Informacje mogą ulec zmianie bez powiadomienia
WL280-2H1631 | W280-2
Funkcja wyjścia
Zestyk przełączny
Tryb przełączania
Załączany przez światło 2)
Prąd łączeniowy (napięcie łączeniowe)
3 A (240 V AC)
3 A (30 V DC)
Czas odpowiedzi
≤ 15 ms
Częstotliwość przełączania
33 Hz 3)
Typ przyłącza
Przewód, 5-żyłowy, 5 m 4)
Materiał przewodu
PVC
Przekrój poprzeczny przewodu
0,76 mm²
Układy zabezpieczające
A 5)
C 6)
Klasa ochrony
II 7)
Kategoria przepięciowa
2
Masa
150 g
Filtr polaryzacyjny
✔
Emisja zakłóceń
EN 61000-6-3 (tylko –2Hxxxx) 8)
Materiał obudowy
ABSTworzywo sztuczne
Materiał układu optycznego
Tworzywo sztuczne, PMMA
Stopień ochrony
IP66
IP67
Zakres dostawy
Kątownik mocujący BEF-W280, Odbłyśnik P250
Kategoria użytkowa
AC-15, DC-13, wg EN 60947-1
EMC
EN 60947-5-2 9)
Temperatura otoczenia podczas pracy
–25 °C ... +55 °C
Temperatura otoczenia – przechowywanie
–40 °C ... +70 °C
1)
2)
3)
4)
5)
6)
7)
8)
9)
±10 %.
Przy obciążeniu indukcyjnym lub pojemnościowym zapewnić odpowiednie gaszenie iskier.
Przy relacji światło/ciemność 1:1.
Nie zginać przewodu w temperaturze poniżej 0 °C.
A = przyłącza UV z zabezpieczeniem przed zmianą biegunowości.
C = tłumienie impulsów zakłócających.
Napięcie znamionowe: 250 V AC/DC.
W przypadku zasilania DC długość przewodu między źródłem zasilania i fotoprzekaźnikiem refleksyjnym musi wynosić < 30 m.
Urządzenia AC/DC (tylko –2Rxxxx) są zgodne z regulacjami dotyczącymi zabezpieczeń przed zakłóceniami w warunkach przemysłowych (klasa zabezpieczenia przed
zakłóceniami A). W warunkach domowych mogą powodować zakłócenia radiowe.
Klasyfikacje
ECl@ss 5.0
27270902
ECl@ss 5.1.4
27270902
ECl@ss 6.0
27270902
ECl@ss 6.2
27270902
ECl@ss 7.0
27270902
ECl@ss 8.0
27270902
ECl@ss 8.1
27270902
ECl@ss 9.0
27270902
2017-03-02 21:56:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
FOTOPRZEKAŹNIKI | SICK
3
WL280-2H1631 | W280-2
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
ETIM 5.0
EC002717
ETIM 6.0
EC002717
UNSPSC 16.0901
39121528
Możliwości ustawienia
WL280-2H/-2R
6
7
8
Q
⑥ Zielona dioda LED: wskaźnik stabilności
⑦ Żółta dioda LED: status odbioru światła
⑧ Regulacja czułości: potencjometrem
Schemat elektryczny
Cd-229
brn
blu
L1
N
wht
blk
gra
4
FOTOPRZEKAŹNIKI | SICK
Karta charakterystyki online | 2017-03-02 21:56:09
Informacje mogą ulec zmianie bez powiadomienia
WL280-2H1631 | W280-2
Charakterystyka
WL250-2
Function reserve
100
10
Sensing
range
5
Sensing
1 range max.
0
4
2
3
1
4
8
12
16
(13.12)
(26.25)
(39.37)
(52.49)
Distance in m (feet)
① Odbłyśnik PL80A, C110A
② Odbłyśnik P250
③ Odbłyśnik PL50A, PL40A, PL30A, PL31A
④ Odbłyśnik PL20A
⑤ Folia odblaskowa Diamond Grade, 100 mm x 100 mm
Wykres zasięgu wykrywania
WL250-2
1
0.01
2
0.01
3
4
0.01
0.01
5
0.08
0
13
15
11 12
10 11.5
6
8
4.5 5.5
4
8
12
16
(13.12)
(26.25)
(39.37)
(52.49)
Distance in m (feet)
Sensing range
Sensing range max.
① Odbłyśnik PL80A, C110A
② Odbłyśnik P250
③ Odbłyśnik PL50A, PL40A, PL30A, PL31A
④ Odbłyśnik PL20A
⑤ Folia odblaskowa Diamond Grade, 100 mm x 100 mm
2017-03-02 21:56:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
FOTOPRZEKAŹNIKI | SICK
5
WL280-2H1631 | W280-2
Rysunek wymiarowy (Wymiary w mm)
WTE280-2, WL280-2, AC/DC
63 (2.48)
41.2 (1.62)
4.8
1.5
(.19)
3
5.3
5 (0.2)
4
50 (1.97)
(0.21)
19 (0.75)
2
63.9 (2.52)
74.5 (2.93)
1
(.06)
23.5 (0.93)
11.8 (0.47)
36.1 (1.42)
53.1 (2.09)
A
B
C
D
E
F
20.5
(0.81)
55.8 (2.2)
H
I
J
K
L
M
N
O
P
Q
R
S
T
5
① Środek osi optycznej odbiornika
② Środek osi optycznej nadajnika
③ Przepust kablowy 3/8" dla przewodu o średnicy od 6 do 8 mm
④ Przelotowy otwór wiercony, Ø 4,3 mm
⑤ Przewód, 2 m, 5-żyłowy, Ø 6,3 mm
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/W280-2
Krótki opis
Typ
Nr artykułu
BEF-KHS-N04
2051610
Uchwyt montażowy, Stal nierdzewna V2A (1.4301), z materiałami mocującymi
BEF-W280
5313885
Samoprzylepna, 50 mm x 60 mm, samoprzylepny
REF-IRF-56
5314244
C110A
5304549
Uniwersalne systemy zaciskowe
Płytka N04 do uniwersalnego uchwytu zaciskowego, stal, Stal, ocynkowana (płyta), Cynkowy odlew ciśnieniowy (uchwyt zaciskowy), Uniwersalny uchwyt zaciskowy (5322626),
materiały mocujące
Uchwyty montażowe i płytki mocujące
Odbłyśniki
Okrągły, przykręcany, PMMA/ABS, Mocowanie – otwór środkowy, możliwość przykręcenia
6
FOTOPRZEKAŹNIKI | SICK
Karta charakterystyki online | 2017-03-02 21:56:09
Informacje mogą ulec zmianie bez powiadomienia
WL280-2H1631 | W280-2
Krótki opis
Typ
Nr artykułu
Prostokątny, przykręcany, 47 mm x 47 mm, PMMA/ABS, przykręcany, mocowanie przy
użyciu 2 otworów
P250
5304812
Prostokątny, przykręcany, 38 mm x 15 mm, PMMA/ABS, przykręcany, mocowanie przy
użyciu 2 otworów
PL20A
1012719
Prostokątny, przykręcany, 56 mm x 28 mm, PMMA/ABS, przykręcany, mocowanie przy
użyciu 2 otworów
PL30A
1002314
Prostokątny, przykręcany, 37 mm x 56 mm, PMMA/ABS, przykręcany, mocowanie przy
użyciu 2 otworów
PL40A
1012720
Prostokątny, przykręcany, 80 mm x 80 mm, PMMA/ABS, przykręcany, mocowanie przy
użyciu 2 otworów
PL80A
1003865
2017-03-02 21:56:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
FOTOPRZEKAŹNIKI | SICK
7
