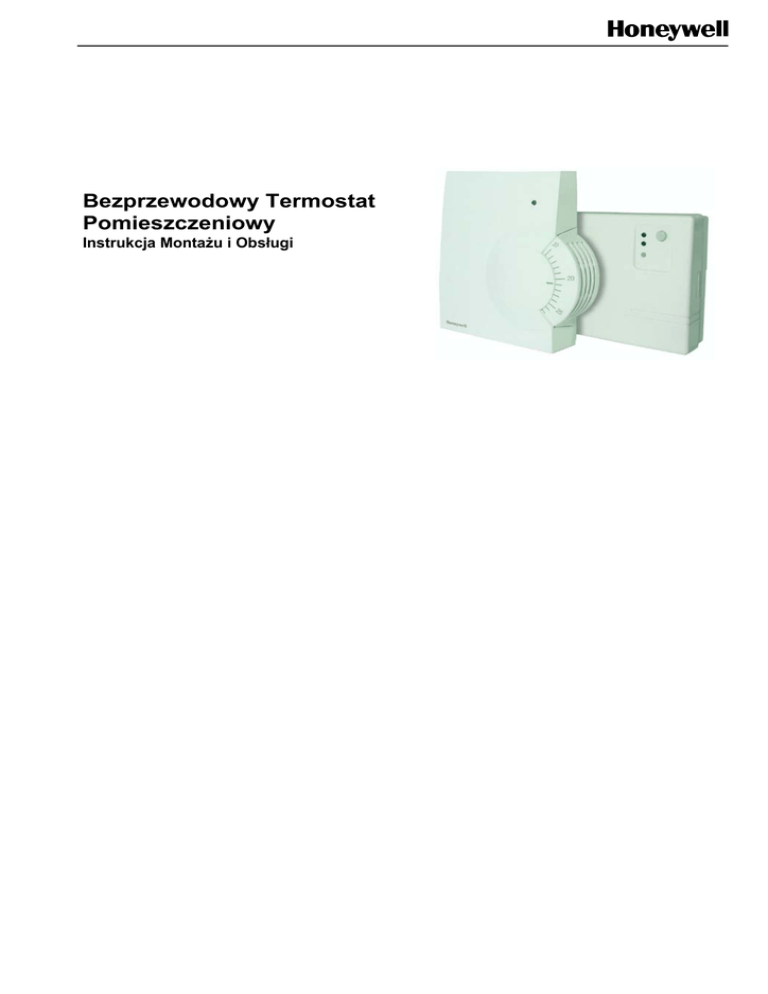

Bezprzewodowy Termostat Pomieszczeniowy

Bezprzewodowy Termostat
Pomieszczeniowy
Instrukcja Montażu i Obsługi
Spis treści
1.
Ogólne zasady bezpieczeństwa……………………3
Sprawdzenie modułu przekaźnikowego
1.1.
HC60NG................................................................ 2
2.
Przegląd……………………………………………….4
Wstępnie skonfigurowany zestaw Y6630D1007.... 3
2.1.
2.2.
Urządzenia dostarczane oddzielnie....................... 3
3.
Montaż………………………………………………...4
Montaż modułu przekaźnikowego HC60NG.......... 3
3.1.
3.2.
Montaż modułu pomieszczeniowego HCW 80 ...... 5
4.
Kontrola……………………………………………….7
Kontrola instalacji .................................................. 6
4.1.
4.2.
Kontrola transmisji radiowej................................... 6
5.
Synchronizacja (tylko pojedyncze urządzenia)……7
Przyporządkowanie do modułu
5.1.
przekaźnikowego HC60NG ................................... 6
5.2.
Brak synchronizacji ............................................... 6
6.
Utrata połączenia…………………………………….7
7.
Przywracanie ustawień fabrycznych dla modułu
przekaźnikowego HC60NG
7
8.
Szczególne własności modułu pomieszczeniowego HCW 80………………………………………..8
Działanie................................................................ 7
8.1.
8.2.
Ograniczanie zakresu regulacji ............................. 7
8.3.
Stałe parametry regulacji....................................... 7
9.
Wymiana baterii………………………………………8
10.
Dodatek……………………………………………….9
Rozwiązywanie problemów ................................... 8
10.1.
10.2.
Dane techniczne HCW 80 ..................................... 8
10.3.
Dane techniczne HC60NG .................................... 8
10.4.
Urządzenie i oznaczenia funkcji zgodne z normą
EN 60730-1 ........................................................... 8
10.5.
Dyrektywa WEEE 2002/96/EC – Usuwanie
odpadów elektronicznych ...................................... 8
1.
Ogólne zasady
bezpieczeństwa
1.1.
Sprawdzenie modułu
przekaźnikowego HC60NG
Niebezpieczeń Zagrożenie życia porażeniem
stwo
elektrycznym!
Odkryte styki są pod napięciem.
Ostrzeżenie
Ostrzeżenie
Upewnij się, że urządzenie jest
wyłączone.
►
Prace powinny być wykonane przez
autoryzowany i wykwalifikowany
personel.
►
Skontrolować poprawność montażu
zgodnie z lokalnymi wymogami.
Niewystarczający przepływ danych!
Zakłócenia modułu przekaźnikowego w
urządzeniu od istniejących w pobliżu
metalowych przedmiotów lub innych
urządzeń radiowych.
►
Instalować urządzenie w odległości
przynajmniej 30 cm od metalowych
przedmiotów takich jak skrzynki
ścienne lub obudowy zbiorników,
zgodnie ze standardem DECT, itd.
►
Nie montować na metalowych
skrzynkach.
Uszkodzenie urządzenia!
Zwarcie przez wilgoć i
zanieczyszczenia.
►
Ostrzeżenie
2
►
Instalować w miejscu
zabezpieczonym przed
zanieczyszczeniami i wilgocią.
Uszkodzenie odsłoniętych
elementów elektronicznych!
Zniszczenie układów elektronicznych
przez wyładowanie elektrostatyczne.
►
Nie dotykać układów elektronicznych.
►
Aby usunąć ładunki elektrostatyczne
dotknąć uziemionego metalu..
2.
Przegląd
Moduł pomieszczeniowy HCW 80 jest używany do
inteligentnej regulacji temperatury wewnątrz pomieszczenia
razem z modułem przekaźnikowym HC60NG. Może być
wykorzystywany do sterowania kotłami gazowymi i
olejowymi, zaworami i instalacjami ogrzewania
elektrycznego. Moduł pomieszczeniowy HCW 80 nie
wymaga okablowania.
Dzięki prostocie analogowego interfejsu HCW 80 z
rzeczywistą skalą temperatury łatwo jest ustawić wymaganą
temperaturę.
Moduł pomieszczeniowy i moduł przekaźnikowy stosują
radiową komunikację o częstotliwości 868 MHz..
HCW 80 i HC60NG są od razu
zsynchronizowane (skomunikowane).
Dostarczane są jako wstępnie skonfigurowane
zestawy do szybkiego montażu (plug and play).
3.
Montaż
3.1.
Montaż modułu przekaźnikowego
HC60NG
Rys. 2: Położenie modułu przekaźnikowego HC60NG
►
Postępuj zgodnie ze schematem montażowym, aby
zainstalować i podłączyć zasilanie do modułu
przekaźnikowego HC60NG.
1
1
2
Rys. 1: Zastosowania dla bezprzewodowego termostatu
pomieszczeniowego
2.1.
Rys. 3: Otwieranie pokrywy obudowy
Wstępnie skonfigurowany zestaw
Y6630D1007
• 1 HCW 80 (moduł pomieszczeniowy)
• 1 HC60NG (moduł przekaźnikowy)
• 2 baterie AA, 1.5 V, typ LR6
1
Zestaw Y6630D1007 jest dostarczany wstępnie
skomunikowany. Moduł pomieszczeniowy HCW
80 jest przypisany do modułu przekaźnikowego
HC60NG. Synchronizowanie nie jest wymagane
dla tego zestawu.
2
2.2.
Urządzenia dostarczane oddzielnie
Rys. 4: Usuwanie pokrywy zacisków
Urządzenia dostarczane pojedynczo muszą być
skomunikowane zgodnie z opisem w rozdziale “5
Synchronizowanie (tylko osobne urządzenia)”.
Synchronizowanie oznacza, że HCW 80 i
HC60NG muszą być skomunikowane ze sobą
radiowo.
> 7 mm Æ
< 7 mm Æ
Rys. 5: Podłączanie modułu przekaźnikowego do zasilania
3
max. 2.5 mm2
Rys. 6: Podłączenia elektryczne zacisków
Ostrzeżenie
Nieprawidłowe podłączenie
elektryczne!
►
Podłączać zgodnie z lokalnymi
przepisami.
►
Sprawdzić temperaturę otoczenia i
aktualne ograniczenia (patrz tabela
okablowania).
Rys. 7: Schemat podłączeń elektrycznych
2
1
2
Rys. 8: Zakładanie pokrywy zacisków i obudowy
4
3.2.
Montaż modułu pomieszczeniowego HCW 80
Ostrzeżenie
Niewystarczający przepływ danych!
►
Zakłócenia modułu przekaźnikowego
w urządzeniu od istniejących w
pobliżu metalowych przedmiotów lub
innych urządzeń radiowych.
►
Zainstalować urządzenie w
odległości co najmniej 1 metra od
urządzeń radiowych takich jak
słuchawki bezprzewodowe, telefony
bezprzewodowe zgodne ze
standardem DECT, itp.
►
Jeżeli nie da się uniknąć zakłóceń
należy wybrać inne miejsce
montażu..
Rys. 11: Schemat owiercenia (wymiary w mm)
►
Wywiercić otwory.
►
Przykręcić obudowę modułu.
►
Włożyć załączone baterie AA zwracając uwagę na
prawidłową polaryzację (patrz Rys. 12).
Czerwona dioda świecąca
Rys. 9: Lokalizacja modułu pomieszczeniowego HCW 80
►
Umieścić moduł pomieszczeniowy HCW 80 w miejscu
instalacji.
►
Zdjąć pokrywę obudowy z modułu HCW 80
Rys. 10).
Przycisk komunikacji
(patrz
Rys. 12: Polaryzacja baterii i przycisk komunikacji
Baterie należy wymienić gdy miga czerwona
dioda w module pomieszczeniowym HCW 80
(patrz Rozdział “Error! Reference source not
found.”).
►
Nałożyć pokrywę obudowy od
góry i docisnąć dołem.
(patrz Rys. 13).
Rys. 10: Zdejmowanie pokrywy obudowy
►
Zaznaczyć otwory do wiercenia zgodnie ze wzorcem
(patrz Rys. 11).
Rys. 13: Zakładanie
pokrywy obudowy
5
4.
4.1.
►
►
Kontrola
Kontrola instalacji
Ustawić temperaturę na module pomieszczeniowym HCW
80 na 30 °C.
Jeżeli temperatura w pomieszczeniu jest >30 °C moduł
przekaźnikowy HC60NG jest włączony.
Przestawić temperaturę na module HCW 80 na
temperaturę 5 °C.
Jeżeli temperatura w pomieszczeniu jest <5 °C moduł
przekaźnikowy HC60NG jest wyłączony.
4.2.
Kontrola transmisji radiowej
Moduł pomieszczeniowy HCW 80 może wysłać sygnał
testowy do przyporządkowanego modułu przekaźnikowego
HC60NG w celu przetestowania mocy sygnału.
Przytrzymać przycisk uczenia na HCW 80 przez co
najmniej 15 sek. aż do zgaśnięcia czerwonej diody.
HCW 80 jest w trybie testowania I wysyła sygnał testowy
co 5 sek.
Dioda na HCW80 miga przy wysyłaniu każdego sygnału
testowego.
Moc sygnału jest wskazywana miganiem czerwonej diody na
HC60NG (1 = wystarczający, 5 = silny).
5.2.
Brak synchronizacji
jeżeli synchronizacja nie powiodła się:
►
Patrz rozdział “5.1 Przyporządkowanie do modułu
przekaźnikowego HC60NG”.
►
Popraw przepływ danych.
Poprawianie przepływu danych
►
Przy wyborze miejsca montażu należy się upewnić, że
odległość od urządzeń radiowych takich jak słuchawki
bezprzewodowe, telefony bezprzewodowe itd. jest zgodna
ze standardem DECT wynosi przynajmniej 1m.
►
Nie należy instalować urządzeń ponad ściennymi
metalowymi skrzynkami przyłącznymi i do 30 cm od źródła
ciepła.
►
Popraw umiejscowienie jednostki pomieszczeniowej HCW
80 w razie potrzeby.
►
►
Jeżeli połączenie bezprzewodowe nie zostało
zrealizowane należy poprawić miejsce montażu
HCW80.
Tryb testowy jest kończony automatycznie po 5
minutach. Może być zakończony również przez
wyjęcie baterii lub naciśnięcie przycisku uczenia.
5.
Synchronizacja (tylko
pojedyncze urządzenia)
Procedura synchronizacji jest wymagana tylko gdy moduł
przekaźnikowy HC60NG i moduł pomieszczeniowy HW80
nie były wstępnie skomunikowane np. nowe pojedyncze
urządzenie lub wymiana.
5.1.
Przyporządkowanie do modułu
przekaźnikowego HC60NG
Po włączeniu zasilania czerwona dioda na module
przekaźnikowym HC60NG powinna zacząć migać w
sekwencji 0,1 sek. włączona/ 0,9 sek. wyłączona.
Jeżeli tak się nie dzieje należy zresetować urządzenie
według opisu w rozdziale “7 Przywracanie ustawień
fabrycznych dla modułu przekaźnikowego HC60NG”.
►
Nacisnąć i przytrzymać przez 5 sek. przycisk uczenia aby
wejść w tryb synchronizacji.
Czerwona dioda miga w sekwencji 0,5 sek. włączona/ 0,5
sek. wyłączona potwierdzając wejście w tryb
synchronizacji.
Nacisnąć przycisk synchronizacji na HCW 80 aby wysłać
sygnał łączenia do HC60NG.
Dioda na HC60NG nie świeci aby potwierdzić poprawną
operację synchronizacji.
Tryb synchronizacji jest automatycznie wyłączany po 5 min.
►
6
6.
Utrata połączenia
Kiedy komunikacja radiowa jest zerwana przez okres 1
godziny, czerwona dioda na module przekaźnikowym
HC60NG świeci się aby pokazać, że żaden przekaz radiowy
nie został odebrany przez ostatnią godzinę.
Gdy komunikacja radiowa zostanie przywrócona moduł
przekaźnikowy HC60NG automatycznie wróci do
normalnego trybu pracy.
Patrz rozdział “10 Rozwiązywanie problemów” aby wykryć
możliwe przyczyny i rozwiązać problem.
7.
►
Przywracanie ustawień
fabrycznych dla modułu
przekaźnikowego HC60NG
Przytrzymać przycisk na HC60NG przez co najmniej
15 sek.
Resetowanie zostało wykonane poprawnie jeżeli dioda
szybko miga (1/9 wł./wył.).
Po przywróceniu ustawień fabrycznych HC60NG
traci połączenie z HCW 80.
patrz rozdział “5 Synchronizacja (tylko
pojedyncze urządzenia)” dla nowego procesu
uczenia.
8.
Szczególne właściwości
modułu pomieszczeniowego HCW 80
8.1.
Działanie
Wymagana temperatura w pomieszczeniu może być łatwo
ustawiona za pomocą pokrętła nastawczego. Zakres
nastawy zawiera się od 10 °C to 30 °C włączając w to
ustawienie zabezpieczania przeciw zamarzaniu (5 °C).
HCW 80 naśladuje mechaniczny termostat przez wskazania
diody jn:
Czerwona dioda na HCW 80 będzie włączona przez 4 sek.
jeżeli różnica temperatury nastawionej i w pomieszczeniu
będzie >1°C. Jeżeli różnica jest <1 °C czerwona dioda miga
przez 4 sek. Odpowiednio moduł przekaźnikowy będzie
włączany lub wyłączany.
►
Umieść dwa małe kołki w otworach pokrętła nastawy w
zależności od zakresu nastawy (patrz Rys. 15). Zorientuj
się na podstawie wewnętrznej skali:
Na Rys. 15 kołki są umieszczone tak, że temperatura może
być nastawiana tylko w zakresie od 19 °C do
zabezpieczenia przed zamarzaniem (dolne ograniczenie)
i od 19 °C to 30 °C (górne ograniczenie) w pobliżu wartości
19 °C.
►
Obróć pokrętło zgodnie z ruchem wskazówek zegara aż się
zatrzyma.
►
Sprawdź czy pokrętło nastawy jest na pozycji pokazanej na
Rys. 14.
►
Jeżeli w porządku, ustaw nastawę z powrotem, obróconą o
180° aż do pokazanego położenia.
►
Obróć pokrętło nastawy do pozycji 19.
►
Załóż obudowę górą i dociśnij dołem (patrz Rys. 13, strona
5).
8.3.
Stałe parametry regulacji
Następujące parametry będą wykorzystywane do regulacji:
Parametr
Minimalny czas
włączenia
Ilość cykli
Rys. 14: Moduł pomieszczeniowy HCW 80 (nastawy na skali w °C)
►
Wybierz pożądaną temperaturę za pomocą pokrętła (patrz
Rys. 14).
8.2.
Ograniczanie zakresu regulacji
9.
6 cykli na godzinę
Komentarz
Minimalny czas
włączenia w cyklu
Częstotliwość
włączania na godzinę
Wymiana baterii
Baterie należy wymienić, gdy na urządzeniu HCW 80
czerwona dioda miga a urządzenie nie jest w trybie
testowym.
►
Zdjąć pokrywę obudowy HCW 80 (patrz Rys. 10, strona 5).
►
Usunąć baterie.
Można ograniczyć zakres nastawy wykonywany za pomocą
pokrętła.
►
Ust. fabryczne
1 minuta
Likwidacja baterii zgodnie z lokalnymi przepisami
ale nie razem z odpadkami domowymi.
Usunąć pokrywę obudowy (patrz Rys. 10, Strona 5).
Zawsze wymieniać obie baterie razem. Używać
tylko baterii 1.5 V typu LR06, AA.
►
Włożyć baterie z właściwą polaryzacją w pojemnik na
baterie (patrz Rys. 12, strona 5).
►
Założyć pokrywę obudowy z góry i docisnąć dołem (patrz
Rys. 13, strona 5).
Rys. 15: Ograniczanie zakresu nastawy
7
10. Dodatek
10.1. Rozwiązywanie problemów
Problem
Nieudana
synchronizacja
HC60NG nie
reaguje na
zmianę nastaw
temp. na HCW
80
Po synchronizacji czerwona
dioda jest
włączona a
zielona miga co
3 sek.
Czerwona dioda
na HC60NG się
świeci
Powód
Nieprawidłowo włożone
baterie
Brak
połączenia
radiowego
HC60NG i
HCW 80 nie
są zsynchronizowane
Procedura
uczenia
niepoprawna/
niekompletna
Umiejscowienie HCW 80
niepoprawne
Utrata
połączenia
Sygnał
radiowy jest
zablokowany
Baterie HCW
80 są
rozładowane
HC60NG i
HCW 80 nie
są zsynchronizowane
Rozwiązanie
►
Włożyć baterie
prawidłowo
►
Wyeliminować
zakłócenia (metalowe
przedmioty, urządzenia
radiowe).
►
Zmienić miejsce
montażu.
►
Powtórzyć synchronizację.
►
Zresetować HC60NG.
►
Wykonać synchronizację zgodnie z
opisem w rozdziale 5.
►
Powtórzyć
synchronizację
►
Powtórzyć synchronizację w odległości ok.
1 m pomiędzy HCW 80
i HC60NG.
►
Przemieścić HCW 80
(patrz rozdział “3.2”).
►
Wymienić baterię w
HCW 80
(patrz rozdział “9”).
►
Wykonać procedurę
uczenia zgodnie z
rozdziałem “5”.
10.2. Dane techniczne HCW 80
Baterie
Częstotliwość
Temp. pracy
Temp. składowania
Wilgotność
Kategoria IP
1.5 V, typ LR06, AA
868.3 MHz (nadajnik)
0 °C do 50 °C
–20 °C do 70 °C
5 % do 90 % wilg. względnej
30
10.3. Dane techniczne HC60NG
Elektryczne
Zasilanie odbiornika
Typ włącznika
Wyjście znamionowe
230 V AC (+10 %, –15 %), 50 Hz
SPDT bezpotencjałowy
24-230 V AC, 10 A rezyst.,
3 A indukcyjne, 0.6 p.f.
Dostęp do okablowania Od tyłu (ścienna skrzynka
(tylko odbiornik)
montażowa), z prawej i góry
8
RF
Zakres transmisji
radiowej
Zasięg komunikacji
radiowej
Technologia
komunikacji radiowej
ISM (868.0-868.6) MHz,
1 % cykl roboczy
30 m w budownictwie
mieszkaniowym
Krótkie, wysoko „upakowane”
sygnały aby zminimalizować czas
nadawania i zapobiec konfliktom
Odbiornik klasy 2 (ETSI EN300
220-1 wersja 1.3.1)
Fabrycznie zsynchronizowany z
HCW 80 (tylko zestaw
Y6630D1007)
Odporność na
zakłócenia
Metoda łączności
radiowej
Środowisko i normy
Temp. pracy
Temp. transportu i
przechowywania
Wilgotność
Stopień IP
Zgodność z normami
0 do 40 °C przy obc. przek. <8 A
0 do 30 °C przy obc. przek. >8 A
–20 to 55 °C
Zakres wilgotność względnej 0 do
90 %, bez wykraplania
30
EN 60730-1 (1995), EN 55014-1
(1997), EN 55014-2 (1996), ETSI
EN 300 220-3 (2000), ETSI EN 301
489-3 (2000)
10.4. Urządzenie i oznaczenia funkcji
zgodne z normą EN 60730-1
•
•
•
•
•
•
•
•
•
Przeznaczeniem urządzenia jest regulacja
temperatury
Urządzenie spełnia kategorię zabezp. 2
Niezależnie instalowany układ regulacji ze stałym
montażem
Typ działania: 1.8
Sprawdzanie twardość obudowy w temperaturze 75
°C, a dla elementów pod napięciem np. zacis-ków
elektr. 125 °C
Kompatybilność elektromagnetyczna sprawdzana
przy 230 V∼, 50 Hz
Różnica zanieczyszczeń 2
Nominalne napięcie 4000 V (zgodnie z III kategorią
przepięć)
Oprogramowanie klasy A
10.5. Dyrektywa WEEE 2002/96/EC –
Usuwanie odpadów elektronicznych
►
Na koniec funkcjonowania produktu
usuwanie opakowania i produktu w
odpowiednim centrum recyclingu.
►
Nie wyrzucać urządzenia do zwykłych
śmieci komunalnych.
►
Nie spalać urządzenia.
Honeywell Sp. z o.o.
Honeywell Sp. z o.o.
ul. Domaniewska 39B
Biuro regionalne
Biuro regionalne
02-672 Warszawa
ul. Piecewska 27
ul. Staszica 2/3
tel. (22) 606 09 00; fax (22) 606 09 01
80-288 Gdańsk
60-527 Poznań
tel./fax (58) 345 77 72
PL H3T013RP0608
Honeywell Sp. z o.o.
tel./fax (61) 843 55 89
http: www.honeywell.com.pl
9
