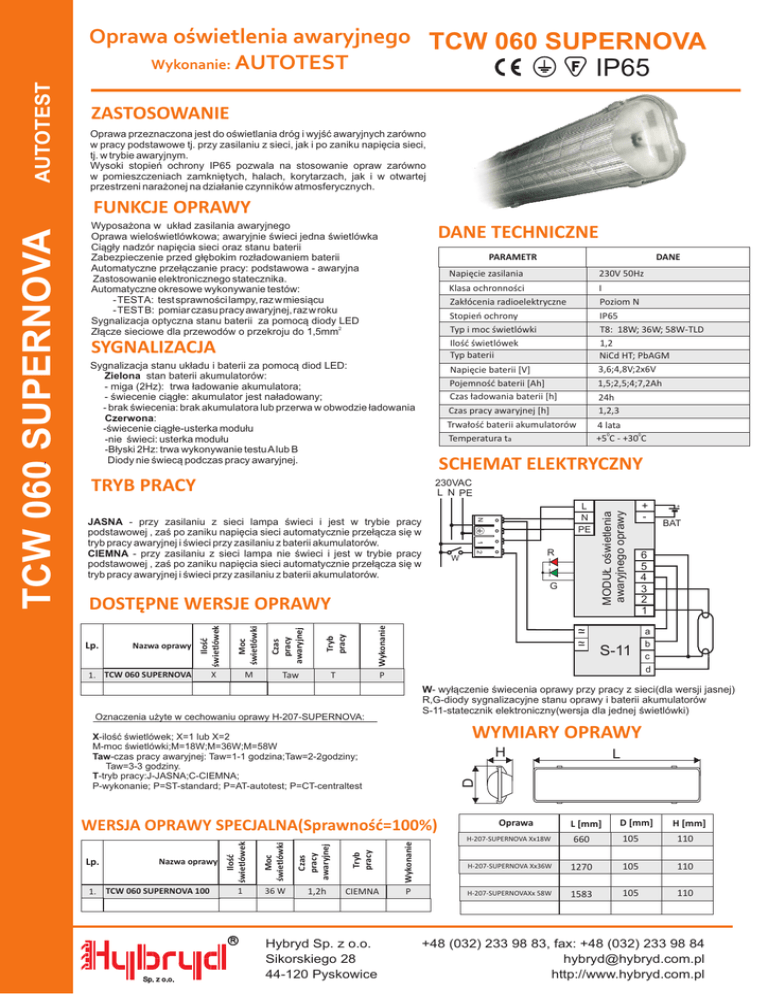

TCW 060 SUPERNOVA.cdr

AUTOTEST
Oprawa oświetlenia awaryjnego TCW 060 SUPERNOVA
Wykonanie: AUTOTEST
IP65
ZASTOSOWANIE
Oprawa przeznaczona jest do oświetlania dróg i wyjść awaryjnych zarówno
w pracy podstawowe tj. przy zasilaniu z sieci, jak i po zaniku napięcia sieci,
tj. w trybie awaryjnym.
Wysoki stopień ochrony IP65 pozwala na stosowanie opraw zarówno
w pomieszczeniach zamkniętych, halach, korytarzach, jak i w otwartej
przestrzeni narażonej na działanie czynników atmosferycznych.
DANE TECHNICZNE
PARAMETR
SYGNALIZACJA
Sygnalizacja stanu układu i baterii za pomocą diod LED:
Zielona stan baterii akumulatorów:
- miga (2Hz): trwa ładowanie akumulatora;
- świecenie ciągłe: akumulator jest naładowany;
- brak świecenia: brak akumulatora lub przerwa w obwodzie ładowania
Czerwona:
-świecenie ciągłe-usterka modułu
-nie świeci: usterka modułu
-Błyski 2Hz: trwa wykonywanie testu A lub B
Diody nie świecą podczas pracy awaryjnej.
TRYB PRACY
DANE
Napięcie zasilania
230V 50Hz
Klasa ochronności
Zakłócenia radioelektryczne
Stopień ochrony
Typ i moc świetlówki
Ilość świetlówek
Typ baterii
I
Poziom N
IP65
T8: 18W; 36W; 58W-TLD
1,2
NiCd HT; PbAGM
3,6;4,8V;2x6V
Napięcie baterii [V]
Pojemność baterii [Ah]
Czas ładowania baterii [h]
Czas pracy awaryjnej [h]
Trwałość baterii akumulatorów
Temperatura ta
1,5;2,5;4;7,2Ah
24h
1,2,3
4 lata
0
0
+5 C - +30 C
SCHEMAT ELEKTRYCZNY
230VAC
L N PE
1
JASNA - przy zasilaniu z sieci lampa świeci i jest w trybie pracy
podstawowej , zaś po zaniku napięcia sieci automatycznie przełącza się w
tryb pracy awaryjnej i świeci przy zasilaniu z baterii akumulatorów.
CIEMNA - przy zasilaniu z sieci lampa nie świeci i jest w trybie pracy
podstawowej , zaś po zaniku napięcia sieci automatycznie przełącza się w
tryb pracy awaryjnej i świeci przy zasilaniu z baterii akumulatorów.
MODUŁ oświetlenia
awaryjnego oprawy
L
N
PE
N
R
2
W
G
1. TCW 060 SUPERNOVA
X
M
Wykonanie
Tryb
pracy
Nazwa oprawy
Moc
świetlówki
Lp.
Czas
pracy
awaryjnej
DOSTĘPNE WERSJE OPRAWY
Ilość
świetlówek
T
Taw
~
~
-
R
Sp. z o.o.
Czas
pracy
awaryjnej
Moc
świetlówki
36 W
1,2h
CIEMNA
P
Hybryd Sp. z o.o.
Sikorskiego 28
44-120 Pyskowice
a
b
c
d
L
D
Wykonanie
1
6
5
4
3
2
1
S-11
H
Tryb
pracy
1. TCW 060 SUPERNOVA 100
BAT
WYMIARY OPRAWY
WERSJA OPRAWY SPECJALNA(Sprawność=100%)
Nazwa oprawy
+
W- wyłączenie świecenia oprawy przy pracy z sieci(dla wersji jasnej)
R,G-diody sygnalizacyjne stanu oprawy i baterii akumulatorów
S-11-statecznik elektroniczny(wersja dla jednej świetlówki)
X-ilość świetlówek; X=1 lub X=2
M-moc świetlówki;M=18W;M=36W;M=58W
Taw-czas pracy awaryjnej: Taw=1-1 godzina;Taw=2-2godziny;
Taw=3-3 godziny.
T-tryb pracy:J-JASNA;C-CIEMNA;
P-wykonanie; P=ST-standard; P=AT-autotest; P=CT-centraltest
Lp.
+
-
P
Oznaczenia użyte w cechowaniu oprawy H-207-SUPERNOVA:
Ilość
świetlówek
TCW 060 SUPERNOVA
FUNKCJE OPRAWY
Wyposażona w układ zasilania awaryjnego
Oprawa wieloświetlówkowa; awaryjnie świeci jedna świetlówka
Ciągły nadzór napięcia sieci oraz stanu baterii
Zabezpieczenie przed głębokim rozładowaniem baterii
Automatyczne przełączanie pracy: podstawowa - awaryjna
Zastosowanie elektronicznego statecznika.
Automatyczne okresowe wykonywanie testów:
-TESTA: test sprawności lampy, raz w miesiącu
-TESTB: pomiar czasu pracy awaryjnej, raz w roku
Sygnalizacja optyczna stanu baterii za pomocą diody LED
2
Złącze sieciowe dla przewodów o przekroju do 1,5mm
L [mm]
D [mm]
H-207-SUPERNOVA Xx18W
660
105
110
H-207-SUPERNOVA Xx36W
1270
105
110
H-207-SUPERNOVAXx 58W
1583
105
110
Oprawa
H [mm]
+48 (032) 233 98 83, fax: +48 (032) 233 98 84
[email protected]
http://www.hybryd.com.pl
