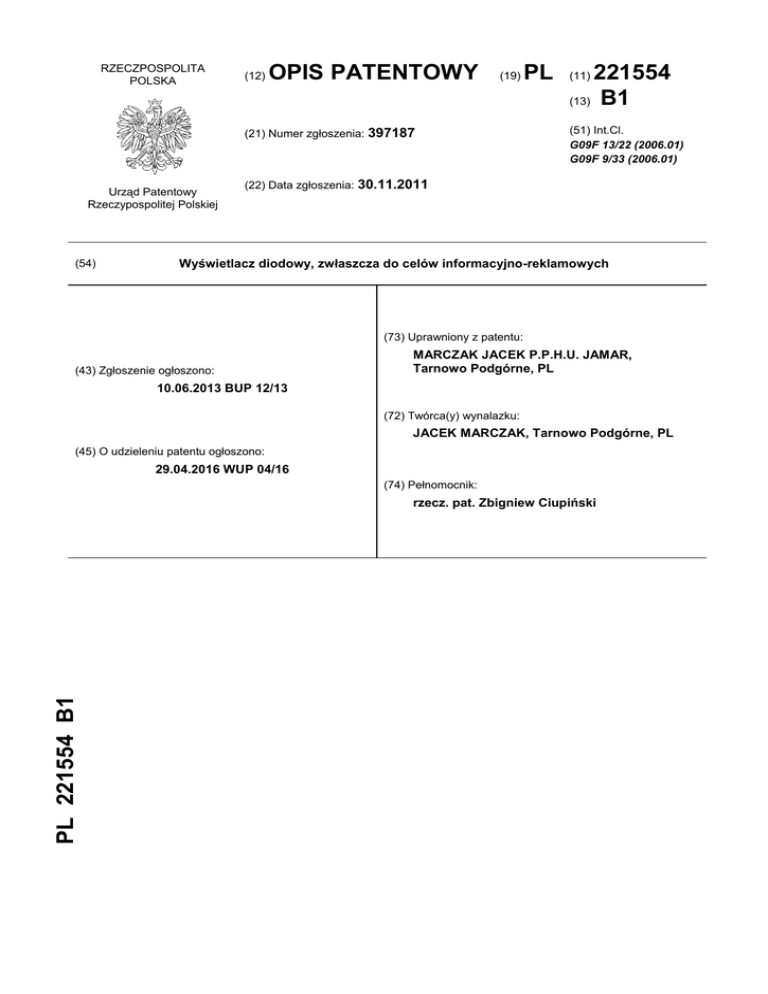

RZECZPOSPOLITA
POLSKA
(12)
OPIS PATENTOWY
(19)
(21) Numer zgłoszenia: 397187
Urząd Patentowy
Rzeczypospolitej Polskiej
(54)
PL
221554
(13) B1
(11)
(51) Int.Cl.
G09F 13/22 (2006.01)
G09F 9/33 (2006.01)
(22) Data zgłoszenia: 30.11.2011
Wyświetlacz diodowy, zwłaszcza do celów informacyjno-reklamowych
(73) Uprawniony z patentu:
(43) Zgłoszenie ogłoszono:
MARCZAK JACEK P.P.H.U. JAMAR,
Tarnowo Podgórne, PL
10.06.2013 BUP 12/13
(72) Twórca(y) wynalazku:
JACEK MARCZAK, Tarnowo Podgórne, PL
(45) O udzieleniu patentu ogłoszono:
29.04.2016 WUP 04/16
(74) Pełnomocnik:
PL 221554 B1
rzecz. pat. Zbigniew Ciupiński
2
PL 221 554 B1
Opis wynalazku
Przedmiotem wynalazku jest wyświetlacz diodowy, zwłaszcza do celów informacyjno-reklamowych, przeznaczony do uwidocznienia dużej liczby informacji tekstowych i graficznych na
stałej powierzchni, przy zachowaniu możliwości ciągłej zmiany prezentowanego tekstu i grafiki.
Znany jest z polskiego opisu patentowego 207884 wyświetlacz diodowy posiadający obwodową
ramę, wewnątrz której znajduje się prowadnica z dwoma rowkami prowadzącymi. W rowkach prowadnicy jest osadzona osłonowa płyta przednia przepuszczająca światło i osłonowa płyta tylna. Krawędzie
obu płyt na całym obwodzie osadzone są w rowkach prowadnicy. Na osłonowej płycie tylnej zamocowana jest mniejsza od niej płyta matrycy diodowej z diodami zainstalowanymi na stronie przedniej
i obwodami drukowanymi na stronie odwrotnej, przy czym krawędzie matrycy diodowej mieszczą się
wewnątrz obwodu wyznaczonego przez wewnętrzne żebro prowadnicy.
Wymiana osłonowej płyty przedniej, narażonej na niszczenie przez wandali, lub elementów
znajdujących się wewnątrz obudowy i serwisowanie wymaga kłopotliwego demontażu całego w yświetlacza.
Wyświetlacz diodowy według wynalazku, posiadający obudowę zawierającą profile w kształcie
ceowników usytuowane jako górny ceownik i boczne ceowniki, tylną ścianę oraz przednią płytę przepuszczającą światło, charakteryzuje się tym, że tylna ściana połączona jest nierozłącznie z górnym
ceownikiem i bocznymi ceownikami. Obudowa osadzona jest na nośnym ceowniku tak, że tylna ściana styka się z nośnym ceownikiem po jego zewnętrznej stronie i jest połączona z nim śrubami i nitami.
Również przednia płyta styka się z nośnym ceownikiem po jego zewnętrznej stronie, z którym jest
połączona za pomocą śrub. W ceowniku nośnym są fasolkowe otwory, w których osadzone są śruby
mocujące przednią płytę do nośnego ceownika. Wewnątrz obudowy znajdują się płytki obwodów drukowanych z osadzonymi w nich diodami. Płytki obwodów drukowanych stoją na nośnym ceowniku
i z tyłu są połączone z obwodami drukowanymi sterownika. Płytki obwodów drukowanych zawierają
elementy mocujące je wewnątrz górnego ceownika oraz elementy ustalające położenie płytek w obudowie. Elementy mocujące i ustalające powodują równoległe usytuowanie płytek obwodów drukowanych do przedniej płyty oraz w określonej odległości od tylnej ściany.
Wyświetlacz według wynalazku charakteryzuje podwyższona odporność na warunki pogodowe,
w tym deszcz i śnieg, ponieważ dolne krawędzie tylnej ściany i przedniej płyty znajdują się poniżej dna
wnętrza obudowy wyznaczonego przez nośny ceownik. Nierozłączne połączenie tylnej ściany z górnym ceownikiem i bocznymi ceownikami, korzystnie za pomocą nitów, zwiększa sztywność obudowy.
Wymiana zniszczonej przedniej płyty lub dostęp do elementów znajdujących się wewnątrz obudowy
jest bardzo łatwy i sprowadza się do odkręcenia śrub mocujących przednią płytę do nośnego ceownika oraz wysunięcia w dół przedniej płyty. Nie ma potrzeby zdejmowania wyświetlacza ze ściany. Konstrukcja wyświetlacza według wynalazku umożliwia zastosowanie śrub stabilizujących, zapobiegających dodatkowo przesuwaniu się zamocowanych płytek obwodów wewnątrz obudowy. Wyświetlacz
zawiera standardowe obwody drukowane wykonane w ogólnodostępnej technologii montażu mieszanego, które są znacznie tańsze od stosowanych w wyświetlaczach matryc diodowych. Mocowanie
obwodów drukowanych, sprowadzające się do wsunięcia płaskich elementów mocujących do ceownika, zapewnia ich szybki montaż i demontaż oraz eliminuje konieczność wykonywania otworów
w tylnej ścianie dla ich zamocowania. Wykonanie w znanych rozwiązaniach wielu otworów w tylnej
ścianie powoduje zmniejszenie szczelności obudowy. Mocowanie takie oraz podparcie obwodów drukowanych przez elementy ustalające powoduje dokładne ustawienie poszczególnych płytek obwodów
drukowanych względem siebie i nie ma potrzeby ich centrowania w celu uzyskania równoległości poszczególnych linii. Konstrukcja wyświetlacza według wynalazku umożliwia zastosowanie śrub stabilizujących zapobiegających dodatkowo przesuwaniu się zamocowanych płytek obwodów wewnątrz
obudowy. Wyświetlacz może mieć w widoku z przodu kształt kwadratu, prostokąta, trójkąta, krzyża
przy czym dopuszcza się wtedy odwrotne montowanie nośnego ceownika dla poprawy walorów estetycznych.
Przedmiot wynalazku jest uwidoczniony w przykładzie wykonania na rysunku, na którym fig. 1
przedstawia wyświetlacz w widoku z przodu, fig. 2 przedstawia wyświetlacz w przekroju podłużnym,
fig. 3 wyświetlacz w przekroju poprzecznym, fig. 4 szczegół „a”.
Wyświetlacz posiada obudowę 1, która zawiera profile w kształcie ceowników ograniczające
obudowę od góry i z boków. Do górnego ceownika 2 i bocznych ceowników 3, oraz osadzonych
w nich dystansowych ceowników 4, zamocowana jest metalowa tylna ściana 5 za pomocą nitów 6.
PL 221 554 B1
3
Przednia płyta 7, wykonana z bezbarwnego przeźroczystego tworzywa, osadzona jest przesuwnie
w szczelinach między ceownikami 2 oraz 3 i dystansowymi ceownikami 4. Obudowa ta osadzona jest
na nośnym ceowniku 8 kształtującym dno obudowy. Nośny ceownik umieszczony jest między tylną
ścianą a przednią płytą. Tylna ściana 5 połączona jest z półką nośnego ceownika 8 za pomocą śrub 9.
Nośny ceownik 8 ma fasolkowe otwory 10, uwzględniające rozszerzalność cieplną płyty, w których
osadzone są śruby 11 mocujące ją do drugiej półki nośnego ceownika 8. Wewnątrz obudowy umieszczone są płytki obwodów drukowanych 12 z świecącymi diodami 13 LED, a z tyłu płytek obwodów
drukowanych znajdują się obwody drukowane sterownika 14. Diody na płytce ułożone są w ośmiu
rzędach po osiem diod w każdym rzędzie.
Płytki są pomalowane na kolor czarny celem podniesienia poziomu kontrastu. Płytki obwodów
drukowanych 12 stoją na nośnym ceowniku 8. Do tych płytek zamocowane są płaskie elementy mocujące 15, które osadzone są w dystansowym ceowniku 4 umieszczonym w górnym ceowniku 2. Do
płytek obwodów drukowanych zamocowane są również płaskie elementy ustalające 16 powodujące
ustawienie płytek w określonej odległości od tylnej ściany. Wierzchołki diod stykają się z przednią płytą
i podpierają ją lub znajdują się w nieznacznej odległości od niej. W przypadku uderzenia tępym
przedmiotem w przednią płytę diody przenoszą równomiernie nacisk zabezpieczając płytę i obwody
drukowane przed uszkodzeniem.
Wykaz oznaczeń
1 – obudowa
2 – górny ceownik
3 – boczny ceownik
4 – dystansowy ceownik
5 – tylna ściana
6 – nit
7 – przednia płyta
8 – nośny ceownik
9 – śruba
10 – fasolkowy otwór
11 – śruba
12 – płytka obwodu drukowanego
13 – dioda
14 – obwód drukowany sterownika
15 – element mocujący
16 – element ustalający
Zastrzeżenia patentowe
1. Wyświetlacz diodowy, zwłaszcza do celów informacyjno-reklamowych, składający się z obudowy zawierającej profile w kształcie ceowników usytuowane jako górny ceownik i boczne ceowniki,
tylną ścianę oraz przednią płytę przepuszczającą światło, osadzone w tych ceownikach, a wewnątrz
obudowy znajdują się elementy z diodami, znamienny tym, że tylna ściana (5) połączona jest nierozłącznie z górnym ceownikiem (2) i bocznymi ceownikami (3), oraz obudowa (1) osadzona jest na nośnym ceowniku (8), przy czym tylna ściana (5) styka się z nośnym ceownikiem (8) po jego zewnętrznej
stronie i jest połączona z nim śrubami (9) i nitami oraz podobnie przednia płyta (7) styka się z nośnym
ceownikiem (8) po jego zewnętrznej stronie, z którym jest połączona za pomocą śrub (11), natomiast
wewnątrz obudowy (1) znajdują się płytki obwodów drukowanych (12) z diodami (13), stojące na nośnym ceowniku (8) i połączone są z tyłu z obwodami drukowanymi sterownika (14).
2. Wyświetlacz diodowy według zastrz. 1, znamienny tym, że w ceowniku nośnym (8) są fasolkowe otwory (10), w których osadzone są śruby (11) mocujące przednią płytę do nośnego ceownika (8).
2. Wyświetlacz diodowy według zastrz. 1, znamienny tym, że płytki obwodów drukowanych
(12) zawierają elementy mocujące (15) osadzone w dystansowym ceowniku (4) umieszczonym wewnątrz górnego ceownika (2), oraz elementy ustalające (16) wyznaczające położenie tych płytek
w obudowie.
4
PL 221 554 B1
Rysunki
