Zawartość opracowania
1. OPIS TECHNICZNY
1.1.
Zakres opracowania.
1.2.
Podstawa opracowania.
1.3.
Opis techniczny instalacji wentylacyjnej.
1.3.1. Układ wentylacyjny W1
1.3.2. Układ wentylacyjny W2
1.3.3. Układ wentylacyjny W3
1.3.4. Wytyczne branŜowe.
1.3.3.(1). Wytyczne budowlane.
1.3.3.(2). Wytyczne elektryczne.
1.3.3.(3). Wytyczne instalacyjne.
1.3.5. Ochrona p.poŜ.
1.4.
Uwagi końcowe.
1.5.
Podstawowe zestawienie materiałów
2. INFORMACJA BIOZ
3. ZAŁĄCZNIKI
4. CZĘŚĆ RYSUNKOWA
Rys. 1
Rzut parteru – wentylacja sanitariatów
skala 1: 50
Rys. 2
Przekrój A – A – wentylacja sanitariatów
skala 1: 50
- 2-
1. Opis techniczny
1.1. Zakres opracowania.
Opracowanie obejmuje swoim zakresem projekt budowlano – wykonawczy
instalacji wentylacji mechanicznej dla pomieszczeń sanitariatów w budynku
technicznym przy Muzeum Zamoyskich w Kozłówce.
1.2. Podstawa opracowania
-
Koncepcja architektoniczna pomieszczeń
-
Uzgodnienia z inwestorem
-
Rozporządzenia Ministra Infrastruktury z 12.04.2002r. W sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie
(Dz. U. Nr 75 Poz.690) wraz z późniejszymi zmianami,
-
Wymagania
techniczne
COBRTI
INSTAL
ISBN
83-88659-09-6
„Warunki techniczne wykonania i odbioru instalacji wentylacyjnych”.
-
Obowiązujące normy, wytyczne i przepisy BHP.
-
Karty
katalogowe
i
wytyczne
projektowe
producentów
urządzeń
wentylacyjnych
- 3-
1.3. Opis
1.3.1.
techniczny
instalacji
wentylacyjnej.
Układ wentylacyjny W1
Projektowany system wyciągowy maja za zadanie zapewnić wymagany
wywiew powietrza z pomieszczeń sanitariatów w ilości Vmin = 50 m3/h/1 miskę
ustępową.
Układ opiera się na zastosowaniu wentylatora wyciągowego kanałowego
typu TD 160/100 ECOWATT firmy Venture o wydajności Vmax = 190 m3/h.
Wentylator zamontowany zostanie na kanale wentylacyjnym podwieszonym do
stropu. W pomieszczeniu zastosowana zostanie wentylacja nawiewno-wywiewna
podciśnieniowa. Powietrze uzupełniane będzie przez zamontowane w ramach
nawiewniki okienne.
Kanały
wentylacyjne
naleŜy
prowadzić
w przestrzeni
nad
stropem
podwieszanym. Przejście kanałów przez ściany naleŜy doprowadzić do stanu
pierwotnego lub sposób wykończenia ustalić z konserwatorem zabytków. Jako
miejsce wyrzutu zanieczyszczonego powietrza przewidziano istniejący szacht
kominowy. Po wprowadzeniu przewodu do komina naleŜy za pomocą kolana
skierować strumień powietrza wyrzucanego do góry.
Na etapie robót budowlano – montaŜowych naleŜy udroŜnić szacht
kominowy oraz zamontować w nim wyrzutnię ścienną zgodnie z częścią
rysunkową. Pionowy wylot z komina naleŜy zamurować
Elementy widoczne takie jak np. kratki nawiewne okienne i wyciągowe
Wykonawca
robót
powinien
przedstawić
konserwatorowi
zabytków
do
zatwierdzenia przed wmontowaniem.
Jako elementy nawiewne projektuje się nawiewniki do motaŜu w ramie
okiennej PRESO typu AMO o max. wyd. 45 m3/h w kolorze ramy okiennej. Jako
elementy wywiewne projektuje się zawory wyciągowe KU z króćcem montaŜowym.
KaŜdy zawór wyciągowy połączony będzie z instalacją za pomocą kanału
elastycznego z izolacją termiczno – akustyczną o dł. min. 1,0 m.
Trasy i przekroje kanałów oraz lokalizacja urządzeń zgodnie z częścią
graficzną opracowania.
- 4-
1.3.2. Układ wentylacyjny W2
Projektowany system wyciągowy maja za zadanie zapewnić wymagany
wywiew powietrza z pomieszczeń sanitariatów w ilości Vmin = 50 m3/h/1 miskę
ustępową. Łączny strumień powietrza dla systemy W2 wynosi Vmin = 210 m3/h.
Układ opiera się na zastosowaniu wentylatora wyciągowego kanałowego
typu TD 250/100 ECOWATT firmy Venture o wydajności Vmax = 275 m3/h.
Wentylator zamontowany zostanie na kanale wentylacyjnym podwieszonym do
stropu. W pomieszczeniu zastosowana zostanie wentylacja nawiewno-wywiewna
podciśnieniowa. Powietrze uzupełniane będzie przez zamontowane w ramach
nawiewniki okienne.
Kanały
wentylacyjne
naleŜy
prowadzić
w przestrzeni
nad
stropem
podwieszanym. Przejście kanałów przez ściany naleŜy doprowadzić do stanu
pierwotnego lub sposób wykończenia ustalić z konserwatorem zabytków. Jako
miejsce wyrzutu zanieczyszczonego powietrza przewidziano istniejący szacht
kominowy. Po wprowadzeniu przewodu do komina naleŜy za pomocą kolana
skierować strumień powietrza wyrzucanego do góry.
Na etapie robót budowlano – montaŜowych naleŜy udroŜnić szacht
kominowy oraz zamontować w nim wyrzutnię ścienną zgodnie z częścią
rysunkową. Pionowy wylot z komina naleŜy zamurować
Elementy widoczne takie jak np. kratki nawiewne okienne i wyciągowe
Wykonawca
robót
powinien
przedstawić
konserwatorowi
zabytków
do
zatwierdzenia przed wmontowaniem.
Jako elementy nawiewne projektuje się nawiewniki do motaŜu w ramie
okiennej PRESO typu AMO o max. wyd. 45 m3/h w kolorze ramy okiennej. Jako
elementy wywiewne projektuje się zawory wyciągowe KU z króćcem montaŜowym.
KaŜdy zawór wyciągowy połączony będzie z instalacją za pomocą kanału
elastycznego z izolacją termiczno – akustyczną o dł. min. 1,0 m.
Trasy i przekroje kanałów oraz lokalizacja urządzeń zgodnie z częścią
graficzną opracowania.
- 5-
1.3.3. Układ wentylacyjny W3
Projektowany system wyciągowy maja za zadanie zapewnić wymagany
wywiew powietrza z pomieszczeń sanitariatów w ilości Vmin = 50 m3/h/1 miskę
ustępową. Łączny strumień powietrza dla systemy W3 wynosi Vmin = 360 m3/h.
Układ opiera się na zastosowaniu wentylatora wyciągowego kanałowego
typu TD 500/150 ECOWATT firmy Venture o wydajności Vmax = 580 m3/h.
Wentylator zamontowany zostanie na kanale wentylacyjnym podwieszonym do
stropu. W pomieszczeniu zastosowana zostanie wentylacja nawiewno-wywiewna
podciśnieniowa. Powietrze uzupełniane będzie przez zamontowane w ramach
nawiewniki okienne.
Kanały
wentylacyjne
naleŜy
prowadzić
w przestrzeni
nad
stropem
podwieszanym. Przejście kanałów przez ściany naleŜy doprowadzić do stanu
pierwotnego lub sposób wykończenia ustalić z konserwatorem zabytków. Jako
miejsce wyrzutu zanieczyszczonego powietrza przewidziano istniejący szacht
kominowy. Po wprowadzeniu przewodu do komina naleŜy za pomocą kolana
skierować strumień powietrza wyrzucanego do góry.
Na etapie robót budowlano – montaŜowych naleŜy udroŜnić szacht
kominowy oraz zamontować w nim wyrzutnię ścienną zgodnie z częścią
rysunkową. Pionowy wylot z komina naleŜy zamurować
Elementy widoczne takie jak np. kratki nawiewne okienne i wyciągowe
Wykonawca
robót
powinien
przedstawić
konserwatorowi
zabytków
do
zatwierdzenia przed wmontowaniem.
Jako elementy nawiewne projektuje się nawiewniki do motaŜu w ramie
okiennej PRESO typu AMO o max. wyd. 45 m3/h w kolorze ramy okiennej. Jako
elementy wywiewne projektuje się zawory wyciągowe KU z króćcem montaŜowym.
KaŜdy zawór wyciągowy połączony będzie z instalacją za pomocą kanału
elastycznego z izolacją termiczno – akustyczną o dł. min. 1,0 m.
Trasy i przekroje kanałów oraz lokalizacja urządzeń zgodnie z częścią
graficzną opracowania.
- 6-
1.3.4. Wytyczne branŜowe.
1.3.3.(1). Wytyczne budowlane.
1) Wykonać stalowe wsporniki pod kanały wentylacyjne prowadzone pod
stropem budynku.
2) Trasy kanałów wentylacyjnych, lokalizację i sposób zamocowania urządzeń
oraz niezbędne przekucia w ścianach i stropach naleŜy wykonywać pod
nadzorem
konserwatora
zabytków
i
inspektora
nadzoru
specjalności
konstrukcyjno-budowlanej.
3) Kanały wentylacji mechanicznej prowadzone przez pomieszczenia naleŜy
obudować z zastosowaniem rewizji umoŜliwiających inspekcję urządzeń
wentylacyjnych.
4) Wykonać szczelne przejście dla kanałów wentylacji mechanicznej.
5) Istniejące kanały murowane naleŜy oczyścić i sprawdzić ich przekrój na całej
długości przewodów.
6) W istniejącym kominie zamontować ścienną wyrzutnię powietrza zgodnie z
częścią rysunkową. Pionowy wylot komina – zamurować.
1.3.3.(2). Wytyczne elektryczne.
1) Zasilić wentylatory kanałowe wentylacyjne zgodnie z DTR producenta.
2) Metalowe elementy instalacji kanałowej oraz urządzenia wentylacyjne naleŜy
objąć elektrycznymi połączeniami wyrównawczymi.
3) Wentylacyjne układy wyciągowe W1, W2 i W3 powinny pracować jednocześnie
po zadziałaniu czujnika ruchu w danym pomieszczeniu lub po włączeniu
oświetlenia.
4) Wyłączenie układu wyciągowego powinno nastąpić przynajmniej z 2 min
opóźnieniem.
1.3.3.(3). Wytyczne instalacyjne.
1) W pomieszczeniach, w których projektuje się wentylację mechaniczną, naleŜy
zaślepić otwory wentylacji grawitacyjnej.
- 7-
2) NaleŜy zamontować nawiewniki okienne przystosowane do montaŜu w ramie
okiennej wg części graficznej.
1.3.5. Ochrona p.poŜ.
1) Wszystkie projektowane elementy wentylacyjne są niepalne.
2) Metalowe elementy wentylacyjnej instalacji kanałowej oraz urządzenia
wentylacyjne naleŜy objąć elektrycznymi połączeniami wyrównawczymi.
3) Urządzenia i elementy wentylacyjne zlokalizowane na zewnątrz budynku objąć
instalacją odgromową.
1.4. Uwagi końcowe
-
Niniejszy projekt budowlany naleŜy uzgodnić z Konserwatorem Zabytków,
Rzeczoznawcą do spraw sanitarnohigienicznych oraz Rzeczoznawcą do
spraw zabezpieczeń przeciwpoŜarowych.
-
Instalację
wentylacyjną
naleŜy
wykonać
zgodnie
wymaganiami
Rozporządzenia Ministra Infrastruktury z 12.04.2002r. W sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie z
późniejszymi zmianami.
-
Całość robót naleŜy prowadzić zgodnie z projektem oraz „Warunkami
technicznymi wykonania i odbioru robót instalacyjnych”.
-
Materiały budowlane oraz elementy prefabrykowane powinny posiadać
wymagane atesty i odpowiadać odpowiednim normom.
-
Roboty budowlane wykonywać zgodnie z zasadami sztuki budowlanej oraz
obowiązującymi normami.
-
W trakcie wykonywania robót naleŜy przestrzegać obowiązujących zasad
BHP.
-
MontaŜ urządzeń przeprowadzić zgodnie z instrukcjami technicznymi
producentów urządzeń.
-
MontaŜ izolacji termicznych naleŜy przeprowadzić zgodnie z instrukcjami
montaŜu producentów.
- 8-
-
Po uruchomieniu układu wentylacyjnego naleŜy przeprowadzić regulację
wydatku strumieni powietrza na poszczególnych nawiewnikach zgodnie
z częścią graficzną opracowania.
Projektował:
- 9-
1.5. Podstawowe zestawienie materiałów
Lp.
Urządzenie
Ilość
1
Wentylator TD 160/100 ECOWATT
1 szt.
2
Wentylator TD 250/100 ECOWATT
1 szt.
3
Wentylator TD 500/150 ECOWATT
1 szt.
4
Nawiewnik okienny PRESO typu AMO
14 szt.
5
Zawór wyciągowy KU + króciec mont.
14 szt.
6
Kanał SR 200
4,0 mb
7
Kanał SR 160
6,0 mb
8
Kanał SR 125
5,0 mb
9
Kanał SR 100
22,0 mb
10
Kanał elastyczny z izolacją termiczno - akustyczną
20,0 mb
11
Wyrzutnia powietrza 400x200mm
1 szt.
- 10 -
2. INFORMACJA BiOZ
Na podstawie art. 21a ust. 4 ustawy z dnia 7 lipca 1994 r. – Prawo budowlane
(Dz. U. Z 2000 r. Nr 106, poz. 1126, z późniejszymi zmianami)
NAZWA INWESTYCJI
BUDOWLANEJ:
MUZEUM ZAMOYSKICH W KOZŁÓWCE
- INSTALACJA WENTYLACJI MECHANICZNEJ
POMIESZCZEŃ SANITARIATÓW
ADRES OBIEKTU
BUDOWLANEGO:
MUZEUM ZAMOYSKICH W KOZŁÓWCE
21-132 KAMIONKA
INWESTOR:
MUZEUM ZAMOYSKICH W KOZŁÓWCE
21-132 KAMIONKA
PROJEKTANT:
mgr inŜ. R. Malik upr. bud. 497/LB/2001
- 11 -
A. Zakres robót dla całego zamierzenia budowlanego oraz kolejność
realizacji.
Zakres
robót
obejmuje
wykonanie
instalacji
wentylacji
mechanicznej
dla
pomieszczeń sanitariatów w budynku technicznym przy Muzeum Zamoyskich w
Kozłówce.
Kolejność realizacji:
1. MontaŜ kanałów wentylacyjnych.
2. MontaŜ wentylatorów kanałowych.
3. MontaŜ elementów nawiewnych i wyciągowych.
4. Uruchomienie i regulacja układów wentylacyjnych.
B. Wykaz istniejących obiektów budowlanych.
Wykaz istniejących obiektów zgodnie z planem sytuacyjnym.
C. Wskazanie elementów zagospodarowania działki lub terenu, które
mogą spowodować szczególne zagroŜenie dla bezpieczeństwa i zdrowia
ludzi.
Na terenie działki nie występują elementy mogące spowodować szczególne
zagroŜenie dla bezpieczeństwa i zdrowia ludzi.
D. Wskazanie dotyczące przewidywanych zagroŜeń występujących
podczas realizacji robót budowlanych, określające skalę i rodzaje
zagroŜeń
oraz
miejsce
i
czas
ich
występowania.
Przewidywane zagroŜenie:
Upadek pracownika z wysokości podczas montaŜu urządzeń wentylacyjnych.
E. Wskazanie sposobu prowadzenia instruktaŜu pracowników przed
przystąpieniem do realizacji robót szczególnie niebezpiecznych.
Procedury określające zasady bezpiecznej pracy zawarte są w przepisach
eksploatacji i bezpiecznej pracy, które pracownicy mają obowiązek znać
i stosować. Ich wiedza jest potwierdzana zaświadczeniami kwalifikacyjnymi.
- 12 -
Ponadto kaŜde przedsiębiorstwo wykonawcze ma obowiązek posiadać i stosować
instrukcje wykonywania pracy zgodnie z wymaganiami bezpieczeństwa.
F. Wskazanie środków technicznych i organizacyjnych, zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych
w strefach szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie,
w
tym
zapewniających
bezpieczną
i
sprawną
komunikację,
umoŜliwiającą szybką ewakuację na wypadek poŜaru, awarii i innych
zagroŜeń.
Środki techniczne i organizacyjne zapobiegające niebezpieczeństwu upadku
pracownika z wysokości.
W czasie wykonywania robót montaŜowych stosować wyłącznie pomosty
montaŜowe lub drabiny rozstawne.
Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co
najmniej 1,0 m od poziomu podłogi lub ziemi, powinny być zabezpieczone
balustradą przed upadkiem z wysokości.
Otwory w stropach, na których prowadzone są prace lub do których
moŜliwy jest dostęp ludzi, naleŜy zabezpieczyć przed moŜliwością wpadnięcia lub
ogrodzić balustradą. Podczas przemieszczania w poziomie na stanowisku pracy,
pracownik powinien mieć moŜliwość zamocowania końcówki linki bezpieczeństwa
do pomocniczej liny ochronnej lub prowadnicy poziomej, zamocowanej na
wysokości około 1,50 m wzdłuŜ zewnętrznej strony krawędzi przejścia.
Wytrzymałość i sposób zamocowania prowadnicy, powinny uwzględniać
obciąŜenie dynamiczne spadającej osoby. W przypadku gdy zachodzi konieczność
przemieszczenia stanowiska pracy
w
pionie, linka bezpieczeństwa szelek
bezpieczeństwa powinna być zamocowana do prowadnicy pionowej za pomocą
urządzenia samohamującego. Długość linki bezpieczeństwa szelek bezpieczeństwa
nie powinna być większa niŜ 1,50 m. Amortyzatory spadania nie są wymagane,
jeŜeli linki asekuracyjne są mocowane do linek urządzeń samohamujących,
- 13 -
ograniczających wystąpienie siły dynamicznej w momencie spadania, zwłaszcza
aparatów bezpieczeństwa lub pasów bezwładnościowych.
Osoby korzystające z urządzeń krzesełkowych, drabin linowych lub
ruchomych podestów roboczych powinny być dodatkowo zabezpieczone przed
upadkiem z wysokości za pomocą prowadnicy pionowej, zamocowanej niezaleŜnie
od lin nośnych drabiny, krzesełka lub podestu.
Ponadto, naleŜy ustalić rodzaje prac, które powinny być wykonywane przez
co najmniej dwie osoby, w celu zapewnienia asekuracji, ze względu na moŜliwość
wystąpienia szczególnego zagroŜenia dla zdrowia lub Ŝycia ludzkiego.
Dotyczy to prac wykonywanych na wysokości powyŜej 2,0 m w
przypadkach,
w
których
wymagane
jest
zastosowanie
środków
ochrony
indywidualnej przed upadkiem z wysokości.
Roboty montaŜowe wewnętrzne mogą być wykonywane z rusztowań
składanych typu „Warszawa". MontaŜ rusztowań, ich eksploatacja i demontaŜ
powinny być wykonane zgodnie z instrukcją producenta.
MontaŜ i demontaŜ tego typu rusztowań moŜe być przeprowadzony tylko i
wyłącznie przez osoby odpowiednio przeszkolone w zakresie jego konstrukcji,
montaŜu i demontaŜu. Rusztowania tego typu powinny być wykorzystywane
zgodnie z przeznaczeniem. Stanowiska pracy powinny umoŜliwić swobodę ruchu,
niezbędną do wykonywania pracy.
Dla prac związanych z wykonywaniem powyŜszej instalacji nie występuje
zagroŜenie ograniczenia sprawnej komunikacji ani ewentualnej ewakuacji.
Projektant:
- 14 -
3. Załączniki
1. Oświadczenie projektanta.
2. Kserokopia uprawnień projektanta.
3. Kserokopia potwierdzenia członkostwa projektanta i sprawdzającego w LOIIB.
- 15 -
Oświadczenie projektanta
Lublin, grudzień 2009
OŚWIADCZENIE

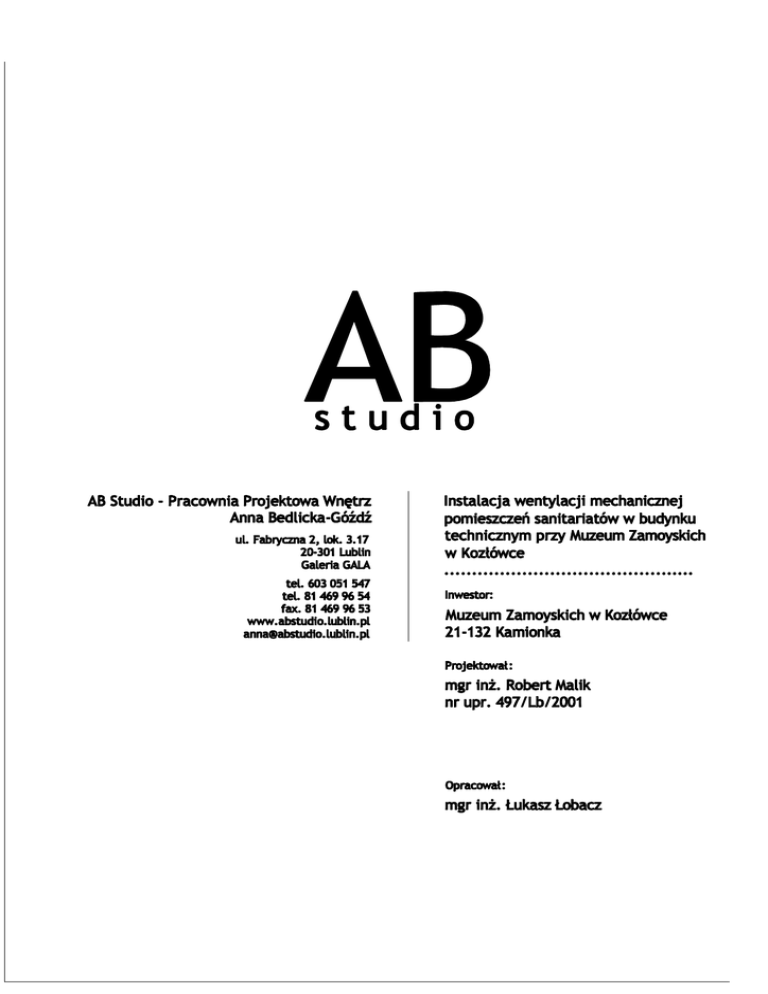

Projekt budowlano – wykonawczy p.t.: „Instalacja wentylacji mechanicznej
pomieszczeń sanitariatów w budynku technicznym przy Muzeum Zamoyskich w
Kaozłówce”, został sporządzony zgodnie z obowiązującymi przepisami oraz
zasadami wiedzy technicznej.
Podpis projektanta
- 16 -
