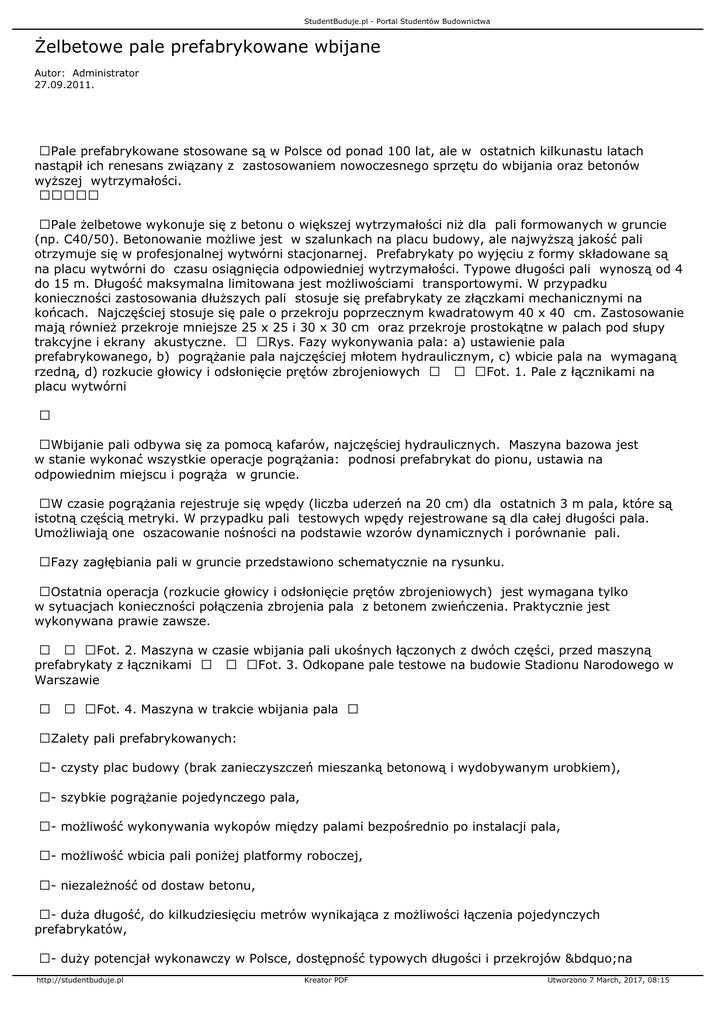

Żelbetowe pale prefabrykowane wbijane
Autor: Administrator
27.09.2011.
Pale prefabrykowane stosowane są w Polsce od ponad 100 lat, ale w ostatnich kilkunastu latach
nastąpił ich renesans związany z zastosowaniem nowoczesnego sprzętu do wbijania oraz betonów
wyższej wytrzymałości.
Pale żelbetowe wykonuje się z betonu o większej wytrzymałości niż dla pali formowanych w gruncie
(np. C40/50). Betonowanie możliwe jest w szalunkach na placu budowy, ale najwyższą jakość pali
otrzymuje się w profesjonalnej wytwórni stacjonarnej. Prefabrykaty po wyjęciu z formy składowane są
na placu wytwórni do czasu osiągnięcia odpowiedniej wytrzymałości. Typowe długości pali wynoszą od 4
do 15 m. Długość maksymalna limitowana jest możliwościami transportowymi. W przypadku
konieczności zastosowania dłuższych pali stosuje się prefabrykaty ze złączkami mechanicznymi na
końcach. Najczęściej stosuje się pale o przekroju poprzecznym kwadratowym 40 x 40 cm. Zastosowanie
mają również przekroje mniejsze 25 x 25 i 30 x 30 cm oraz przekroje prostokątne w palach pod słupy
trakcyjne i ekrany akustyczne. Rys. Fazy wykonywania pala: a) ustawienie pala
prefabrykowanego, b) pogrążanie pala najczęściej młotem hydraulicznym, c) wbicie pala na wymaganą
rzedną, d) rozkucie głowicy i odsłonięcie prętów zbrojeniowych Fot. 1. Pale z łącznikami na
placu wytwórni
Wbijanie pali odbywa się za pomocą kafarów, najczęściej hydraulicznych. Maszyna bazowa jest
w stanie wykonać wszystkie operacje pogrążania: podnosi prefabrykat do pionu, ustawia na
odpowiednim miejscu i pogrąża w gruncie.
W czasie pogrążania rejestruje się wpędy (liczba uderzeń na 20 cm) dla ostatnich 3 m pala, które są
istotną częścią metryki. W przypadku pali testowych wpędy rejestrowane są dla całej długości pala.
Umożliwiają one oszacowanie nośności na podstawie wzorów dynamicznych i porównanie pali.
Fazy zagłębiania pali w gruncie przedstawiono schematycznie na rysunku.
Ostatnia operacja (rozkucie głowicy i odsłonięcie prętów zbrojeniowych) jest wymagana tylko
w sytuacjach konieczności połączenia zbrojenia pala z betonem zwieńczenia. Praktycznie jest
wykonywana prawie zawsze.
Fot. 2. Maszyna w czasie wbijania pali ukośnych łączonych z dwóch części, przed maszyną
prefabrykaty z łącznikami Fot. 3. Odkopane pale testowe na budowie Stadionu Narodowego w
Warszawie
Fot. 4. Maszyna w trakcie wbijania pala Zalety pali prefabrykowanych:
- czysty plac budowy (brak zanieczyszczeń mieszanką betonową i wydobywanym urobkiem),
- szybkie pogrążanie pojedynczego pala,
- możliwość wykonywania wykopów między palami bezpośrednio po instalacji pala,
- możliwość wbicia pali poniżej platformy roboczej,
- niezależność od dostaw betonu,
- duża długość, do kilkudziesięciu metrów wynikająca z możliwości łączenia pojedynczych
prefabrykatów,
- duży potencjał wykonawczy w Polsce, dostępność typowych długości i przekrojów „na
http://studentbuduje.pl
Kreator PDF
Utworzono 7 March, 2017, 08:15
StudentBuduje.pl - Portal Studentów Budownictwa
składzie”,
- precyzyjna rejestracja wpędów (liczby uderzeń na 20 cm),
- możliwość oszacowania nośności pali w trakcie wykonywania na podstawie wzorów dynamicznych,
- większa łatwość wykonania badań dynamicznych,
- możliwość wykonania dużej liczby pali testowych oraz badań statycznych i dynamicznych (większa
pewność projektowania),
- długoletnie doświadczenie w stosowaniu.
Do wad pali prefabrykowanych można zaliczyć:
- drgania i hałas pochodzące od wbijania,
- konieczność rozkuwania głowic,
- trudność ze zmianą długości pali w trakcie pogrążania, zwiększenie długości wymaga użycia innego
prefabrykatu (dłuższego lub z łącznikami),
- konieczność wcześniejszego przygotowania prefabrykatów, dla prefabrykatów nietypowych bywa to
czasochłonne,
- konieczność monitorowania obiektów wrażliwych na drgania w sąsiedztwie wbijanych pali.
mgr inż. Piotr Rychlewski
Instytut Badawczy Dróg i Mostów
Literatura
1. K. Gwizdała, J.R. Kowalski, Prefabrykowane pale wbijane, Politechnika Gdańska, Wydział Inżynierii
Lądowej i Środowiska, Katedra Geotechniki, Gdańsk 2005.
2. D. Sobala, Prefabrykowane żelbetowe pale wbijane, seminarium Fundamenty palowe 2009,
Warszawa 22.04.2009.
3. PN-EN 12794 Prefabrykaty z betonu – Pale fundamentowe.
4. PN-EN 12699 Wykonawstwo specjalnych robót geotechnicznych – Pale przemieszczeniowe.
