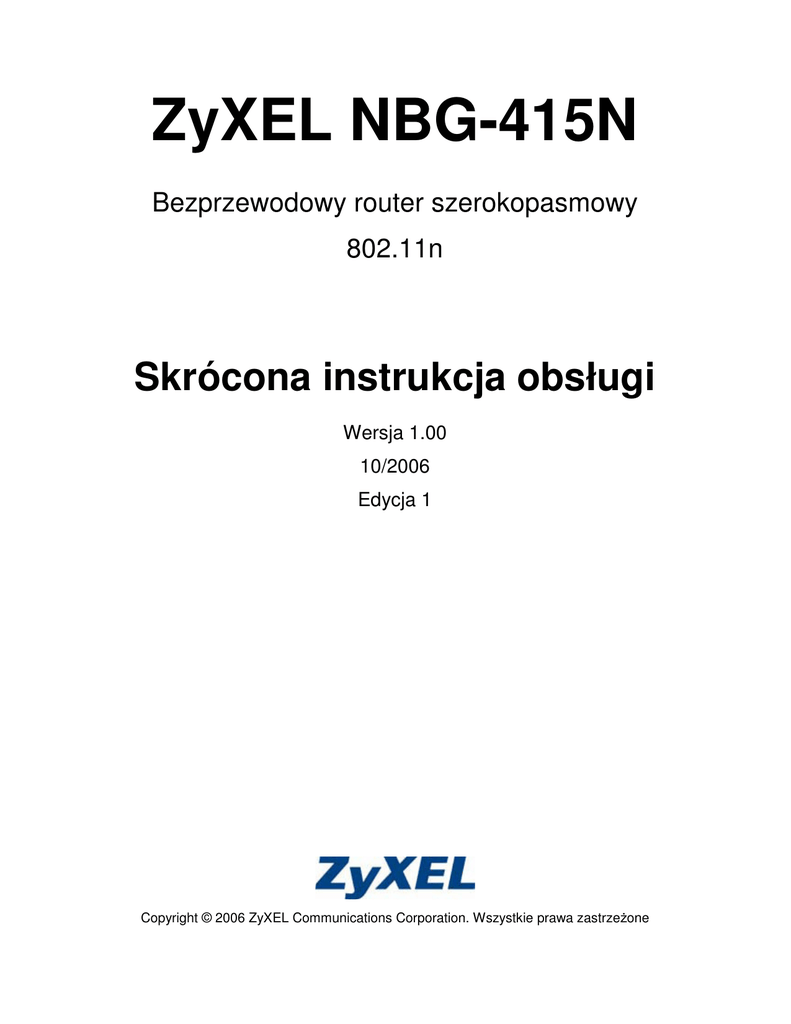

ZyXEL NBG-415N
Bezprzewodowy router szerokopasmowy
802.11n
Skrócona instrukcja obsługi
Wersja 1.00
10/2006
Edycja 1
Copyright © 2006 ZyXEL Communications Corporation. Wszystkie prawa zastrzeżone
Wprowadzenie
Dzięki routerowi NBG-415N kilka komputerów w sieci może współdzielić
połączenie z Internetem. Router ten może także posłużyć do konfiguracji sieci
bezprzewodowej.
1 Połączenia sprzętowe
1. LAN: za pomocą przewodu Ethernet połącz komputer do portu LAN,
aby uzyskać dostęp do Internetu.
2. WAN: za pomocą przewodu Ethernet, który znajdował się w zestawie z
modemem DSL/kablowym, połącz port WAN z portem Ethernet w
modemie.
3. POWER: używając wyłącznie zasilacza znajdującego się w zestawie,
podłącz gniazdo POWER do odpowiedniego źródła prądu.
1
1.1 Sprawdź diody LED (światełka)
• Włącza się dioda PWR.
• Dioda WLAN zaczyna świecić się ciągłym światłem.
• Diody WAN i/lub LAN włączają się i od czasu do czasu migają, jeśli
odpowiadające im porty są prawidłowo podłączone.
?
Jeśli nie miga żadna dioda, odłącz urządzenie i sprawdź ponownie
wszystkie połączenia sprzętowe.
2 Uzyskiwanie dostępu do routera NBG-415N
1. Uruchom przeglądarkę.
Wpisz adres 192.168.1.1
(domyślny adres
administracyjny w sieci LAN) w polu adresu przeglądarki. Wciśnij
[ENTER].
2. Pojawi się ekran
logowania. W polu User
Name wybierz admin,
wpisz „1234” (domyślne
hasło) kliknij przycisk
Login, żeby przejść dalej.
2
3. Pojawi się główny ekran
konfiguratora.
3 Kreator konfiguracji
dostępu do Internetu
1. Kliknij START > WIZARD > Launch Internet Connection Setup
Wizard, aby wyświetlić pierwszy ekran kreatora. Kliknij Next na każdym
ekranie kreatora, żeby przejść dalej. Router NBG-415N mógł już wykryć
Twoje połączenie z Internetem.
2. Na drugim ekranie kreatora
zmień hasło logowania. W haśle
rozróżniane są duże i małe litery.
3. Wybierz strefę czasową,
właściwą dla Twojego miejsca
pobytu.
4. Wybierz rodzaj Twojego
połączenia do Internetu.
5. Zawartość następnego ekranu
różni się w zależności od
wybranego typu połączenia. W
poszczególnych polach
wprowadź informacje, które
otrzymałeś od swojego dostawcy
usług internetowych, a następnie
kliknij Next.
3
6. Na ostatnim ekranie kliknij
Connect, co spowoduje
zapisanie ustawień w
routerze NBG-415N.
7. Kliknij Reboot the Device, żeby ponownie uruchomić router, dzięki
czemu zmiany zaczną
obowiązywać. Odczekaj
kilka minut, aż router
skończy się uruchamiać,
zanim ponownie się z nim
połączysz.
8. Sprawdź swoje połączenie z Internetem. Uruchom przeglądarkę i
wprowadź adres dowolnej strony, np. http://www.zyxel.com.
?
Jeśli nie możesz połączyć się z Internetem, sprawdź, czy na ekranie
kreatora prawidłowo wprowadziłeś informacje na temat swojego
połączenia z Internetem.
Kreator konfiguracji sieci bezprzewodowej
1. Kliknij START > WIZARD > Launch Wireless Security Setup
Wizard, aby wyświetlić pierwszy ekran kreatora. Kliknij Next na
każdym ekranie kreatora, żeby przejść dalej.
2. W polu Wireless Network
Name wprowadź opisową
nazwę, które identyfikuje
sieć bezprzewodową.
4
Klienci, którzy mają zostać podłączeni do tej sieci bezprzewodowej,
muszą być skojarzoni z tym identyfikatorem.
3. Postępuj zgodnie ze
wskazówkami na ekranie i
wybierz tryb zabezpieczeń
bezprzewodowych.
4. Następny ekran pojawi się, jeśli
włączysz tryb zabezpieczenia
sieci bezprzewodowej.
Postępuj zgodnie z instrukcjami
na ekranie, żeby wprowadzić
klucz WEP lub hasło.
5. Na tym ekranie sprawdź
ustawienia swojej sieci
bezprzewodowej i kliknij Save,
żeby zapisać ustawienia w
routerze NBG-415N.
6. Kliknij Reboot the Device,
żeby ponownie uruchomić
router, dzięki czemu zmiany
zaczną obowiązywać.
7. Odczekaj kilka minut, aż router
skończy się uruchamiać, zanim ponownie się z nim połączysz.
5
5 Konfiguracja połączenia bezprzewodowego
za pomocą funkcji Windows® Connect Now
Dzięki funkcji Windows® Connect Now, możliwe jest zapisanie ustawień
bezprzewodowych routera NBG-415N na przenośnej karcie pamięci USB i
przeniesienie ich do komputera, w którym działa karta bezprzewodowa.
Umożliwia to łatwe skonfigurowanie lokalnej sieci bezprzewodowej. Aby
skorzystać z tej funkcji, potrzebne są:
• Karta pamięci USB, na której jest co najmniej 300 KB wolnego miejsca.
• Windows XP z dodatkiem Service Pack 2 (SP2).
Postępuj zgodnie z poniższymi punktami, aby stworzyć sieć bezprzewodową
za pomocą Windows® Connect Now.
1. Kliknij przycisk Start > Panel
sterowania i kliknij dwa razy na
Kreator sieci bezprzewodowej.
2. Pojawi się pierwsze okno kreatora.
Kliknij Next na każdym ekranie
kreatora, żeby przejść dalej.
6
3. Wybierz Skonfiguruj nową sieć
bezprzewodową, aby skonfigurować
nową sieć bezprzewodową.
4. W polu Nazwa sieci (SSID) wprowadź
unikalną nazwę, która będzie
identyfikować Twoją sieć
bezprzewodową.
5. Wybierz Automatycznie przypisz
klucz sieciowy, aby Windows stworzyło
klucz zabezpieczający.
6. Wybierz Użyj szyfrowania WPA zamiast WEP jako sposób
szyfrowania danych.
7. Wybierz Użyj dysku USB, aby
skonfigurować sieć bezprzewodową.
8. Podłącz dysk USB do komputera i
wskaż literę dysku w polu Dysk flash.
7
9. Postępuj zgodnie z instrukcjami na
ekranie.
10.
Ten ekran pojawia się, gdy
pomyślnie skonfigurowałeś bezpieczną
sieć bezprzewodową. Kliknij Finish.
11.
Użyj komputera z bezprzewodową
kartą sieciową, żeby przetestować
połączenie przez bezprzewodową sieć
lokalną z routerem NBG-415N.
Rozwiązywanie problemów
1. Żadna dioda nie włącza się po uruchomieniu urządzenia NBG-415N.
•
Upewnij się, że prawidłowy zasilacz jest podłączony do routera
NBG-415N i do źródła prądu.
•
Sprawdź wszystkie kable.
•
Jeśli wskaźniki LED nadal się nie zapalają, może to świadczyć o
problemie sprzętowym. Należy skontaktować się ze sprzedawcą.
2. Nie można połączyć się z routerem NBG-415N z sieci LAN.
•
Sprawdź przewód łączący router NBG-415N z komputerem lub
koncentratorem. Zapoznaj się z rozdziałem Połączenia
sprzętowe, aby uzyskać więcej szczegółów.
8
•
Wyślij komendę ping do routera NBG-415N z komputera w sieci
LAN.
•
Sprawdź, czy w komputerze zainstalowana jest karta Ethernet i
czy działa ona prawidłowo.
3. Nie można wysłać komendy ping do żadnego komputera w sieci LAN.
•
Jeśli diody LED sieci LAN są wyłączone, sprawdź kable łączące
NBG-415N i komputery w sieci LAN.
•
Należy upewnić się, że adres IP i maska podsieci urządzenia
NBG-415N oraz komputerów znajdują się w tym samym zakresie.
4. Nie można uzyskać dostępu do Internetu
•
Sprawdź połączenie NBG-415N do modemu szerokopasmowego.
•
Wyłącz i włącz ponownie zarówno modem szerokopasmowy, jak i
NBG-415N. Jeśli korzystasz z modemu kablowego, musisz
najpierw wyłączyć modem kablowy, a potem odczekać od dwóch
do trzech minut, zanim podłączysz modem do NBG-415N.
•
Adres IP w sieci WAN zostaje przyznany w momencie, gdy
dostawca usług internetowych zweryfikuje adres MAC, nazwę
hosta lub ID użytkownika. Dowiedz się, jaką metodę weryfikacji
wykorzystuje dostawca usług i skonfiguruj odpowiednie pola na
ekranie kreatora podłączenia do Internetu lub na ekranie
zaawansowanych ustawień sieci WAN.
•
Upewnij się, że na ekranach kreatora wprowadziłeś prawidłowe
informacje dotyczące konta dostępowego do Internetu.
9
5. Nie można połączyć się z lokalną siecią bezprzewodową przez NBG415N.
•
Sprawdź, czy przełącznik ON/OFF jest w pozycji ON, która
oznacza, że moduł sieci bezprzewodowej w NBG-415N jest
włączony.
•
Sprawdź, czy klient sieci bezprzewodowej został
skonfigurowanych do korzystania z tej samej sieci
bezprzewodowej i tych samych ustawień zabezpieczeń, co NBG415N.
•
Upewnij się, czy klient bezprzewodowy znajduje się w zasięgu
routera NBG-415N.
•
Upewnij się, że nie występują interferencje radiowe (np. z innych
bezprzewodowych sieci LAN lub telefonów bezprzewodowych).
Konfiguracja adresu IP komputera
W tym rozdziale wyjaśniono, jak skonfigurować komputer Windows
NT/2000/XP do automatycznego pobierania adresu IP. Informacje dotyczące
konfigurowania adresu IP w innych wersjach systemu Windows oraz w
systemie Macintosh można znaleźć w Instrukcji użytkownika.
1. W Windows XP kliknij przycisk Start i wybierz polecenie Panel
sterowania. W Windows 2000/NT kliknij przycisk Start i wybierz
polecenie Ustawienia/Panel sterowania.
2. W Panelu sterowania Windows XP kliknij dwukrotnie ikonę Połączenia
sieciowe. W Panelu sterowania Windows 2000/NT kliknij dwukrotnie
ikonę Połączenia sieciowe i telefoniczne.
10
3. Kliknij prawym przyciskiem
myszy ikonę Połączenie
lokalne i wybierz z menu
polecenie Właściwości.
4. Zaznacz pozycję Protokół
internetowy (TCP/IP) (na
karcie Ogólne w Windows XP)
i kliknij przycisk Właściwości.
5. Pojawi się okno Właściwości:
Protokół internetowy
(TCP/IP) (karta Ogólne w
Windows XP).
6. Zaznacz opcje Uzyskaj adres IP automatycznie oraz Uzyskaj adres
serwera DNS automatycznie.
7. Kliknij przycisk OK, aby zamknąć okno Właściwości: Protokół TCP/IP.
8. Kliknij przycisk Zamknij (OK w Windows 2000/NT), aby zamknąć okno
Właściwości: Połączenie lokalne.
9. Zamknij okno Połączenia sieciowe.
Oglądanie certyfikatów produktu
1. Przejdź pod adres www.zyxel.com.
2. Wybierz produkt z listy rozwijanej na stronie głównej firmy ZyXEL, aby
przejść do tego strony tego produktu.
3. Kliknij żądany certyfikat, aby go obejrzeć.
