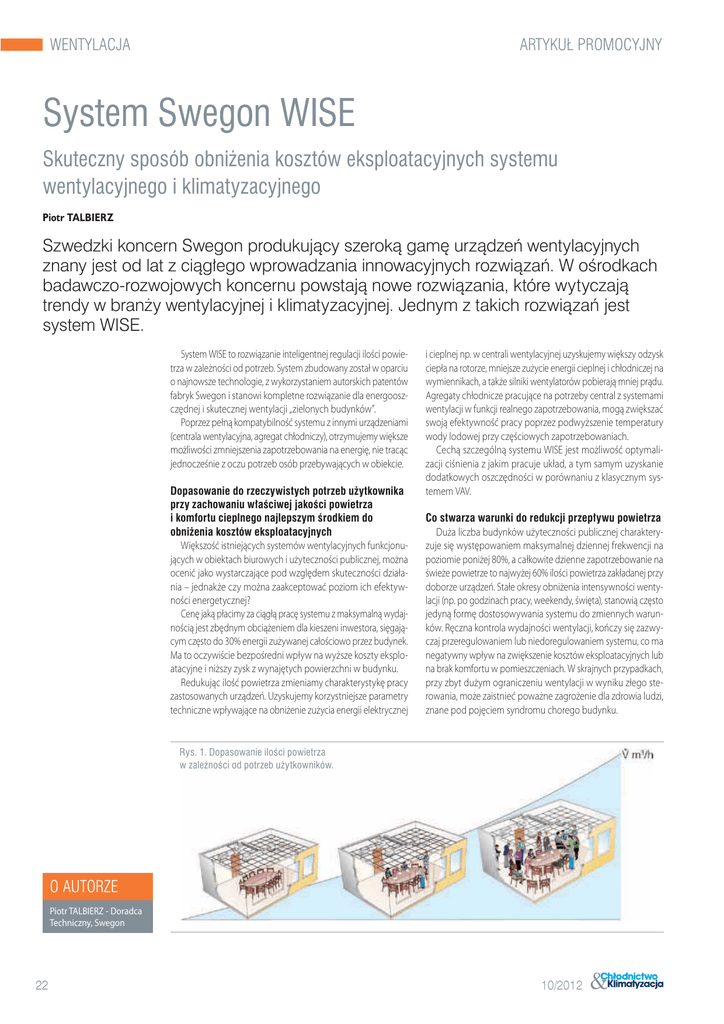

System Swegon WISE

:(17</$&-$
$57<.8’35202&<-1<
6\VWHP6ZHJRQ:,6(
6NXWHF]Q\VSRVöEREQLĝHQLDNRV]WöZHNVSORDWDF\MQ\FKV\VWHPX
ZHQW\ODF\MQHJRLNOLPDW\]DF\MQHJR
3LRWU7$/%,(5=
6]ZHG]NLNRQFHUQ6ZHJRQSURGXNXMÈF\V]HURNÈJDPÚXU]ÈG]HñZHQW\ODF\MQ\FK
]QDQ\MHVWRGODW]FLÈJïHJRZSURZDG]DQLDLQQRZDF\MQ\FKUR]ZLÈ]Dñ:RĂURGNDFK
EDGDZF]RUR]ZRMRZ\FKNRQFHUQXSRZVWDMÈQRZHUR]ZLÈ]DQLDNWöUHZ\W\F]DMÈ
WUHQG\ZEUDQĝ\ZHQW\ODF\MQHMLNOLPDW\]DF\MQHM-HGQ\P]WDNLFKUR]ZLÈ]DñMHVW
V\VWHP:,6(
System WISE to rozwiązanie inteligentnej regulacji ilości powietrza w zależności od potrzeb. System zbudowany został w oparciu
o najnowsze technologie, z wykorzystaniem autorskich patentów
fabryk Swegon i stanowi kompletne rozwiązanie dla energooszczędnej i skutecznej wentylacji „zielonych budynków”.
Poprzez pełną kompatybilność systemu z innymi urządzeniami
(centrala wentylacyjna, agregat chłodniczy), otrzymujemy większe
możliwości zmniejszenia zapotrzebowania na energię, nie tracąc
jednocześnie z oczu potrzeb osób przebywających w obiekcie.
'RSDVRZDQLHGRU]HF]\ZLVW\FKSRWU]HEXĝ\WNRZQLND
SU]\]DFKRZDQLXZïDĂFLZHMMDNRĂFLSRZLHWU]D
LNRPIRUWXFLHSOQHJRQDMOHSV]\PĂURGNLHPGR
REQLĝHQLDNRV]WöZHNVSORDWDF\MQ\FK
Większość istniejących systemów wentylacyjnych funkcjonujących w obiektach biurowych i użyteczności publicznej, można
ocenić jako wystarczające pod względem skuteczności działania – jednakże czy można zaakceptować poziom ich efektywności energetycznej?
Cenę jaką płacimy za ciągłą pracę systemu z maksymalną wydajnością jest zbędnym obciążeniem dla kieszeni inwestora, sięgającym często do 30% energii zużywanej całościowo przez budynek.
Ma to oczywiście bezpośredni wpływ na wyższe koszty eksploatacyjne i niższy zysk z wynajętych powierzchni w budynku.
Redukując ilość powietrza zmieniamy charakterystykę pracy
zastosowanych urządzeń. Uzyskujemy korzystniejsze parametry
techniczne wpływające na obniżenie zużycia energii elektrycznej
i cieplnej np. w centrali wentylacyjnej uzyskujemy większy odzysk
ciepła na rotorze, mniejsze zużycie energii cieplnej i chłodniczej na
wymiennikach, a także silniki wentylatorów pobierają mniej prądu.
Agregaty chłodnicze pracujące na potrzeby central z systemami
wentylacji w funkcji realnego zapotrzebowania, mogą zwiększać
swoją efektywność pracy poprzez podwyższenie temperatury
wody lodowej przy częściowych zapotrzebowaniach.
Cechą szczególną systemu WISE jest możliwość optymalizacji ciśnienia z jakim pracuje układ, a tym samym uzyskanie
dodatkowych oszczędności w porównaniu z klasycznym systemem VAV.
&RVWZDU]DZDUXQNLGRUHGXNFMLSU]HSï\ZXSRZLHWU]D
Duża liczba budynków użyteczności publicznej charakteryzuje się występowaniem maksymalnej dziennej frekwencji na
poziomie poniżej 80%, a całkowite dzienne zapotrzebowanie na
świeże powietrze to najwyżej 60% ilości powietrza zakładanej przy
doborze urządzeń. Stałe okresy obniżenia intensywności wentylacji (np. po godzinach pracy, weekendy, święta), stanowią często
jedyną formę dostosowywania systemu do zmiennych warunków. Ręczna kontrola wydajności wentylacji, kończy się zazwyczaj przeregulowaniem lub niedoregulowaniem systemu, co ma
negatywny wpływ na zwiększenie kosztów eksploatacyjnych lub
na brak komfortu w pomieszczeniach. W skrajnych przypadkach,
przy zbyt dużym ograniczeniu wentylacji w wyniku złego sterowania, może zaistnieć poważne zagrożenie dla zdrowia ludzi,
znane pod pojęciem syndromu chorego budynku.
5\V'RSDVRZDQLHLORĂFLSRZLHWU]D
Z]DOHĝQRĂFLRGSRWU]HEXĝ\WNRZQLNöZ
2$8725=(
Piotr TALBIERZ - Doradca
Techniczny, Swegon
:(17</$&-$
Słowem kluczem, rozwiązania kryjącego się pod nazwą Swegon
WISE, jest inteligencja systemu, który niezależne od świadomości
użytkowników, na podstawie mierzonych parametrów powietrza i rzeczywistej obecności osób, dostarcza taką ilość powietrza jaka rzeczywiście jest potrzebna w tym momencie, w konkretnym miejscu na obiekcie.
2GGDQLHLQZHVW\FMLGRXĝ\WNRZDQLDWRGRSLHUR
SLHUZV]\NURN3U]HG,QZHVWRUHPMHV]F]HGDOHND
GURJD
Szacuje się, że w całym cyklu życia budynku, sama inwestycja pochłania jedynie około 20% kosztów związanych z budową
i eksploatacją budynku.
Dla budynków niemieszkalnych, blisko połowa energii konsumowana przez budynek to energia potrzebna do napędu
systemu wentylacyjnego i klimatyzacyjnego. W tym kontekście inwestycja w energooszczędne systemy nabiera szczególnego znaczenia. W rachunku ekonomicznym, zwiększone
koszty inwestycji mogą zostać zaakceptowane tylko wówczas,
kiedy budowę potraktujemy jako proces, który nie kończy się
w momencie oddawania budynku do użytkowania, ale przynajmniej po upływie zakładanego czasu eksploatacji. Dodatkowe
nakłady na podniesienie jakości energetycznej budynku poprzez
zastosowanie systemu WISE mogą być akceptowalne w skali
całej inwestycji, ponieważ zakładając obecny trend podwyżek
cen energii elektrycznej i cieplnej, zwrócą się w przeciągu kilku
lat użytkowania budynku.
6\VWHP:,6(WRRNGURĝV]DLQZHVW\FMD
DUDFKXQNL]DSREöUHQHUJLLQLĝV]H UHGQLRR
Szukając oszczędności eksploatacyjnych warto podejść do
tego zagadnienia dwutorowo. Po pierwsze ważny jest wybór
właściwych urządzeń, w których każdy zastosowany podzespół
został zaprojektowany z myślą o efektywnej, energooszczędnej
pracy, a zintegrowana automatyka zapewnia właściwą współpracę wszystkich elementów (np. Swegon oferuje w centralach
GOLD energooszczędne silniki EC do napędów wentylatorów oraz
bardzo wysoki odzysk ciepła na rotorze rzędu 85% i kompletny
układ sterowania IQnomic z komunikacją do BMS).
Po drugie intensywność systemu wentylacji powinna być automatycznie dopasowana do rzeczywistych potrzeb użytkowników, a komunikacja pomiędzy regulatorami powinna pozwalać
na zarządzaniem systemem z jednego punktu dostępu.
6\VWHP:,6(ļSU]HJOÈGV\VWHPX
System Swegon WISE jest systemem wentylacji zależnej od
potrzeb, którego zadaniem jest precyzyjne dopasowanie ilości
powietrza świeżego do rzeczywistych potrzeb użytkowników.
Elementy systemu płynnej regulacji ilości powietrza występują na
wszystkich trzech poziomach projektowanej instalacji tj. poziom
pomieszczeń, poziom stref i poziom systemu. Wszystkie elementy
wykonawcze i pomiarowe są ze sobą spójne i są przystosowane
do komunikacji z nadrzędnym systemem nadzoru.
Na poziomie pomieszczeń stosuje się regulatory przepływu
(aktywne przepustnice pomieszczeniowe lub aktywne dystrybutory powietrza), których zadaniem jest dostosowanie otwarcia
przepustnic, a tym samym dostarczenie właściwej ilości powietrza w odpowiedzi na aktualne potrzeby użytkowników. Korekta
otwarcia przepustnicy wywołuje zmianę ciśnienia na elementach
pomiarowych, a regulator przelicza na bieżąco ilość przepływa-
ZZZFKORGQLFWZRLNOLPDW\]DFMDSO
jącego powietrza, w ilości gwarantującej utrzymanie zadanego
poziomu jakości powietrza lub zadanej temperatury w pomieszczeniu. Pomiaru parametrów sterujących (stężenia CO2, jakości
powietrza, wilgotności, temperatury i obecności użytkowników),
dokonujemy na czujnikach zintegrowanych w regulatorach lub
czujnikach przeznaczonych do montażu ściennego. Regulatory
posiadają możliwość wprowadzania odrębnych grup nastaw dla
obecności i braku obecności osób, a charakterystyka regulatora
umożliwia dokładną regulację ilości powietrza dla minimalnych
przepływów wynikających np. z 0,5 wymiany powietrza w pomieszczeniach nieużytkowanych lub obecności niewielkiej ilości osób.
Aktywne przepustnice stosuje się w powiązaniu z pasywnymi
nawiewnikami o dużej indukcyjności (radzącymi sobie ze zmiennym przepływem i z dużą różnicą pomiędzy temperaturą nawiewanego powietrza a temperaturą pomieszczenia).
Kontrola jakości powietrza, czujniki CO2
ƒ ponieważ CO2 jest dobrym wskaźnikiem aktywności metabolicznej człowieka, to może być również stosowany jako
znacznik dla innych zapachów biologicznych.
ƒ minimalny poziom stężenia CO2 to 366 ppm, a w obszarach miejskich od 375 do 450 ppm; wynik pomiaru stężenia CO2 na zewnątrz pomieszczeń powyżej 500 ppm
może wskazywać, że w pobliżu znajduje się znaczące
źródło emisji CO2 (spalanie).
ƒ przyjmuje się za maksymalny dopuszczalny wzrost stężenia CO2, wartość 700 ppm którą należy dodać do poziomu
powietrza zewnętrznego.
Na poziomie strefy w systemach bardziej rozbudowanych
stosuje się regulatory stałego ciśnienia (przepustnica z regulatorem wraz z czujnikiem ciśnienia montowanym na instalacji) lub
strefowy regulator przepływu, w celu zachowania równowagi
ilości powietrza w strefach i pomieszczeniach.
Na poziomie systemu występuje jednostka kontrolna
SUPER WISE będącą bramką komunikacyjną do systemu BMS,
służąca również do optymalizacji ciśnienia dyspozycyjnego centrali, grupowania regulatorów strefowych, tak aby umożliwić zbilansowanie nawiewu i wywiewu dla kilku jednostek, monitoring
parametrów i możliwość wprowadzania ich korekt dla całego
systemu z poziomu komputera. Nieodzowną częścią systemu
Podstawowe funkcje SUPERWISE
ƒ bramka komunikacyjna do podłączenia BMS,
ƒ web-serwer do zarządzania systemem,
ƒ optymalizacja pracy centrali.
Sprawdza pozycje przepustnic strefowych, optymalizuje ich ustawienie i wpływa na pracę
centrali wentylacyjnej; zlicza przepływy dla stref w przypadku zastosowania większej ilości
przepustnic dla jednej strefy.
Automatycznie po podłączeniu definiuje produkty w systemie, generując przejrzystą strukturę
drzewa całego systemu.
:(17</$&-$
24 V
WISE jest centrala GOLD, z szeregiem dedykowanych funkcji dla nowoczesnego systemu zmienno przepływowego.
-DNLHVÈSRGVWDZRZHZVND]DQLD]DVWRVRZDQLDV\VWHPX
:,6(
ƒ zapewnienie wystarczającej ilości świeżego powietrza tak, aby utrzymać dobrą jakość powietrza w pomieszczeniach,
ƒ utrzymanie niskiego poziomu zużycia energii,
ƒ elastyczność systemu, możliwość jego przyszłej rozbudowy poprzez
przyłączenie kolejnych regulatorów,
ƒ indywidualna regulacja temperatury,
ƒ niższe koszty ogrzewania,
ƒ niższe koszty operacyjne wentylatorów,
ƒ chłodzenie w klimatyzacji bytowej,
ƒ możliwość zastosowania przez większą część roku free-cooling’u,
ƒ wymogi prawne ograniczające normy zużycia energii przez budynki
(Dyrektywa Energetyczna; Rozporządzenie Ministra Infrastruktury).
5\V5öĝQHSU]\NïDG\UR]ZLÈ]DQLDV\VWHPX:LVH
QDSR]LRPLHSRPLHV]F]Hñ
:MDNLFKEXG\QNDFKPRĝQDRVLÈJQÈÊQDMOHSV]HUH]XOWDW\
VWRVXMÈFV\VWHP:,6(
ƒ placówki edukacyjne,
ƒ biurowce,
ƒ galerie handlowe,
ƒ restauracje,
ƒ kina, teatry,
ƒ obiekty sportowe, sale widowiskowe,
ƒ miejsca kultu religijnego,
ƒ szpitale.
:(17</$&-$
7DEHOD3RUöZQDQLH]Xĝ\FLDHQHUJLLHOHNWU\F]QHMGRQDSÚGXZHQW\ODWRUöZGODVWDïHJR
SU]HSï\ZX9$9]XWU]\PDQLHPVWDïHJRFLĂQLHQLDRUD]]SHïQÈRSW\PDOL]DFMÈFLĂQLHQLD
G\VSR]\F\MQHJR
SU]HSï\Z
SRZLHWU]D
SU]HSï\ZSRZLHWU]D
6\VWHP\&$9
6\VWHP\9$9VWDïRFLĂQLHQLRZH
6\VWHP\VWDïRFLĂQLHQLRZH]IXQNFMÈRSW\PDOL]DFML
FLHQLHQLD
a
6\VWHP:LVHļěUöGïDRV]F]ÚGQRĂFLHQHUJLL
ƒ zmniejszenie zużycia energii wymaganej do napędu wentylatorów,
ƒ optymalizacja ciśnienia dyspozycyjnego centrali poprzez kontrolę otwarcia przepustnic strefowych,
ƒ mniejsze wymogi dla temperatury nawiewu tj. pomiędzy 15,
a 16°C – mniejsza wymagana moc nagrzewnicy,
ƒ mniejsze wymogi dla temperatury w pomieszczeniu w sytuacji braku użytkowników w pomieszczeniu – mniejsze zużycie
energii cieplnej na grzejnikach, klimakonwektorach itp.,
ƒ niższe koszty inwestycyjne w sytuacji doboru centrali wentylacyjnej z uwzględnieniem niższego współczynnika jednoczesności pracy,
ƒ zwiększona wydajność systemu; poprzez redukcję ilości powietrza nawiewanego, system WISE umożliwia urządzeniom HVAC
efektywniejsze działanie (mniejsze prędkości przepływu na
wymiennikach i filtrach) i przedłuża okres ich użytkowania,
ƒ w niektórych budynkach, infiltracja powietrza lub otwarte okna
mogą być znaczącym źródłem powietrza świeżego; pomiar
stężenia CO2 pozwala uwzględnić wkład infiltracji w wentylację pomieszczenia, przez symetryczne zmniejszenie ilości
dostarczanego powietrza z centrali,
ƒ sterowanie oświetleniem w zależności od obecności osób; czujniki obecności będące na wyposażeniu systemu WISE mogą
być wykorzystywane do sterowania oświetleniem poprzez
dodatkowy stycznik, co wpływa dodatkowo na obniżenie
kosztów eksploatacji budynku.
3R]RVWDïH]DOHW\V\VWHPX:,6(
ul. Owocowa 23
62-080 TARNOWO PODGÓRNE
k. Poznania
tel. +48 61 816 87 00;
fax: +48 61 814 63 54
e-mail: [email protected]
www.swegon.pl
Elastyczność systemu
Współczesne budynki biurowe, w których występuje wielu
najemców podlegają częstej modernizacji polegającej na
przebudowie przestrzeni wewnętrznych, zmianie przeznaczenia pomieszczeń oraz liczby pracujących osób. System
Swegon Wise charakteryzuje się łatwą zdolnością do dostosowywania się do nowych aranżacji z możliwością prostego
uzupełnienia układu o nowe odgałęzienia. Możliwość montażu wszystkich elementów systemu poza obsługiwanym
pomieszczeniem, pozwala na adaptacje instalacji bez wchodzenia do pomieszczeń ekip remontowych. Szereg dodatkowych funkcji ułatwi eksploatację budynku tj. rozpoznawanie trendów, łatwy proces uruchamiania i regulacji instalacji,
możliwość zmiany nastaw regulatorów przepływu z jednego
punktu dostępu itp.
Kompletność i gotowość do komunikacji z BMS
ƒ możliwość ciągłego monitoringu wartości strumieni
w poszczególnych odgałęzieniach sieci przewodów,
6\VWHP6ZHJRQ:LVHFKDUDNWHU\]XMHVLÚ
ïDWZÈ]GROQRĂFLÈGRGRVWRVRZ\ZDQLD
VLÚGRQRZ\FKDUDQĝDFML]PRĝOLZRĂFLÈ
SURVWHJRX]XSHïQLHQLDXNïDGXRQRZH
RGJDïÚ]LHQLD
możliwość centralnego sterowania przepływem powietrza w instalacji;
ƒ wszystkie standardowe nawiewniki, wywiewniki i przepustnice aktywne mają możliwość komunikacji poprzez Modus
RTU z systemem nadrzędnej kontroli;
ƒ poprzez nadrzędny system kontroli, system wentylacji np.
w przypadku pożaru lub innego stanu zagrożenia może
zarządzić zamknięciem wszystkich nawiewników lub przepustnic, oraz istnieje również możliwość wykorzystania
chłodnego powietrza do nocnego schładzania pomieszczeń latem.
Udogodnienia systemowe
ƒ wartości ze specyfikacji projektowej uwzględniane są przy
wstępnej regulacji elementów systemu w fabryce (nastawy
fabryczne); oznacza to że nawiewniki zostaną dostosowane
do projektowanych założeń i dostarczane są na budowę, jako
gotowe do użycia,
ƒ instalacja elektryczna systemu WISE składa się z modułowych
przewodów tak aby jej montaż był szybki i bezbłędny (Plug
and Play),
ƒ minimalne trasy kablowe,
ƒ zastosowanie wskaźników stanu pracy, umożliwia uzyskanie błyskawicznej informacji o poprawności działania urządzenia,
ƒ sterowanie oświetleniem poprzez czujnik obecności w nawiewniku,
ƒ regulacja temperatury w pomieszczeniu zimą, poprzez sterowanie siłownikami zaworów grzejnikowych,
ƒ inne liczne udogodnienia eksploatacyjne opracowane na
bazie doświadczeń z wielu tysięcy pracujących aplikacji na
obiektach całej Europy.
Regulacja przepływu + Optymalizacja ciśnienia = Wysoki
komfort akustyczny
ƒ zmniejszenie ilości przepływającego powietrza oraz optymalizacja ciśnienia w systemie wpływa bezpośrednio na zwiększenie komfortu akustycznego w pomieszczeniach
3RGVXPRZDQLH
System WISE to właściwe dostosowanie ilości świeżego powietrza do realnego zapotrzebowania, które na bieżąco jest definiowane na podstawie detekcji obecności ludzi, jakości, temperatury lub wilgotności powietrza wewnętrznego. Inteligentny
system zmiennego przepływu powietrza Swegon WISE jest podstawowym elementem ultranowoczesnych systemów HVAC,
które firma Swegon wprowadza na polski rynek.
"
0DV]S\WDQLHGRDXWRUD
OXEFKFLDïE\ĂVNRPHQWRZDÊDUW\NXï
]DSUDV]P\QDZZZFKORGQLFWZRLNOLPDW\]DFMDSO
GRG]LDïX$57<.8’<
