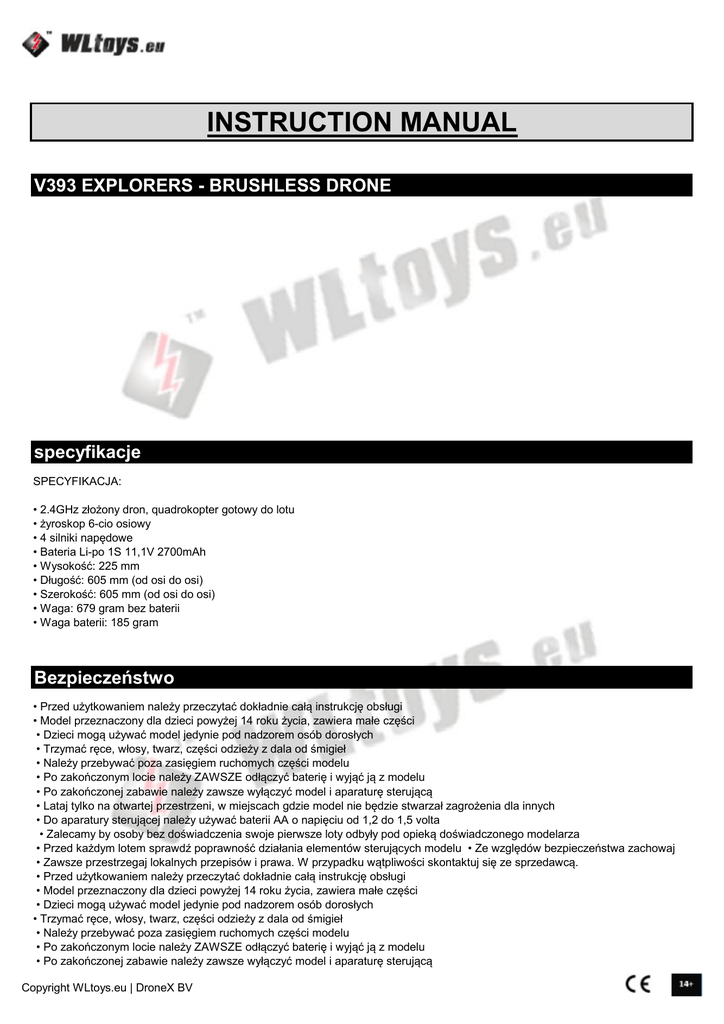

INSTRUCTION MANUAL
V393 EXPLORERS - BRUSHLESS DRONE
specyfikacje
SPECYFIKACJA:
• 2.4GHz złożony dron, quadrokopter gotowy do lotu
• żyroskop 6-cio osiowy
• 4 silniki napędowe
• Bateria Li-po 1S 11,1V 2700mAh
• Wysokość: 225 mm
• Długość: 605 mm (od osi do osi)
• Szerokość: 605 mm (od osi do osi)
• Waga: 679 gram bez baterii
• Waga baterii: 185 gram
Bezpieczeństwo
• Przed użytkowaniem należy przeczytać dokładnie całą instrukcję obsługi
• Model przeznaczony dla dzieci powyżej 14 roku życia, zawiera małe części
• Dzieci mogą używać model jedynie pod nadzorem osób dorosłych
• Trzymać ręce, włosy, twarz, części odzieży z dala od śmigieł
• Należy przebywać poza zasięgiem ruchomych części modelu
• Po zakończonym locie należy ZAWSZE odłączyć baterię i wyjąć ją z modelu
• Po zakończonej zabawie należy zawsze wyłączyć model i aparaturę sterującą
• Lataj tylko na otwartej przestrzeni, w miejscach gdzie model nie będzie stwarzał zagrożenia dla innych
• Do aparatury sterującej należy używać baterii AA o napięciu od 1,2 do 1,5 volta
• Zalecamy by osoby bez doświadczenia swoje pierwsze loty odbyły pod opieką doświadczonego modelarza
• Przed każdym lotem sprawdź poprawność działania elementów sterujących modelu • Ze względów bezpieczeństwa zachowaj
• Zawsze przestrzegaj lokalnych przepisów i prawa. W przypadku wątpliwości skontaktuj się ze sprzedawcą.
• Przed użytkowaniem należy przeczytać dokładnie całą instrukcję obsługi
• Model przeznaczony dla dzieci powyżej 14 roku życia, zawiera małe części
• Dzieci mogą używać model jedynie pod nadzorem osób dorosłych
• Trzymać ręce, włosy, twarz, części odzieży z dala od śmigieł
• Należy przebywać poza zasięgiem ruchomych części modelu
• Po zakończonym locie należy ZAWSZE odłączyć baterię i wyjąć ją z modelu
• Po zakończonej zabawie należy zawsze wyłączyć model i aparaturę sterującą
Copyright WLtoys.eu | DroneX BV
•Lataj tylko na otwartej przestrzeni, w miejscach gdzie model nie będzie stwarzał zagrożenia dla innych
• Do aparatury sterującej należy używać baterii AA o napięciu od 1,2 do 1,5 volta
• Zalecamy by osoby bez doświadczenia swoje pierwsze loty odbyły pod opieką doświadczonego modelarza
• Przed każdym lotem sprawdź poprawność działania elementów sterujących modelu • Ze względów bezpieczeństwa zachowaj
• Zawsze przestrzegaj lokalnych przepisów i prawa. W przypadku wątpliwości skontaktuj się ze sprzedawcą.
• Przed użytkowaniem należy przeczytać dokładnie całą instrukcję obsługi
• Model przeznaczony dla dzieci powyżej 14 roku życia, zawiera małe części
• Dzieci mogą używać model jedynie pod nadzorem osób dorosłych
• Trzymać ręce, włosy, twarz, części odzieży z dala od śmigieł • Należy przebywać poza zasięgiem ruchomych części modelu • Po
• Po zakończonej zabawie należy zawsze wyłączyć model i aparaturę sterującą •Lataj tylko na otwartej przestrzeni, w miejscach
• Do aparatury sterującej należy używać baterii AA o napięciu od 1,2 do 1,5 volta
• Zalecamy by osoby bez doświadczenia swoje pierwsze loty odbyły pod opieką doświadczonego modelarza
• Przed każdym lotem sprawdź poprawność działania elementów sterujących modelu • Ze względów bezpieczeństwa zachowaj
• Zawsze przestrzegaj lokalnych przepisów i prawa. W przypadku wątpliwości skontaktuj się ze sprzedawcą.
NIE WOLNO LATAĆ:
- obok ludzi lub zwierząt
- ponad dużymi grupami ludzi
- przy ograniczonej widoczności lub po zmroku
- przy wietrze przekraczającym 2 stopnie Beauforta
- przy liniach wysokiego napięcia i innych liniach kablowych
- podczas burz i opadów deszczu, przy dużej wilgotności. Model nie jest wodoodporny.
Porady ponownie baterii
Mając na uwadze obowiązujące przepisy, odpowiedzialne i racjonalne zachowanie, ochronę i poprawę jakości środowiska
naturalnego, ochronę zdrowia ludzkiego oraz ochronę zasobów naturalnych, zużyty lub zniszczony produkt należy przekazać do
odpowiedniej jednostki zajmującej się selektywną zbiórką odpadów. Symbol przekreślonego kontenera oznacza, że produkt należy
poddać recyklingowi. UWAGA!!! Produktu nie należy wyrzucać do pojemników przeznaczonych na odpady komunalne. Mając na
uwadze obowiązujące przepisy, odpowiedzialne i racjonalne zachowanie, ochronę i poprawę jakości środowiska naturalnego,
ochronę zdrowia ludzkiego oraz ochronę zasobów naturalnych, zużyty lub zniszczony produkt należy przekazać do odpowiedniej
jednostki zajmującej się selektywną zbiórką odpadów. Symbol przekreślonego kontenera oznacza, że produkt należy poddać
recyklingowi. UWAGA!!! Produktu nie należy wyrzucać do pojemników przeznaczonych na odpady komunalne..
Użytkownik jest odpowiedzialny za utylizację zużytych baterii i
akumulatorów. Zabronione jest wyrzucanie ich do pojemników z
odpadami komunalnymi. Baterie/akumulatory zawierające
substancje niebezpieczne dla środowiska są oznaczone
symbolem przekreślonego kosza na śmieci. Należy je poddać
recyklingowi. Ogniwa mogą zawierać niebezpieczne substancje
chemiczne takie jak kadm (Cd), rtęć (Hg) czy ołów (Pb). Zużyte
ogniwa należy przekazać do punktu selektywnej zbiórki
odpadów. Użytkownik jest prawnie zobowiązany do
odpowiedniego postępowania z odpadami i działań
zapewniających bezpieczeństwo środowiska naturalnego.
ładowanie akumulatora
Copyright WLtoys.eu | DroneX BV
1.
2.
Kontrolka LED
Bateria Li-po
Podłącz ładowarkę do gniazdka a następnie podłącz baterię do
ładowarki. Baterię z przewodem ładowania można podłączyć
tylko w jeden sposób. Gdy kontrolka LED zapali się na zielono
bateria jest w pełni naładowana i można ją odłączyć. Po
skończonym ładowaniu nie zapomnij odłączyć ładowarki od
gniazdka.
Zielony LED włączony = ładowanie baterii
Zielony LED wyłączony = bateria naładowana
zielony LED miga = bateria uszkodzona
Czerwony LED włączony = ładowarka działa
Czerwony LED wyłączony = ładowarka uszkodzona/brak
zasilania
Zasilanie : 220V
Prąd ładowania : 500mA
Napięcie po naładowaniu: 4.2 +/- 0.03V
Controller
1.Kontrolka zasilania
2.Przełącznik ogranicznika prędkości
3.Dźwignia przepustnicy
4.Trymer przepustnicy
5.Trymer odchylenia
6.Wyświetlacz LCD
7.Antena
8.Włącznik
9.Przełącznik sprzętowy MODE 1 lub 3/MODE 2 lub 4
10.Obrót modelu o 360 stopni (akrobacja)
11.Dźwignia kierunku
12.Trymer przód/tył
13.Trymer lewo/prawo
14.Moduł 1 : uruchomienie modułu 1 (bańki, woda, kamera,
wyciągarka, wyrzutnia)
15.Przełącznik oświetlenia
16.Moduł 2 : robienie zdjęć, wyrzutnia pocisków, opuszczenie
kosza
17.Przełącznik programowy MODE 1 lub 3/MODE 2 lub 4
- Drążek przepustnicy (lewy) pozwala na kontrolę obrotu wokół pionowej osi drona. Drążek kierunku (prawy) pozwala na kontrolę
- Aparatura sterująca modelu pracuje w trybie MODE 2 – drążek przepustnicy znajduje się po lewej stronie. W tym modelu nie ma
- W przypadku gdy dron w zawisie wykazuje tendencję do delikatnego poruszania się w jednym kierunku należy użyć
- Aparatura pozwala na ustawienie ograniczenia prędkości. Im wyższa wartość tym większą prędkość osiągnie model i szybciej
- Przyciski modułów są używane do aktywacji wyposażenia drona – zdjęć/strzałów/wciągarki – zależnie od konfiguracji modelu.
- Drążek przepustnicy (lewy) pozwala na kontrolę obrotu wokół pionowej osi drona. Drążek kierunku (prawy) pozwala na kontrolę
- Aparatura sterująca modelu pracuje w trybie MODE 2 – drążek przepustnicy znajduje się po lewej stronie. W tym modelu nie ma
- W przypadku gdy dron w zawisie wykazuje tendencję do delikatnego poruszania się w jednym kierunku należy użyć
- Aparatura pozwala na ustawienie ograniczenia prędkości. Im wyższa wartość tym większą prędkość osiągnie model i szybciej
- Przyciski modułów są używane do aktywacji wyposażenia drona – zdjęć/strzałów/wciągarki – zależnie od konfiguracji modelu.
Copyright WLtoys.eu | DroneX BV
Zdejmij pokrywę baterii przesuwając ją w dół. Następnie umieść
baterie (6xAA) zgodnie z podaną polaryzacją i wsuń pokrywę na
miejsce.
nauczyć się latać
LOT NA BOKI
Drążek kierunku przesuwany na boki pozwala na
przemieszczanie drona w lewo lub prawo.
PRZÓD/TYŁ
Drążek kierunku przesuwany góra/dół pozwala na
przemieszczanie drona w przód lub tył.
Copyright WLtoys.eu | DroneX BV
WYSOKOŚĆ
Drążek przepustnicy przesuwany góra/dół pozwala na
zwiększanie lub zmniejszanie wysokości lotu drona.
OBRÓT
Drążek przepustnicy przesuwany na boki spowoduje, że
dron będzie się obracał wokół swojej osi pionowej
Pierwszy lot
1. Pierwszy lot najlepiej odbyć w towarzystwie osoby doświadczonej w pilotowaniu modeli. Zalecamy by dla bezpieczeństwa
modelu pierwszy lot odbył się na relatywnie miękkiej powierzchni.
2. Znajdź miejsce bez ludzi, możliwe płaskie i bez przeszkód takich jak drzewa, linie elektryczne czy rzeki w bezpośrednim
sąsiedztwie.
3. Umieść model na ziemi około 3 metrów od siebie. Pamiętaj, że kolorowe śmigła oznaczają przód modelu. Najłatwiejszą pozycją
do kontroli lotu jest ustawienie operatora za modelem.
4. Włącz model a następnie włącz aparaturę sterującą (niektóre modele należy włączać w odwrotnej kolejności). Niektóre modele
mogą wymagać uzbrojenia silników. Po włączeniu modelu i aparatury przesuń drążek przepustnicy do góry i na dół by połączyć
nadajnik z odbiornikiem. Następnie przesuń drążek przepustnicy w lewo/dół a drążek kierunku prawo/dół by uzbroić silniki.
5. Zwiększ obroty, wystartuj i wznieś się na około 1m nad ziemią. W ten sposób unikniesz zjawiska „efektu ziemi”. Są to
turbulencje powodowane przez model lecący na małej wysokości, które mogą spowodować utratę kontroli nad modelem.
6. Ostrożnie poleć w jedną stronę. W przypadku gdy poczujesz że tracisz kontrolę nad modelem postaraj się natychmiast
wylądować.
- Lataj modelem zawsze tak by mieć go w zasięgu wzroku i w pełni go kontrolować.
- Zawsze używaj w pełni naładowanych baterii.
- Po zakończonym locie zawsze najpierw wyłącz model a dopiero potem aparaturę sterującą.
- Nie używaj uszkodzonego modelu.
- Lataj tylko na otwartej przestrzeni, z daleka od ludzi i przeszkód.
- Zawsze przebywaj poza zasięgiem śmigieł.
- Pamiętaj by po zakończonym locie odłączyć baterię od modelu.
- Upewnij się, że latając modelem nie naruszasz żadnych przepisów. Więcej informacji możesz uzyskać u Sprzedawcy.
- Jeśli stracisz kontrole nad modelem natychmiast wyłącz silniki przesuwając drążek przepustnicy maksymalnie w dół.
Copyright WLtoys.eu | DroneX BV
kalibracja
Jeśli model zachowuje się niestabilnie, lata chaotycznie we wszystkich kierunkach i obraca się wokół osi wymagając ciągłych
korekt lotu przez operatora, w większości przypadków oznacza to, że żyroskop nie został prawidłowo skalibrowany. By
przeprowadzić kalibrację należy połączyć nadajnik z odbiornikiem modelu (zgodnie z instrukcją obsługi) a następnie trzymając
wciśnięty przycisk 100% przesunąć oba drążki w pozycję lewo-dół. O zakończeniu kalibracji poinformuje sygnał dźwiękowy lub
kontrolka na sterowniku modelu lub obie te rzeczy jednocześnie.
Uwaga: kalibracja żyroskopu jest przeprowadzana w fabryce i nie ma potrzeby przeprowadzania jej po otrzymaniu modelu.
1. Kontrolka LED odbiornika miga nieprzerwanie dłużej niż 4 sekundy po podłączeniu baterii do modelu. Brak reakcji na sygnały
sterujące. Brak połączenia nadajnik-odbiornik. Należy wyłączyć model a następnie włączyć go ponownie.
2. Brak reakcji modelu po podłączeniu baterii. Prawdopodobnie wystąpił problem z podłączeniem baterii. Włącz nadajnik, upewnij
się, że bateria w modelu jest podłączona prawidłowo. Wymień baterię, upewnij się, że wtyczka baterii na dobry styk z gniazdem w
modelu. Sprawdź baterie w nadajniku, ewentualnie wymień je na nowe.
3. Silnik nie reaguje na ruchy drążka przepustnicy, miga kontrolka odbiornika. Bateria w modelu jest wyczerpana. Naładuj baterię
lub wymień ją na inną, naładowaną.
4. Śmigła kręcą się po wylądowaniu. Upewnij się, że drążek przepustnicy jest w najniższym położeniu.
5. Śmigło kręci się ale model nie startuje. Śmigło może być uszkodzone lub wyczerpała się bateria w modelu. Naładuj lub wymień
baterię na naładowaną, wymień śmigło na sprawne.
6. W trakcie lotu pojawiają się duże wibracje. Śmigło jest uszkodzone lub zniekształcone. Wymień śmigło na nowe.
7. Ogon nie jest wyważony lub prędkość podczas obrotów lewo/prawo zmienia się. Uszkodzony wirnik ogonowy lub silnik. Wymień
część na sprawną.
Spare parts
Numer
374
375
380
387
389
453
455
456
458
461
462
463
465
467
468
469
471
479
487
488
489
490
491
492
493
494
|
Opis
| Ilość
| Silnik prawy | 2
| Silnik lewy
|2
| Bateria litowa
|1
| Nakrętka lewa
|2
| Nakrętka prawa
|2
|Obudowa
|1
| Pierścień zabezpieczający
|1
| Mocowanie
|1
| Śmigła
|4
| Mocowanie silnika górne
|4
| Regulator ECS niebieski
|2
| Mocowanie silnika dolne
|4
| Regulator ECS czerwony
|2
| Podwozie
|4
| Amortyzator EVA
|4
| Snap
|4
| Główna rama
|1
| Osłona aluminiowa czerwona
|2
| Przewód
|1
| Pokrywa baterii
|1
| Przewód
|1
| Osłona aluminiowa niebieska
|2
| Rurka karbonowa | 4
| Przewód kamery
|1
| Płytka elektroniczna
|1
| Mocowanie baterii
|1
Copyright WLtoys.eu | DroneX BV
Dodatkowe moduły
Model może być wyposażony w różne dodatkowe moduły.
Można je dokupić osobno u sprzedawcy modelu. Niektóre
modele mogą być fabrycznie wyposażone w jeden z modułów.
Dostępne moduły .
1.
2.
3.
4.
5.
Kamera
Bańki
Fontanna
Wyrzutnia
Wciągarka
Instalacja/wymiana modułu:
1. Wyjmij moduł z opakowania i umieść go na specjalnej szynie
na obudowie modelu. Upewnij się, że moduł jest właściwie
zorientowany (tył/przód).
2. Przesuń go aż usłyszysz kliknięcie. Jeśli nie będzie słychac
kliknięcia obróć moduł o 180 stopni i spróbuj jeszcze raz.
3. Podłącz wtyczkę do odpowiedniego gniazda w płytce
elektronicznej.
Procedura instalacji różnych modułów jest taka sama. Należy
pamiętać, że moduł musi być podłączony do właściwego złącza
na płytce. Rysunek pokazuje lokalizację przyłączy dla
poszczególnych modułów.
1. Kamera = Kamera
2-3. SPRAYER = fontanna lub bańki
4. MISSILE = wyrzutnia
5. HOIST = wciągarka
Na stronie www.wltoys.eu są dostępne filmy pokazujące montaż
modułów krok po kroku.
Wltoys
Copyright WLtoys.eu | DroneX BV
Importer: WLtoys.eu / DroneX BV
Bloemstraat 86HS 1016 LE Amsterdam | www.wltoys.eu |
[email protected]
Produkty spełniają kryteria i wymagania obowiązujące na
terenie Unii Europejskiej. Dla bezpieczeństwa operatora i
otoczenia zalecamy dokładne przeczytanie całj instrukcji obsługi
modelu przed pierwszym lotem.
Gratulujemy zakupu wysokiej jakości modelu zdalnie sterowanego firmy WLToys. Wszystkie produkty przechodzą rygorystyczną
kontrolę jakości. W przypadku gdy pojawią się problemy z modelem skontaktuj się ze sprzedawcą lub odwiedź nas na
www.wltoys.eu. Pomożemy rozwiązać problem lub dobrać odpowiednie części zamienne jeśli będą potrzebne. Życzymy udanej
zabawy.
UWAGA:
Postępowanie niezgodnie z zasadami bezpieczeństwa i instrukcją obsługi może prowadzić do wypadku i okaleczenia
operatora lub osób postronnych.
Gwarancja
Używając modelu operator ponosi całkowitą odpowiedzialność i ryzyko z tego wynikające. Producent/importer/sprzedawca nie
ponoszą żadnej odpowiedzialności za szkody i ewentualne koszty wynikające z niewłaściwego i nieodpowiedniego użytkowania
produktu.
Gwarancja obejmuje wady produkcyjne i materiałowe w ramach normalnego użytkowania. Nie bierzemy żadnej odpowiedzialności
za szkody spowodowane w sposób pośredni.
Gwarancja nie obejmuje:
• Uszkodzeń spowodowanych przez nieprzestrzeganie środków bezpieczeństwa lub instrukcji obsługi modelu
• Użytkowania w warunkach ekstremalnych
• Przeciążenia modelu lub wpływu czynników zewnętrznych
• Modyfikacji wykonanych samodzielnie przez użytkownika
• Szkód spowodowanych utratą kontroli nad modelem
• Uszkodzeń elektrycznych wywołanych przeciążeniem lub niewłaściwym napięciem
• Normalnego zużycia modelu i części eksploatacyjnych
• Kosztów transportu i ubezpieczenia
• Szkód wywołanych przez wilgoć
• Szkód spowodowanych utratą modelu
• Gwarancja silników szczotkowych obejmuje 3 (trzy) pierwsze loty
Copyright WLtoys.eu | DroneX BV
